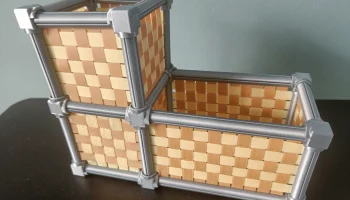

Тканая модульная система коробок
Модель
TLDR
Я всегда хотел создать бесконечно расширяемую модульную систему коробок, которая использует очень мало деталей и требует очень мало материала для печати, но при этом остается стабильной, полезной и визуально привлекательной. Я думаю, что с таким набором функций и множеством ограничений время сборки — хороший компромисс, а если вам нравятся 3D-головоломки, то вам это может понравиться. Да, это пре��упреждение, не ожидайте, что это будет простая печать одной кнопкой и готовое изделие, планирование и сборка занимают гораздо больше времени, чем печать!
Полоски довольно прочные, если ваш первый слой хорошо откалиброван и после полной сборки он будет стоять на месте.
Подготовка к печати
Планирование

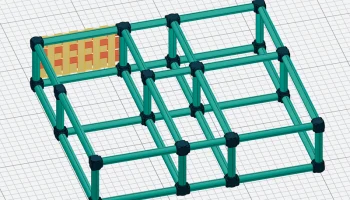

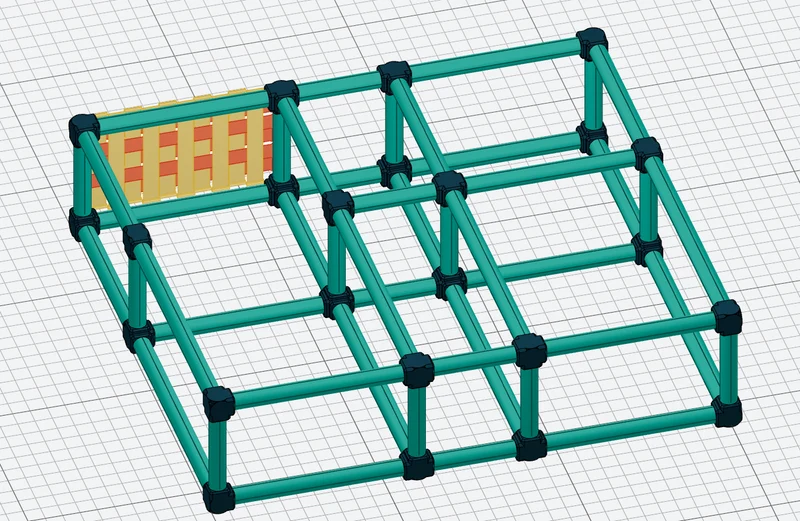

Если вы решили попробовать, то сначала вам следует нарисовать несколько эскизов, а затем посчитать все полоски, стойки, разъ��мы, которые вам потребуются.

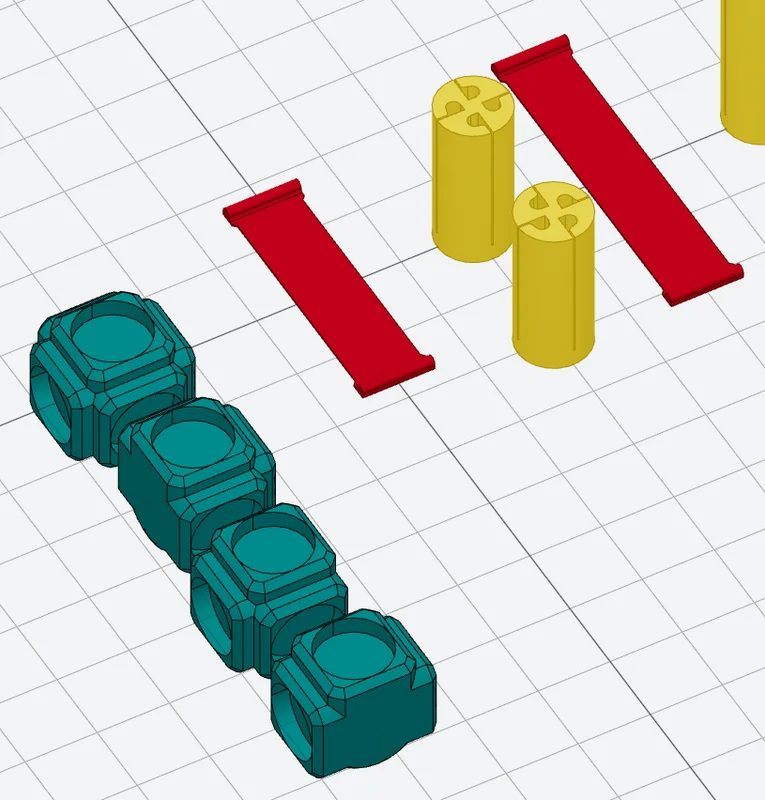

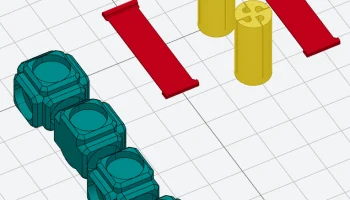

Например, в простой пятисторонней (открытой сверху) коробке со всеми стенками по 5 штук и двух цветов вам понадобится 12 элементов Tower5, 8 угловых соединителей и 2x25 полосок5 каждого цвета. Итак, это уже пазл из 70 деталей.
Печать
Калибровка первого слоя — это хорошая идея, чтобы напечатать полоску хорошего качества.
Чтобы снять полоски с кровати, вам понадобится скребок, просто дайте ему остыть.
Печать проста: на моей Prusa с атласной кроватью мне понадобились поля для башен, но вы можете обойтись и без них. Допуски на разъеме достаточно допустимые, чтобы не бояться остатков козырька и они скроются на конце.
Сборка
Это самая сложная часть, но и самая веселая. Если вам действительно нравятся головоломки, пропустите эту часть, поскольку она содержит много спойлеров.
Полосовое шлифование
Поначалу вставить полоски в слоты башни может быть немного сложно (или это просто проблема с калибровкой моего принтера), но если вы держите полоску плотно и близко к башне, то вы можете переместить ее вверх и вниз два или три раза, и она «отшлифовается». Рекомен��ую взять одну башню и проделать это со всеми имеющимися у вас полосками с обеих сторон. Да, для примера простой коробки вы сделаете это движение не менее 280 раз.
Поднимите свой контейнер
Итак, теперь вы готовы использовать все свои полоски и построить контейнер. Без соединителей он будет очень мобильным, пока вы не взмахнете всеми стенками, а затем он начнет приобретать свою форму.
Как видите, есть только одна башня, куда могут попасть выступы полос, поэтому каждая полоса будет соединяться с двумя башнями, но башни будут выровнены в противоположном направлении. Таким образом, один получает полоски сверху, а другой снизу. Кстати, это поможет всему устройству остаться целым во время сборки.
Вскоре вы столкнетесь с ситуацией, когда вы не можете собрать вместе несколько более крупных частей, а вам придется начинать с одной ��очки, а затем постепенно расширять ее. Бывают ситуации, когда вам нужно одновременно проскользнуть по нескольким полосам к одной и той же башне. Это третья картинка сверху, вертикальная башня сползала на планки снизу. Я никогда не говорил, что это будет просто, но если вы уже здесь, попробуйте разгадать головоломку!
Прикрепите разъемы
Прежде чем прикреплять каждый соединитель, сделайте себе одолжение и проверьте, все ли выкройки верны. Это последний раз, когда вы можете это исправить!
Разъемы имеют полный круг и несколько половин. Полный должен быть направлен к центру вашей коробки, а половинки должны закрывать другие соединительные башни. Итак, если вы начнете снизу, полный круг должен оказаться сверху.
Начните с нижнего угла, это проще всего, и приклейте полный круг к башне, вам понадобится всего лишь капля суперклея. Когда клей высохнет, немного отодвиньте соединительные башни, так как они все еще очень гибкие, и нанесите каплю клея на другую башню (по одной), поставьте ее на место и держите, пока она не высохнет. Повторите это для всех оставшихся башен (по углам осталась одна).
Сделайте все остальные углы. Будет проще, если вы сделаете тот, у которого разъем уже есть на другом конце башни.
Вставка стены и поперечного конуса
