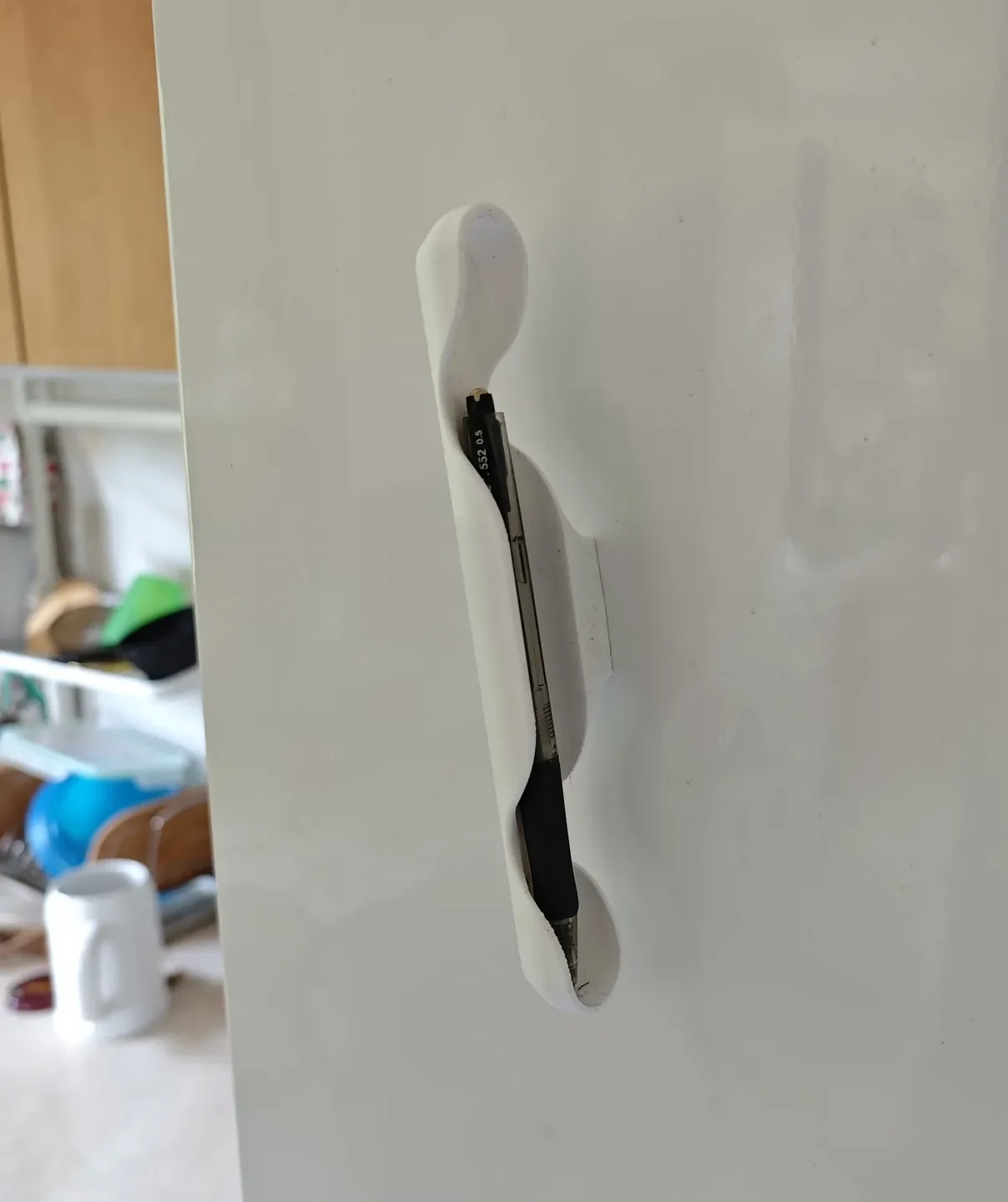

Вероятно, лучший держатель для ручек на холодильник.

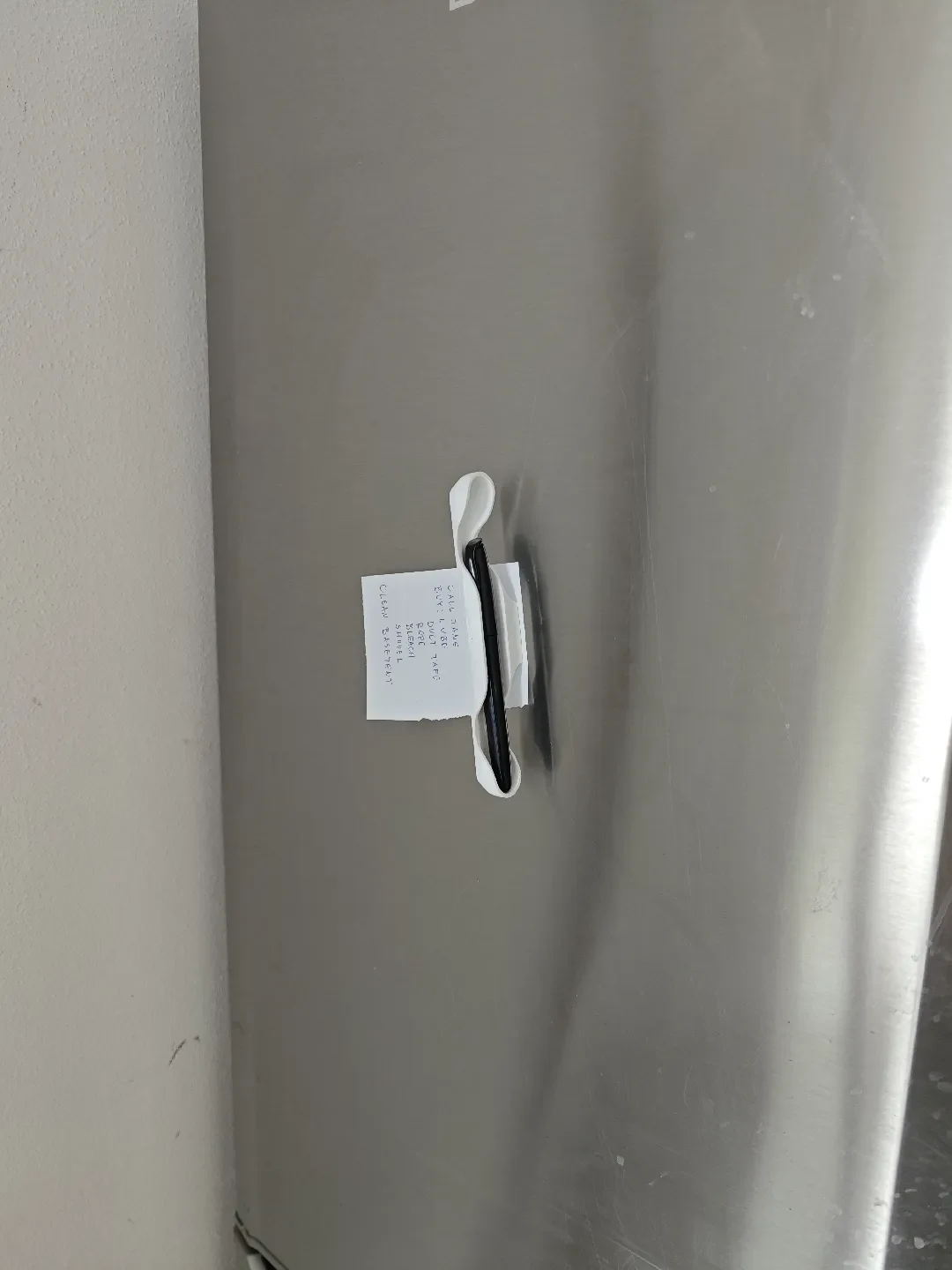

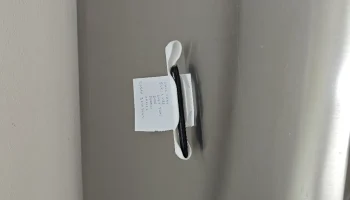

Кажется, я случайно создал самый удобный инструмент для холодильника, позволяющий держать ручку или карандаш на холодильнике или другом металлическом предмете (по словам моей жены).

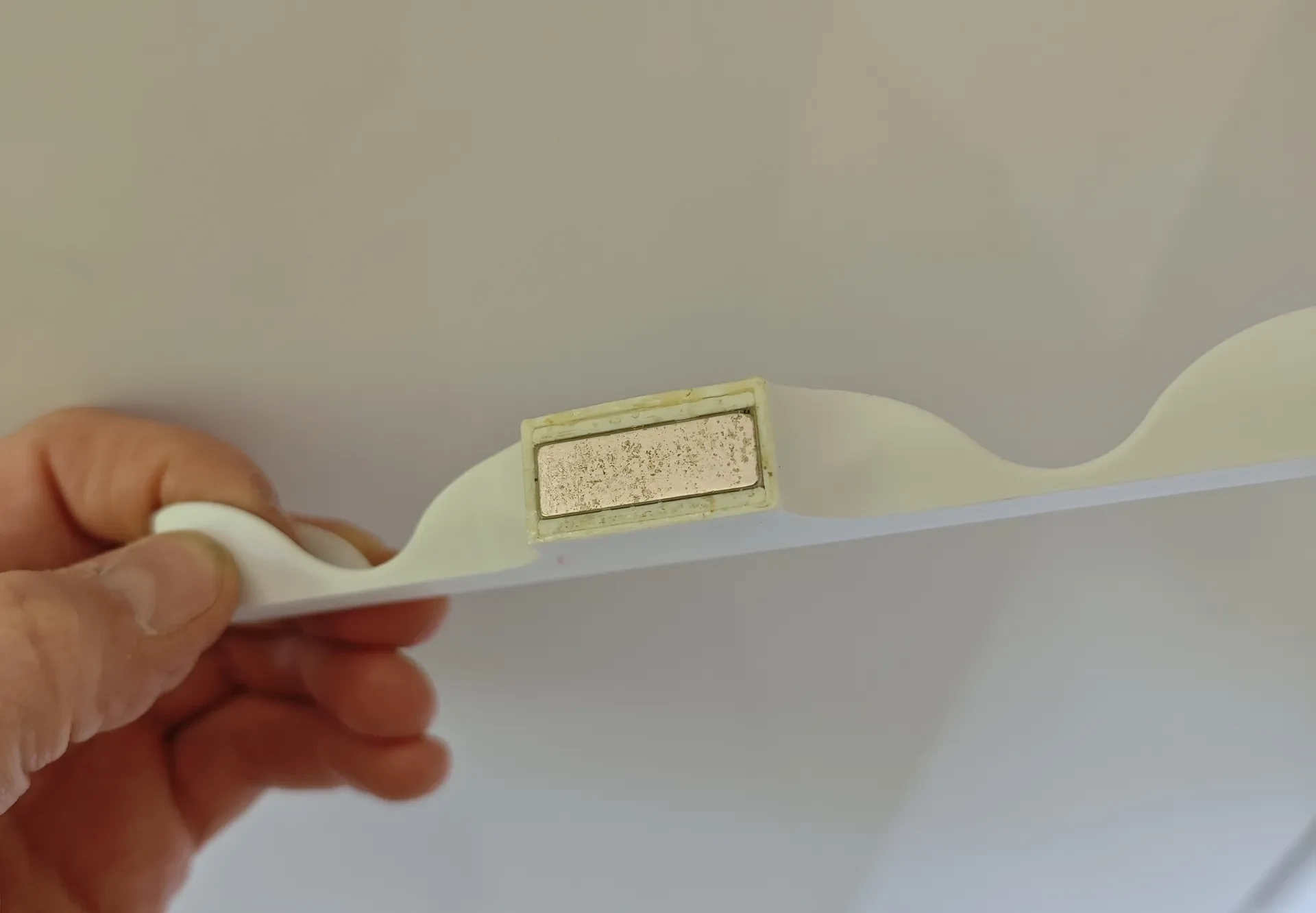

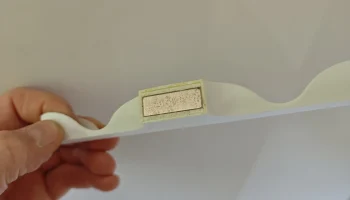

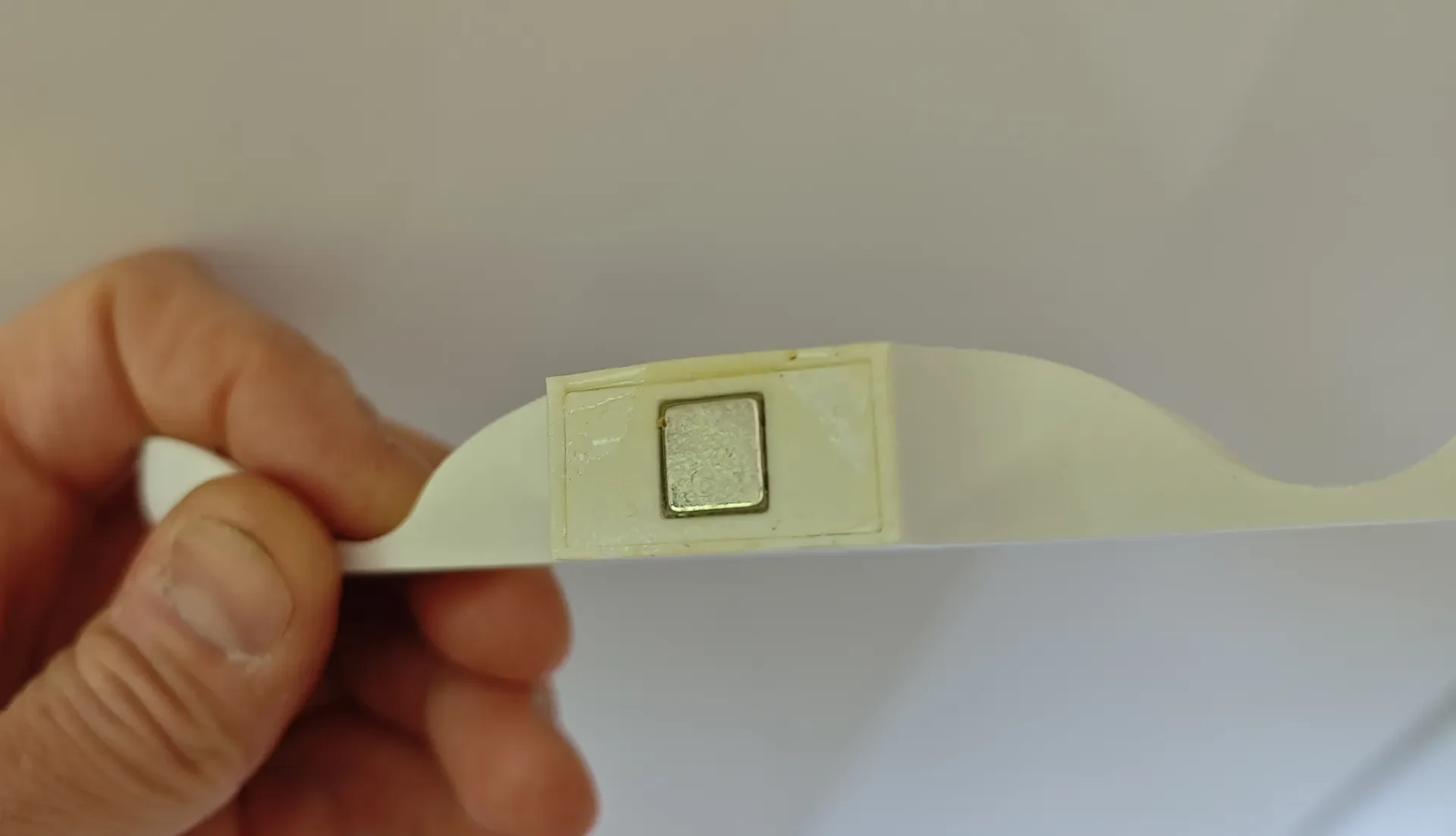

В комплекте идут переходники на магниты 10х10х10мм и 30х10х5мм.
Инструкцию о том, как сделать адаптер под свой размер магнита, вы найдете ниже.
Плюсы этой конструкции:

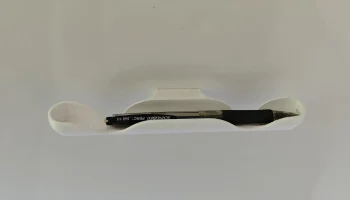

Удобно доставать ручку или карандаш

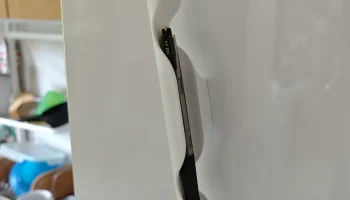

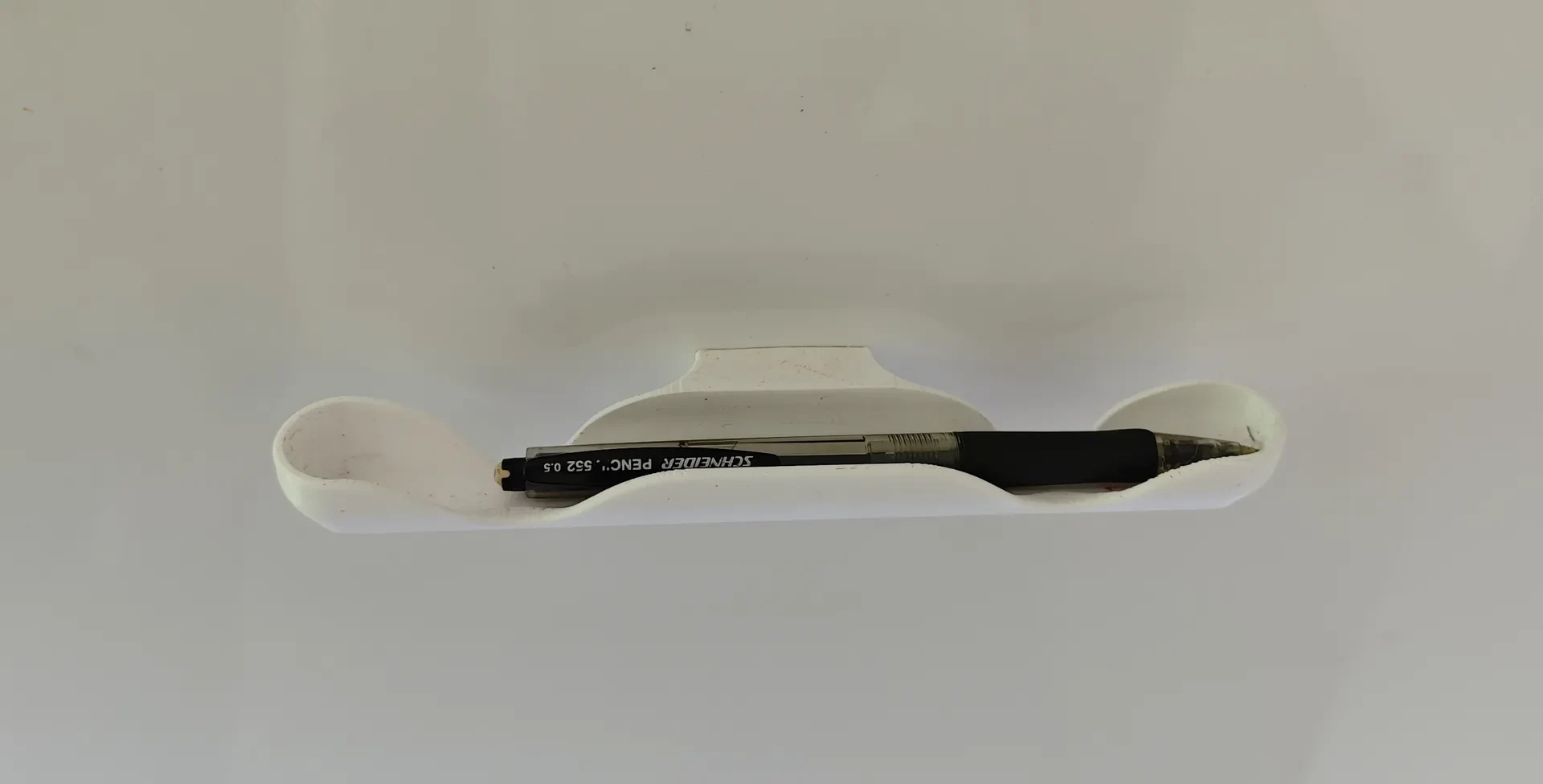

Держит ручку даже при значительном наклоне. Угол 80° по-прежнему подходит для многих форм перьев.
Совместим со многими размерами магнитов (максимальный размер 30,2 x 14,2 x 10,2 мм)
Прочный
Если вы используете сильный магнит, вы можете использовать его как ручку дверцы холодильника :)
Что вам нужно:
Магнит
Клей (лучше всего двухкомпонентный эпоксидный клей)
Настоятельно рекомендуется — обычный скотч шириной 50 мм.

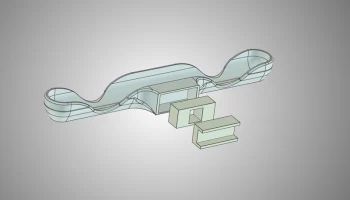

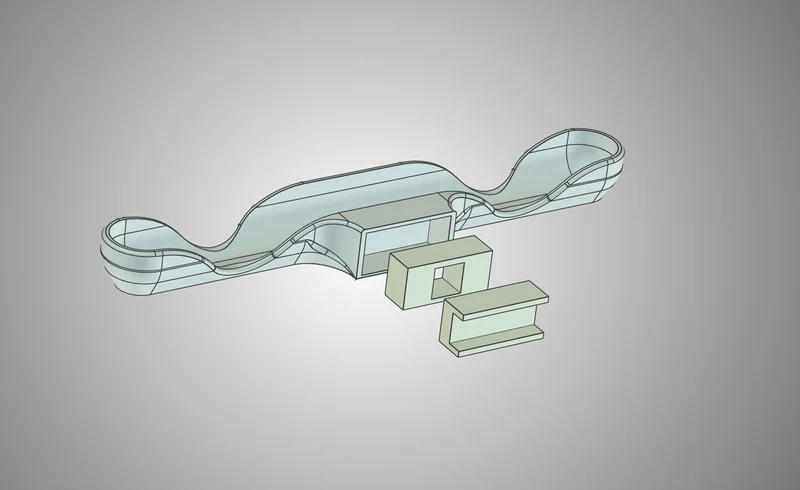

Как создать адаптер для вашего конкретного магнита?
Отверстие в держателе имеет расчетные размеры 30,5х14,5х10,5 мм, а внешний переходник я использую размером 30,1х14,1х10 мм.
Итак, просто создайте блок размером 30,1x14,1x10 мм в вашей 3D-программе (или в PrusaSlicer) и вычтите отверстие для вашего магнита со ��тороны 30,1x14,1. На МК4 я использую допуск 0,15мм со всех сторон. Поэтому учитывайте допуски в зависимости от вашего принтера и настроек нити.
Склеивание:
Я рекомендую двухкомпонентный эпоксидный клей (который я протестировал с лучшими результатами), но если вы печатаете из PETG, вы можете использовать клей для труб ПВХ, но контактная сторона может быть не такой красивой и гладкой.
Нанесите клей на внутреннюю часть держателя + внешнюю сторону адаптера.
Вставьте адаптер в держатель
Нанесите клей внутрь адаптера и на магнит.
Наклейте скотч на металлическую поверхность
Плотно прижмите всю сборку к ленте и выдавите весь клей изнутри. Рекомендуемая ориентация для этого шага — как показано на рисунке ниже (магнит направлен вниз). Возможно, вам придется очистить углы от клея, когда он высохнет.
Подождите, пока клей высохнет
Снимите держатель с ленты. Обычно клей не прилипает к ленте, так что все в порядке, но если у вас есть сомнения, сначала проверьте клей на ленте.
Сделанный. Наслаждайтесь удобством :)
Мои настройки печати:
— принтер: Пруса MK4S
— высота слоя: 0,2 мм
— лист: Порошковое покрытие
— диаметр сопла: 0,4 мм

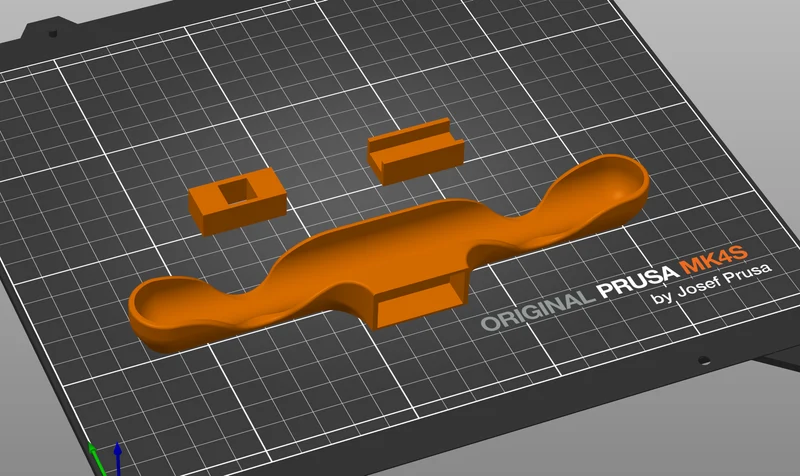

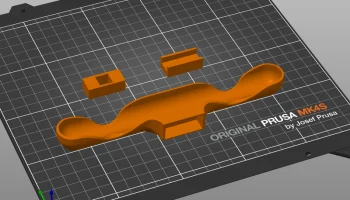

— ориентация печати: как на картинке
— материал: Белый PETG.
— опоры: нет необходимости
— периметры: 3
— сплошные слои (верх/низ): 5/4

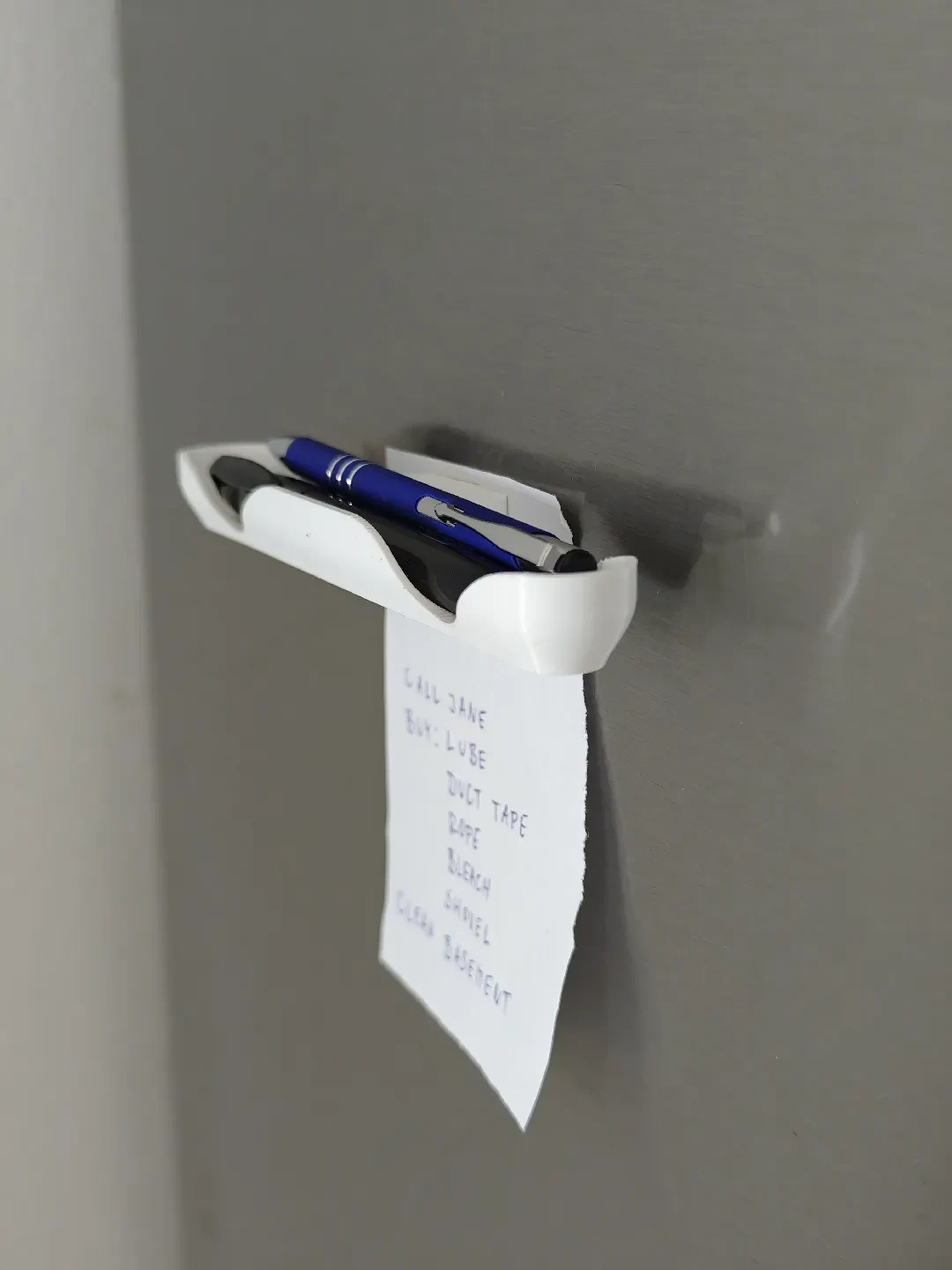

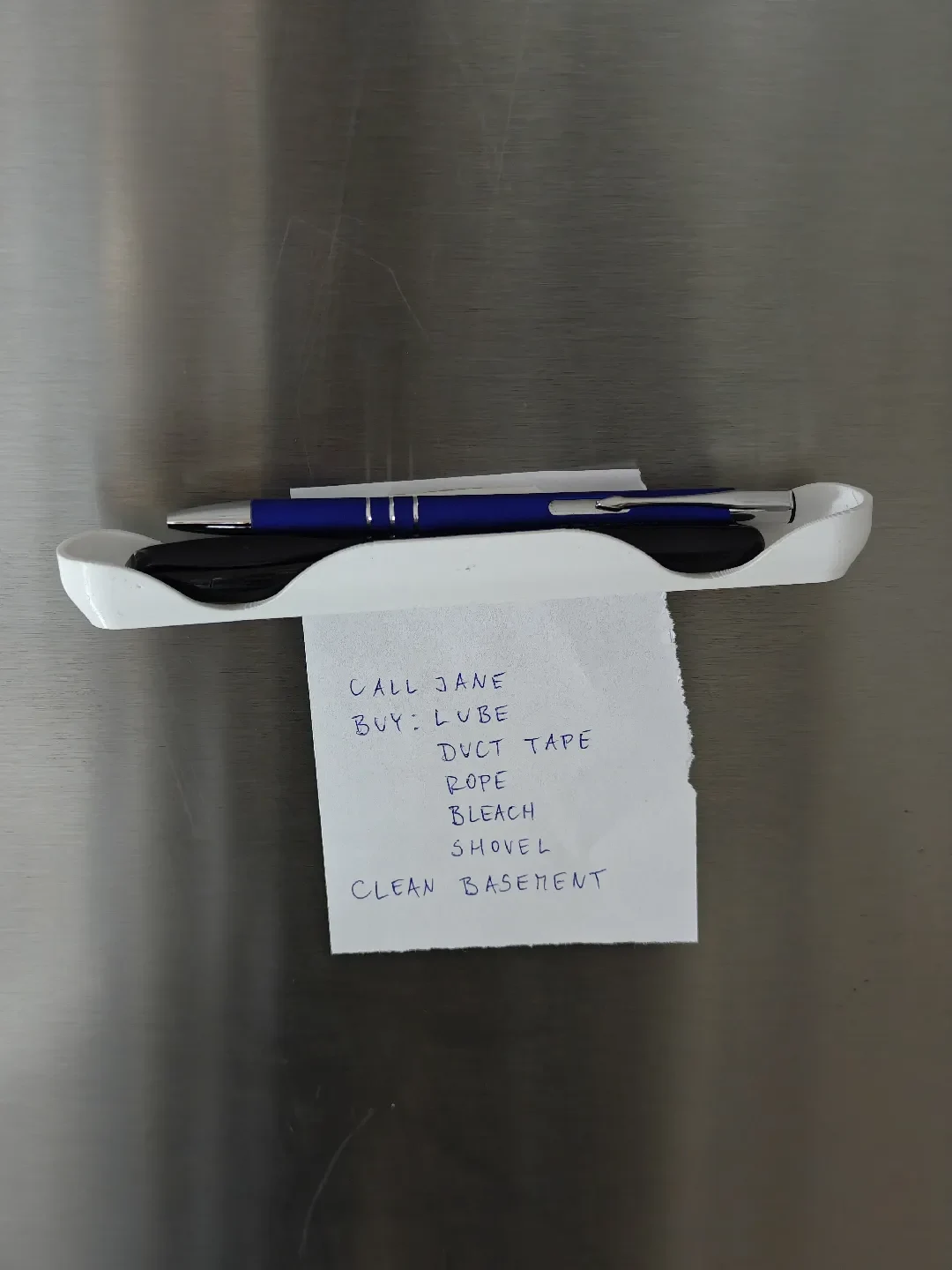

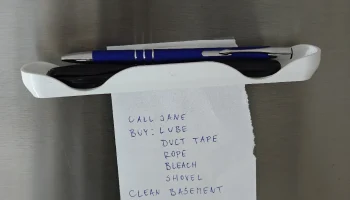

Если хотите, @AR_3DPrint_1965246 сделал расширение, в котором можно хранить и лист бумаги.
(Мне это не нужно, но может кому-то пригодится)
Его можно найти здесь: www.printables.com/model/1280543-stifthalter-mit-klemme-fur-notizen-oder-einkaufsze.
Я просто использую «силу магнита», чтобы удерживать бумагу в случае необходимости.
