Корпус демпфера ИКЕА РАТИОНЕЛЬ

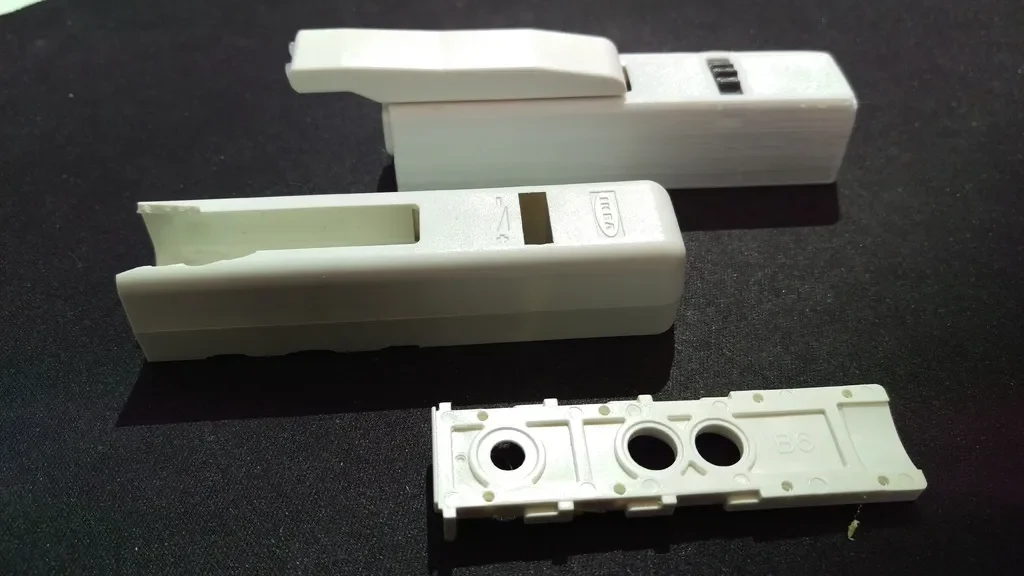

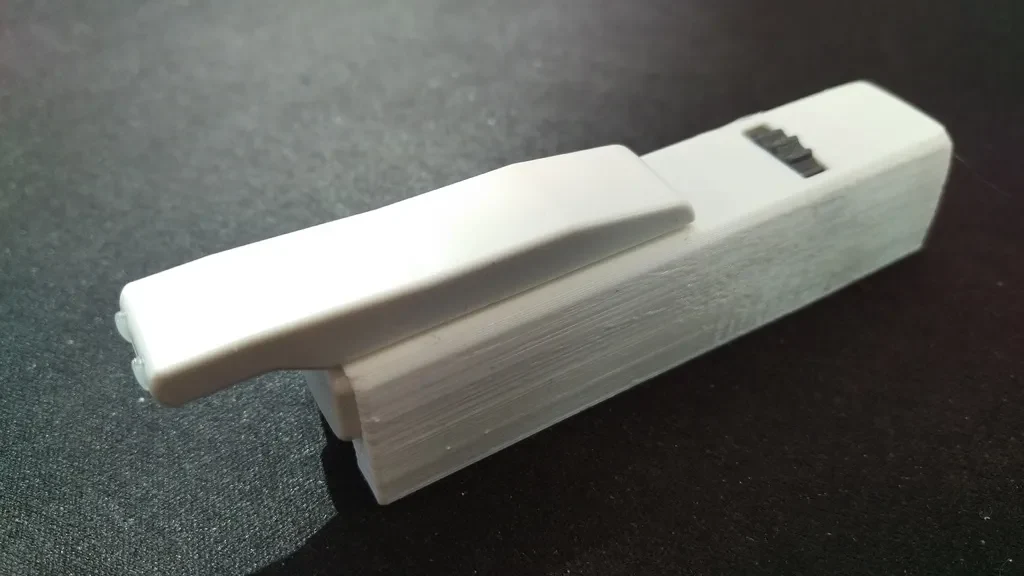

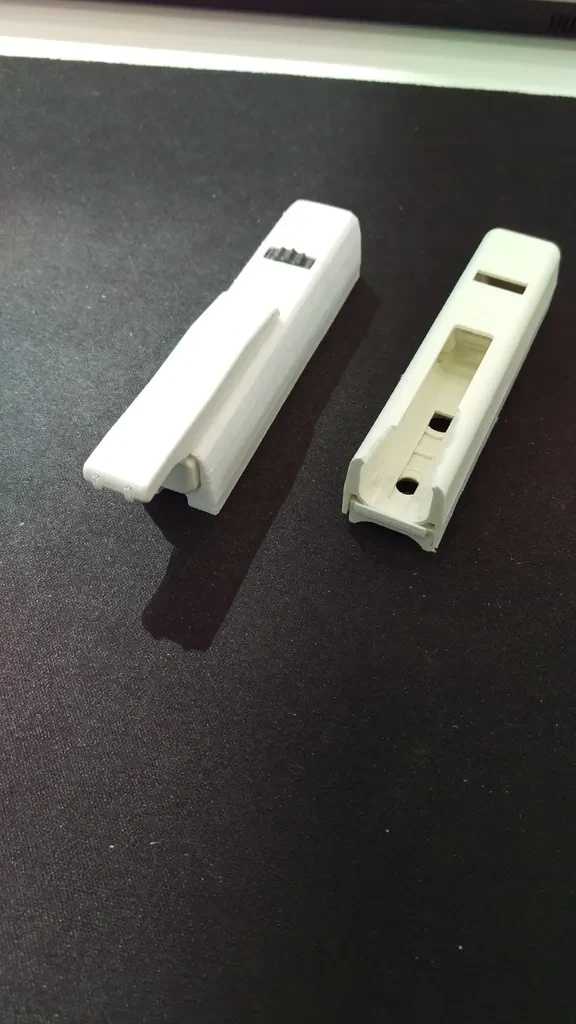

IKEA раньше продавала эти удобные винтовые демпферы для дверей кухонной стойки, пока они не решили обновить всю кухню до новой системы петель. Нынешние амортизаторы не подходят к старым петлям (новые зажимаются на новых петлях). Один из корпусов моего демпфера сломался, поэтому я смоделировал его, повторно используя внутренние части сломанного демпфера (регулировочный цилиндр и винт, а также демпфер + кромка).

Обратите внимание, что опорная плит�� интегрирована в мою конструкцию, поэтому перед установкой кромки и демпфера вы можете прикрутить их прямо в шкафу.

Настройки печати

Принтер:

Анет А8

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

50

Примечания:

В 1.75 у меня был только белый цвет, поэтому я распечатал его на менее точном Anet A8. Для сравнения будем делать больше на HyperCube Evolution и Ultimaker 3 (2,85 мм). Возможно, даже попробуйте другую ориентацию для печати. Первые отпечатки были верхней стороной вниз к нагревательному слою.

Пост-печать =============

Снимите опоры плоскогубцами

Как я это разработал

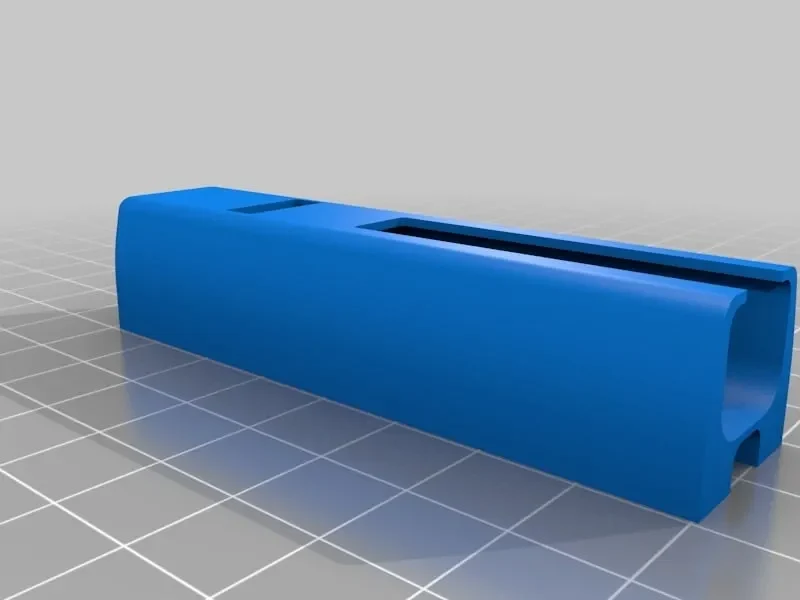

Я измерил сломанный кусок и смоделировал его в Fusion 360.
