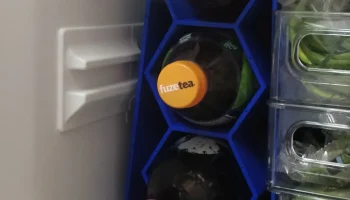

Холодильник Tri-Bottle Tower

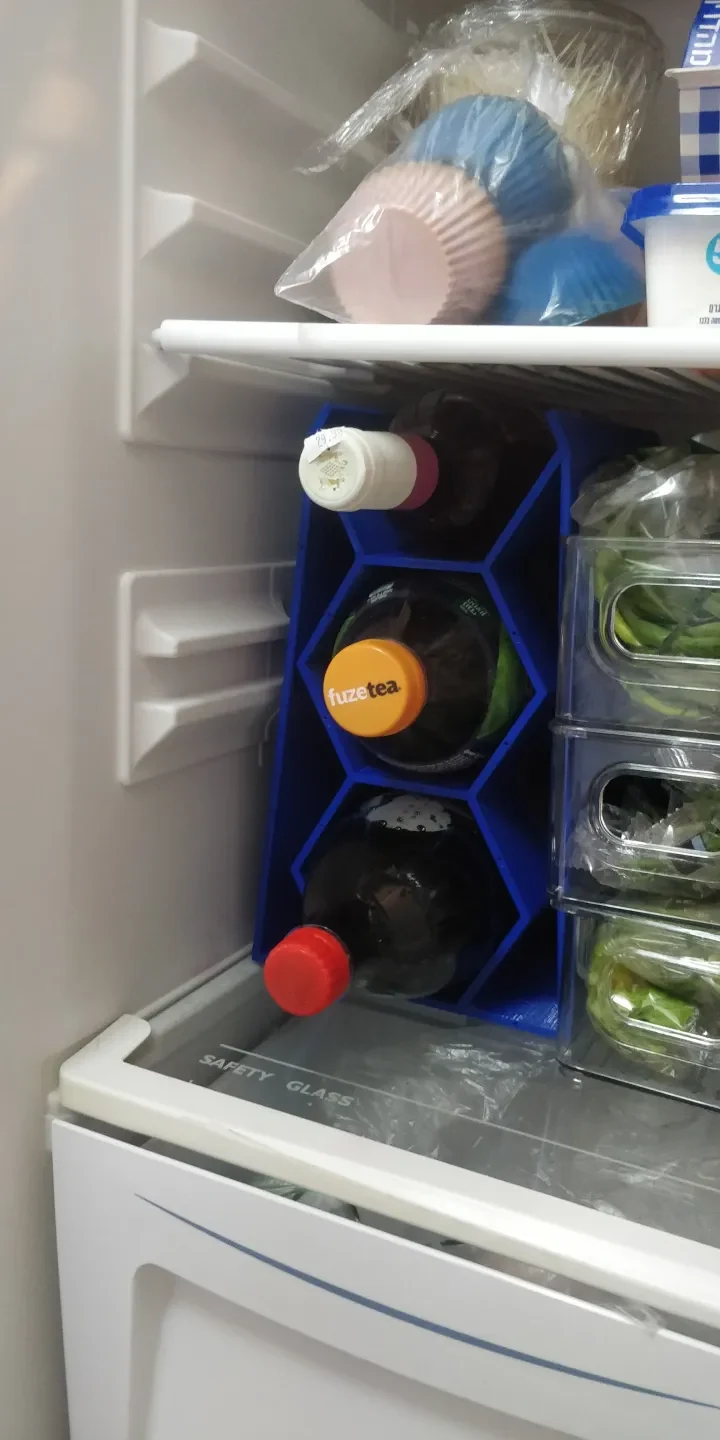

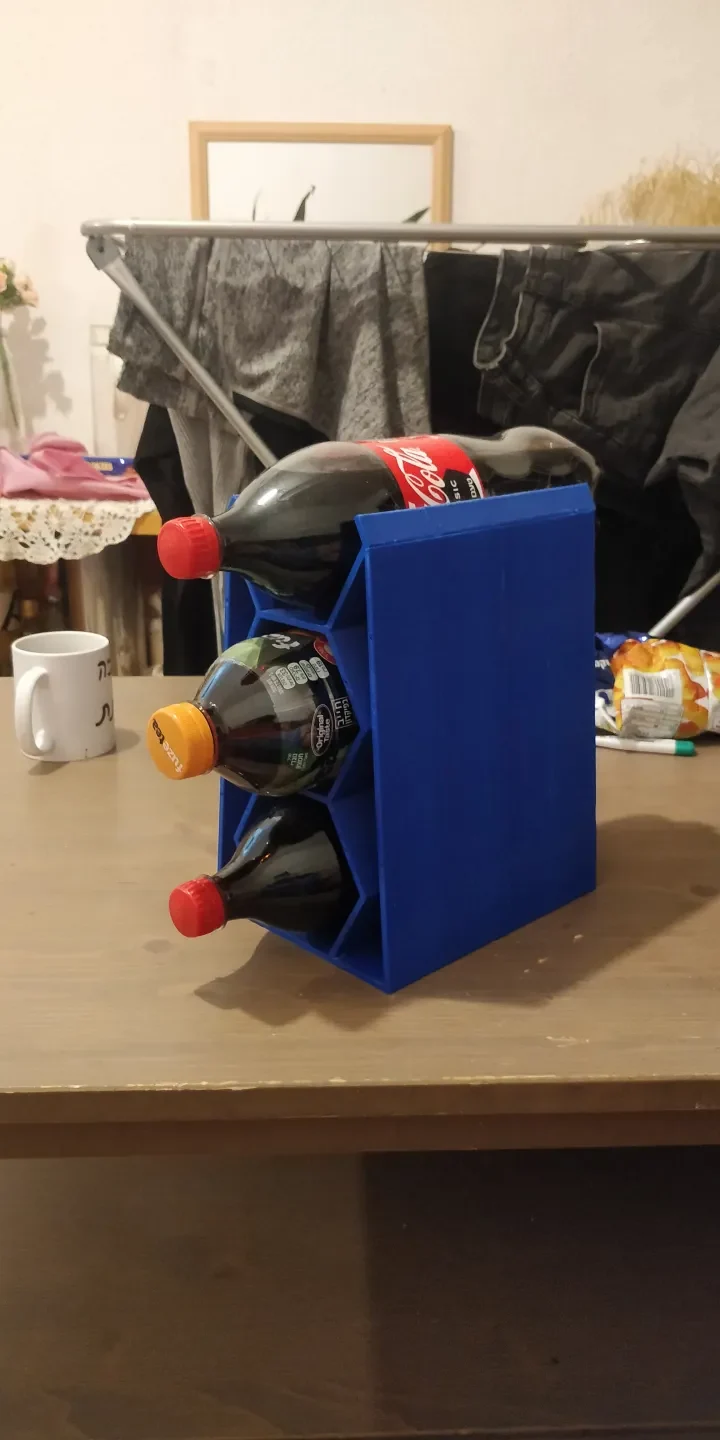

Башня для бутылок, в которой можно разместить 3 бутылки безалкогольных напитков/вина среднего размера по 1,5 л, чтобы сэкономить вертикальное пространство, на случай, если у вас дурацкие холодильники, в которых дверца не может удерживать бутылки в вертикальном положении, или вам просто нужно дополнительное место для лежащих бутылок.

ТРЕБУЕТСЯ НЕСКОЛЬКО СБОРКА!

Детали башни предназначены для соединения между собой с помощью нити в качестве дюбеля.

Инструкции:

Есть небольшие отверстия диаметром 2 мм, просверлите спиральным сверлом диаметром 2 мм, практически не прилагая усилий, чтобы сделать отверстия диаметром 2 мм и сделать их гладкими внутри.
Разрежьте нить на сегменты размером ~7 мм, чтобы использовать их в качестве дюбелей.
слегка отшлифуйте (я использовал наждачную бумагу с зернистостью 200) поверхности деталей, которые будут соприкасаться друг с другом.
Капните о��ну каплю суперклея в отверстия первой детали и вставьте дюбели.
Капните каплю суперклея в соответствующие отверстия второй детали и быстро соедините их. обязательно удерживайте их вместе с небольшим усилием примерно 10-20 секунд.

Порядок склейки деталей:

Корпус к верхней опоре (слева/справа)
Монтаж на высокие опоры (левые/правые)

Зеркальные части, соединенные мостами:

поскольку детали предназначены для печати стоя, я добавил файлы, которые соединяют две зеркально отраженные детали вместе с помощью небольших перемычек и соединительного слоя между отпечатками, чтобы обе можно было напечатать без риска потерпеть неудачу (что случалось со мной дважды, прежде чем я решил сделать эти файлы).

После печати разрежьте детали и с помощью лезвия канцелярского ножа обрежьте перемычки заподлицо.

САПР:

Я добавил исходные файлы, созданные с помощью SOLIDWORKS2019, чтобы вы могли просмотреть процесс создания и при необходимости изменить его по своему желанию.
