Самозапирающийся мусорный бак с замком для защиты от собак

Да, это так весело, как кажется! Скрытые магниты каждый раз обеспечивают надежную «стыковку». Однако даже зная, что они там, то, как он каждый раз блокируется, кажется особым эффектом.

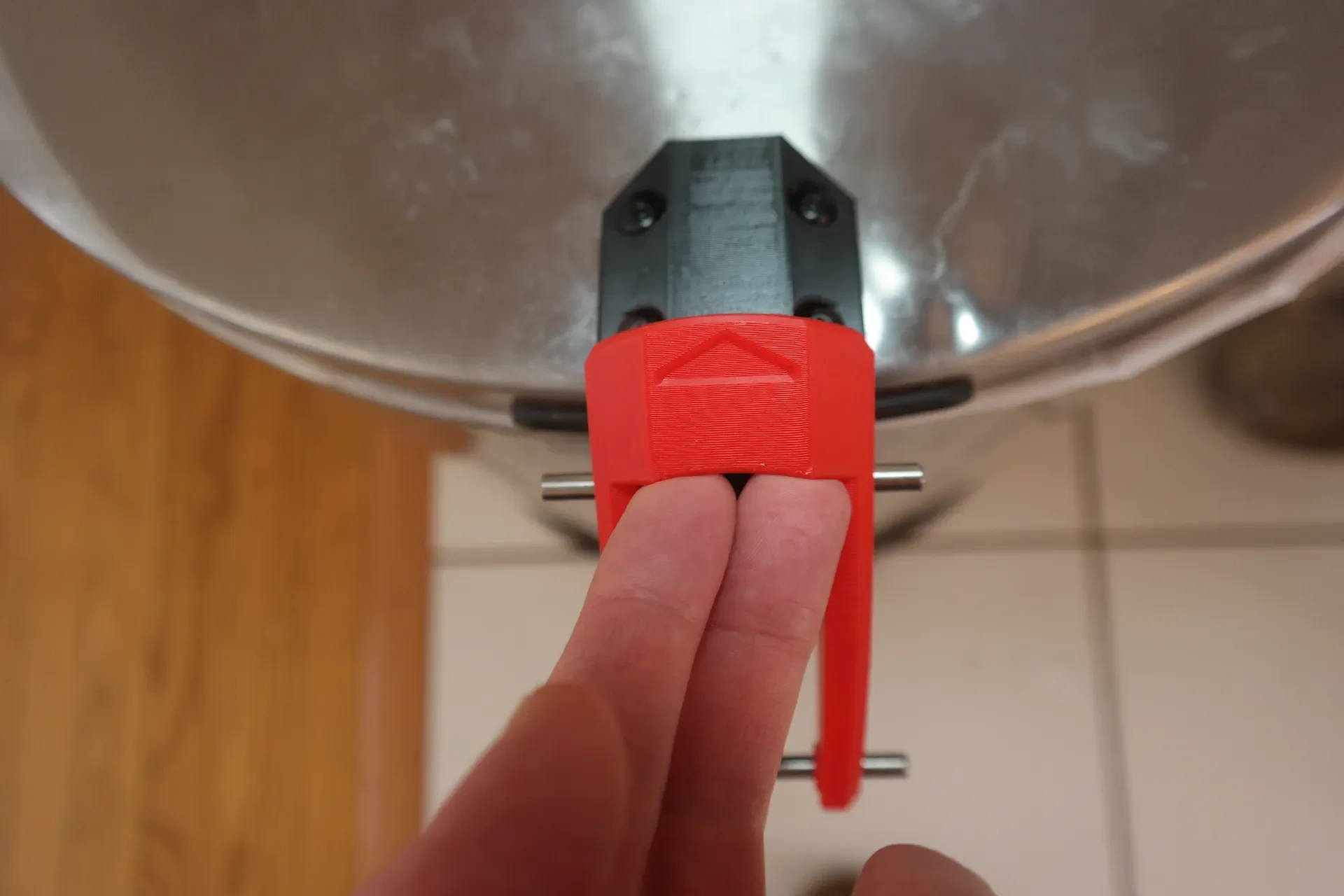

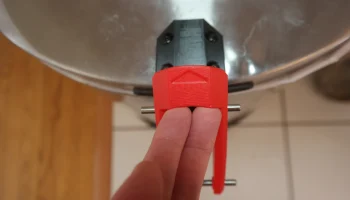

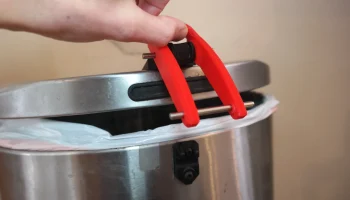

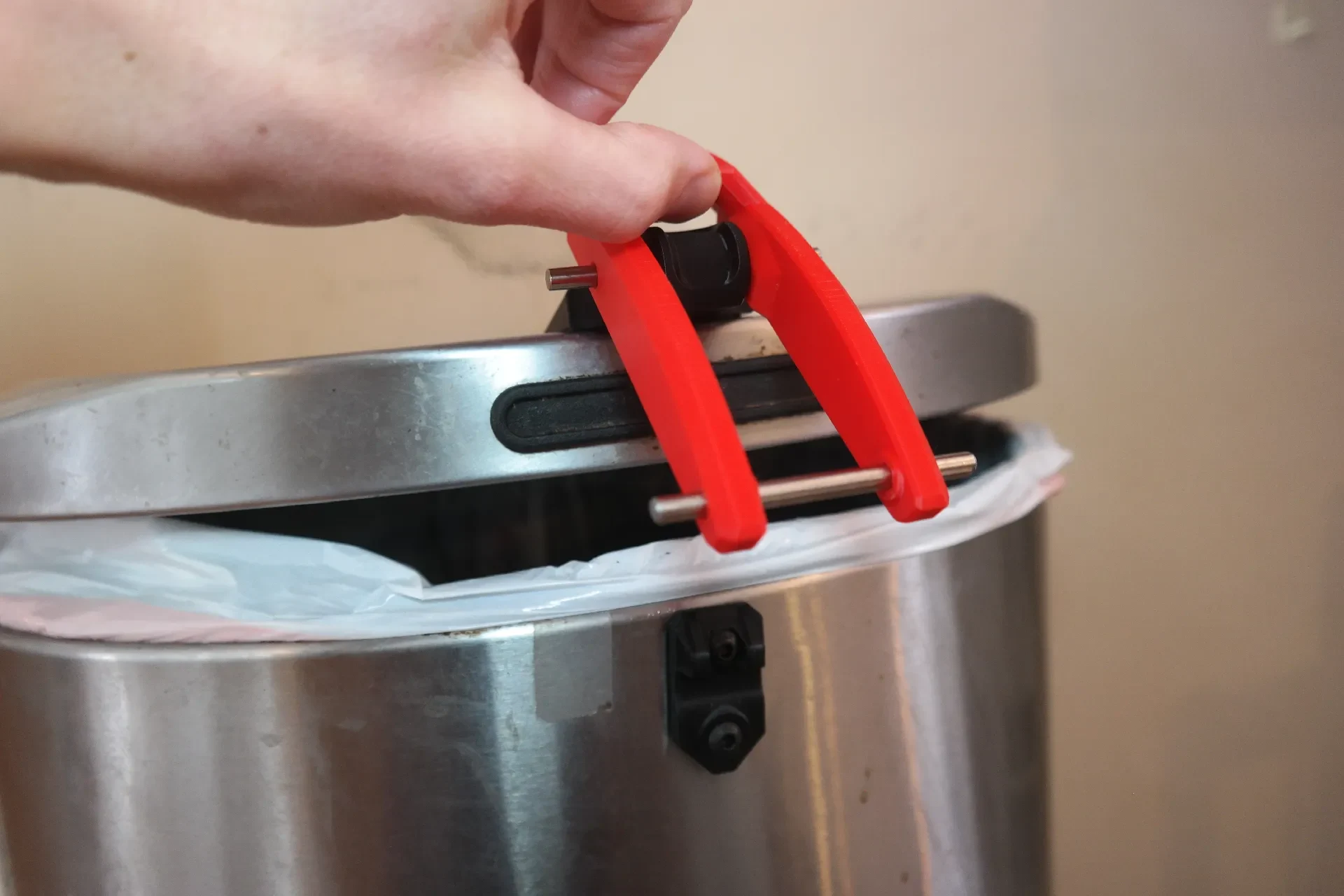

Позволяет управлять одной рукой, как показано на видео, или (по крайней мере, с нашей банкой) вы также можете безопасно встать на ножную педаль, а затем проверить бедро или иным образом ударить по рычагу, и он откроется.

ДЛЯ ЧЕГО ПОДХОДИТ: Предназначен для металлической банки размером 42 мм ИЛИ МЕНЬШЕ от верхней части крышки до верхней части металлического корпуса, когда сумка установлена; банки объемом больше этого, скорее всего, НЕ РАБОТАТ. Должно работать и с пластиковыми контейнерами, но не проверялось.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: «Защита от собак» не может быть гарантирована с помощью этой конструкции и, вероятно, зависит от того, насколько механически склонна ваша собака. ВЫ несете ответственность за здоровье вашего питомца. Целью этой конструкции является: а) обеспечить возможность модернизации и б) исключить необходимость запирать банку (например, чтобы не приходилось полагаться на маленьких детей, которые будут делать это постоянно...!) (Кроме того, к сожалению, она, вероятно, ОЧЕНЬ далека от защиты от енотов.)

НАСТРОЙКИ

Я использовал PLA, напечатанный с высотой слоя 0,1 мм (но 0,2 мм вполне подойдет), стенками, верхами и низами толщиной 2 мм и заполнением 30%. Требуются опоры.

В комплект входят две версии передней части: одна, которая печатается на боковой стороне, чтобы обеспечить небольшой изгиб банки на нижней стороне (но требует большего количества опор), другая, которая печатается плоско, чтобы было легче.

Теоретически это значение можно масштабировать для других применений — до 120 % и использовать с крепежом M6 и стержнями диаметром 6��мм, до 80 % для M4 и 4 мм или до 60 % для M3 и 3 мм. Однако это не было проверено.

ПОСТОБРАБОТКА

Шестигранные отверстия в деталях предназначены для плотного удержания стержней диаметром 5 мм (но, очевидно, не настолько плотно, чтобы стержни не раскололи детали). Круглые отверстия должны свободно поворачиваться на стержнях. Может потребоват��ся очистка с помощью сверла меньшего размера.

МАТЕРИАЛЫ
2 стальных стержня 5x70 мм (должны быть из магнитной стали; длина может достигать 60 мм, но это может усложнить сборку)
3 круглых неодимовых магнита размером 5x1 мм.
Суперклей для магнитов.
2 винта с полукруглой головкой M5x20 мм — передняя пара верхнего крепления
4 винта с полукруглой гол��вкой M5x16 мм — задняя пара верхнего крепления и передняя защелка
6 гаек M5
Дополнительно: 6 шайб M5 (вероятно, хорошая идея для пластиковых контейнеров)
ПРИМЕЧАНИЕ. Вам могут понадобиться более короткие винты, особенно для передней защелки, в зависимости от того, какой зазор требуется для сумки. Возможно, потребуется заклеить гайки и концы винтов лентой, чтобы пакеты не зацепились и не порвались.
ВАРИАНТ: вместо крепежа M5 МОЖЕТ подойти хорошая двусторонняя лента из пенопласта, но это не проверялось.
СБОРКА
Приклейте магниты к передней защелке в центральном кармане между отверстиями для винтов.
Прикрепите рычаг к верхнему креплению одним из стержней, убедившись, что он свободно висит и качается. Возможно, вам придется пробить штифт. СОВЕТ: Вставьте стержень в дрель и вращайте его, вставляя в отверстие, это поможет ему пройти через труднодоступные места!
Вставьте второй стержень в нижние отверстия рычага (трюк с дрелью значительно облегчит эту задачу).

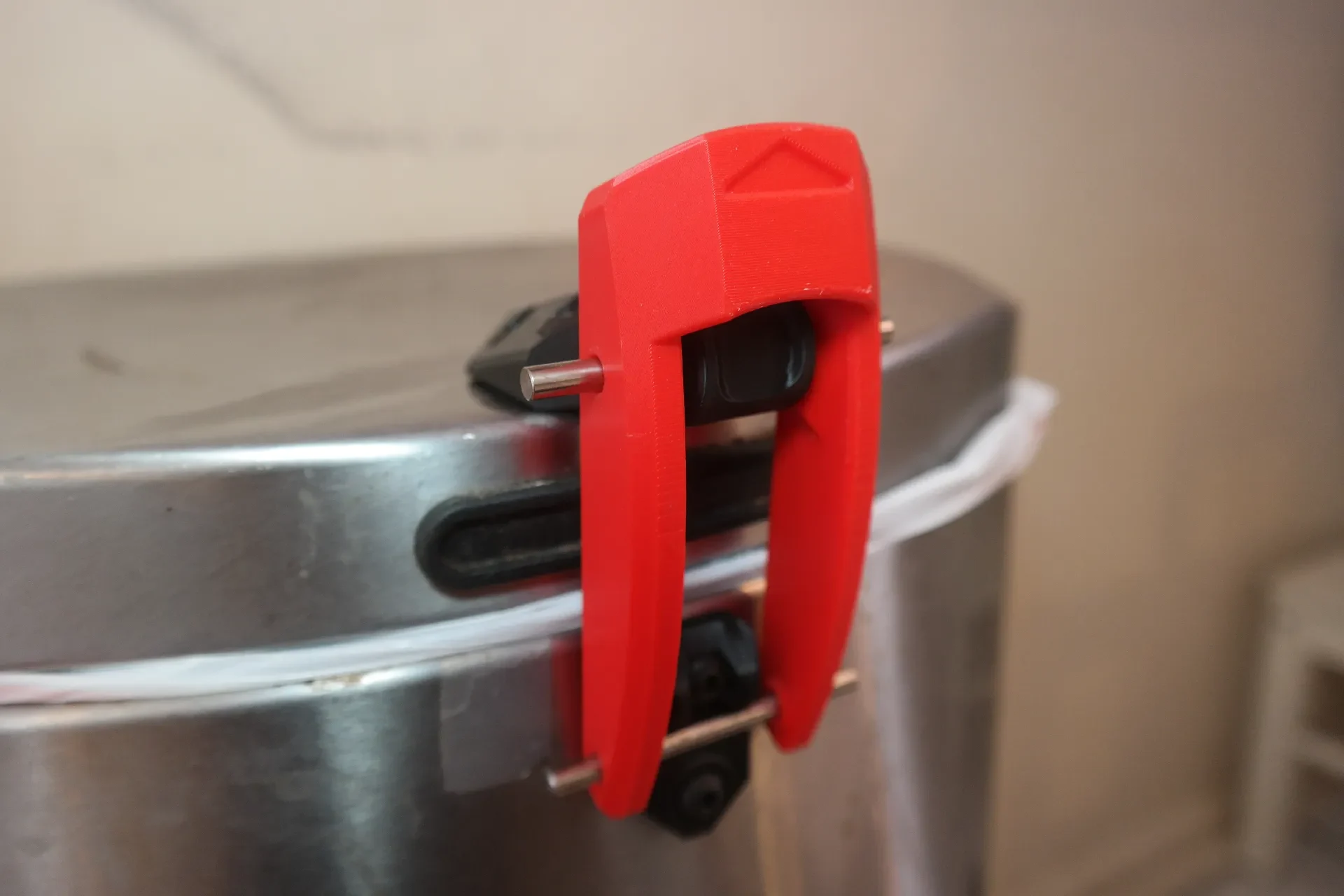

Внимательно проверьте сборку на банке, чтобы определить, куда должны идти детали. Рычаг должен быть расположен так, чтобы он мог висеть вертикально, но не настолько, чтобы он мог повернуться внутрь настолько, чтобы зацепиться за банку, когда крышка закроется. Также должен быть небольшой зазор (около 1 мм) между нижним стержнем и поверхностью «крючка», чтобы рычаг мог встать на место — стремитесь к тому месту, где магниты естественным образом удерживают его.
СОВЕТ: если пакет слишком сильно выступает из верхней части банки, это может мешать движению рычага. Убедитесь, что места достаточно!
Когд�� вы будете удовлетворены расположением, отметьте карандашом места крепления через отверстия. Просверлите отверстия немного большего размера, чтобы можно было немного отрегулировать. БУДЬТЕ ОСТОРОЖНЫ: отверстия в листовом металле могут образовывать острые края!
Установите с помощью крепежа M5. Сделанный!
Удивляйтесь волшебству или корректируйте его, пока оно не заработает, а затем удивляйтесь!

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Если вы слегка спутали места и нижний стержень не может раскачиваться под крючками или висит слишком низко, чтобы его могли захватить магниты, высота рычага может оказаться слишком низкой.
