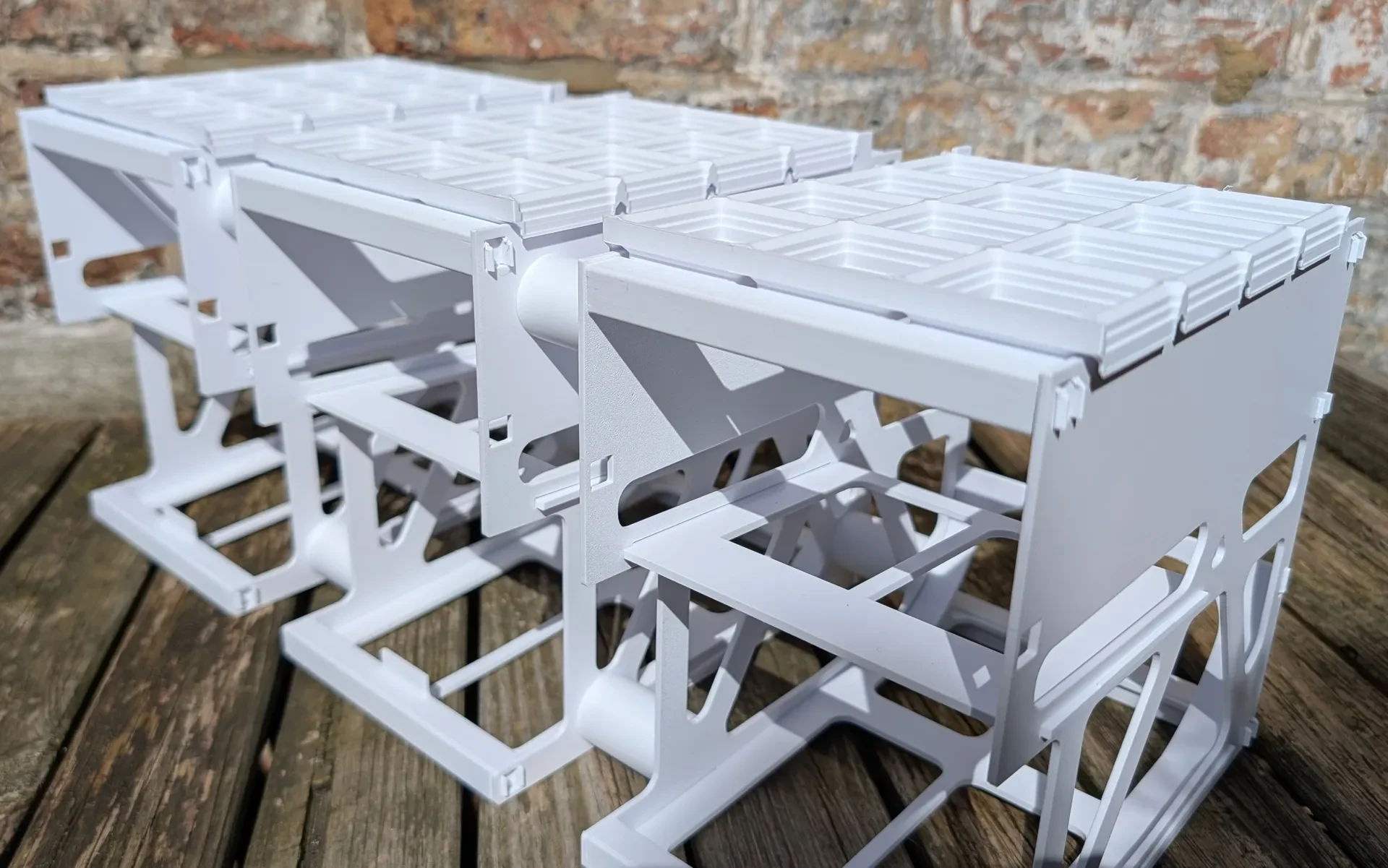

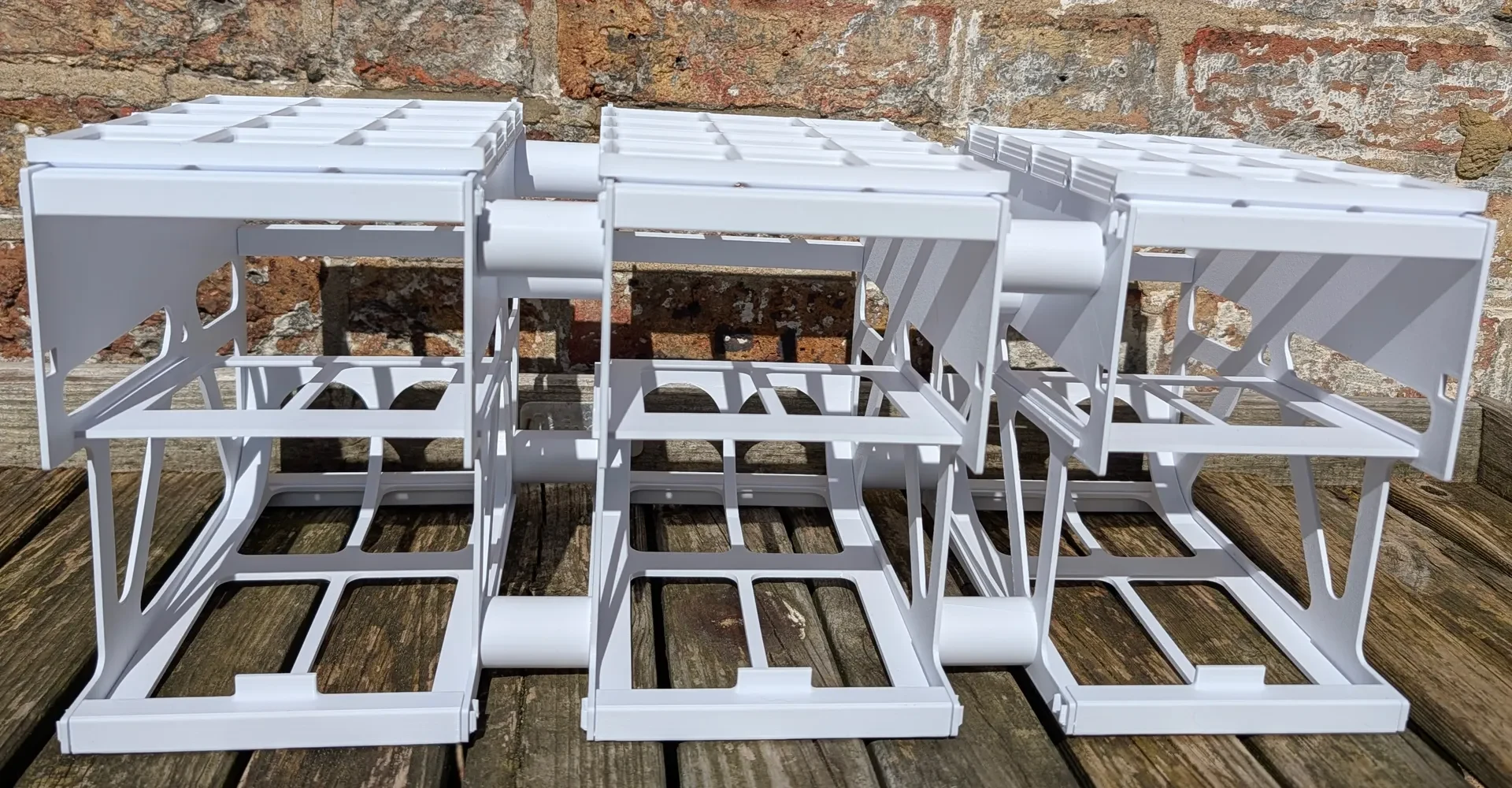

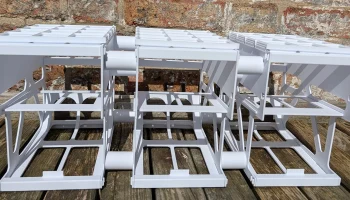

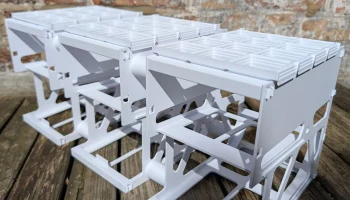

Диспенсер для банок для супа, Gridfinity Edition

Ремикс превосходного дизайна дозатора банок для супа от Brdenos, но с несколькими изменениями, позволяющими ему хорошо сочетаться с Gridfinity. Я хотел, чтобы хранилище для банок из-под супа служило основой для контейнеров и ящиков Gridfinity наверху, и оригинал Brdenos стал отличной отправной точкой, поскольку он:

уже довольно близко по размерам к Gridfinity

компактен и экономит место с банками

аккуратно вписывается �� мое пространство (особенно глубина соответствует требованиям моего проекта)

более эффективен с точки зрения расхода нити и времени печати по сравнению с другими подобными конструкциями.

К этому я добавил урезанную версию штабелируемой опорной пластины Gridfinity от Jufy111, которая предотвращает падение контейнеров меньшего размера в хранилище банок. Комбинация означает, что вы

Был немного ленив с редактированием, использовал слайсер вместо CAD, но результат довольно хороший! Ключевые особенности:

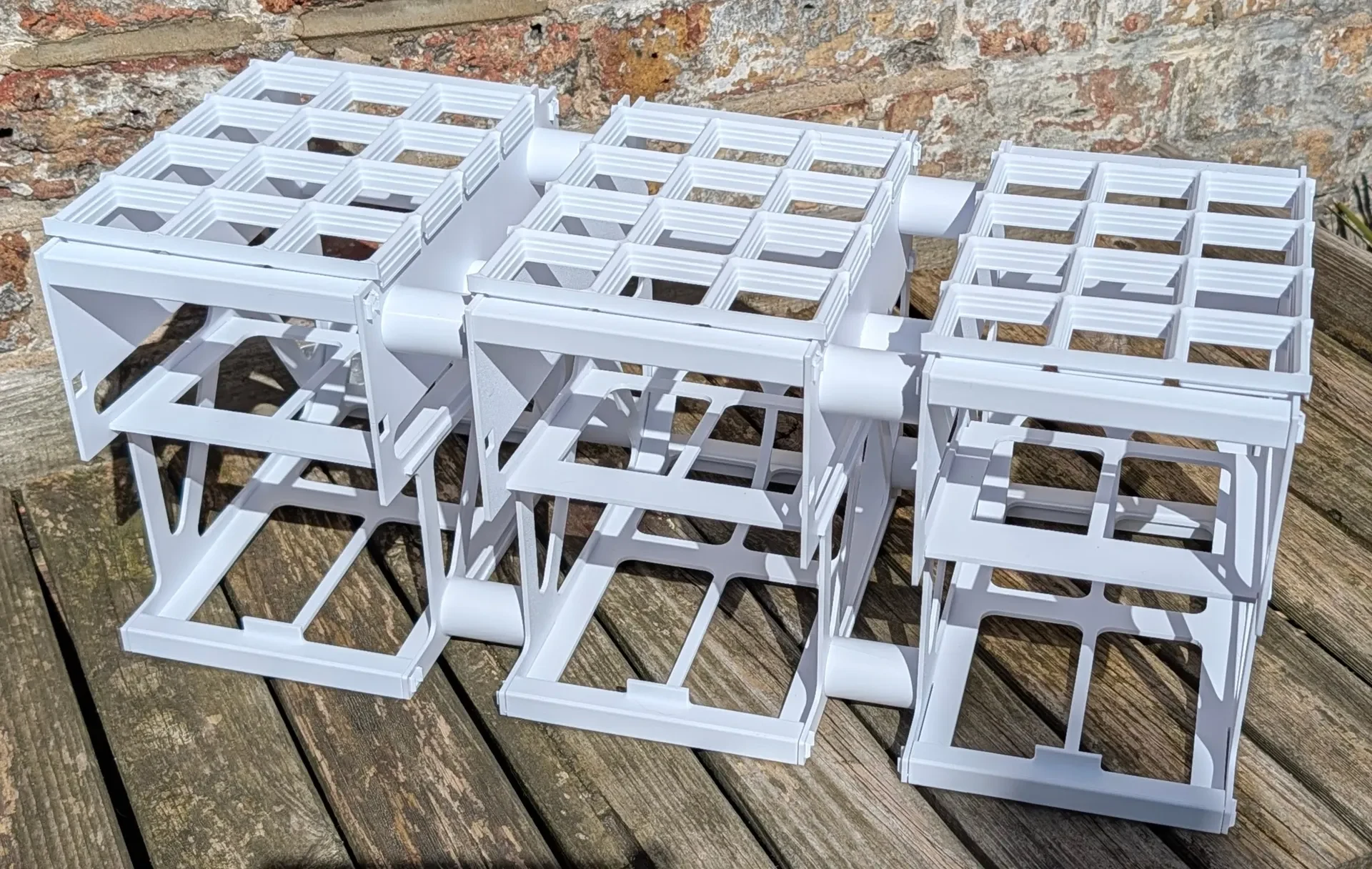

Верхняя часть диспенсера представляет собой основание размером 3х5.

расстояние между модулями — 1x5 Gridfinity.

улучшенная жесткость по сравнению с оригинальной моделью (которая была очень прочной, несмотря на тонкие детали и сборку с защелками!)

Единственная неприятность в том, что банки застрев��ют между передней скобой и верхней полкой при вставке. Я назову это функцией, обеспечивающей, чтобы банки не выскакивали :)

Спецификация:

2 концевые боковые панели

на модуль:

1x дно может отдыхать

1x верх может отдохнуть

1 крышка опорной плиты

4x разъем

1x может остановить разъем

для каждого модуля -1 (т.е. для каждого присоединенного модуля):

1x соединительный модуль — слева

1x соединительный модуль — правый

5x соединительный модуль — распорка
