Модульная система диспенсеров проигрывателей Dolce Gusto

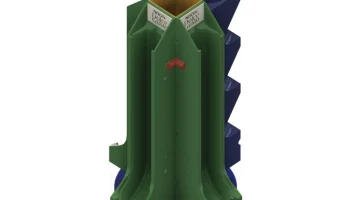

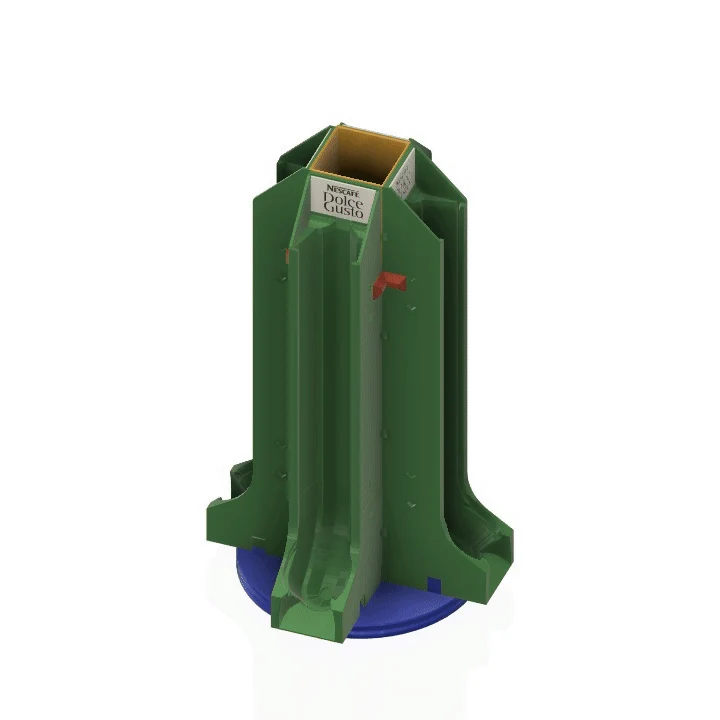

Модульная система дозирования капсул Dolce Gusto на поворотном столе

Также доступна настольная/настенная система.

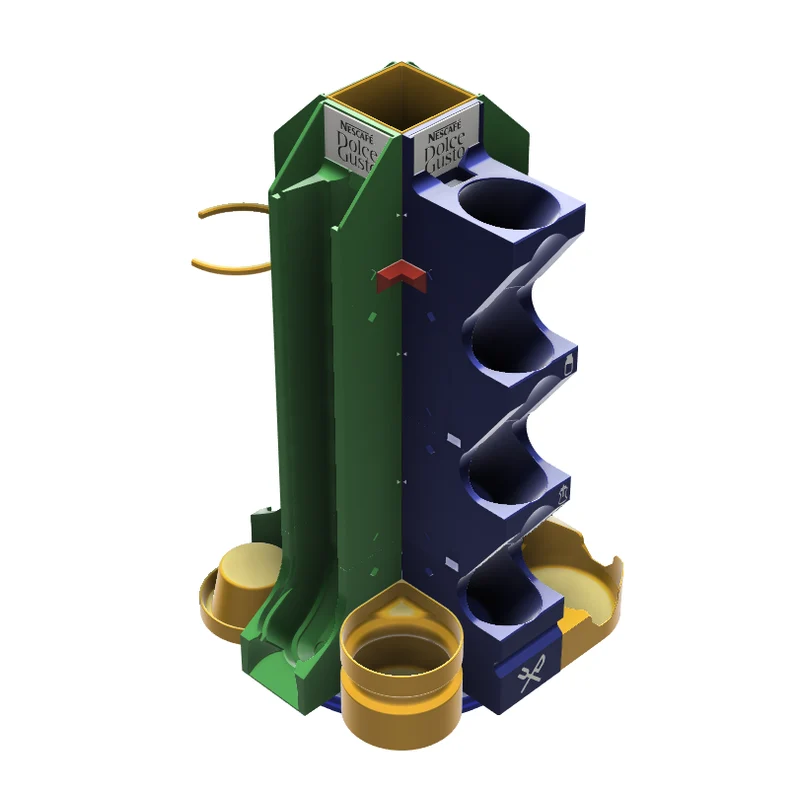

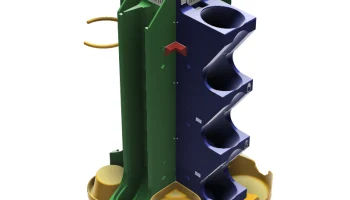

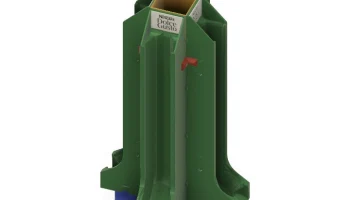

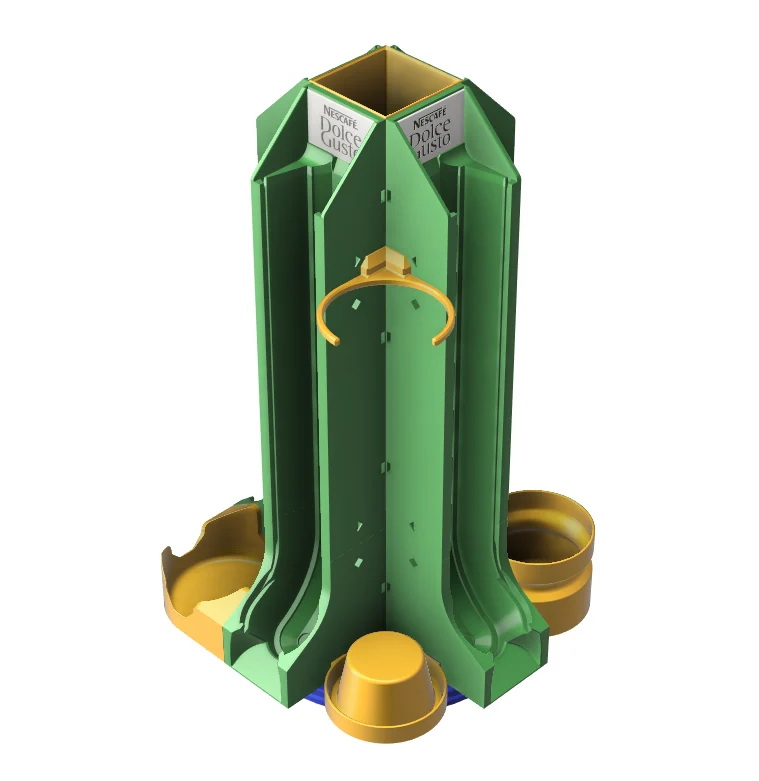

Модульная система дозирования на поворотном столе с базовым блоком (2 капсулы), который можно расширить до большой системы дозирования для размещения на столе. Все блоки соединяются без клея. Верхний блок может быть снабжен сменной этикеткой. Поворотный стол может быть оснащен печатным поперечным роликоподшипником. Чтобы увидеть расширения и аксессуары, прокрутите страницу вниз.

Компоненты:

проигрыватель

проигрыватель с разъемами для базовых блоков, состоящий из базовой и верхней пластин. При желании можно добавить поперечный роликоподшипник с возможностью печати (состоящий из 40 роликов), рекомендуемый для тяжелонагруженного проигрывателя.
Самоклеящиеся резиновые ножки (5 штук, диаметр 10 мм, толщина 3 мм), прикрепляются к нижней части проигрывателя (рекомендуется).

Базовая система

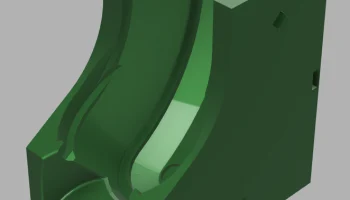

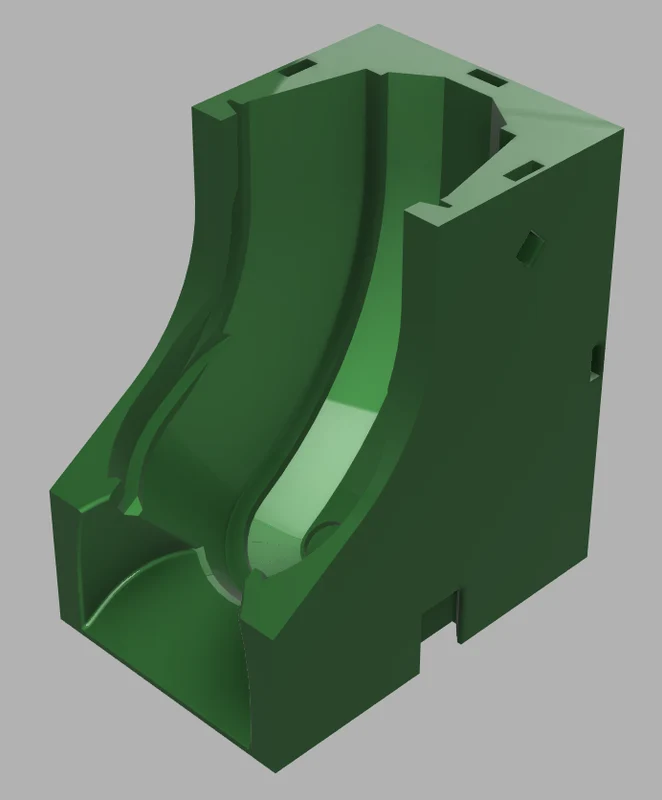

базовый блок (2 капсулы) высота 100мм, глубина 90мм, ширина 62мм

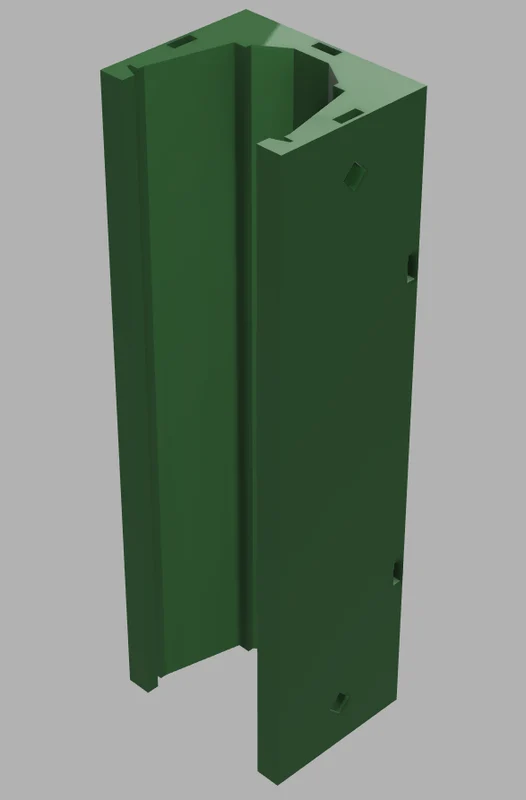

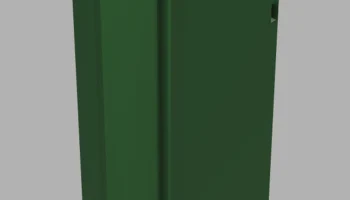

блок расширения (4 капсулы), возможно многократное расширение, высота 200 мм, глубина 50 мм, ширина 62 мм.
короткий блок расширения (2 капсулы), возможн�� многократное расширение, высота 100 мм, глубина 50 мм, ширина 62 мм (используется с принтерами, которые не могут печатать высотой 200 мм)
блок top plus (1 капсула, со сменной маркировкой) высота 100мм, глубина 50мм, ширина 62мм. Используйте верхние разъемы для подключения блоков или используйте круглое кольцо для подключения блоков.
верхний разъем для соединения верхних блоков вместе
соединительный штекер для вертикального соедине��ия блоков
верхняя центральная чашка, закрывающая центральное отверстие

Аксессуары

Этикетка для верхнего блока (чтобы разместить на ней собственный текст, используйте слайсер)

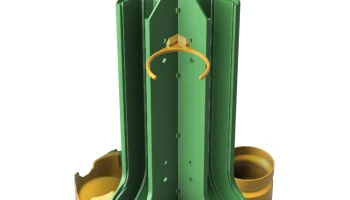

Держатель для кружки, для использования на правой стороне основания диспенсера или полезного базового блока.
Кольцо для кружки, для использования на блоке «верх плюс» или «полезный верх» для удержания стопок кружек в держателе для кружек на нижнем базовом блоке. Имейте в виду, что кольцо для кружки должно быть установлено на блоке Top Plus перед присоединением узла к блоку расширения!
Небольшая емкость для использования с правой стороны основания дозатора или полезного основания, в которой можно хранить ложки, сахар и т. д.

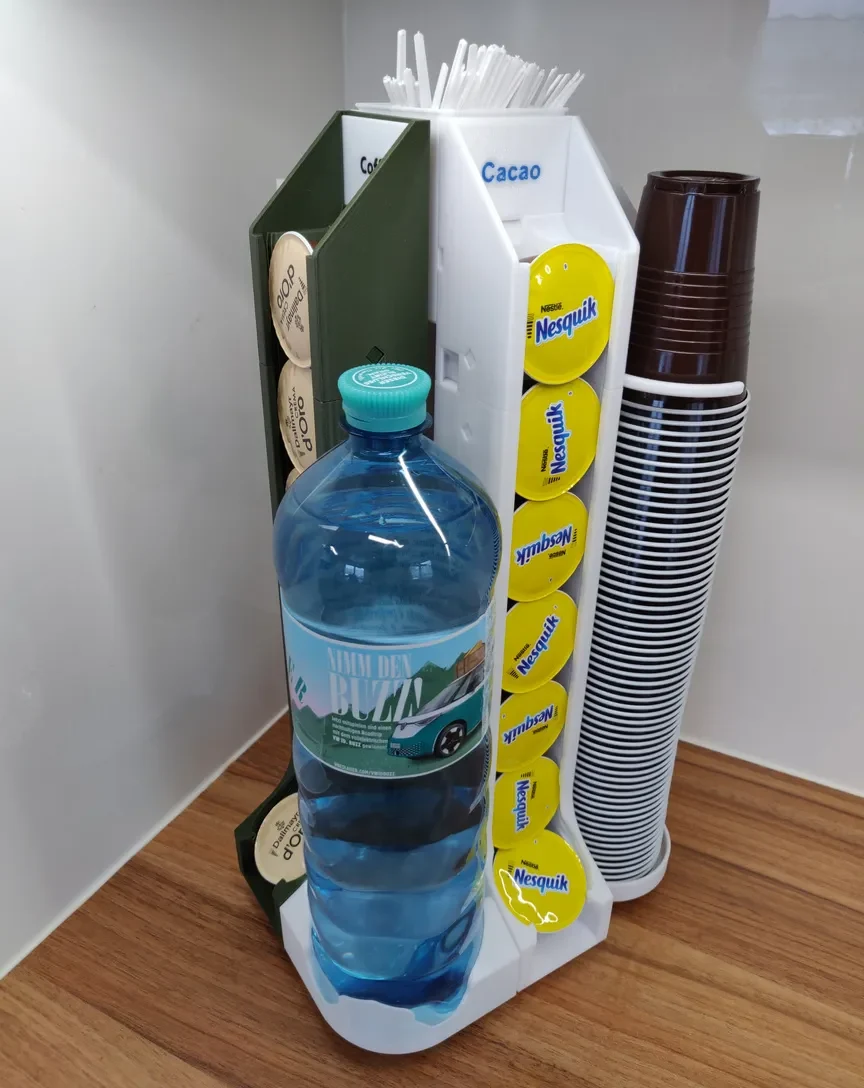

Подставка для бутылок, для использования с правой стороны основания диспенсера или полезного основания, предназначена для подачи воды, если водопроводная вода непригодна для пить��.

Полезные вещи

Полезный базовый блок, чтобы предложить ложки, мешалки или что-то еще. При желании добавьте значок SVG с помощью функции Add-SVG слайсера prusa.
Полезный средний блок, чтобы предложить упакованное молоко, сахар или что-то еще. При желании добавьте значок SVG с помощью функции Add-SVG слайсера prusa.
Полезный верхний блок, позволяющий предлагать товары и удерживать этикетку. При желании добавьте значок SVG с помощью функции Add-SVG слайсера prusa.

Инструкции по печати

для достижения наилучших результатов не меняйте вертикальную ориентацию деталей
PETG или PLA (все функциональные испытания проводились с деталями, напечатанными из PETG)
0,4 сопло
Скорость 0,2 мм
никакие опоры не нужны
10% наполнение диспенсера деталями, аксессуарами и полезными мелочами, 15% на разъемы

Сборка:

важно сначала собрать на проигрывателе горизонтальные блоки, а затем добавить расширения и верхние блоки.

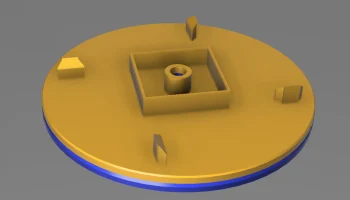

начните с поворотного стола, добавьте 40 рулонов, как показано на рисунке ниже, если вы хотите упростить поворот. Поворотный стол работает без подшипника, поэтому он не является обязательным.
защелкните верхнюю пластину на опорной пластине. Будьте очень осторожны и убедитесь, что все ролики остаются на месте, если вы собираете версию с поперечными роликовыми подшипниками.
Возьмите нужные базовые блоки, вставьте по 3 соединительные заглушки в отверстия сверху каждого блока.
добавьте нужный аксессуар на правую сторону базового блока. Все аксессуары являются дополнительными
Вставьте каждый базовый блок (возможно, с установленным аксессуаром) один за другим на поворотный стол против часовой стрелки. Как видите, полезное базовое устройство (синее) не имеет прикрепленных с правой стороны аксессуаров (просто для примера).

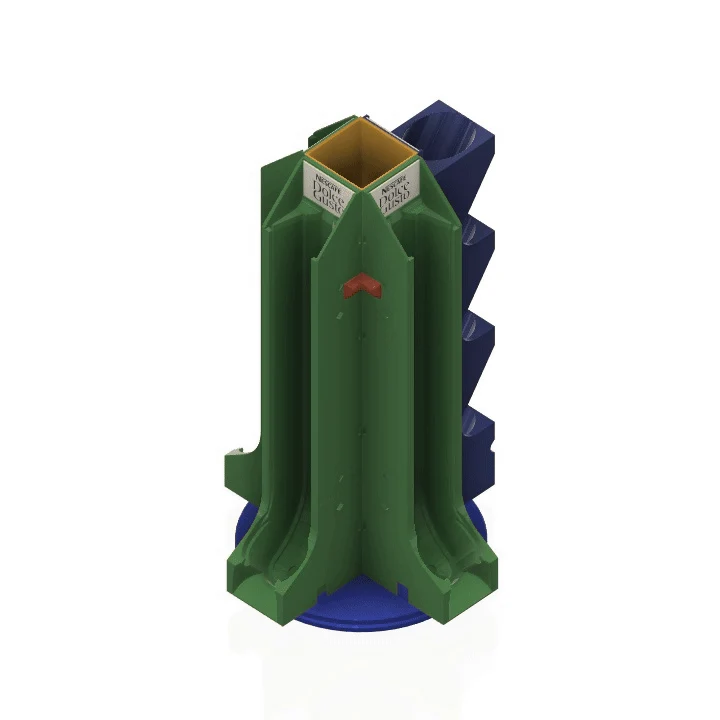

теперь добавьте необходимые модули расширения к каждому базовому блоку. Возможные части: расширение, короткое расширение и полезные средние блоки. Подключите блоки расширения с помощью трех разъемов. В конце все столбцы должны иметь одинаковую высоту. На рисунке ниже синему столбцу нужен еще один блок, чтобы достичь той же высоты.
вставьте 3 соединительные заглушки в отверстия сверху каждого блока расширения
возьмите нужные верхние блоки, добавьте верхний соединитель
