Держатель лезвия Nutribullet для Ikea Skadis

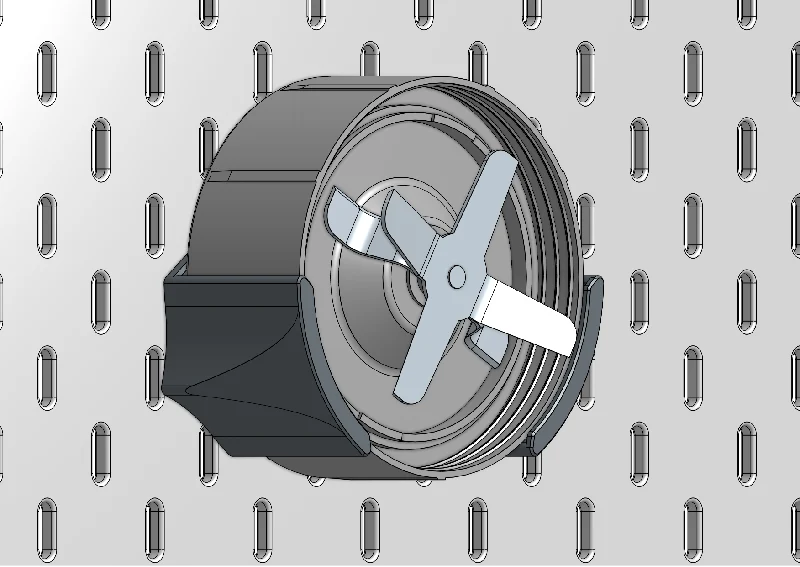

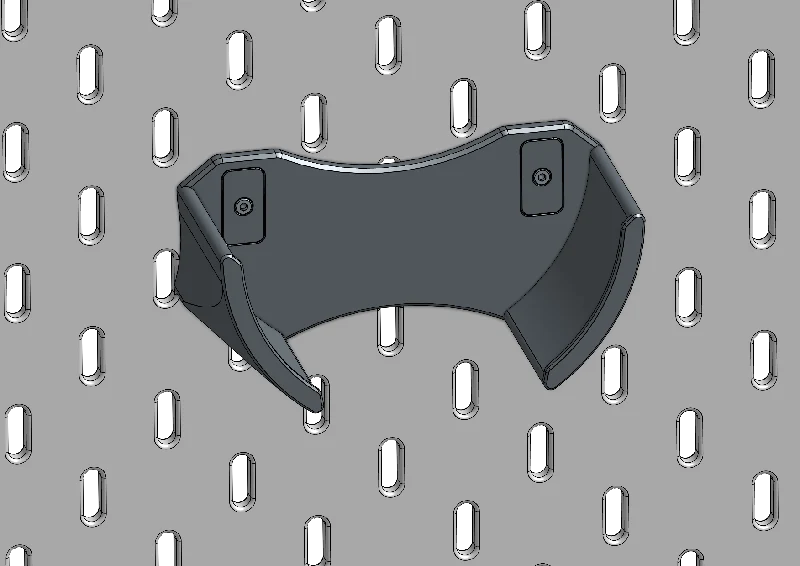

Это держатель для поперечных лезвий экстрактора Nutribullet и фрезерных лезвий для перфорированных досок IKEA SKÅDIS. В нем используется система крепления Skadis с Т-образными гайками для надежной фиксации без дребезжания.

Узнайте больше о системе крепления Skadis с Т-образными гайками и ознакомьтесь с коллекцией Skadis T-Nuts, чтобы узнать больше об аксессуарах Skadis, в которых используются Т-образные гайки.

Ищете обычную настенную версию? Обратите внимание на версию с винтовым креплением.

Совместимость лезвий

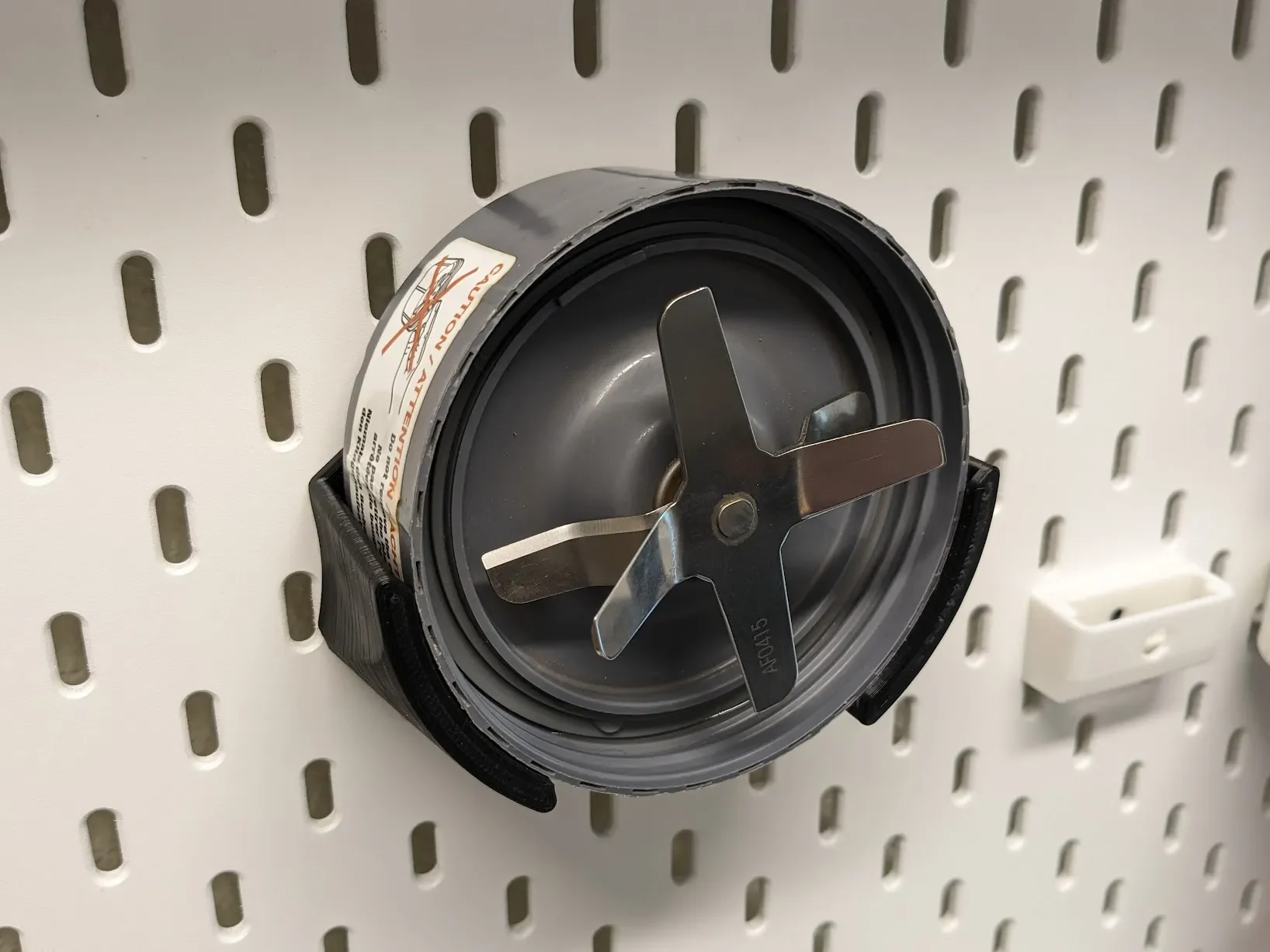

Это работает с крестовым лезвием экстрактора Nutribullet и фрезерным лезвием. Скорее всего, он также работает с крестовым лезвием Pro Extractor. Пожалуйста, проверьте размеры вашего лезвия. Он работает с лезвиями диаметром около 105 мм и высотой около 42 мм.

Требуемое оборудование
Кол-во Описание Источник
2 винта с головкой под торцевой ключ M2,5x12 мм ** Aliexpress
2 M2.5 DIN934 шестигранная гайка Aliexpress

** Подходят винты длиной до 20 мм.

Печатные детали
Кол-во Загрузка детали
1 Skadis Nutribullet Holder.stl этого проекта
2 Держатель Skadis Nutribullet Plug.stl этого проекта
2 Skadis T-Nut M2.5.stl Скачать здесь

Печать

Распечатайте детали в исходной ориентации. Все файлы STL предварительно повернуты для печати.

Рекомендуемые настройки для сопла 0,4 мм:

Высота слоя: 0,2 мм
Ширина экструзии: 0,4-0,45 мм.
Периметры: 4
Заполнение: 20%
Верхний/нижний сплошные слои: 4
Поддерживает: Нет
Сборка и установка
Шаг 1: Подготовьте Т-образные гайки

Вставьте шестигранные гайки в нижнюю часть Т-образных гаек. Гайки должны плотно прилегать и не выпадать. Если прилегание неплотное, используйте суперклей и будьте осторожны, чтобы клей не попал на резьбу.

Шаг 2: Вставьте заглушки

Вставьте установочные заглушки в держатель. При желании вы можете использовать суперклей, чтобы навсегда приклеить заглушки к держателю.

Шаг 3: Вставьте винты

Вставьте винты M2,5 до упора в отверстия для винтов заглушек.

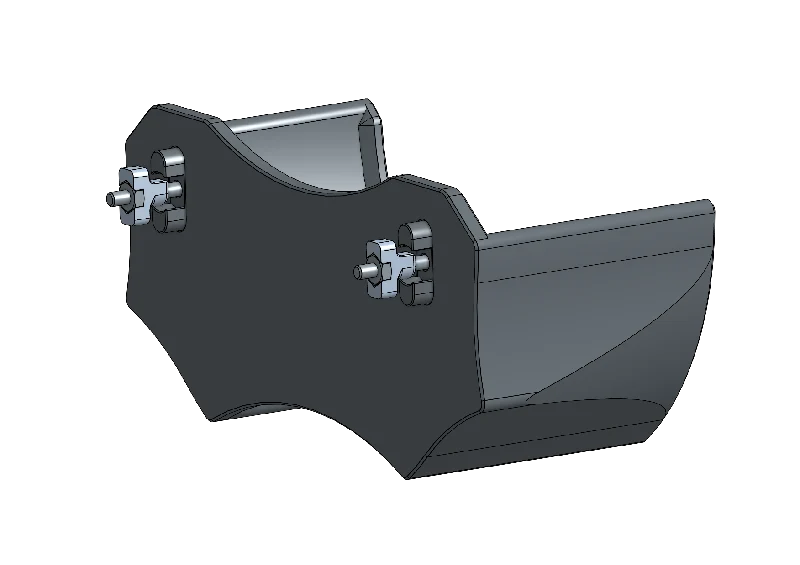

Шаг 4. Установите Т-образные гайки

Прикрутите Т-образные гайки к задней части держателя до тех пор, пока между Т-образными гайками и держателем не останется зазор около 2 мм.

Шаг 5: Установка

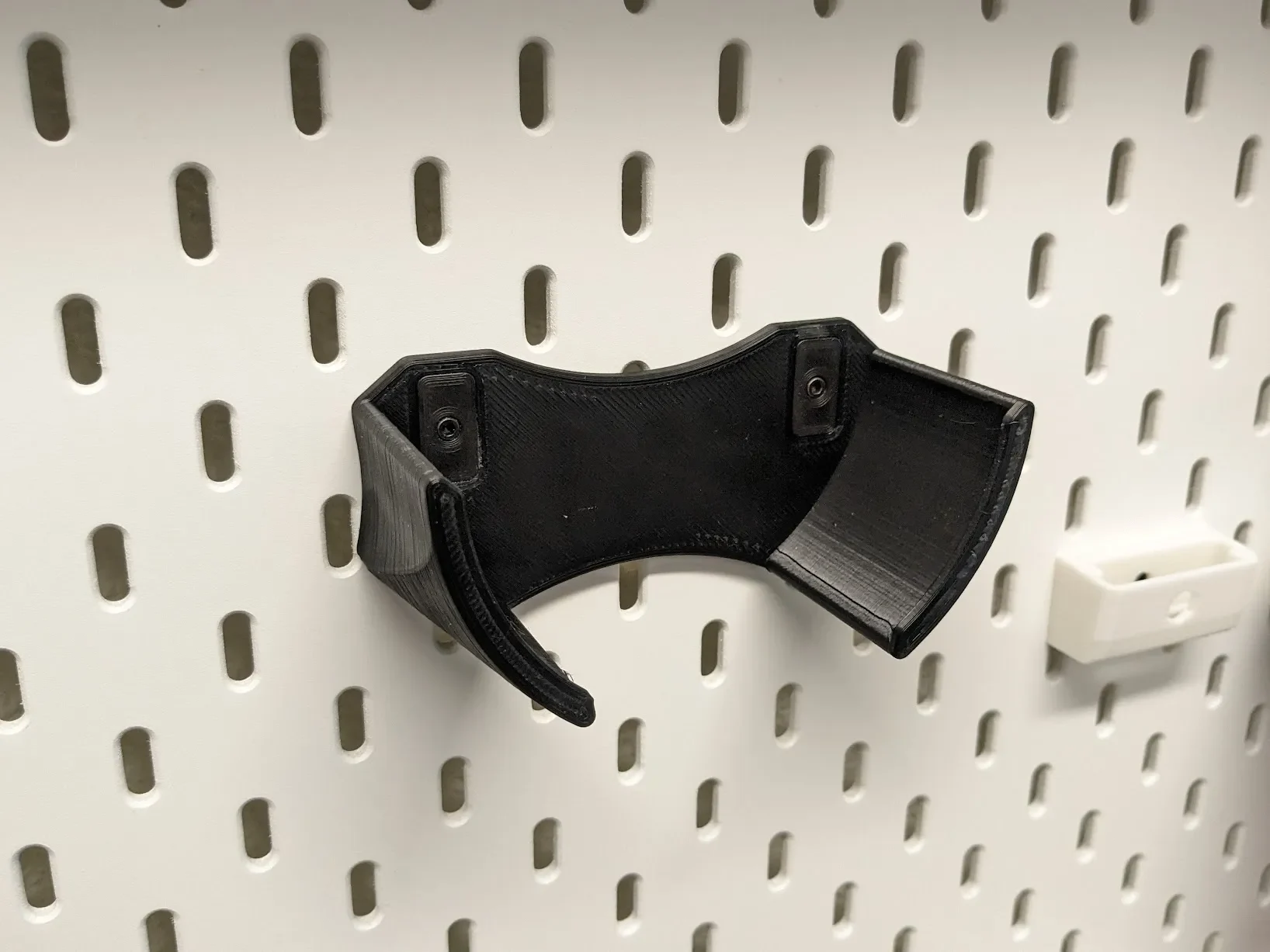

Выровняйте Т-образные гайки в вертикальном положении и вставьте всю сборку в нужные отверстия на перфорированной панели.

Сохраняя некоторое давление на отвертку, затяните винты. Т-образные гайки займут горизонтальное положение.

Удаление

Чтобы снять, ослабьте винты примерно на пол-оборота и снимите весь узел с перфорированной панели.
