Дети теперь играют в миксер с миской! - Никаких поддерже...

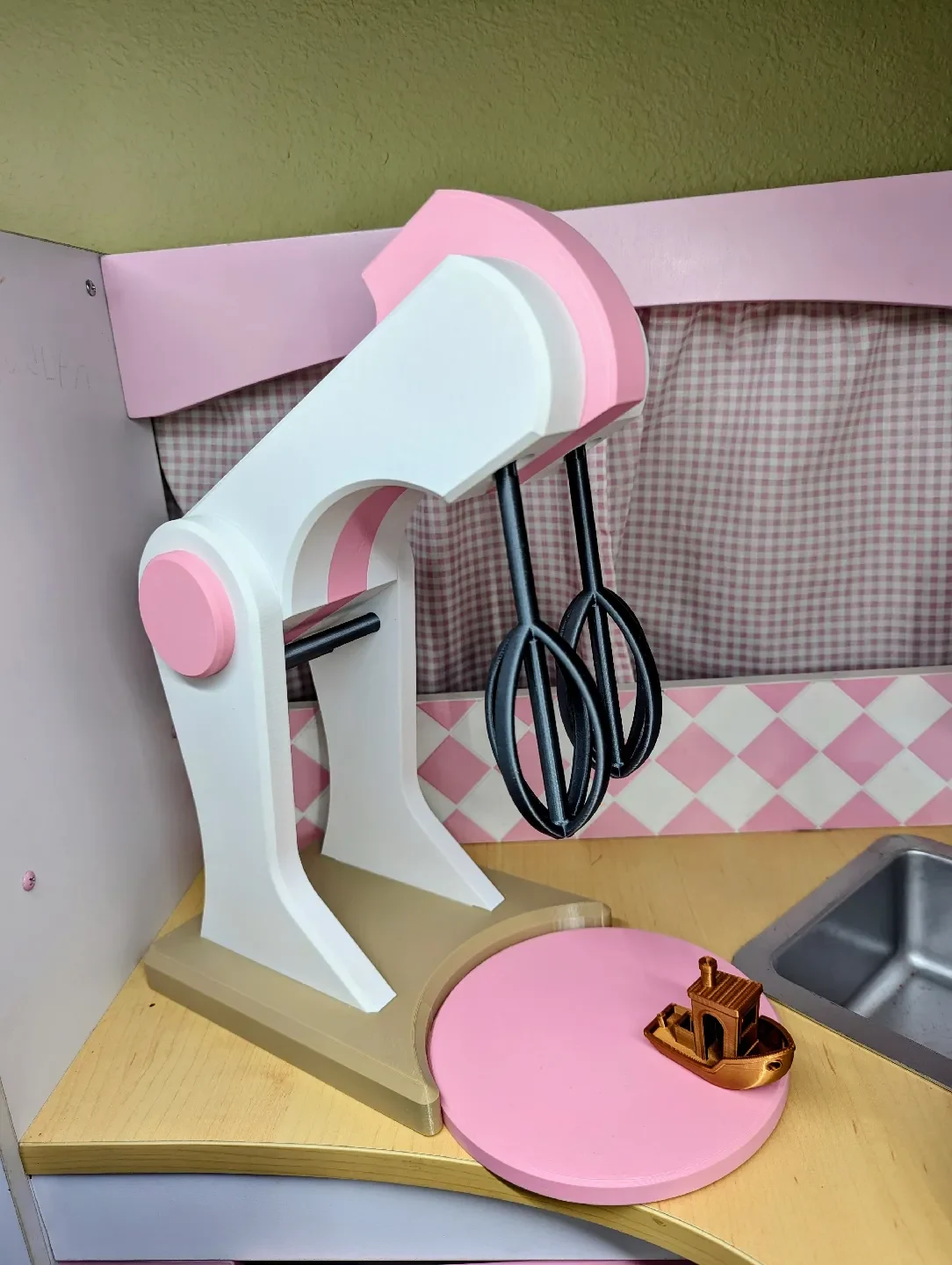

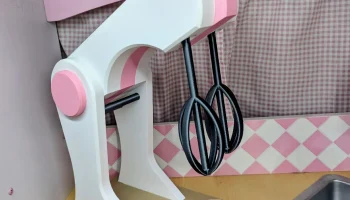

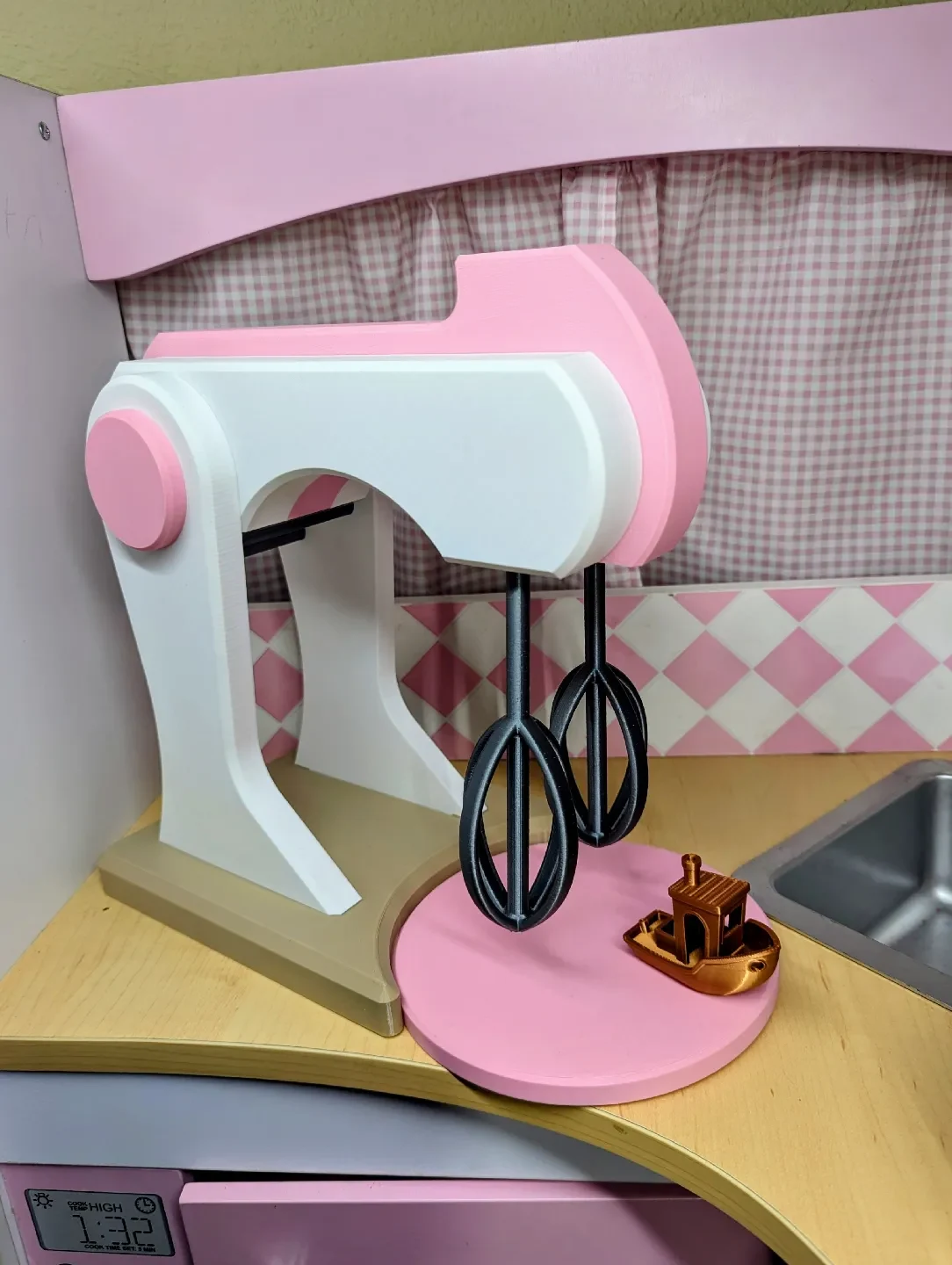

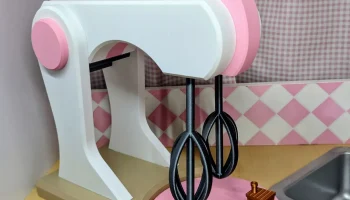

Это распечатанное изображение детского игрового микшера, который я видел много лет назад. Я протестировал каждую часть, и никакие опоры не нужны. Однако в зависимости от возможностей вашего принтера вылетать; некоторые детали могут получить выгоду от поддержки, и это указано в разделе настроек печати.

Различные детали соединяются или соединяются друг с другом по-разному, что упрощает сборку. Защелки тугие и требуют умеренного усилия. Поворотная планка и винт были разработаны таким образом, чтобы иметь возможность регулировать натяжение головки миксера. Таким образом, миксер должен оставаться в верхнем положении. Можно добавить клей, чтобы винт оставался на месте.

Я добавил два файла проекта, чтобы упростить печать. Таким образом, параметры печати, которые я использовал ниже, уже настроены. Некоторые файлы должны состоять из двух одинаковых частей, и это указано в разделе примечаний к файлу. Кроме того, я обнаружил, что добавление дополнительного периметра к крупным деталям помогает улучшить адгезию верхнего слоя фаски. Также включены файлы STEP для каждой части.

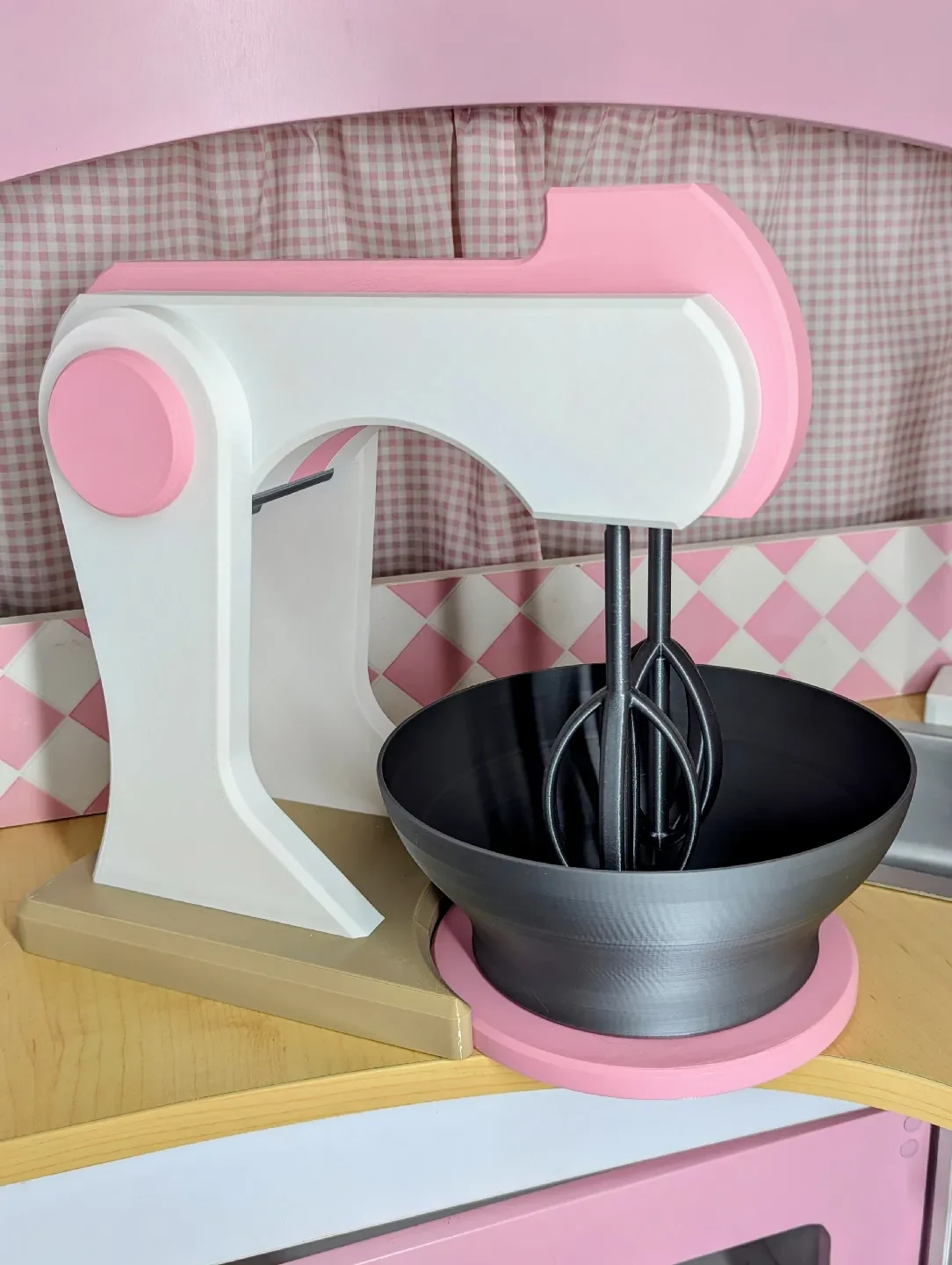

Мои дети сообщили мне, что для этого нужна миска. Поэтому я создал простую чашу, не нуждающуюся в опорах. Файл называется «Kids Mixer Bowl.3mf».

Настройки печати
Основание сзади и спереди = опоры являются дополнительными, стандартные сбалансированные настройки 0,20.
Ножки = опоры не являются обязательными, мне пришлось увеличить толщину стенки до 4 из-за проблем с прилипанием слоев в верхней части фаски, стандартные сбалансированные настройки 0,20.
Боковые стороны и середина = стандартные сбалансированные настройки 0,20
Поворотная планка и винт, стопорные планки, стопорный штифт = тип заполнения к гироиду при 20%, стандартные сбалансированные настройки 0,20
Венчики = добавить поля, тип заполнения к Gyroid на 15%, добавить модификатор заполнения 30% к верхнему соединителю. Это для увеличения силы, стандартные 0,20 сбалан��ированные настройки. Если у вас возникли проблемы с отпечатком, обычно это было около отметки 34%, я обнаружил, что увеличение температуры сопла на 10 градусов решает эту проблему.
Чаша = стандартные 0,20 сбалансированные настройки
Используемые нити
Prusament PETG Signal White = ножки, левая и правая боковые части и стопорный штифт
Polymaker PETG Pink = поворотная планка и винт, передняя часть основания миксера и средняя часть.
Polymaker PETG Silver = стоп-бар x2, венчик x2, чаша
Sunlu PETG Дуб = Задняя часть основания смесителя
Сборка
Шаг 1. После распечатки всех деталей сначала соберите две основные части: «Задняя часть детского миксера» и «Передняя часть детского миксера». Это сделано для того, чтобы не развалиться после сборки. Это плотная посадка и требует некоторого усилия.
Шаг 2. Прикрепите левую детскую ножку миксера к основанию, полученному в шаге 1. Затем прикрепите две стопорные планки к левой ножке. Наконец, прикрепите «правую детскую ножку миксера» к основанию, убедившись, что две стопорные планки находятся в двух установочных отверстиях, прежде чем полностью прикрепить. Это плотная посадка и требует некоторого усилия.
Шаг 3. Соберите насадку миксера, прикрепив «Стопорный штифт детского миксера» к «Левой стороне детского миксера». Затем поместите среднюю часть детского миксера поверх левой боковой части. Наконец, поместите «Правую сторону детского миксера» поверх средней части.
Шаг 4. Возьмите «Поворотную планку детского миксера» и частично поместите ее в левую ногу. Возьмите насадку миксера, полученную в шаге 3, и вставьте ее между двумя ножками. После установки протолкните поворотную планку через узел головки миксера и правую ножку. Наконец, прикрепите «поворотный винт детского миксера» к поворотной планке и при необходимости отрегулируйте натяжение.
Шаг 5. Прикрепите два венчика к насадке миксера. Венчики были спроектированы так, чтобы их можно было сн��мать или заменять.
