Специи на вращающейся подставке

Описание

Набор отлично подходит для хранения специй на кухонной и обеденной стойке. Специи аккуратно хранятся и легко доступны благодаря вращающейся подставке.

На каждом этаже есть место для 9 баночек со специями.

Детали действительны для бутылок диаметром менее 47 мм (больше или меньше) и высотой менее 140 мм. Если вам нужно поставить бутылки для специй меньшего размера, вы можете сконструировать адаптер для отверстий бутылок.

Совместимость

ИКЕА ГУЛФДИСК

ИКЕА ЦИТРОНХАЙ

Тескома СЕЗОН

Все типы баночек для специй протестированы.

Баночки для специй ИКЕА имеют диаметр стекла 43 мм, высоту 81 мм GULDISK и 121 мм CITRONHAJ.

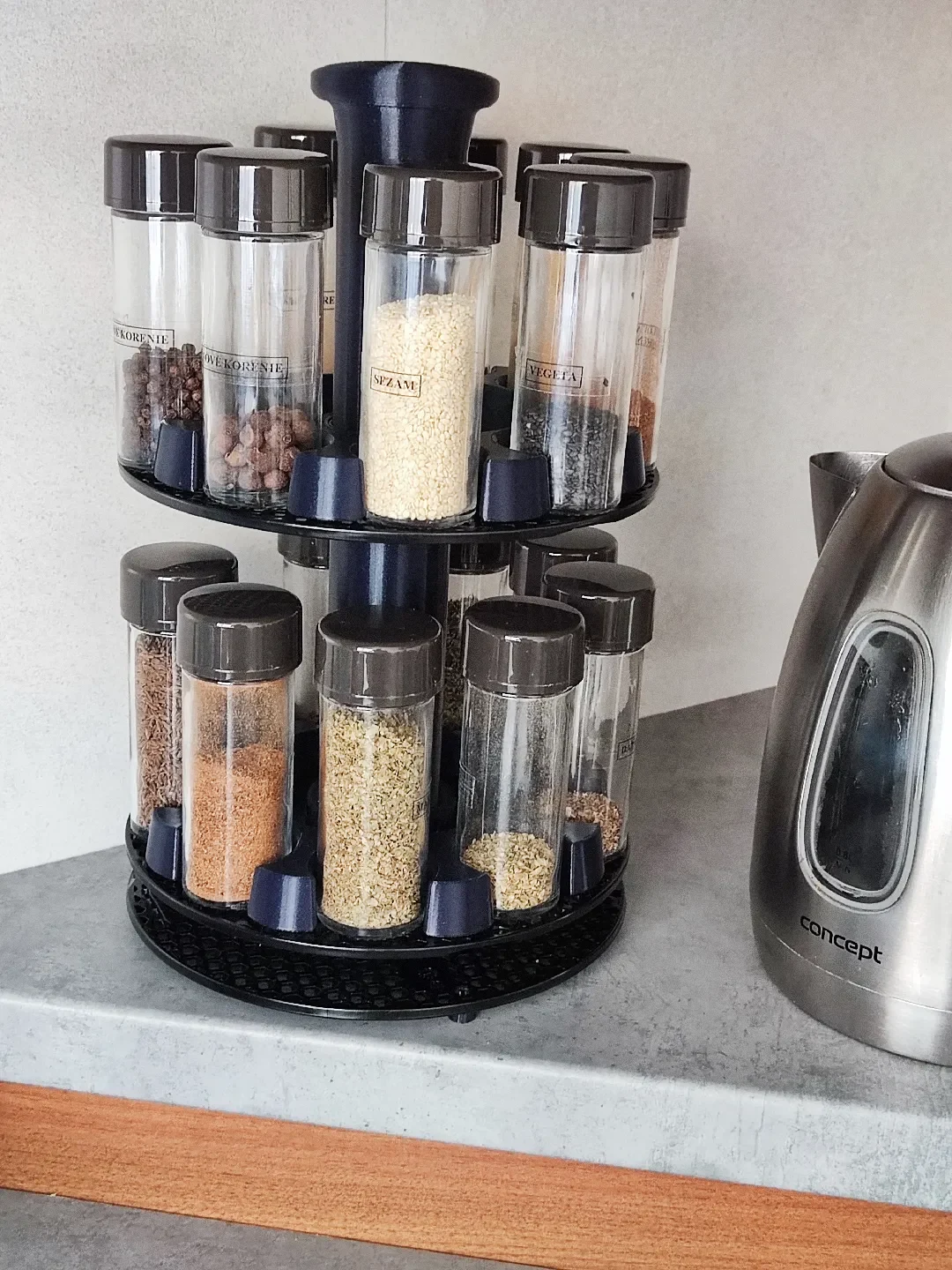

Tescoma SEASON имеет д��аметр стекла 40 мм и высоту 113 мм.

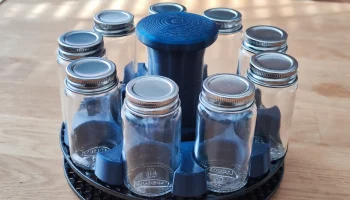

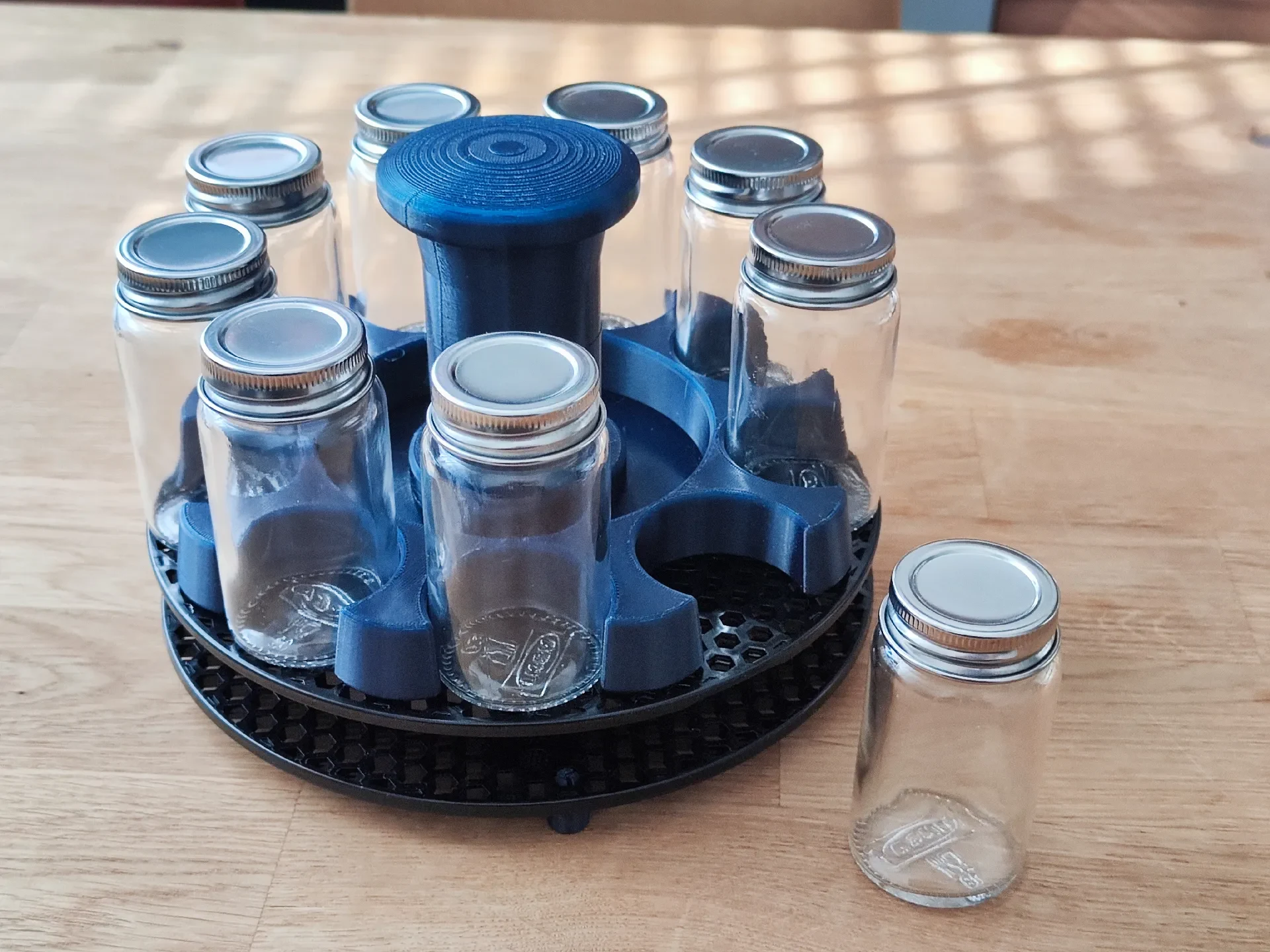

ГУЛФДИСК

ЦИТРОНХАЙ/СЕЗОН — Отличаются только диаметром выреза в держателе.

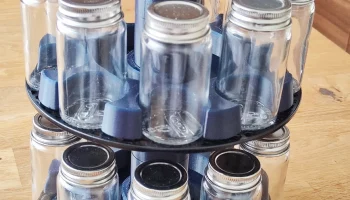

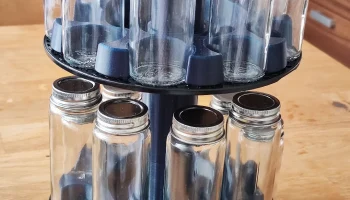

Конечно, возможны и другие комбинации. Нижний этаж CITRONHAJ, верхний этаж GULFDISK.

Технические детали

Оптимизирован для сопла диаметром 0,4 мм.

Высота слоя: 0,2 мм

Материал: ПЭТГ

Для резьбы М18 Для резьбы М18 используется узор-заполнение Гироид плотностью 40% с 4 стенными петлями, все остальные детали имеют плотность 25% с 2 стенными петлями.

В фотографиях использована нить: Prusament PETG Shimmering Violet.

Инструкции по сборке:

Распечатайте модели согласно инструкции.
Вся модель работает без каких-либо дополнительных деталей. Никаких подшипников или винтов не требуется.

Основа подставки — боковые части шпули «Прусамент».

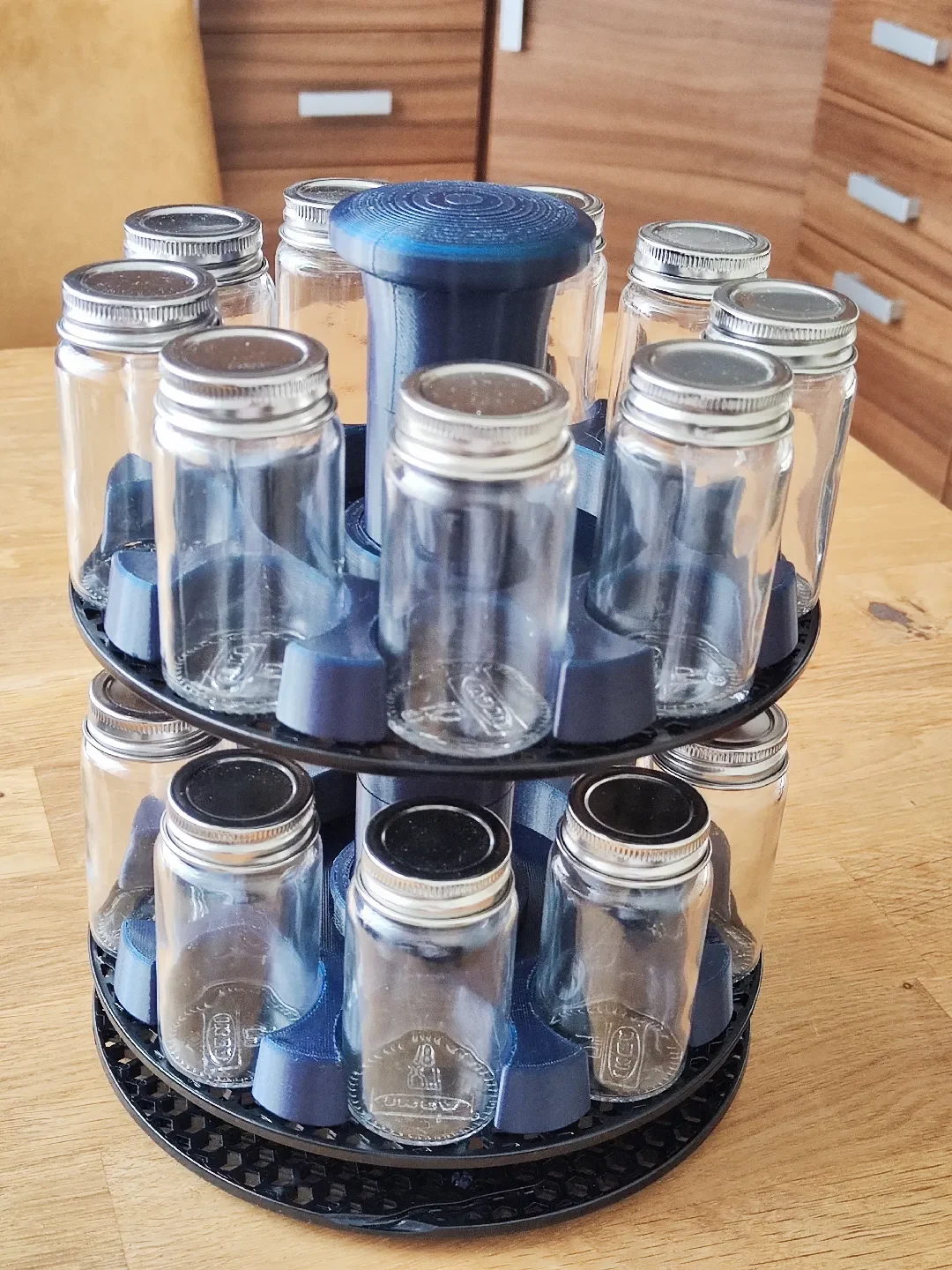

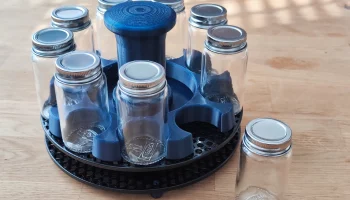

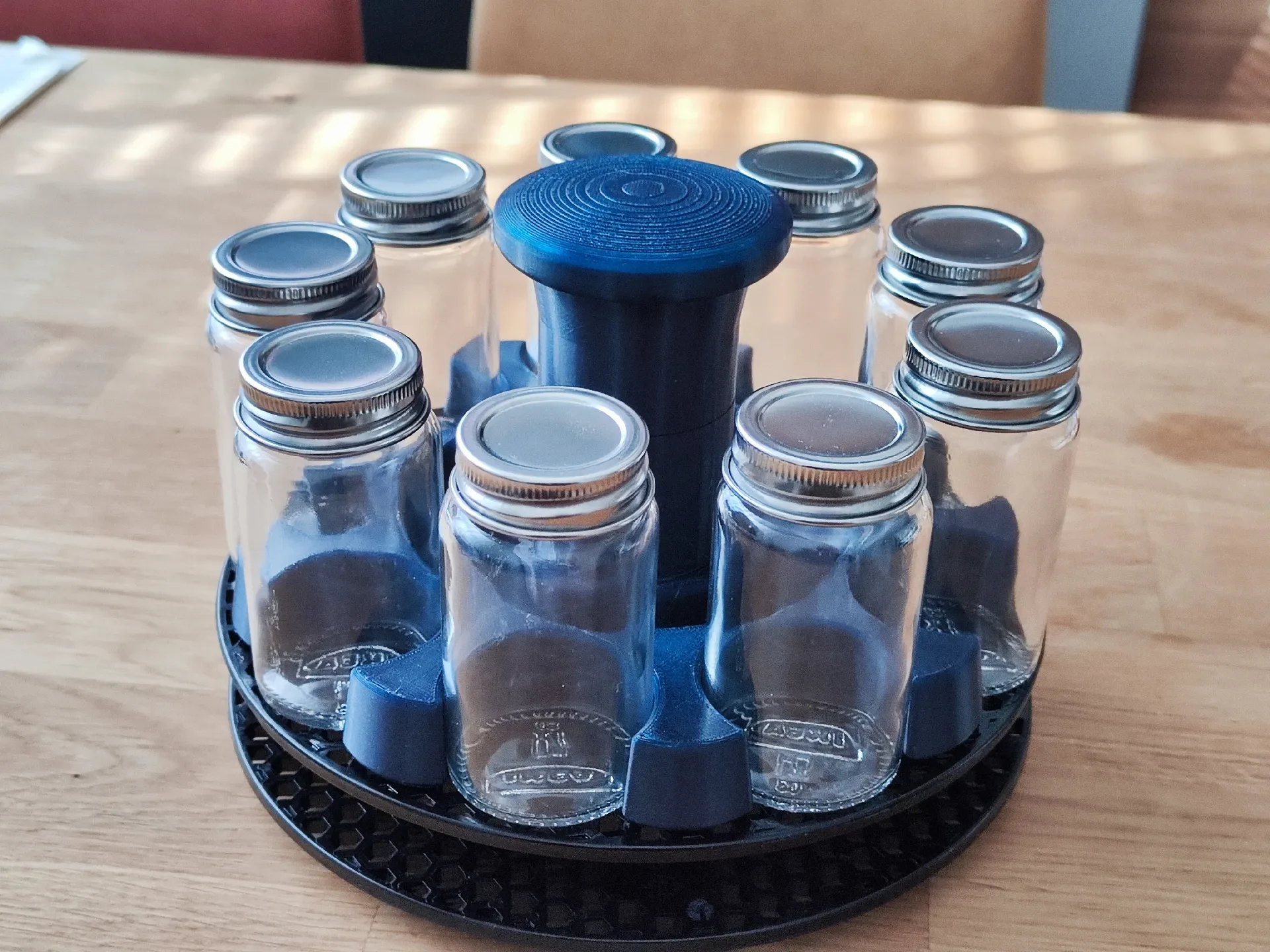

Для одноярусной версии требуются две детали, а для двухъярусной версии — три штуки.

Примечание. Резьба M18 легко выдержит вес двух ярусов баночек для специй.
Вес 18 ИКЕА ГУЛФДИСК составляет 1332 г. Вес 18 штук ИКЕА ЦИТРОНХАЙ составляет 1908 г.
Из-за веса пустых баночек для специй я старался складывать их только в три яруса. Дополнительные уровни можно использовать на свой страх и риск.

Внимание: резьба М18, несмотря на то, что на ней используются другие параметры печати, может сломаться при слишком сильном затягивании. Рекомендую аккуратно затягивать вручную, значительных усилий не требуется. Зазор между резьбами не слишком большой, поэтому детали не разлетаются. Если есть опасения, что они могут развалиться, я рекомендую склеить их вместе.
Я считаю эти нити самой хрупкой частью. Но даже после нескольких дней использования заметных повреждений нет и все работает как надо.

Для сборки потребуется шестигранный ключ на 6 мм.

Процедура сборки:

Разберите шпулю Прусамента и вставьте ножки снаружи в одну из сторон. Рекомендуется минимум 4 штуки.

Вставьте гайку в катушку и закрепите ее ответной частью.

Возьмите другую сторону катушки, вставьте в нее средний поворотный кронштейн и закрепите его с помощью кронштейна с прорезями. Установите на отметку.

Для многоярусной подставки возьмите еще одну катушку, центральную консоль и закрепите ее кронштейном с прорезями.

Прикрутите второй пол к первому стопорным винтом. Используйте шестигранный ключ на 6 мм. Чтобы винт не сломался, не нужно прилагать много усилий.

Прикрутите держатель к верхней части согласно собранной конструкции.

Добавьте специи и наслаждайтесь.

В папках содержатся 3D-модели сборок для облегчения сборки.

Примечания к проектированию

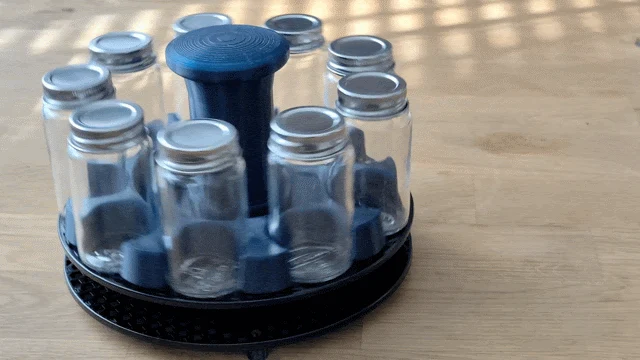

Целью было разработать полезное кухонное оборудование без необходимости использования других соединительных материалов. Усилия заключались в том, чтобы минимизировать количество деталей, но при этом сохранить функциональность. Например, важна высота круга, в котором расположены баночки со специями, чтобы специи не выпадали при вращении. Также совместимость между одноуровневой и двухуровневой версией. Обновление до двухъярусной версии осуществляется простым откручиванием верхнего кронштейна и вставкой следующего яруса. Вращение плавное и непрерывное даже без использования подшипников.

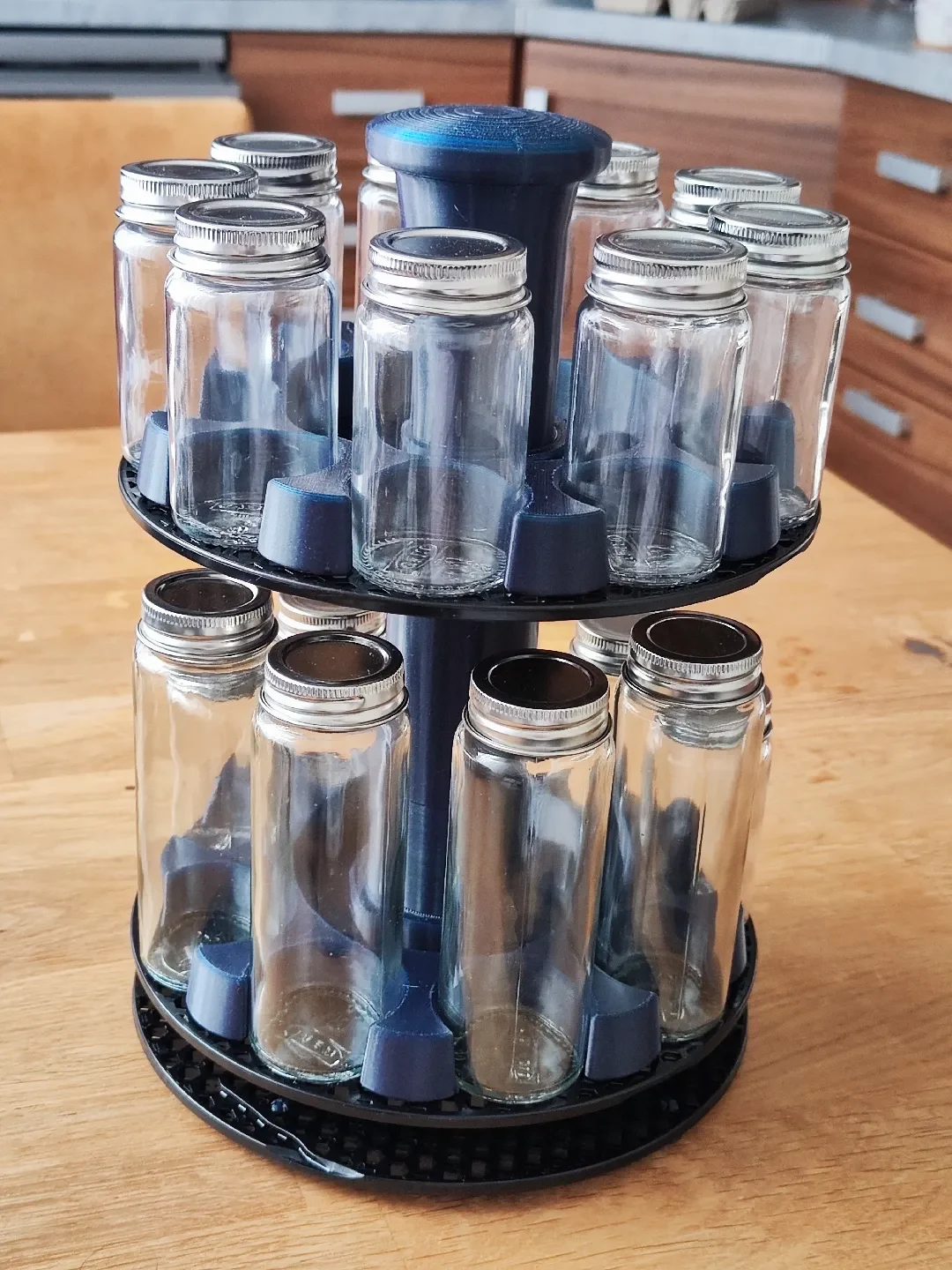

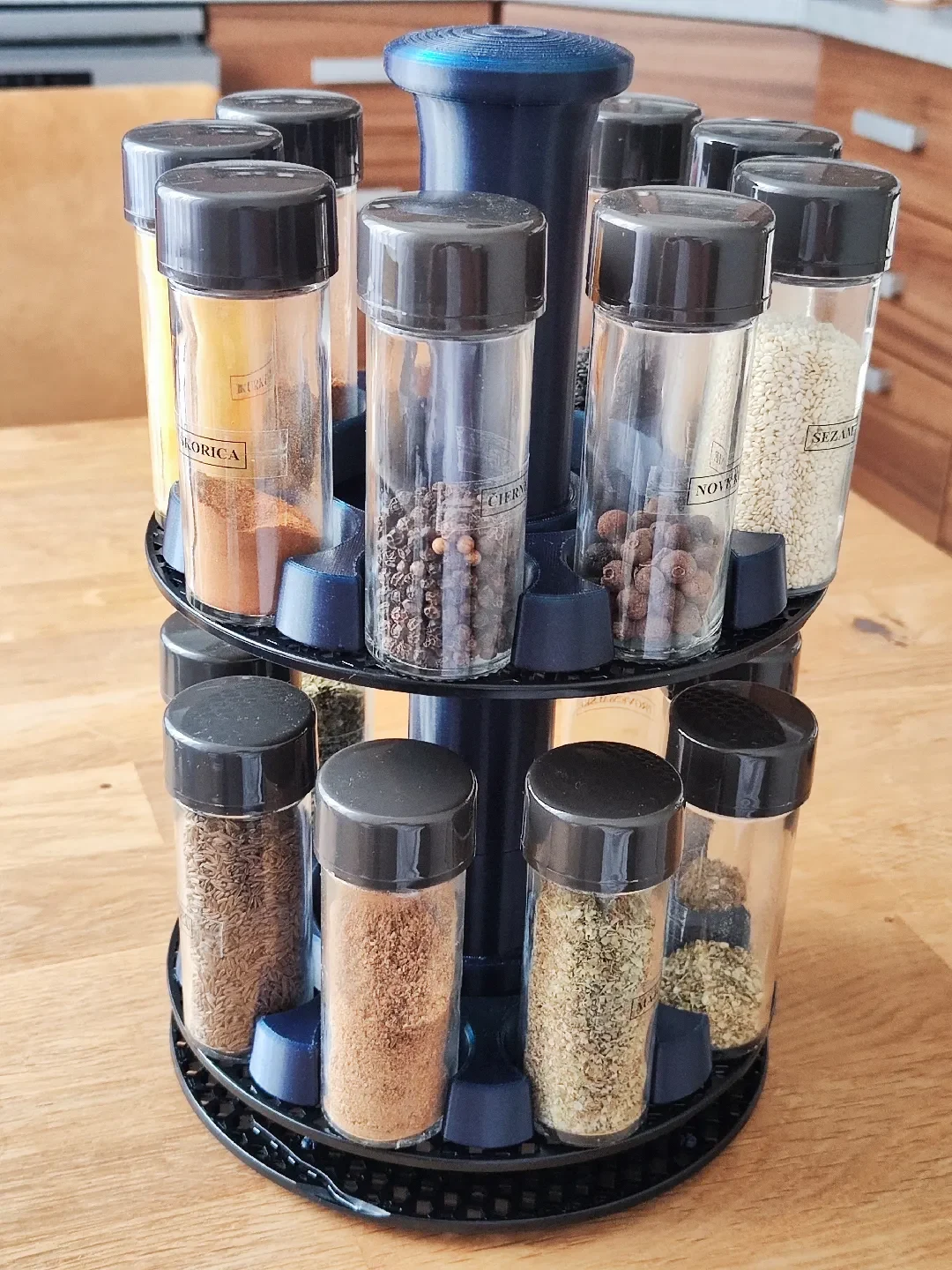

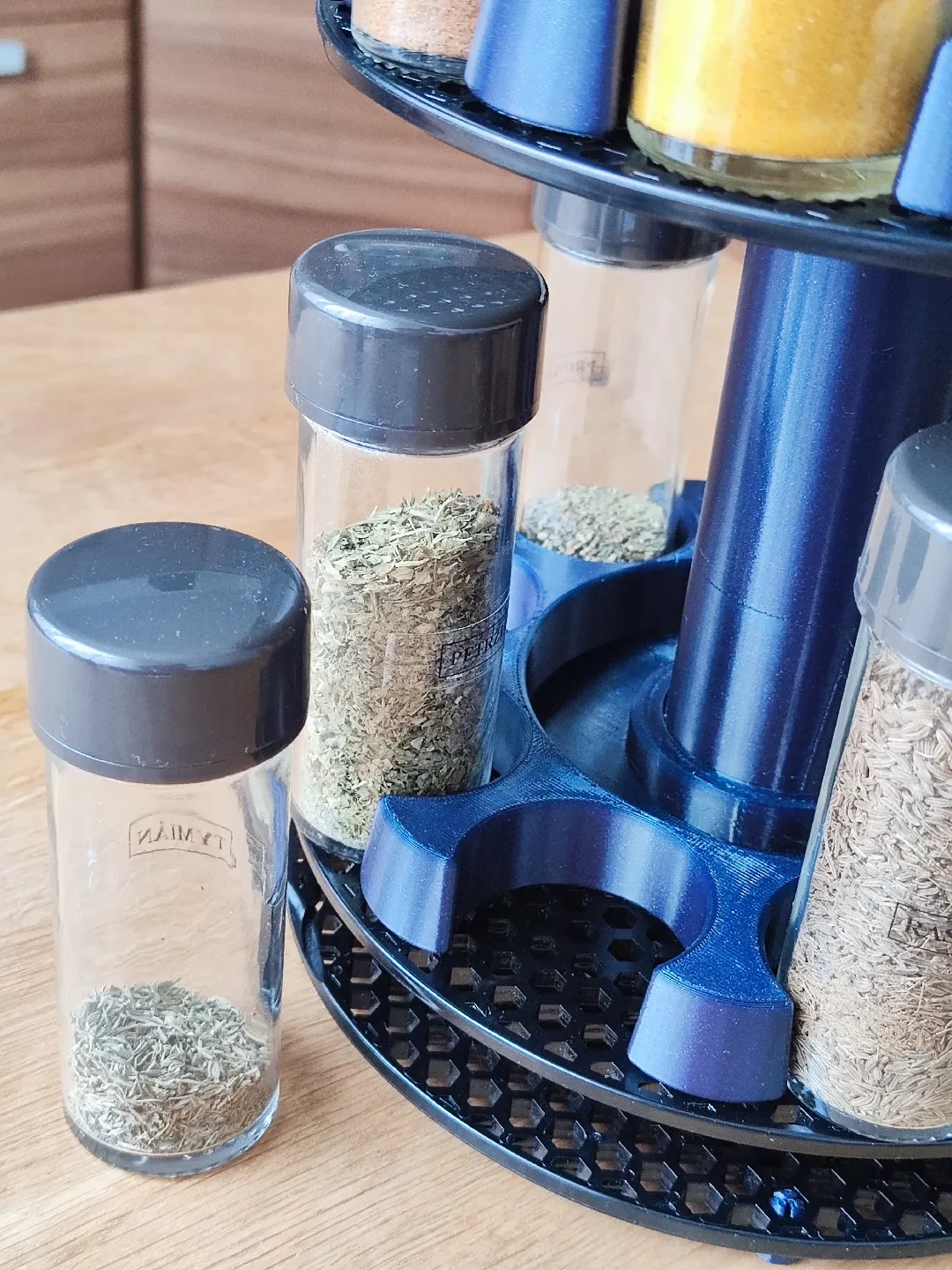

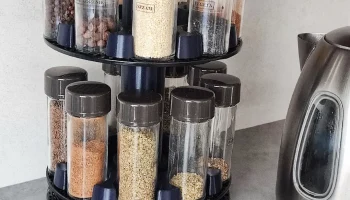

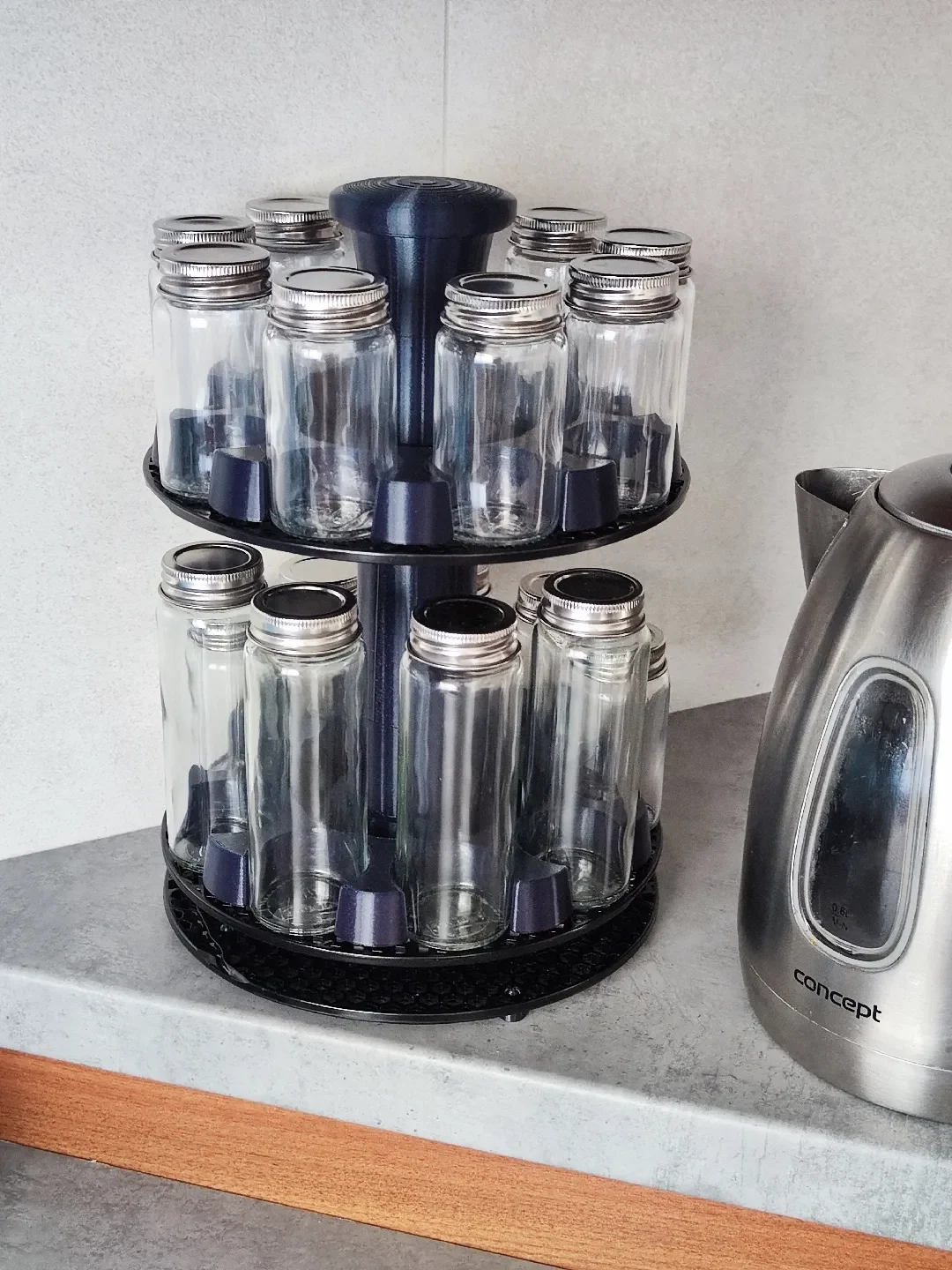

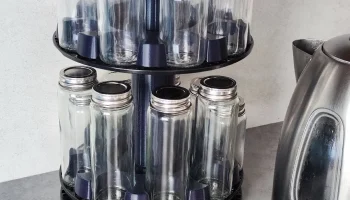

Сфотографировано с

ИКЕА ГУЛФДИСК, ИКЕА ЦИТРОНХАЙ, Тескома СЕЗОН

и, конечно же, катушка Прусамента.
