Модульный ящик-органайзер для корма для домашних животны...

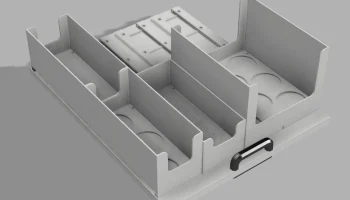

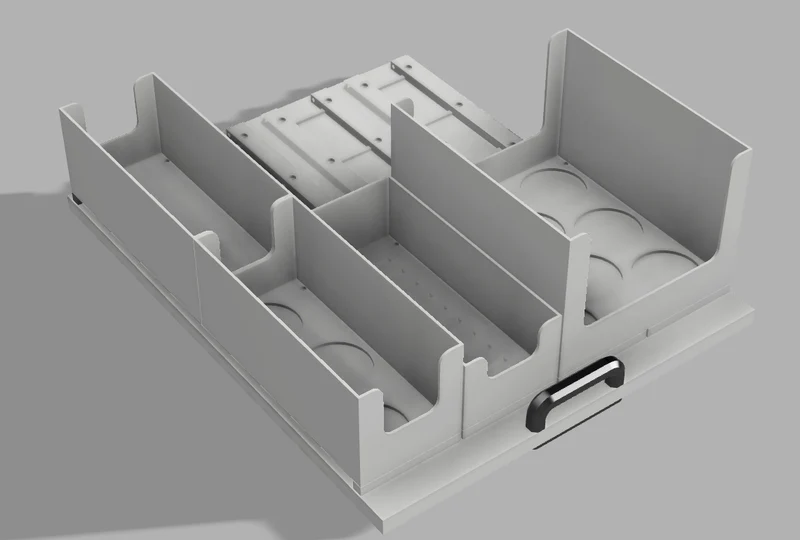

Поскольку мои кошки — маленькие гурманы, им требуется разнообразная еда. Чтобы наконец избавиться от хаоса различных видов корма для кошек, я разработал полностью модульный органайзер для корма для домашних животных. Моя цель заключалась в том, чтобы иметь возможность легко видеть и достать все виды кошачьего корма. Конструкцию можно расширить, чтобы она соответствовала имеющемуся пространству, подробности см. ниже.

Особенности:

Модульная конструкция: используйте чашки, которые больше всего подходят вашим питомцам.

Пока доступны четыре стиля (см. изображения для справки):

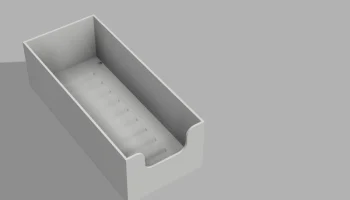

мешочки

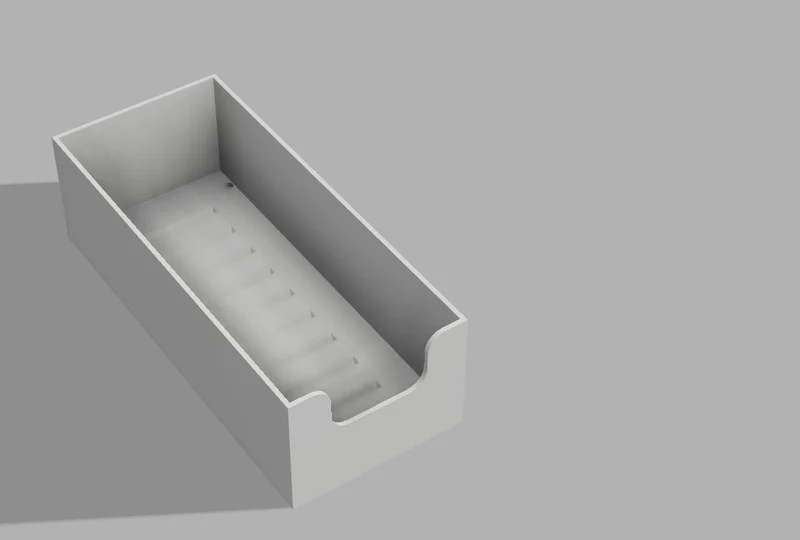

лотки (универсальные с мешочками)

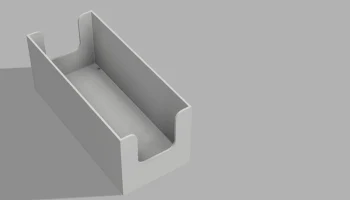

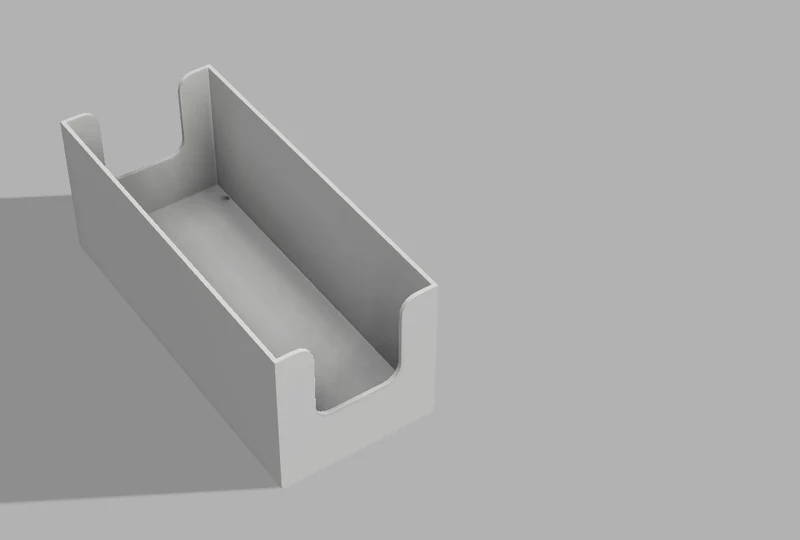

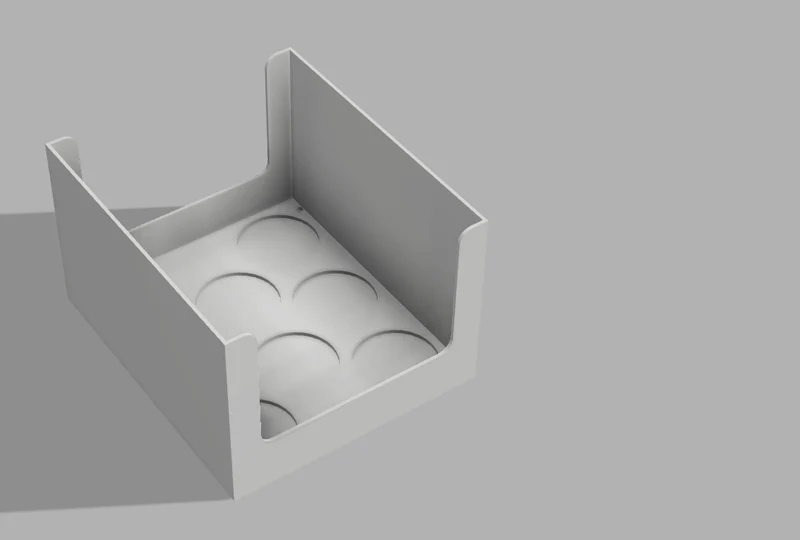

маленькие банки (на одну чашку, многоразовые для пакетов)

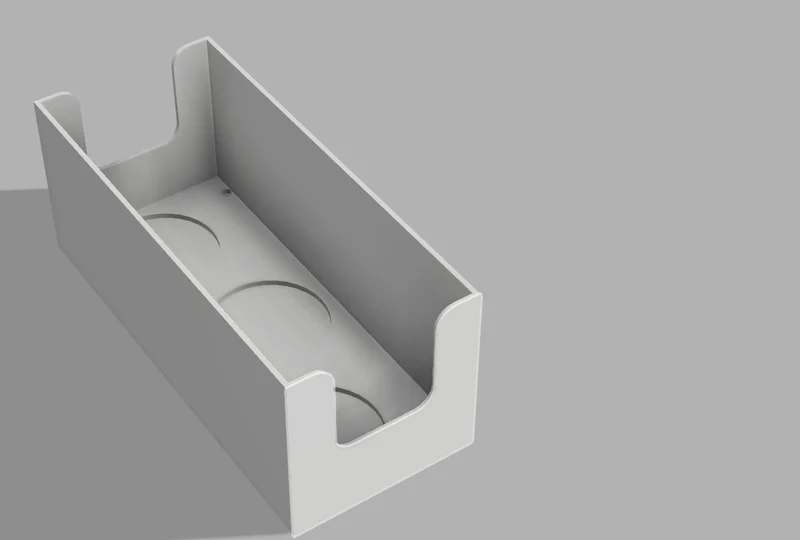

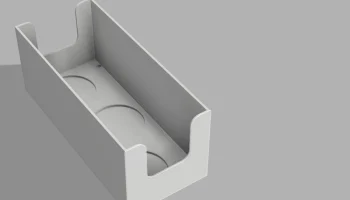

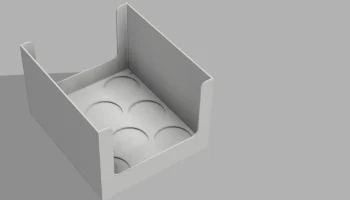

маленькие банки (двойная чашка)

Легко менять чашку — меняйте без инструментов!

Легко печатать — подставки не требуются

Выдвижной — возможны дополнительные ряды (каждый ряд занимает 10 см пространства)

Легко собрать с помощью печатного инструмента для выравнивания

Эту конструкцию теоретически также можно стационарно установить в шкафу, хотя это сводит идею к простому набору чашек для корма для домашних животных.

Спецификация:

ок. 2,5 кг PETG (или вашего любимого материала)

4 вставки с подогревом M3 на чашку (макс. длина M3x5,7)

для всех одинарных чашек вам потребуется в общей сложности 32 вставки M3.

Обратите внимание: если вы используете двойную чашку, вам понадобится меньше вставок.

2x подогреваемые вставки M3 для ручки

4 винта M3x10 на чашку

все одинарные чашки: 32 винта M3x10

Фанера или другое основание длиной 50 см и шириной 40 см.

ширину можно легко регулировать с шагом 10 см в зависимости от вашего пространства.

Направляющие для нижнего крепления ящика длиной 450 мм.

Я использовал их с Amazon (непартнерская ссылка: www.amazon.de/dp/B0D5CYXPV1?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1).

Несколько шурупов для крепления направляющих ящика к фанере (не указано).

Несколько шурупов для крепления направляющих к фанере (рекомендуется 4x12 или 4x16).

2x M3x25-30 для ручки, в зависимости от толщины вашей фанеры

Альтернатива для вставок с подогревом:
Также можно приклеить монтажные рейки к чашкам. Если вы это сделаете, держите все правильно с помощью зажимов, чтобы обеспечить посадку. Кроме того, вы должны предотвратить коробление во время печати тех деталей, которые вы планируете склеивать. Если вы используете вставки с подогревом, то можно немного отогнуть покоробленные отпечатки, скрутив все вместе.

Распечатать инструкции:

Распечатайте следующие модели в каждой строке:

1x рельс_передний

1x рельс_обратно

4x монтажные направляющие

2x одиночные чашки (стиль не имеет значения)

1x стопорный штифт

Распечатайте файл mount_helper

Распечатайте ручку и handle_plate

Настройки

Периметры: 4x

Заполнение: 15 % сетка или гироид.

Никакие опоры не нужны

Обратите внимание: стопорный штифт должен перемещаться внутрь и наружу с небольшим усилием. Отрегулируйте масштаб на 1-2 %, если это не относится к вашему принтеру/нити.

Инструкции по сборке:

Распечатайте и купите все детали.

Прикреп��те направляющие для ящиков к шкафу.

Прикрутите направляющие к фанере.

Установите все нагревательные вставки на монтажные рейки.

Прикрепите монтажные направляющие к чашкам с помощью 4 винтов M3x10. Следите за правильной ориентацией направляющих (боковые стороны, расположенные под углом внутрь).

Используйте напечатанную инструкцию mount_help, чтобы нарисовать место крепления на фанере. Для этого проведите распечатанную деталь вдоль левой и правой стороны фанеры и проведите линию через предложенные отверстия.

Совместите направляющие по нарисованной линии и отметьте точки сверления.

Предварительно просверлите отверстия в нужных местах и ​​прикрепите направляющие к фанере. Оставьте достаточно места спереди для ручки.

Просверли��е отверстия для ручки спереди. Используйте ручку_плиту в качестве руководства для правильного измерения. Закрепите ручку с помощью двух длинных винтов М3 (длина зависит от толщины фанеры).

Вставьте чашки сзади.

Зафиксируйте каждый ряд стопорным штифтом. Штырь не обязательно должен оставаться там твердым. Само по себе движение не выбьет штифт из положения.

Наслаждаться!

Я также поделюсь файлами дизайна (f3d) для дальнейшей адаптации и ремиксов сообщества. Я хотел бы увидеть ваши работы!

Если вы любите эту модель так же, как и я, буду очень благодарен за чашечку кофе через ko-fi.com/purrfect3d. Спасибо!
