Настенный модульный дозатор с насосами для мягкого мыла

ПРИМЕЧАНИЕ. Модели с маркировкой доступны в моем MakerWorld: makerworld.com/en/models/412523.

Описание

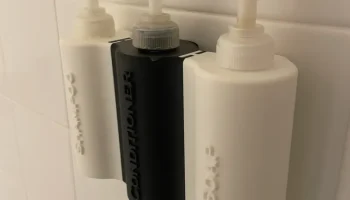

Встречайте полностью модульный дозатор!

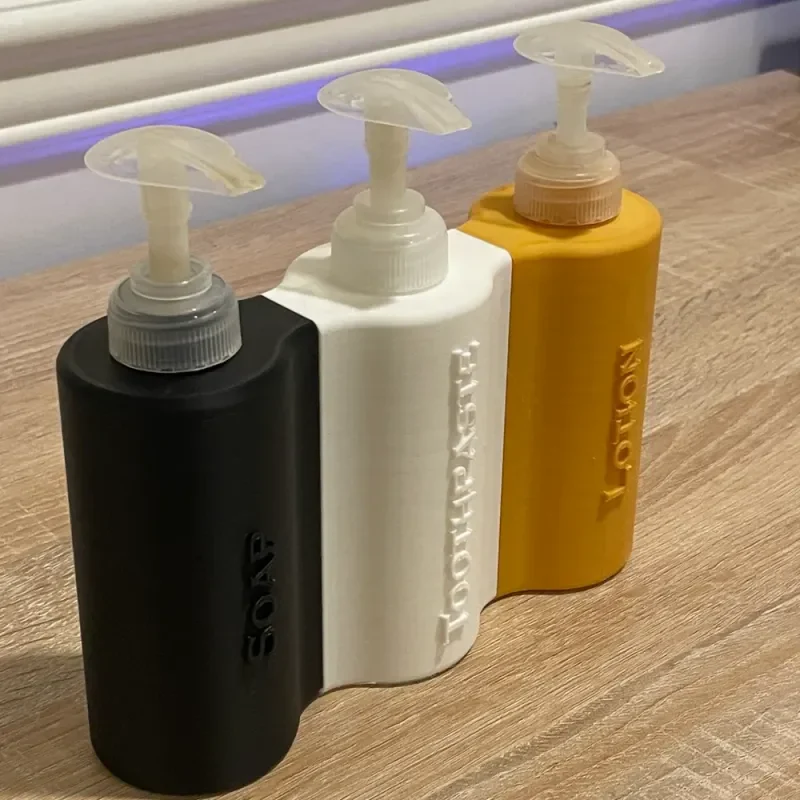

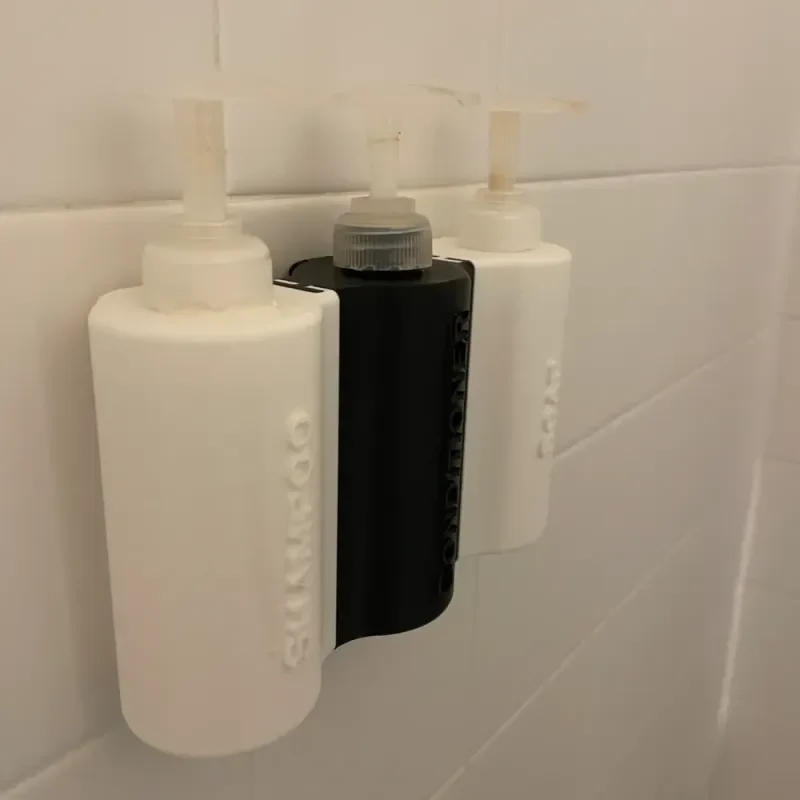

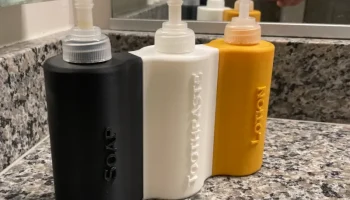

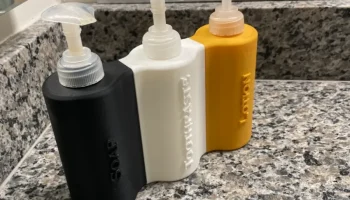

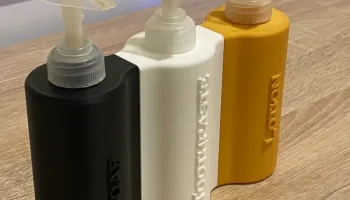

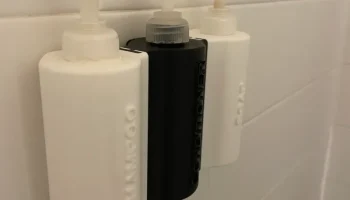

Его можно закрепить на стене или разместить на столешнице, и он создает ощущение более высокого качества и чистоты по сравнению со многими пластиковыми бутылками, которые, возможно, лежат у вас прямо сейчас. Кроме того, он может даже использовать насосы из пластиковых бутылок, поэтому ни��акого оборудования не требуется!

Он совместим и предназначен для использования с обычными насосами для мягкого мыла, которые можно отвинтить от пластиковой бутылки, в которой они поставляются, и навинтить прямо на них. Вот какие бутылочки я использовал:

Поскольку бутылки для мягкого мыла одноразовые, вы можете сохранять помпу каждый раз, когда собираетесь ее выбросить, и вы можете сделать это! В качестве альтернативы вы можете купить аналогичные насосы размером 24-410 (Примечание: я не могу проверить их соответствие, так как я их не покупал) — Размер винта на Fusion — это винт ANSI 1,0625 дюйма с 1 1/16-8 UN (понятия не имею, что означает последняя часть).

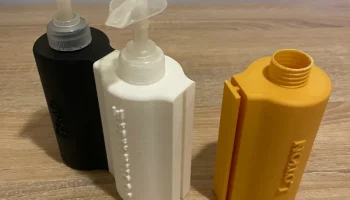

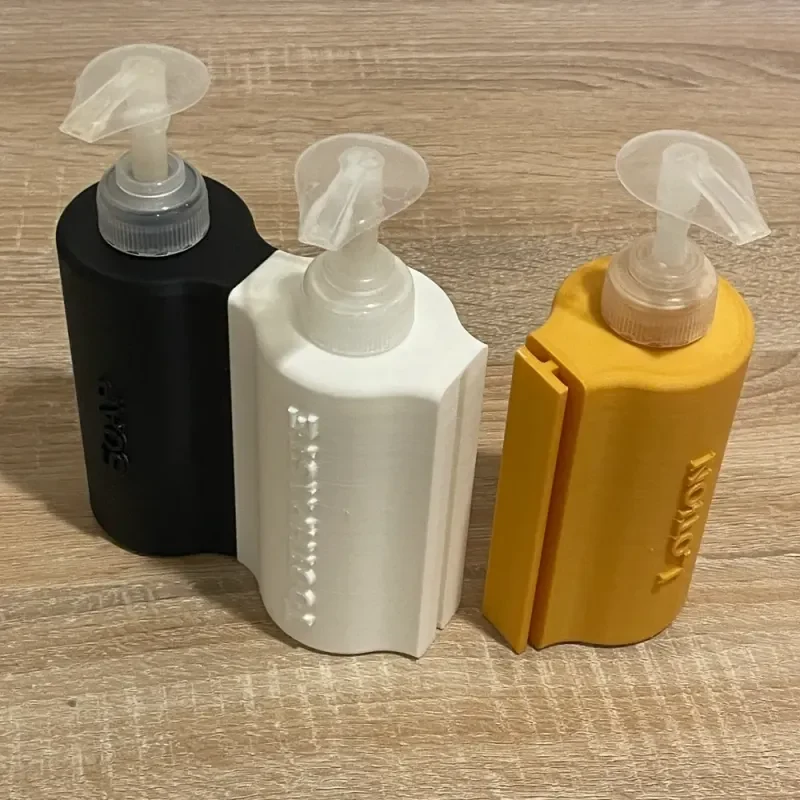

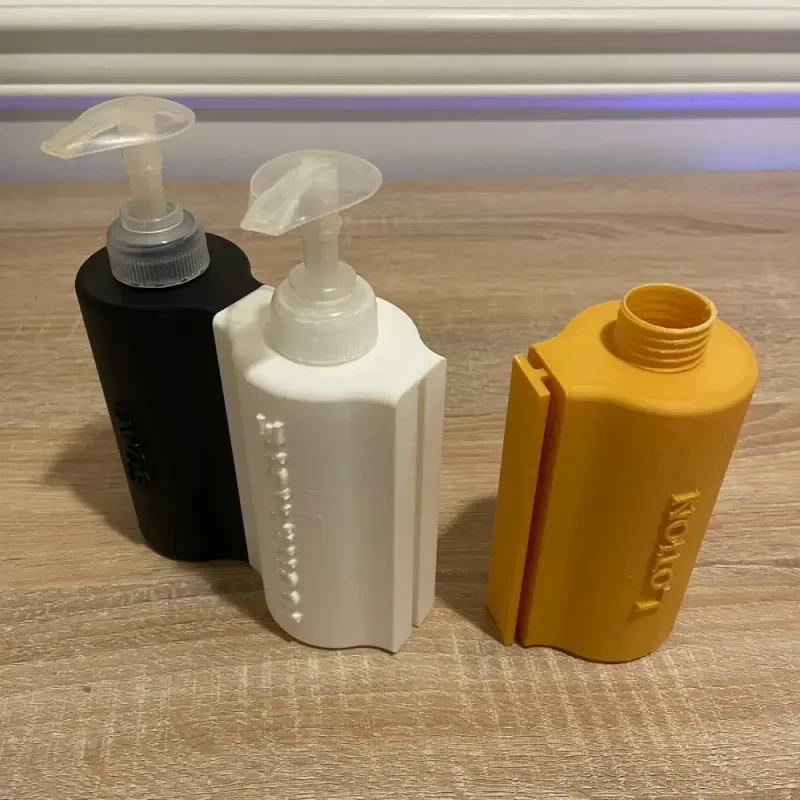

Эту модель можно печатать практически без опор (только три опоры для этикетки — если вы решите их включить), вес каждой модели составляет менее 50 г, а печать занимает менее двух часов! Вам понадобится только один левый и правый («концы»), и вы можете добавить столько центров, сколько захотите.

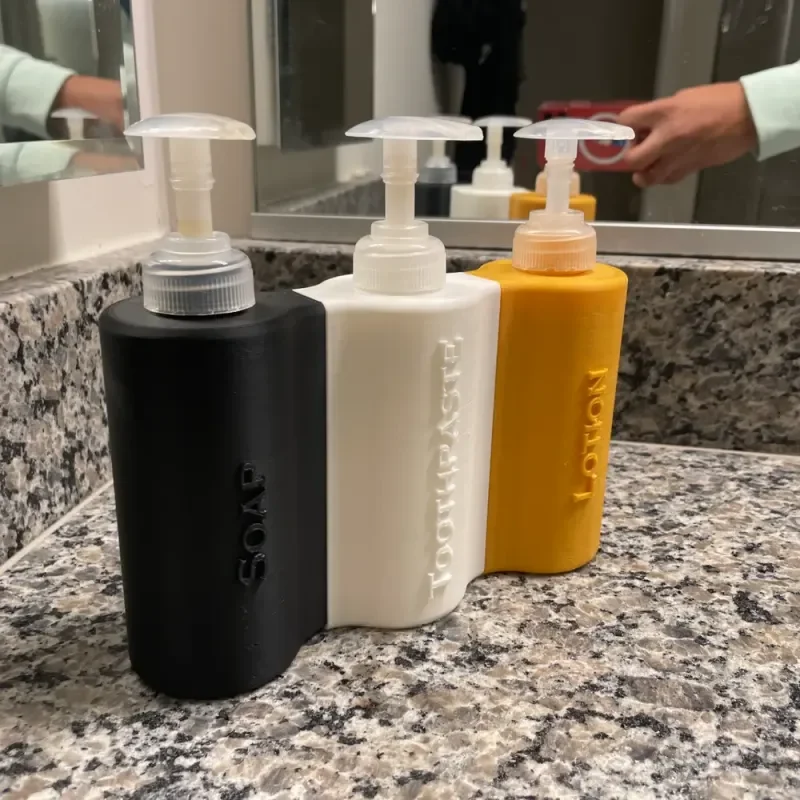

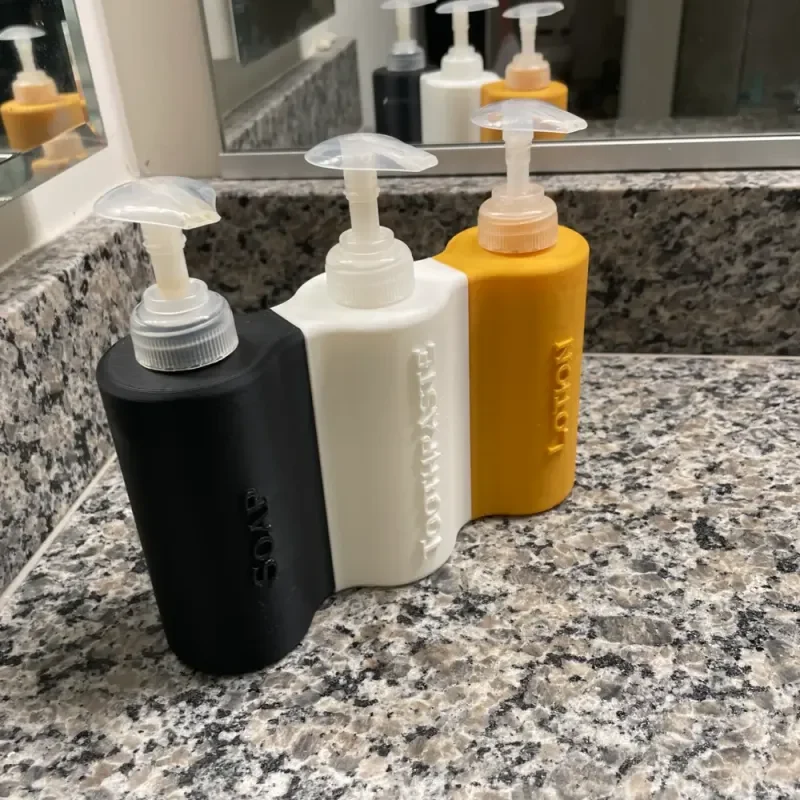

Что касается организации файлов, первые две папки содержат бутылки без маркировки: одна для настольной версии (круглая) и одна для настенной версии (с плоской задней частью). Две другие папки содержат предварительно маркированные бутылки с обозначением либо стены, либо столешницы, причем каждая этикетка имеет один вариант слева, один справа и один вариант по центру.

Инструкции по добавлению меток (требуется Fusion360):

Примечание. Если у вас есть запрос на ярлык, я, вероятно, смогу сделать его сам и отправить, поскольку это довольно легко сделать, если вы уже его настроили :)

Откройте файл f3d в режиме Fusion и постройте касательную плоскость к бутылке, которую хотите изменить. В f3d есть по одному каждого типа (левый, центральный, правый как для стены, так и для столешницы).
Создайте эскиз на касательной плоскости и перейдите к параметру эскиза. Шрифт и стиль, которые я использовал, приведены ниже:

0,375 в высоту и Copperplate Gothic Bold.

Поверните текст на 90 градусов и отцентрируйте его. Диаметр бутылки составляет 2,25 дюйма, поэтому вы можете создать линию построения и выбрать среднюю точку, как показано на изображении выше.
Чтобы получить больше меток, просто скопируйте и вставьте текст в новый эскиз, он уже будет выровнен, и вы сможете просто набрать его заново.

Примечание. Если вы не печатаете с использованием нити, безопасной для пищевых продуктов, КАТЕГОРИЧЕСКИ НЕСОВЕТУЕМ использовать их с ЧЕМ-либо, что попадает в рот! Пожалуйста, убедитесь, что вы используете этот продукт безопасно.
