Подставки для капсул и диспенсер Satisfactory DNA
Введение:
Это набор подставок в стиле Satisfactory, хранящийся внутри дозатора в виде капсулы ДНК. Капсула удерживает подставки внутри и позволяет легко вынимать их при необходимости, что делает ее одновременно функциональным настольным аксессуаром и забавным декоративным элементом для любого поклонника.
Базовая модель была максимально приближена к этому набору:
www.printables.com/model/1039870-satisfactory-all-parts
Затем вся капсула была масштабирована вокруг подставок, поэтому их размер стал основным эталонным размером.
Это не 100% точная копия внутриигровой модели, поскольку в процессе выяснилось, что некоторые детали в игре представляют собой не настоящую геометрию, а лишь текстуры. Так что в какой-то момент я перестал гнаться за идеальной точностью.
Файл FreeCAD прилагается.

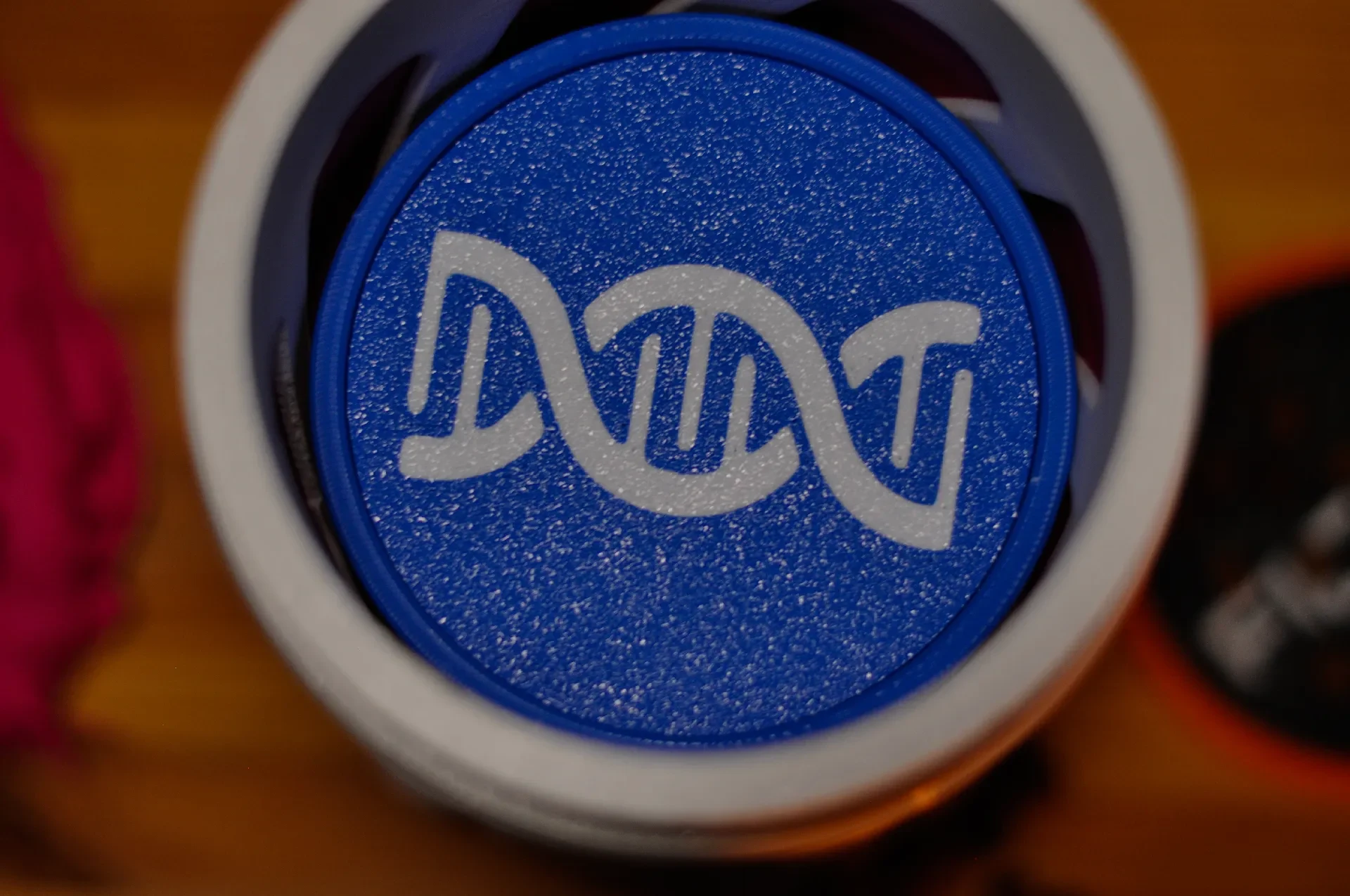

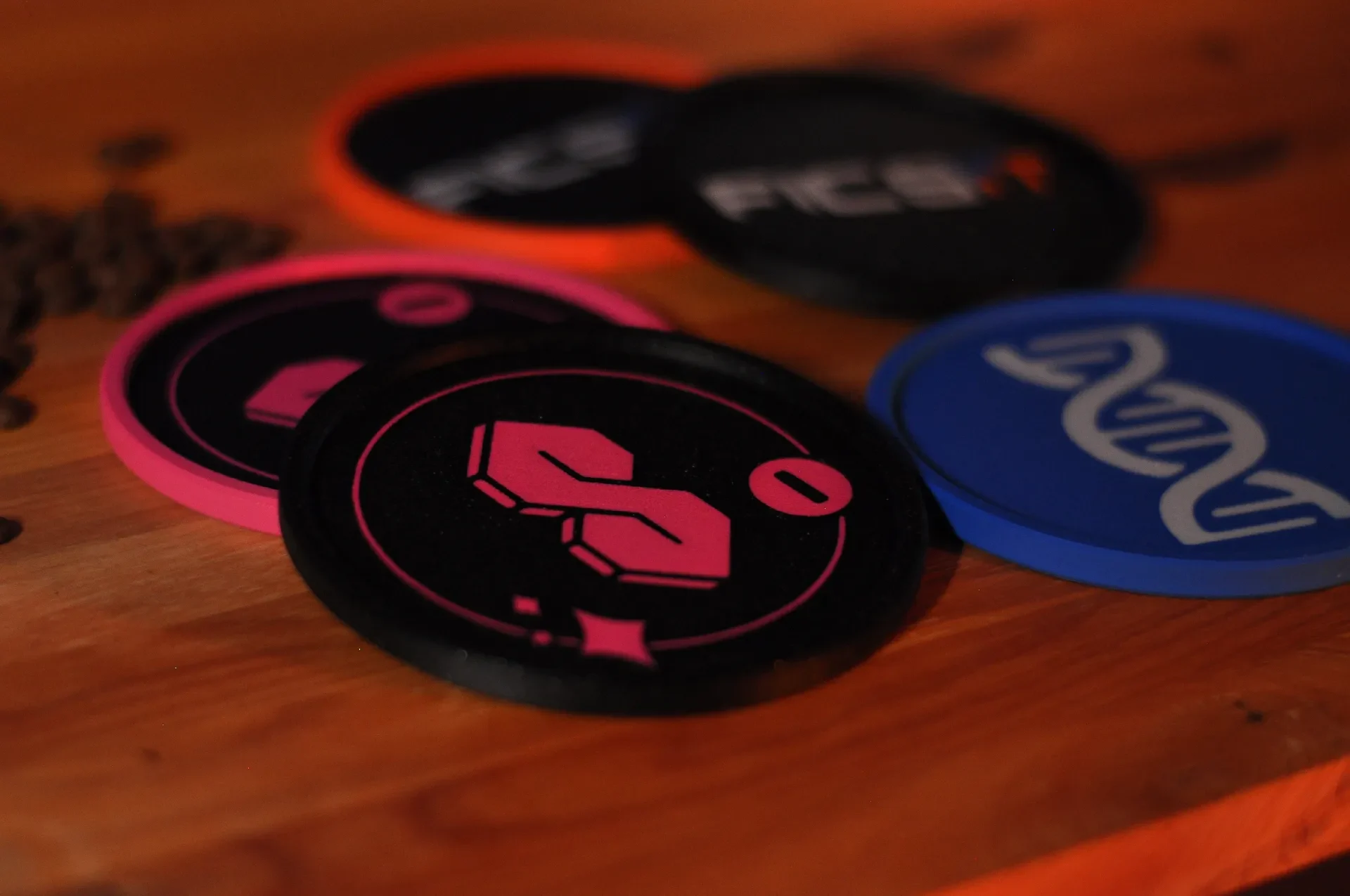

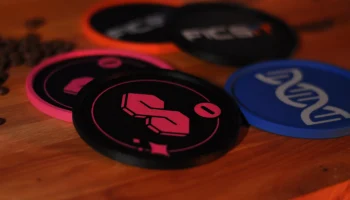

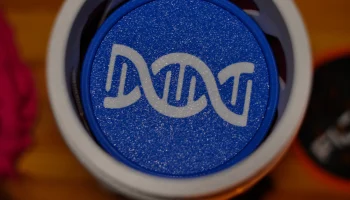

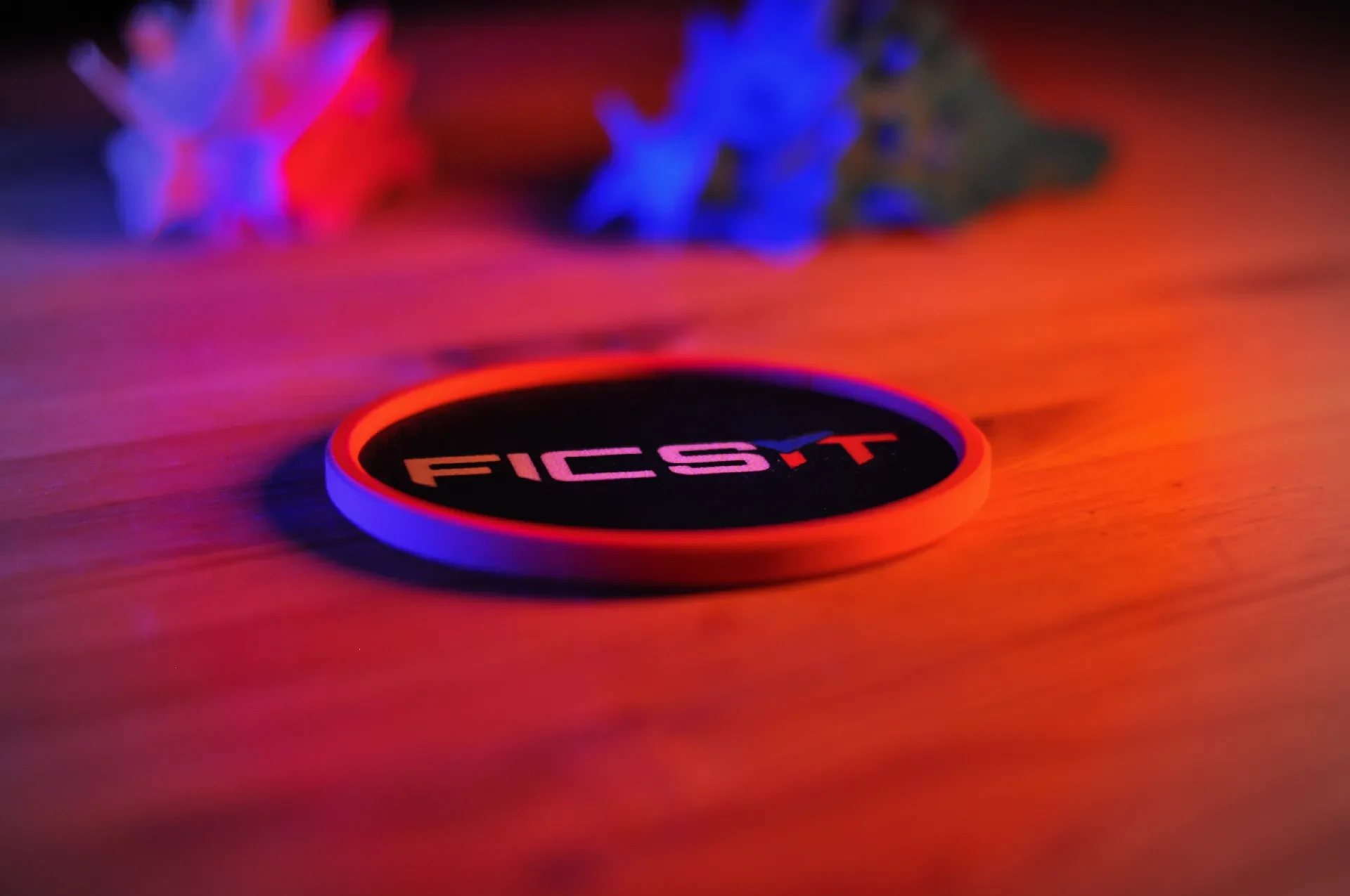

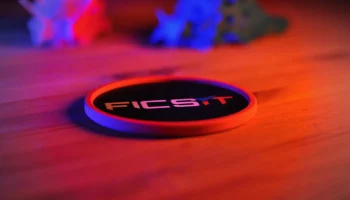

Подставки
Здесь все довольно просто. Файл 3MF уже содержит все предварительно окрашенные части, поэтому вам просто нужно поместить часть изображения в основу и закрепить ее небольшим количеством клея.
Если вы решите распечатать версию с круглыми ножками внизу, ножки должны быть напечатаны из ТПУ. К сожалению, подставки с ножками прилипают друг к другу, поэтому с идеей дозатора капсул они не очень сочетаются, так как легко их не вытащишь.

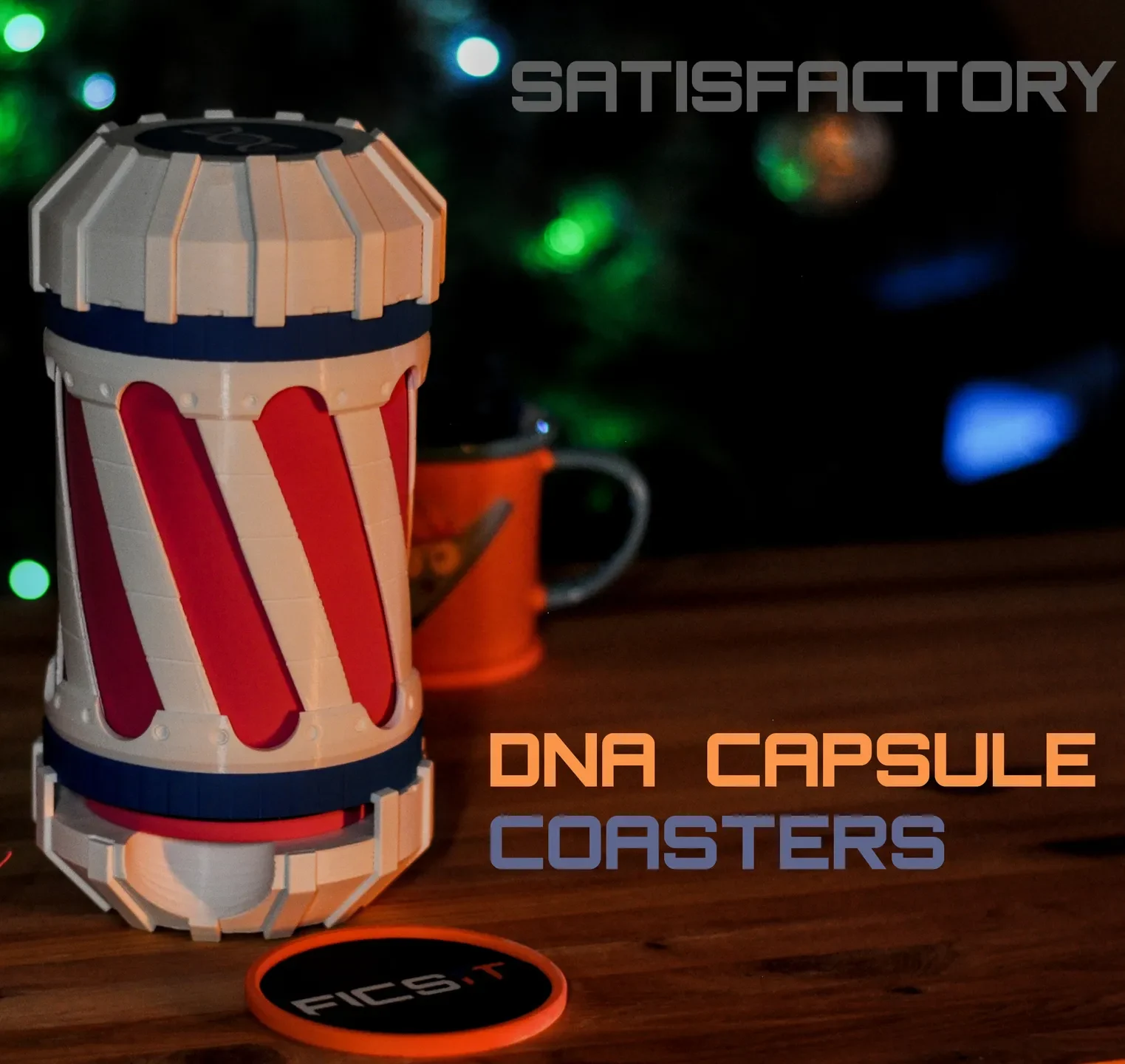

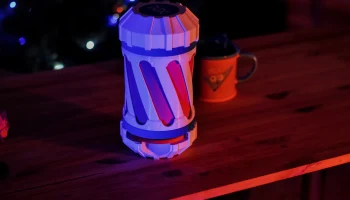

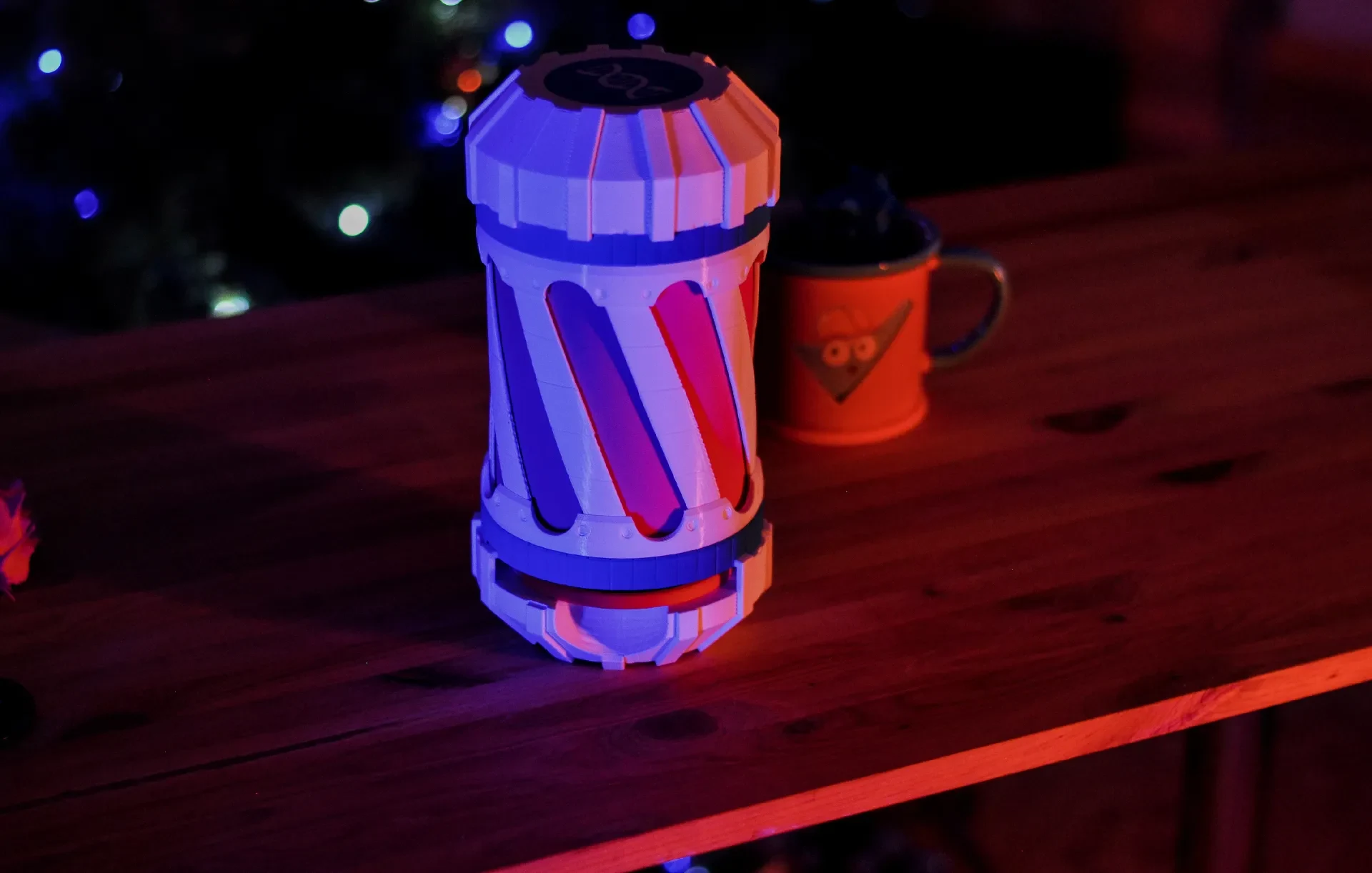

ДНК-капсула
Части:
Основная трубка (для достижения наилучшего результата рекомендуется использовать поддерживаемую версию, поскольку модель довольно высокая, а верхняя часть имеет тенденцию сильно раскачиваться ближе к концу печати)
Верхняя и нижняя крышки
Синяя часть трубки (верхняя и нижняя версии отличаются)
Деталь трубки (кольцо с отверстиями для болтов) ×2
Слой ДНК (розовая часть, которая проходит между стенками)
ДНК-щит (разноцветная часть) ×2
Заглушка (чтобы закрыть отверстие в основной пробирке после установки слоя ДНК)
Клипы
12 обычных для верхней крышки
9 обычных, 2 коротких и 1 самый короткий для нижней крышки.
Файл 3MF содержит все необходимые детали в нужных количествах и предварительно окрашенные, включая обе основные вариации ванны и пчелы.

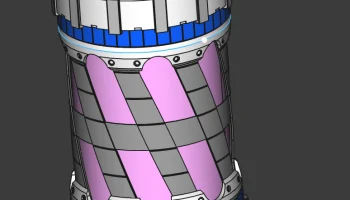

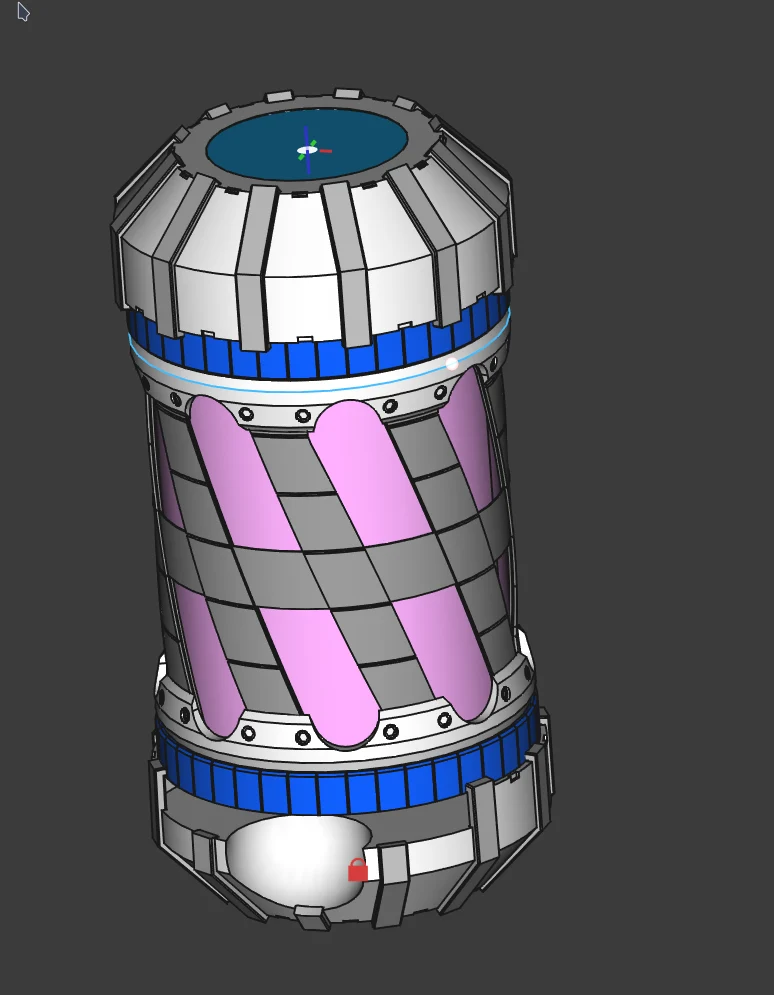

Вот несколько скриншотов сборки, чтобы показать, как все сочетается:
Все детали склеены между собой, кроме верхней крышки. Не приклеивайте его, так как он должен оставаться съемным, чтобы вы могли получить доступ внутрь и вернуть подставки.
Если вы решите распечатать поддерживаемую версию основной трубки, перед сборкой необходимо вырезать опоры.
Если вы меняете параметры нарезки, убедитесь, что внешние стенки поддерживаемой основной трубы имеют толщину 0,4 мм, чтобы избежать проблем с опорами.
