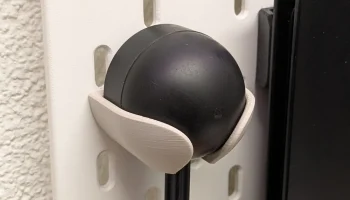

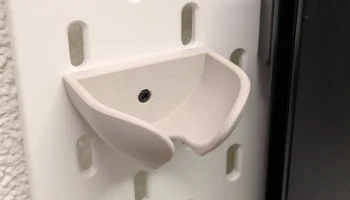

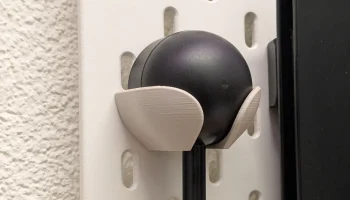

Ложка/держатель ложки AeroPress для Ikea Skadis

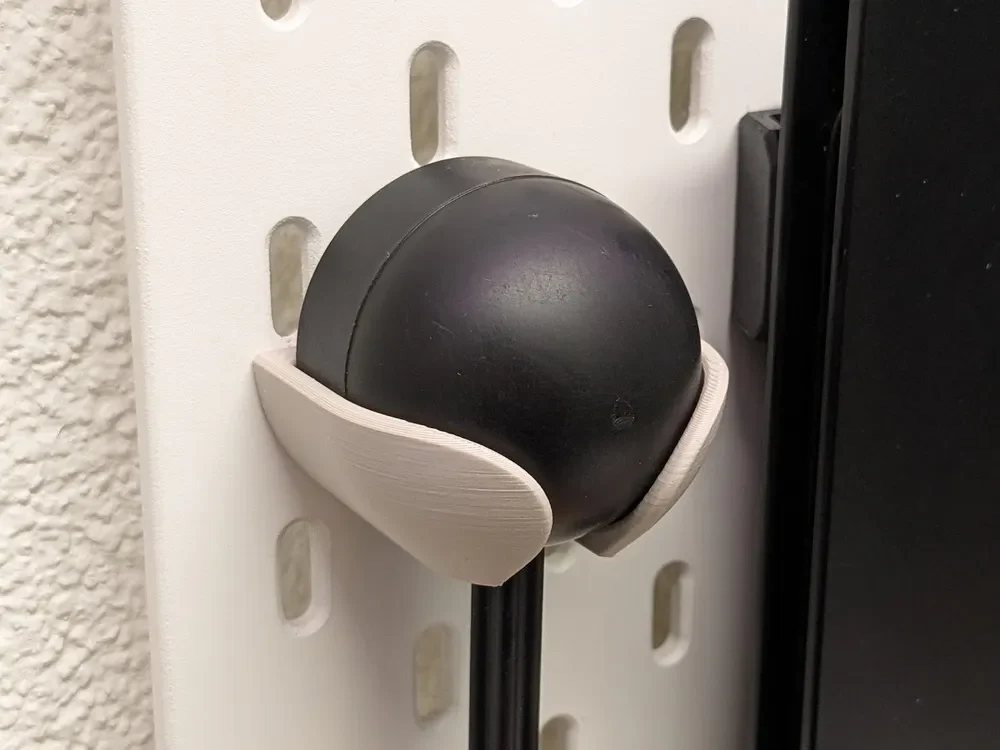

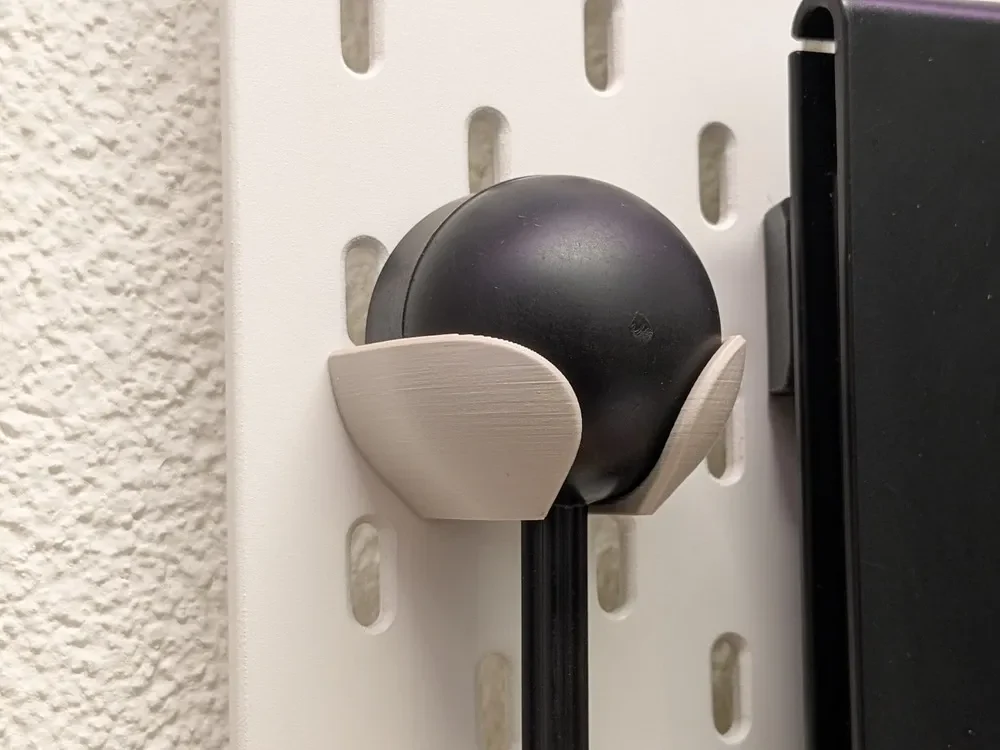

Это держатель для ложки, которая идет в комплекте с кофеварками AeroPress для перфорированных досок ИКЕА СКОДИС. Он работает как со старой версией совка, так и с новой версией с углублениями на ручке.
В нем используются Т-образные гайки Skadis для надежной фиксации без дребезжания.

Узнайте больше о системе крепления Skadis с Т-образными гайками и ознакомьтесь с коллекцией Skadis T-Nuts, чтобы узнать больше об аксессуарах Skadis, в которых используются Т-образные гайки.

Требуемое оборудование
Кол-во Описание Источник
1 шестигранная гайка M2,5 DIN934 AliExpress
1 винт с головкой под торцевой ключ M2,5x12 мм AliExpress

Печатные детали
Кол-во Загрузка детали
1 держатель совка Skadis AeroPress для этого проекта
1 Т-образ��ая гайка Skadis M2,5. Скачать здесь

Печать

Распечатайте деталь в исходной ориентации. Файл STL предварительно повернут в нужную ориентацию для печати.

Рекомендуемые настройки

Деталь имеет крутые свесы спереди. Если у вашего принтера недостаточно хорошее охлаждение, я бы порекомендовал печатать немного медленнее, чтобы получить более качественную поверхность в ��той области.

Материал: PLA, PETG, ABS и т. д.
Высота слоя: 0,2 мм
Ширина экструзии: 0,4 мм или 0,45 мм.
Периметры: 3
Заполнение: 15%
Поддерживает: нет

Сборка и установка
Шаг 1: Подготовьте Т-образную гайку

Вставьте шестигранные гайки в нижнюю часть Т-образной гайки. Гайка должна плотно прилегать и не выпадать. Если прилегание неплотное, используйте суперклей и будьте осторожны, чтобы клей не попал на резьбу.

Шаг 2. Установите Т-образную гайку

Вставьте винт M2,5 до упора в отверстие для винта и завинчивайте Т-образную гайку до тех пор, пока между Т-образной гайкой и держателем не останется зазор около 2 мм.

Шаг 3: Установка

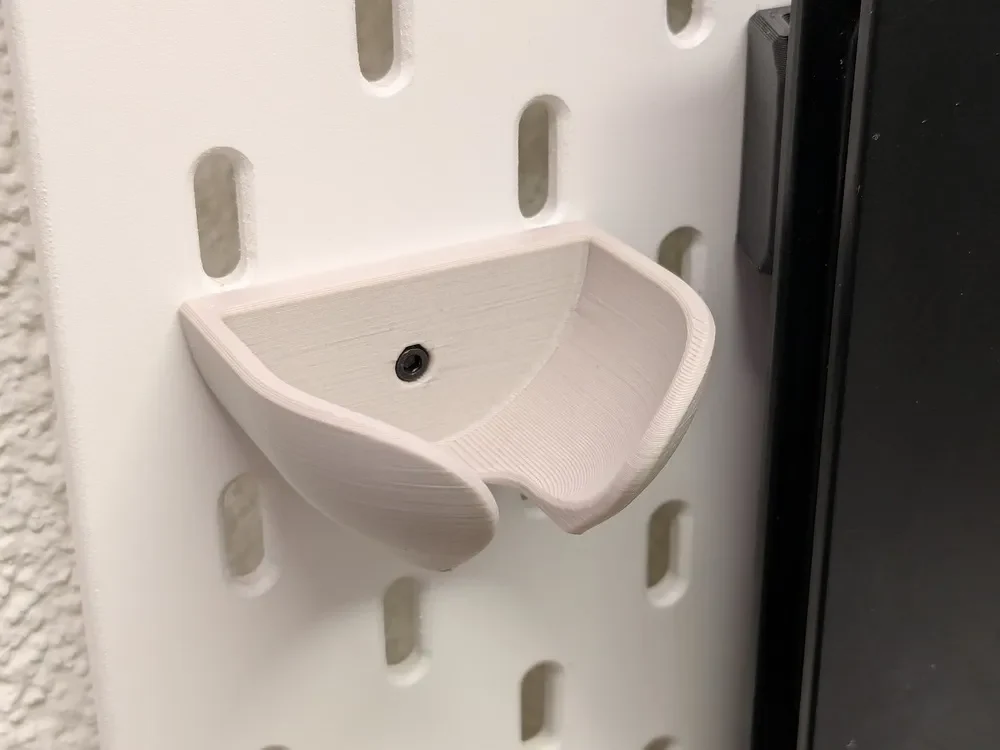

Расположите Т-образную гайку вертикально, а затем протолкните всю сборку через отверстие в нужном месте на перфорированной доске. Отцентрируйте Т-образную гайку в отверстии. Вы можете почувствовать, как направляющая выравнивания сзади естественным образом попадает в отверстие перфорированной доски.

Слегка нажимая на отвертку, крепко затяните винт, но не перетягивайте его. По мере затягивания Т-образная гайка зафиксируется в горизонтальном положении.

Готов к использованию
Удаление

Чтобы снять держатель, ослабьте винт на один или два оборота и вытащите его.

Бонус

Достаточно точная 3D-модель совка AeroPress в формате STEP включена в раздел «Файлы» для людей, желающих использовать ее для разработки собственных держателей или использовать в макетах.

Дополнительные кредиты

Этот дизайн был вдохновлен держателем совка Aeropress от Мо Скито.
