Чехол для сканера штрих-кода ESP32 - крепление под шкафом

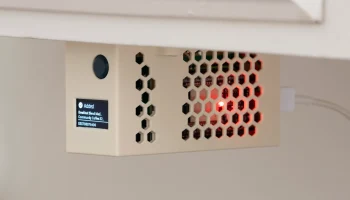

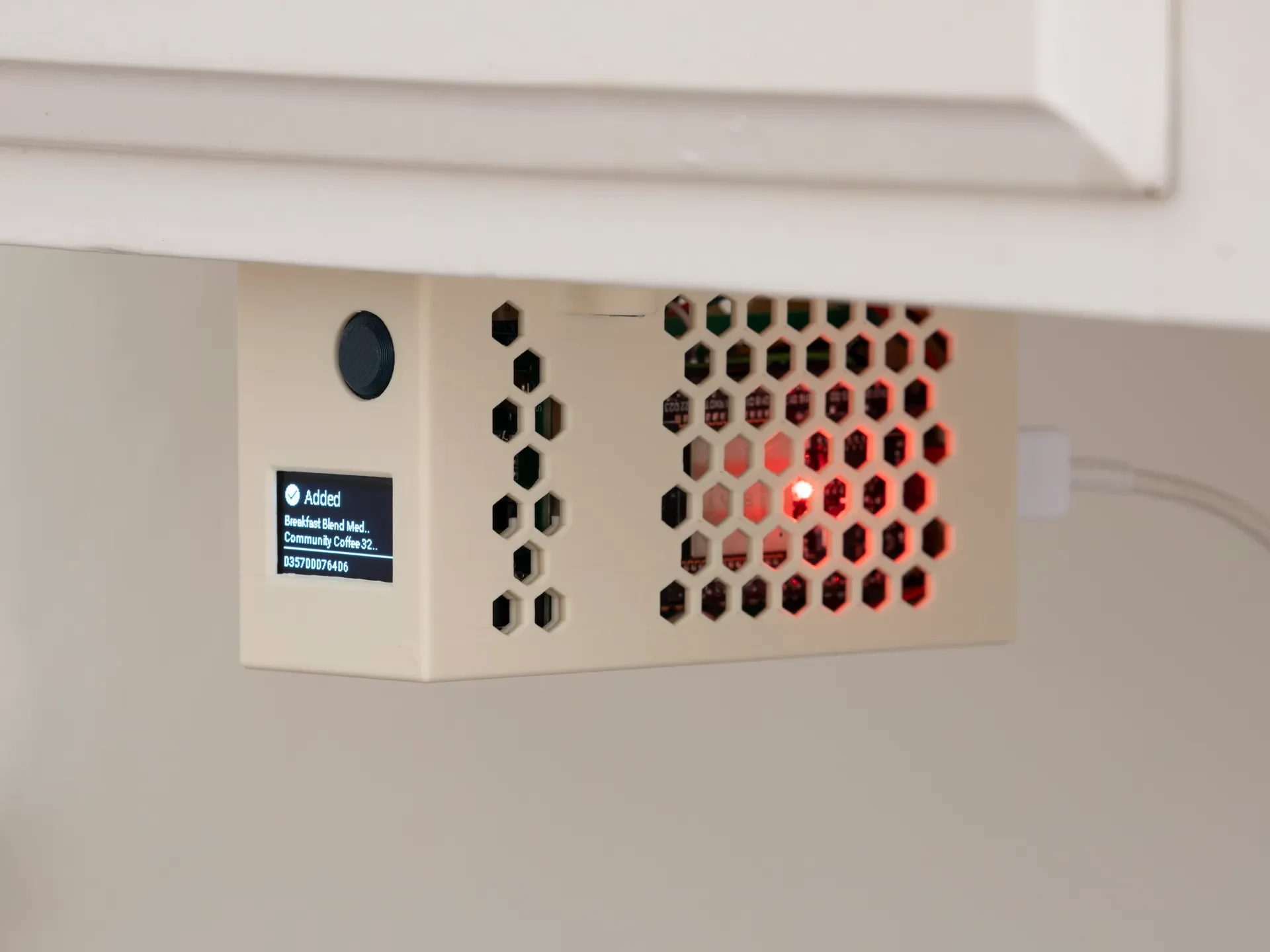

Компактный корпус под шкафом для сканера штрих-кода, сделанного своими руками, который добавит продукты в ваш список покупок. Установите его под кухонным шкафом, наведите товар на окно сканера внизу и нажмите кнопку — товар появится в вашем списке покупок Mealie.

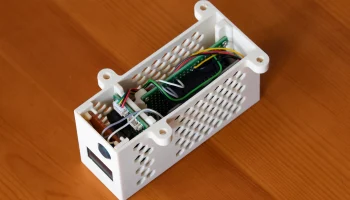

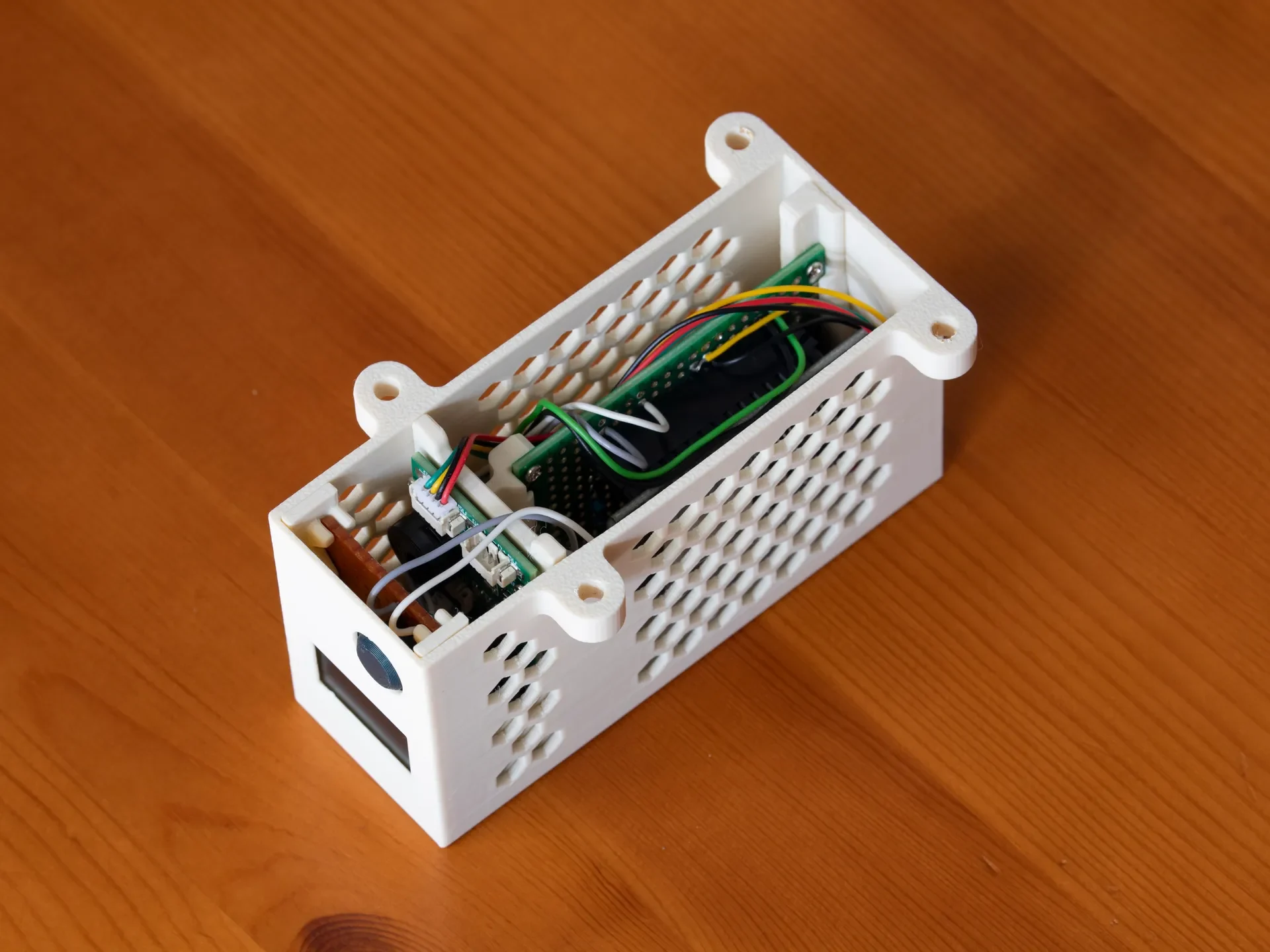

Что внутри
ESP32 DevKit на перфорированной плате 40×60 мм
Модуль сканера штрих-кода GM67 — обращен вниз через нижнее отверстие
SSD1306 0,96-дюймовый OLED-дисплей — виден через вырез спереди, отображает результаты сканирования
Тактильная кнопка — 10 мм, передняя панель, легкое нажатие большим пальцем
Дело

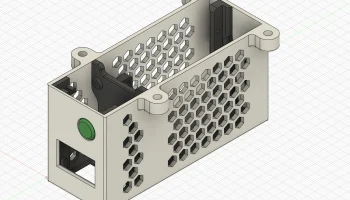

Три печатных детали — внешняя оболочка, внутреннее шасси (вставка) и небольшой колпачок-кнопка.
Часть
Поддерживает
Ориентация печати

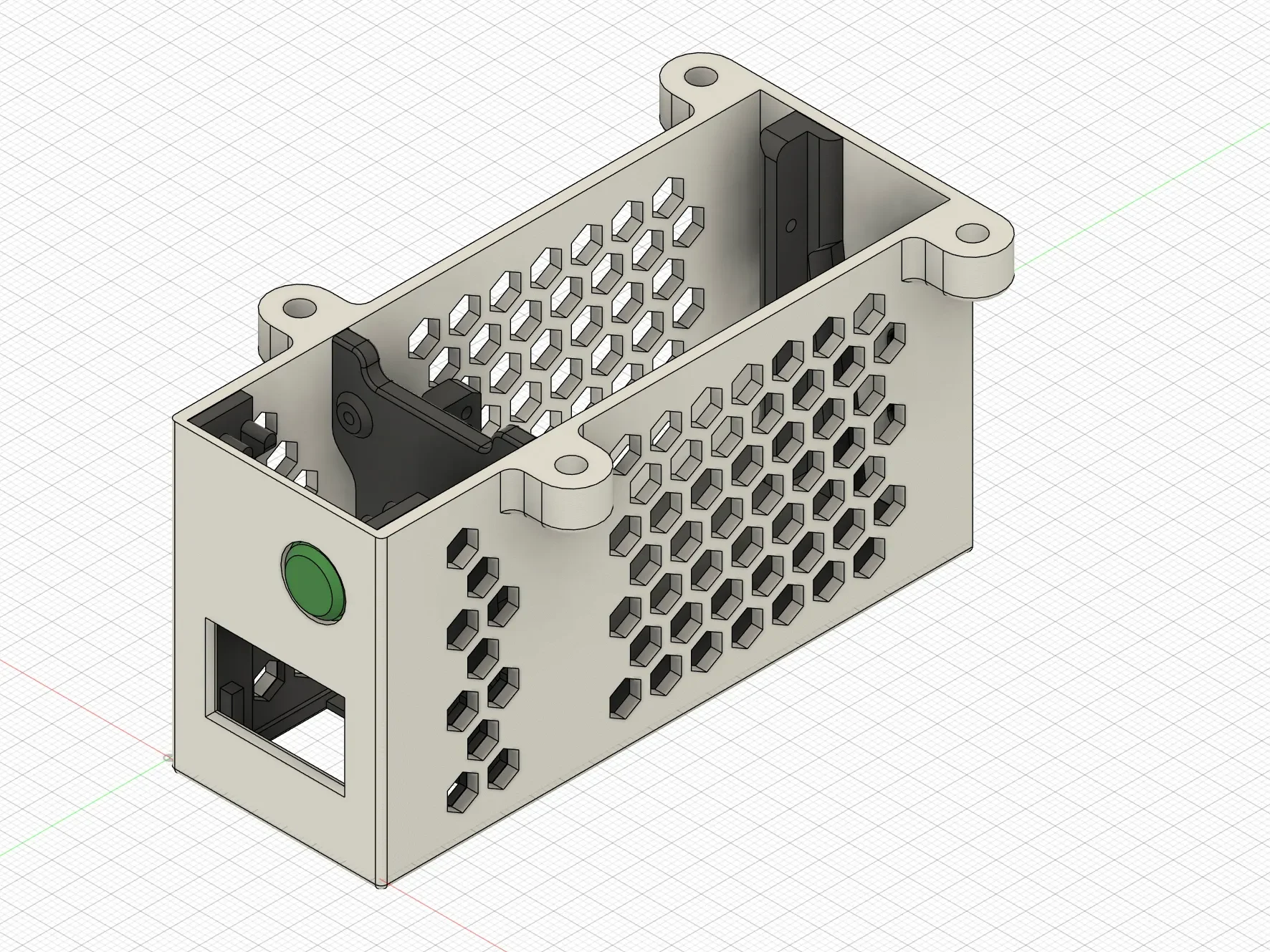

Внешний корпус
Да (вырез дисплея + отверстие USB)
Перевернутый

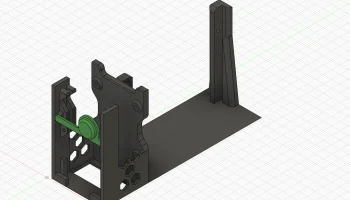

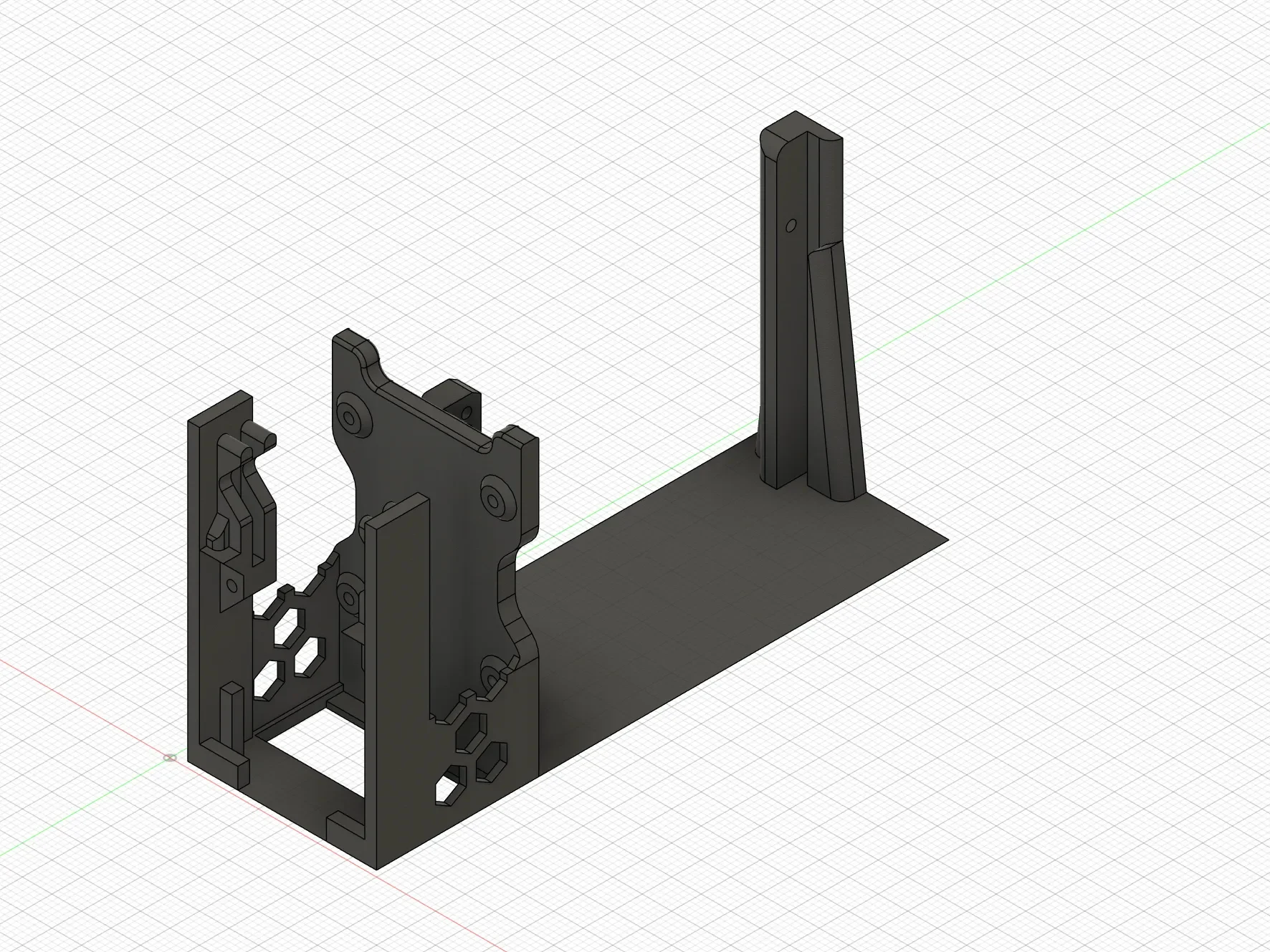

Вставка (шасси)
Нет
Как есть
Кепка на пуговицах
Нет
Как есть

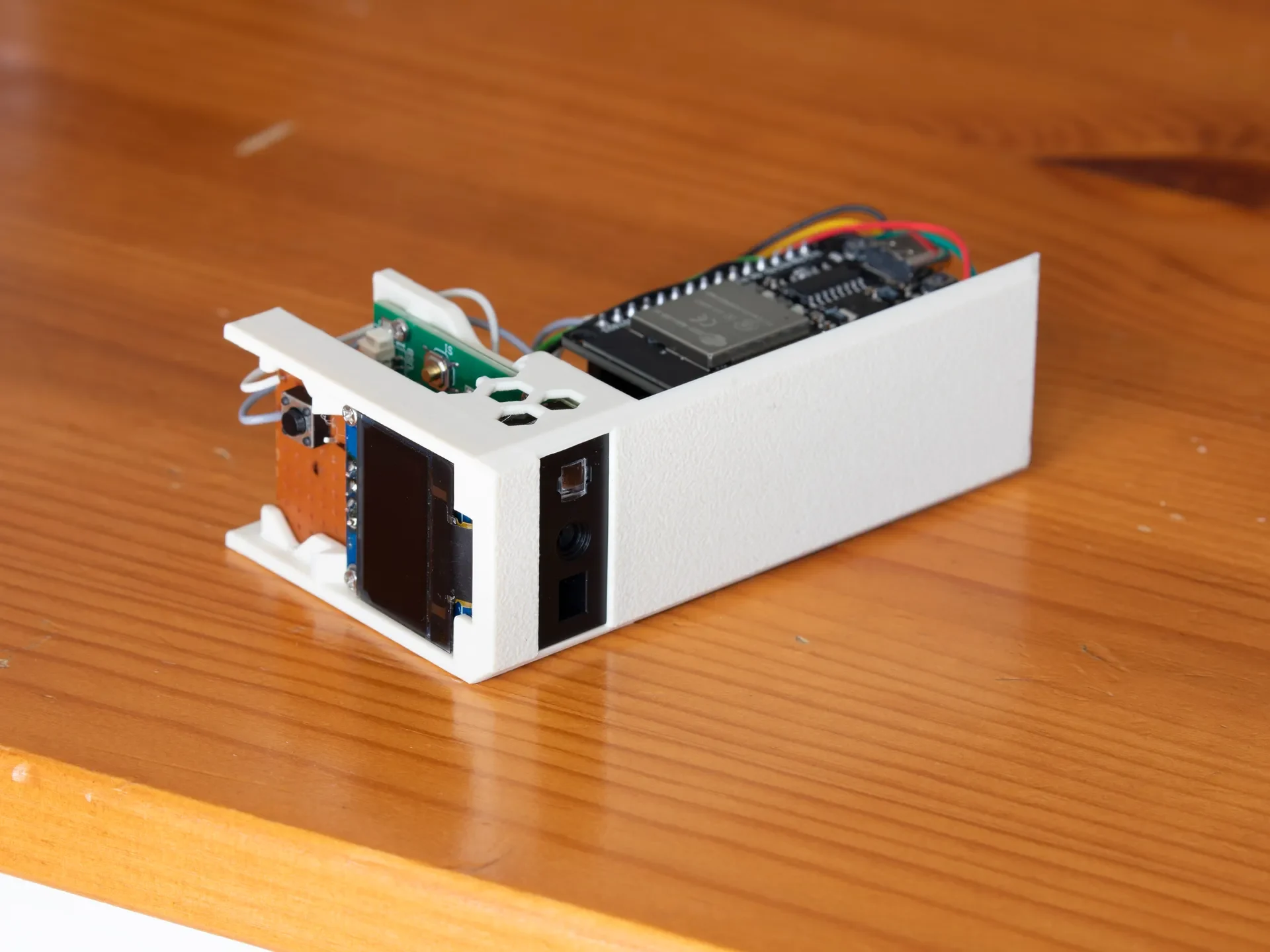

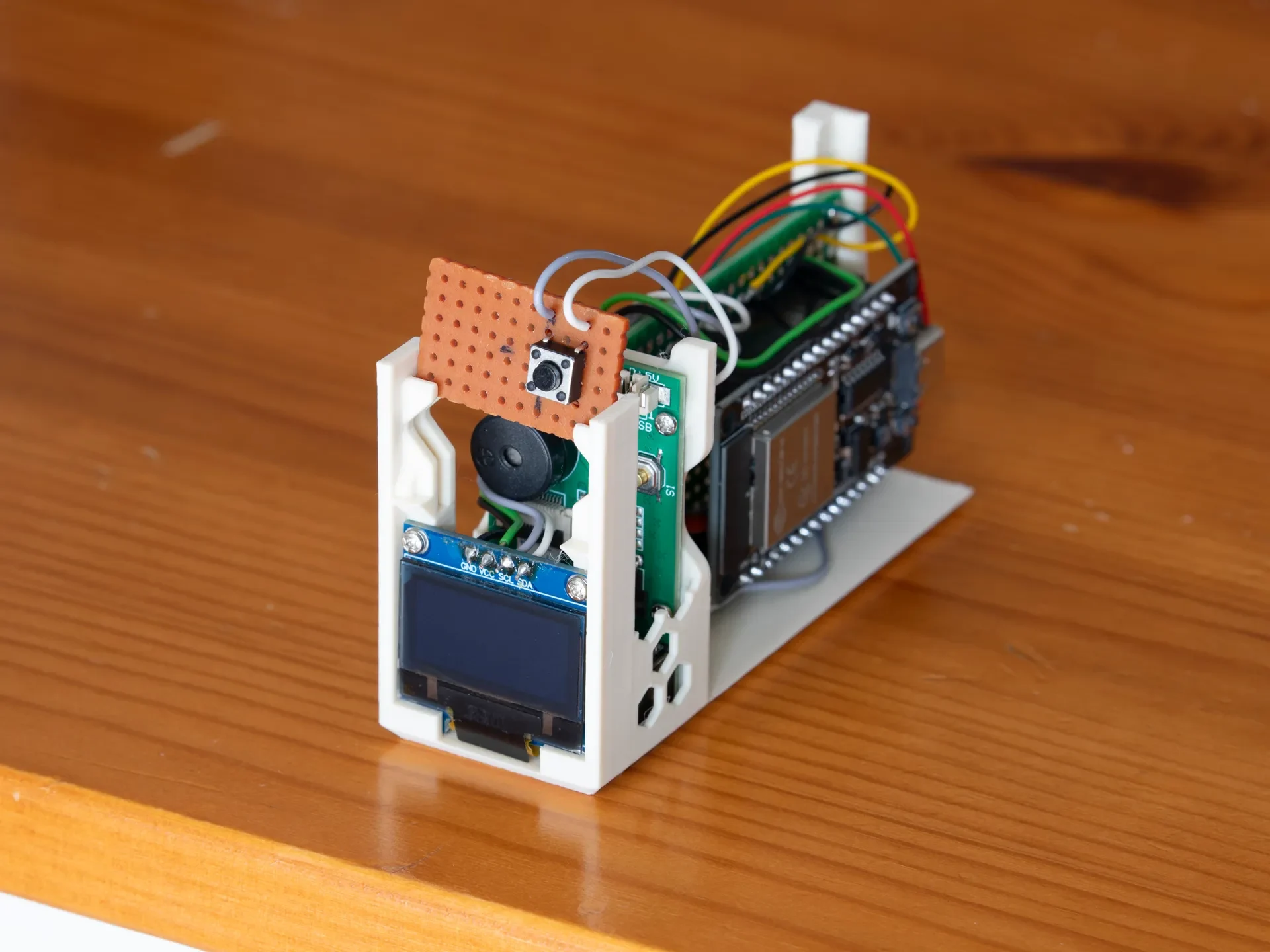

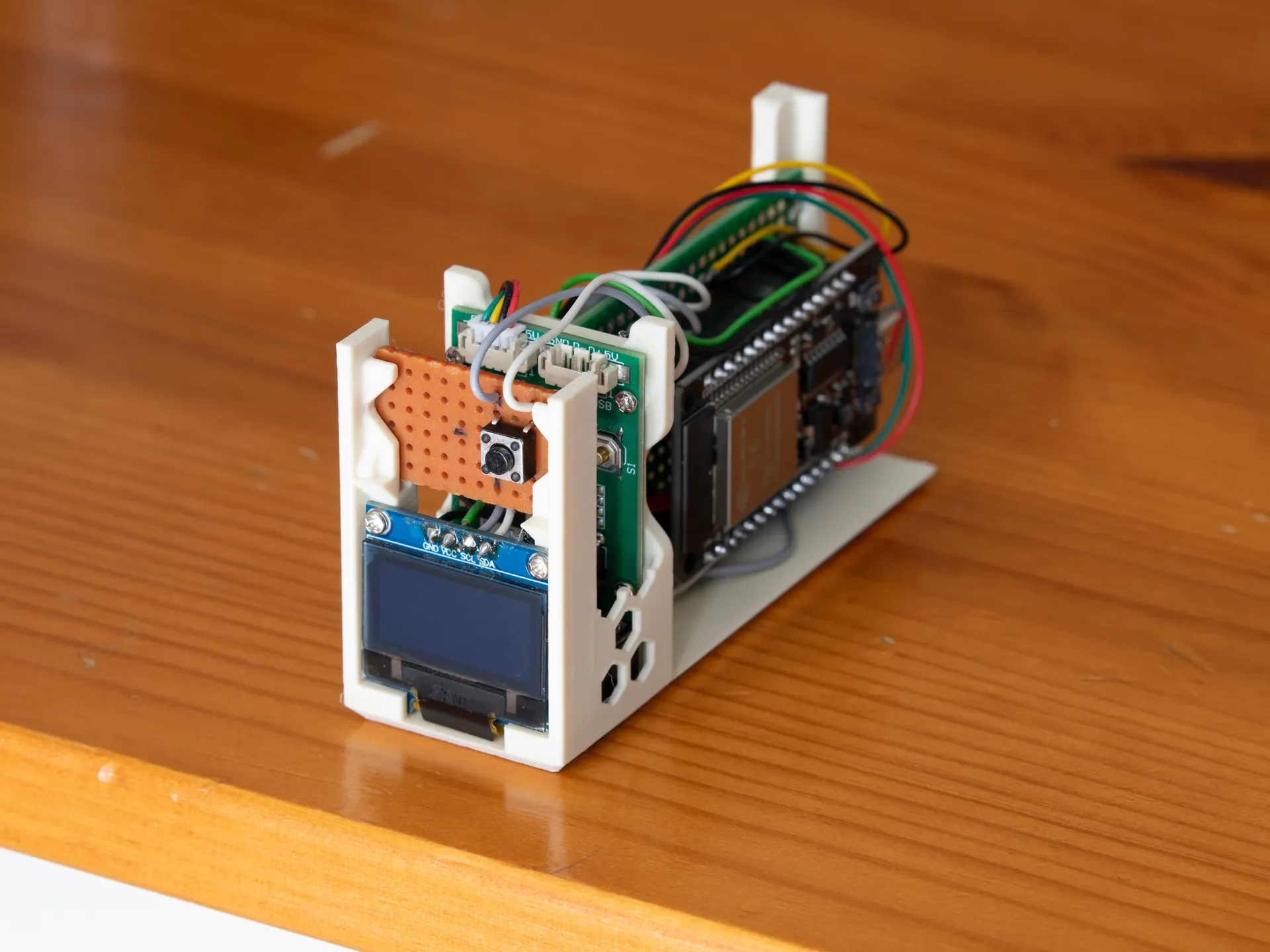

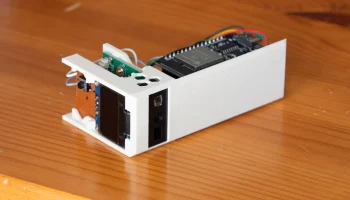

Вставка удерживает всю электронику и вставляется во внешний корпус с помощью соответствующих фасок под углом 45°, обеспечивая аккуратную и бесшовную посадку. Четыре монтажных ушка с потайными отверстиями для винтов прикрепляют корпус к нижней части шкафа или полки.
Габариты: 100×36×52 мм (100×56 мм с монтажными ушками)
Настройки печати
Материал: PLA или PETG (PETG рекомендуется для использования на кухне).
Высота слоя: 0,2 мм
Заполнение: 15-20%
Стандартные настройки слайсера по умолчанию, никаких специальных настроек.
Аппаратное обеспечение
Крепежи:
8 винтов M1,7 × 5 мм (крепление электроники)
4 шурупа с потайной головкой 3,5 × 18 мм (монтаж в шкафу)
Инструменты:
Отвертки PH0 + PH2
Пила для перфорированного картона или Dremel + напильник (чтобы отрезать плату-носитель пуговиц до 27,5×17 мм)
Защитные очки
Сборка
Из-за компактной конструкции требуется определенный порядок сборки — некоторые детали сцепляются друг с другом. Полная пошаговая инструкция →
Краткое резюме:
Вставьте сканер во вставку, закрутите

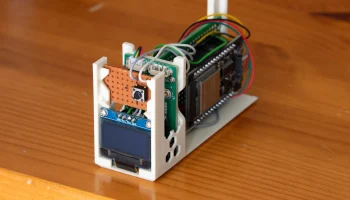

Установите ESP32 на перфорированную плату, вставьте во внутренние пазы, привинтите, подключите кабель сканера.
Вставьте дисплей в передний слот, закрутите
Нижняя вставка во внешний корпус
Наклоните вперед, опустите колпачок на пуговицу

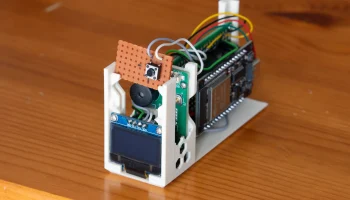

Вставьте несущую плату кнопок в пазы (посадка с трением).
Подключите USB, прикрепите к шкафу
Часть большого проекта
Этот корпус является частью промежуточного программного обеспечения mealie-barcode — автономной системы сканирования штрих-кодов для управления продуктовыми магазинами Mealie. Проект включает в себя:
Прошивка ESP32 (ESPHome) — управляет сканированием, отображением и связью.
Промежуточное программное обеспечение (FastAPI + веб-панель) — поиск по штрих-коду, нечеткое сопоставление, управление списками покупок.
Полная документация — руководство по сборке оборудования, схема подключения, настройка прошивки и многое другое.
Все работает локально в вашей домашней сети. Нет облака, нет подписки.
Ссылки:
GitHub — Полный проект
Руководство по сборке оборудования
Инструкции по сборке
