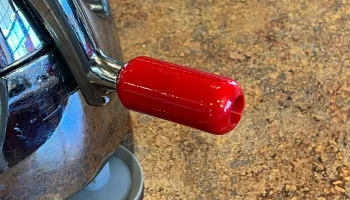

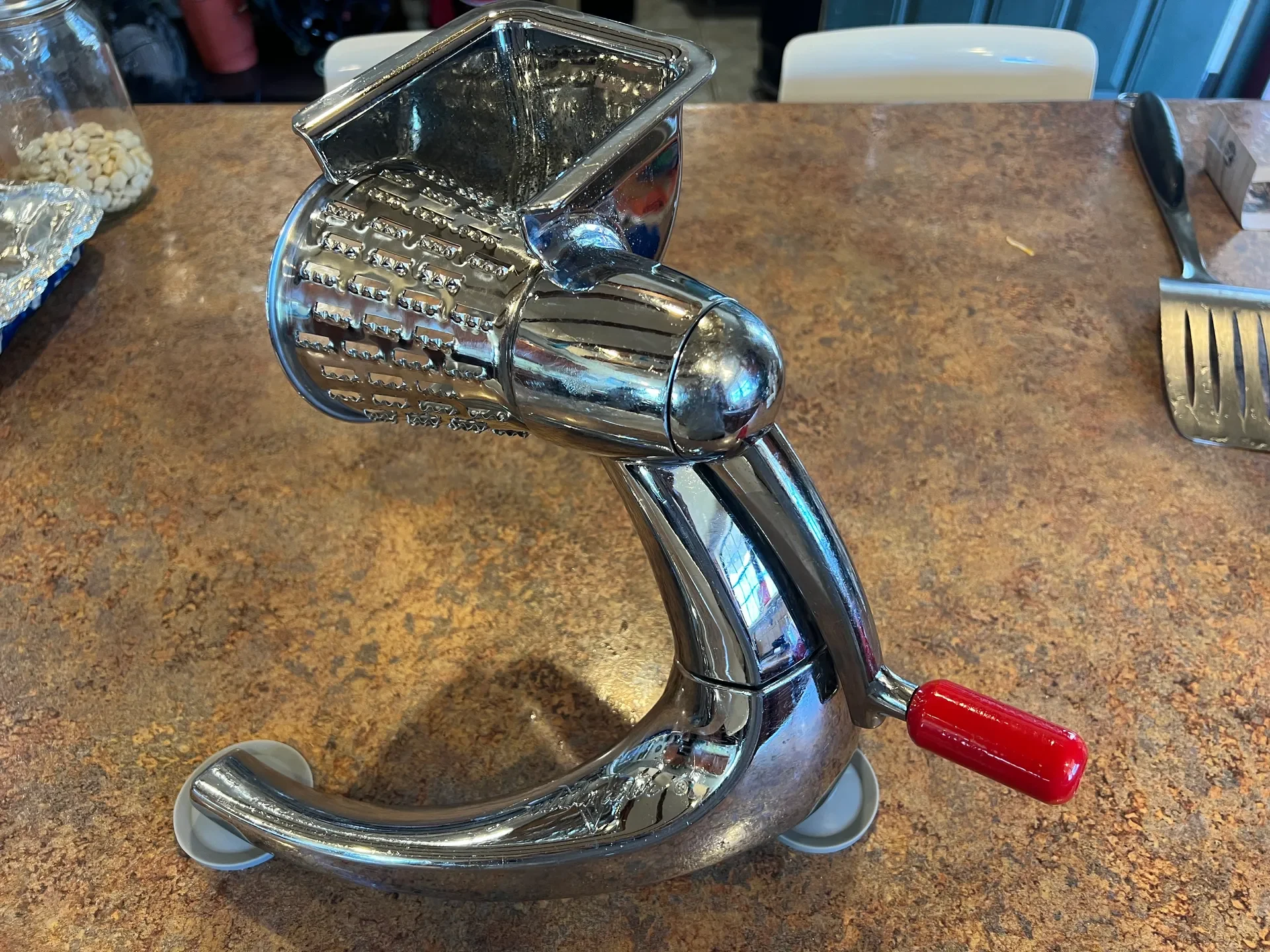

Ручка для ручного кухонного комбайна Saladmaster

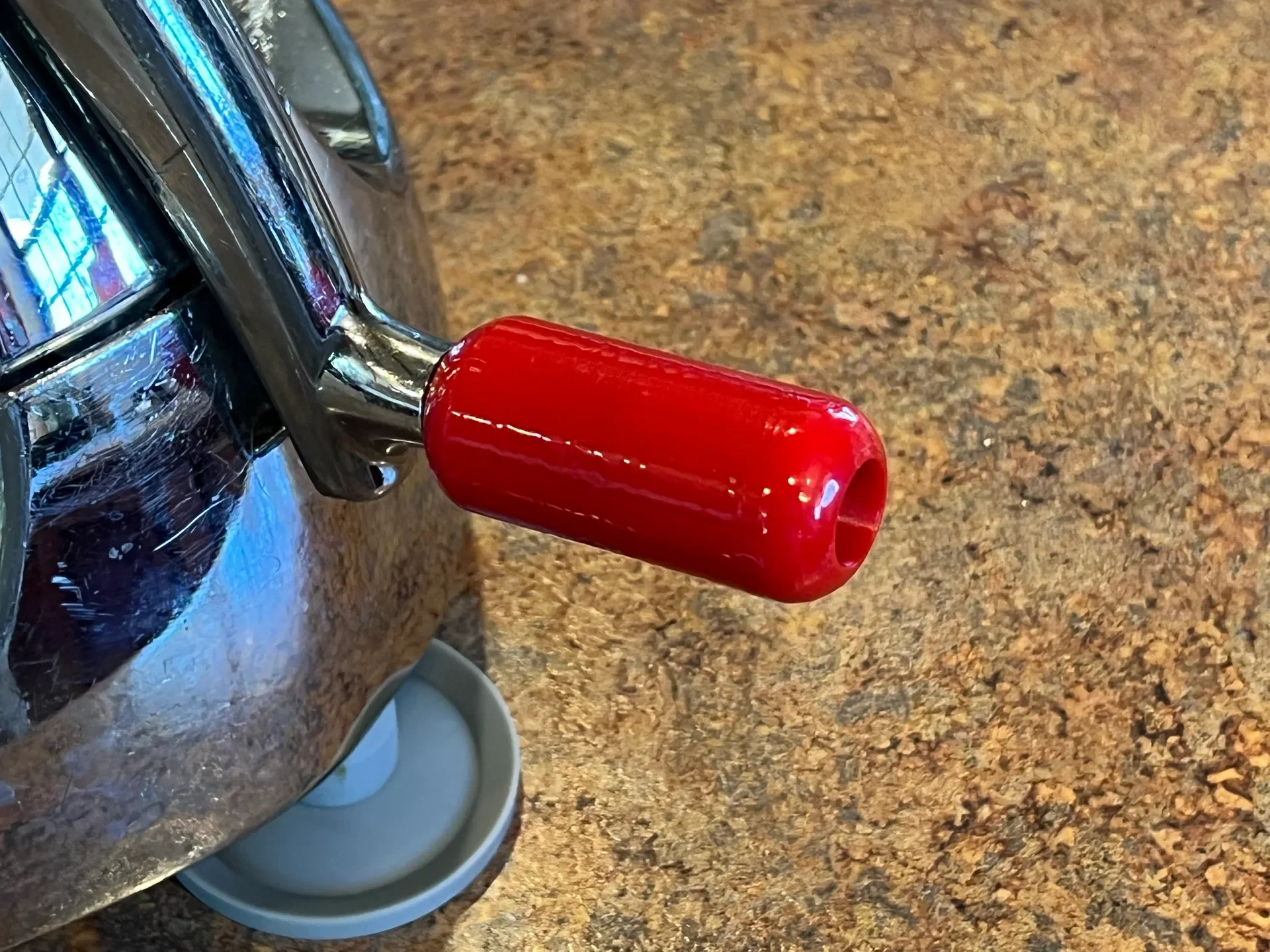

Хромированная пластиковая ручка нашего Саладмастера стала хрупкой и треснула пополам, поэтому я спроектировал запасную деталь.

У нас модель «V» и она соответствует следующим характеристикам:

Длина болта: 46,15 мм
Диаметр вала болта <7 мм
Диаметр головки болта < 13,25 мм

В комплект входит файл Autodesk Fusion 360, который параметризован, поэтому вы можете настроить размеры болтов в соответствии с вашей моделью, если она отличается.

Примечание: болт имеет обратную резьбу (на нашей модели с буквой «V», вероятно, такая же и у других), поэтому закручивается вправо/влево!
