Магнитное крепление для сейфа под шкафом

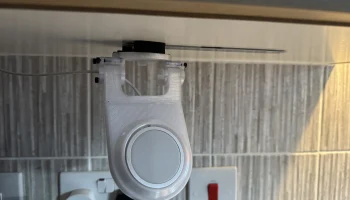

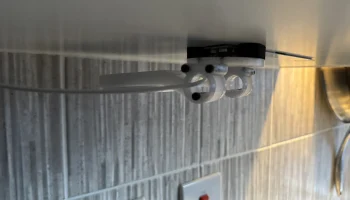

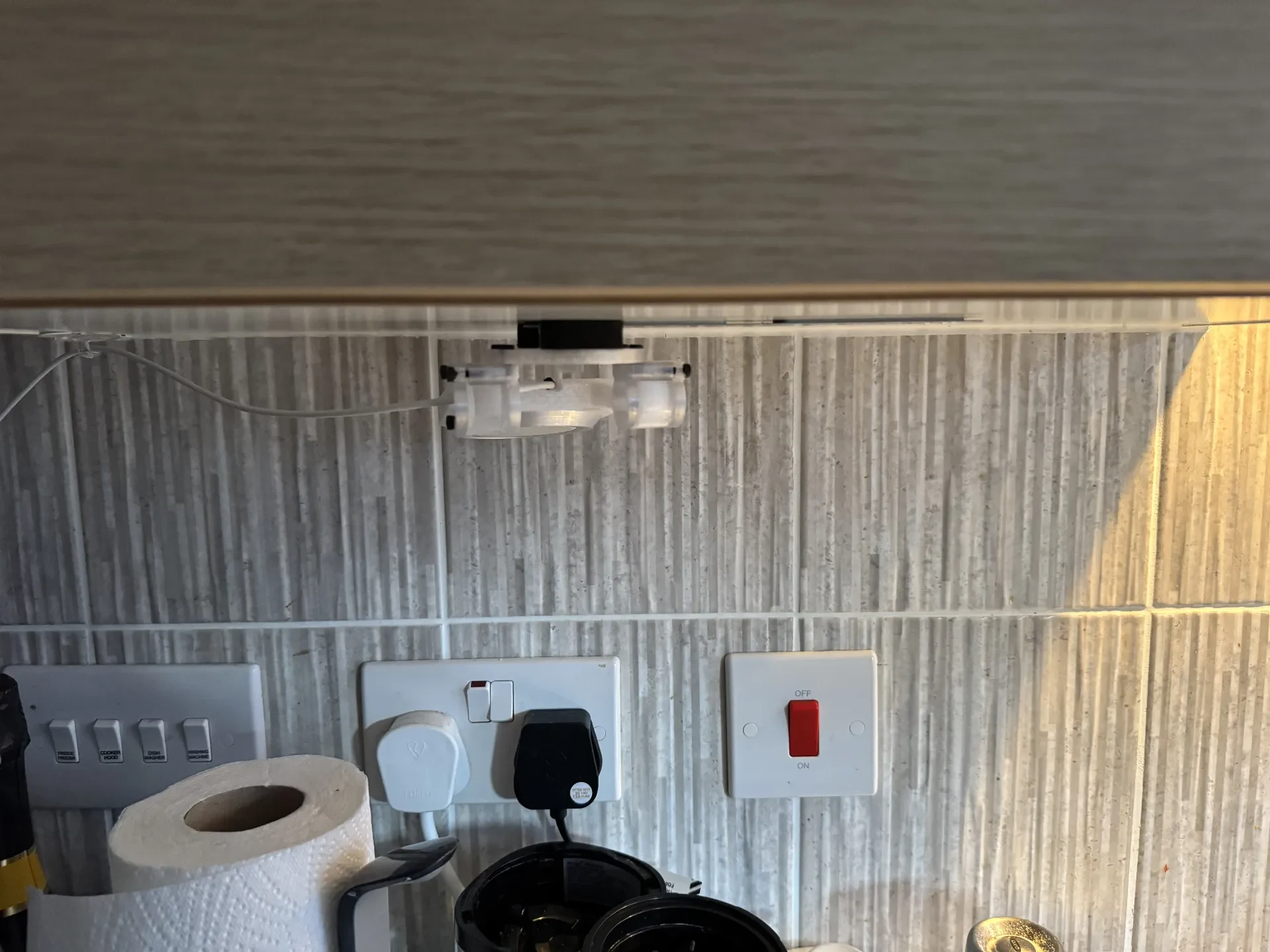

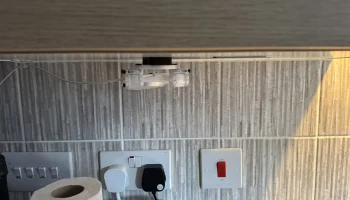

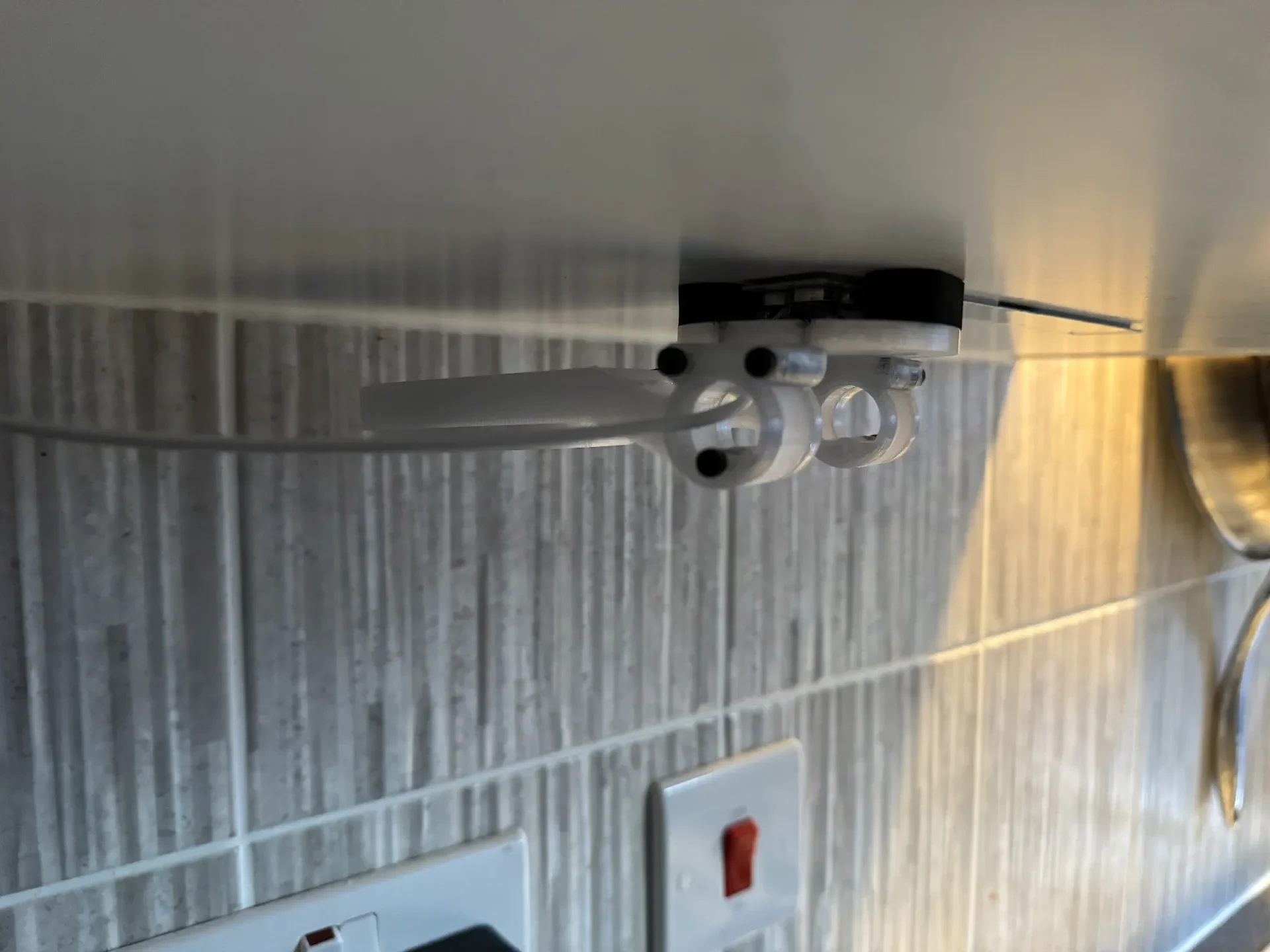

Низкопрофильное магнитное крепление для телефона под кухонным шкафом. Он складывается, поворачивается примерно на 45 градусов и скрывается из виду, когда не используется. Он крепится магнитом к металлической пластине с клейкой основой, которая поставляется с подсветкой под шкафом, что делает ее при желании полностью съемной.

Задача заключалась в том, чтобы сделать «Съемное, скрытое, магнитное крепление под шкафом, подходящее для просмотра видео в ландшафтном режиме и складывающееся вне поля зрения, когда оно не используется».

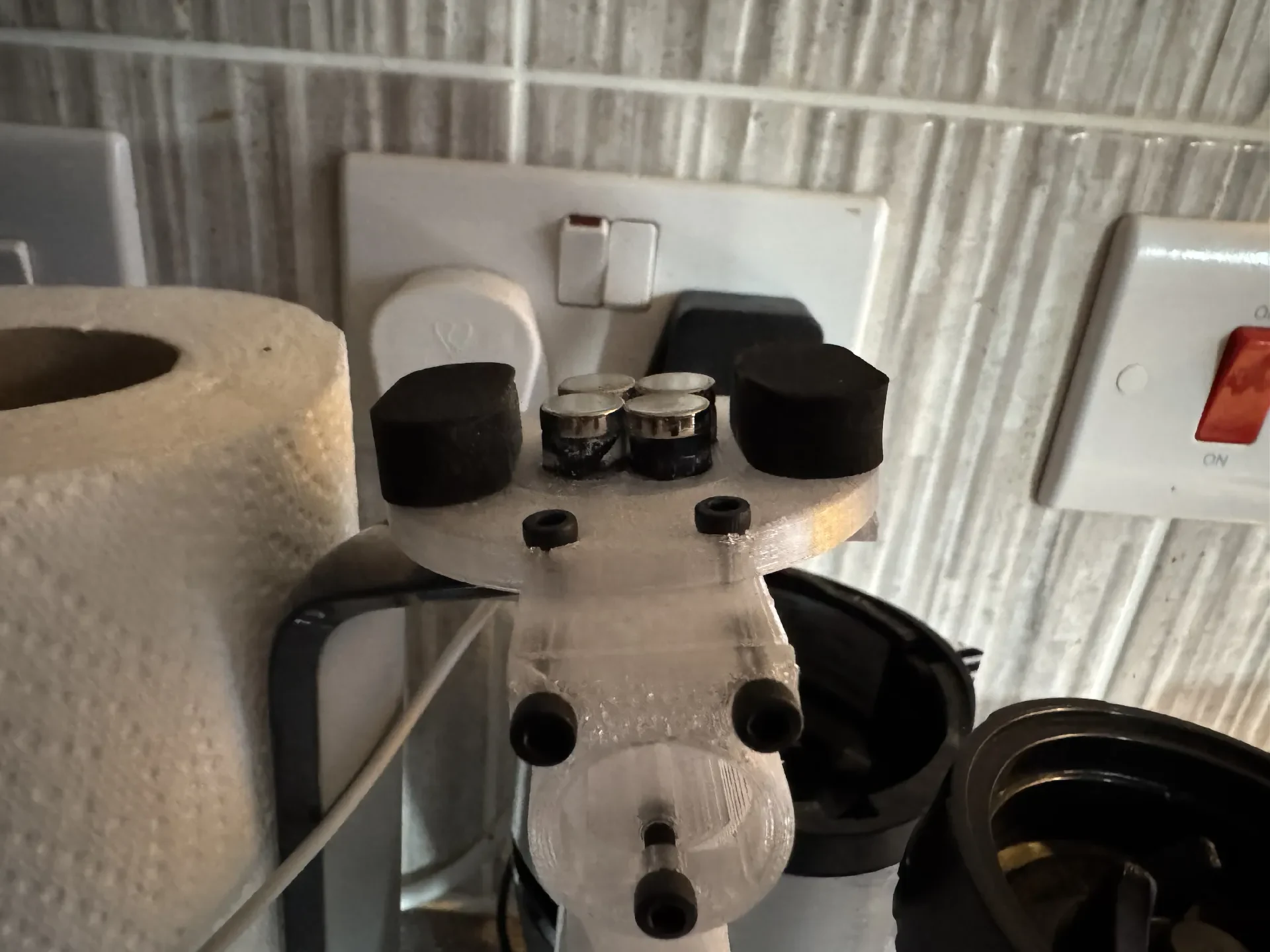

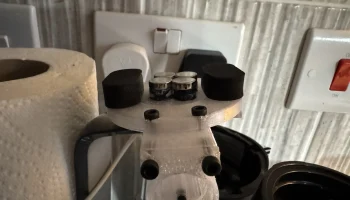

Я переделал превосходную модель Джо Захера, укоротив основной корпус и адаптировав механизм крепления так, чтобы он устойчиво сидел на стальной полосе, с помощью набора цилиндрических магнитов N46 и нескольких пенопластовых ножек.

Магниты приклеены к центральному установочному диску, который обеспечивает боковое вращение примерно на 45 градусов и обеспечивает надежную, но съемную магнитную фиксацию. Ножки из пеноматериала надежно удерживают две половины крепления диска вместе и обеспечивают некоторую амортизацию. Крепление можно расположить/ориентировать по желанию, регулируя натяжение винтов шарнира. Оно должно быть достаточно плотным, чтобы удерживать телефон, но не настолько жестким, чтобы впоследствии вы не смогли сложить крепление.

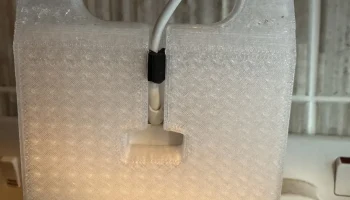

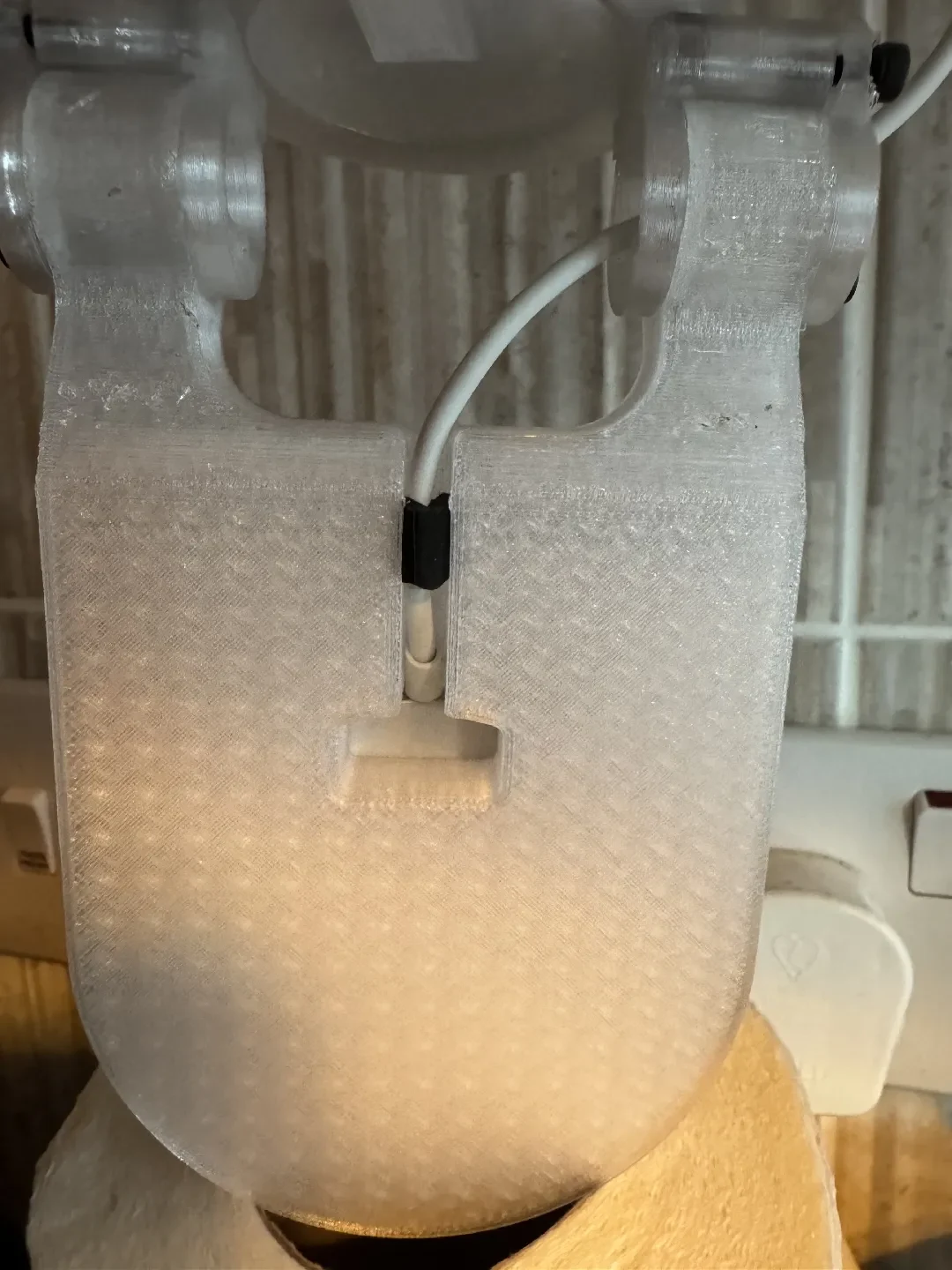

Удалив зажим, удерживающий кабель, из конструкции Джо, мне пришлось соорудить что-то подобное с частью резинового уплотнительного кольца, обернутого вокруг кабеля и вставленного в кабельный канал.

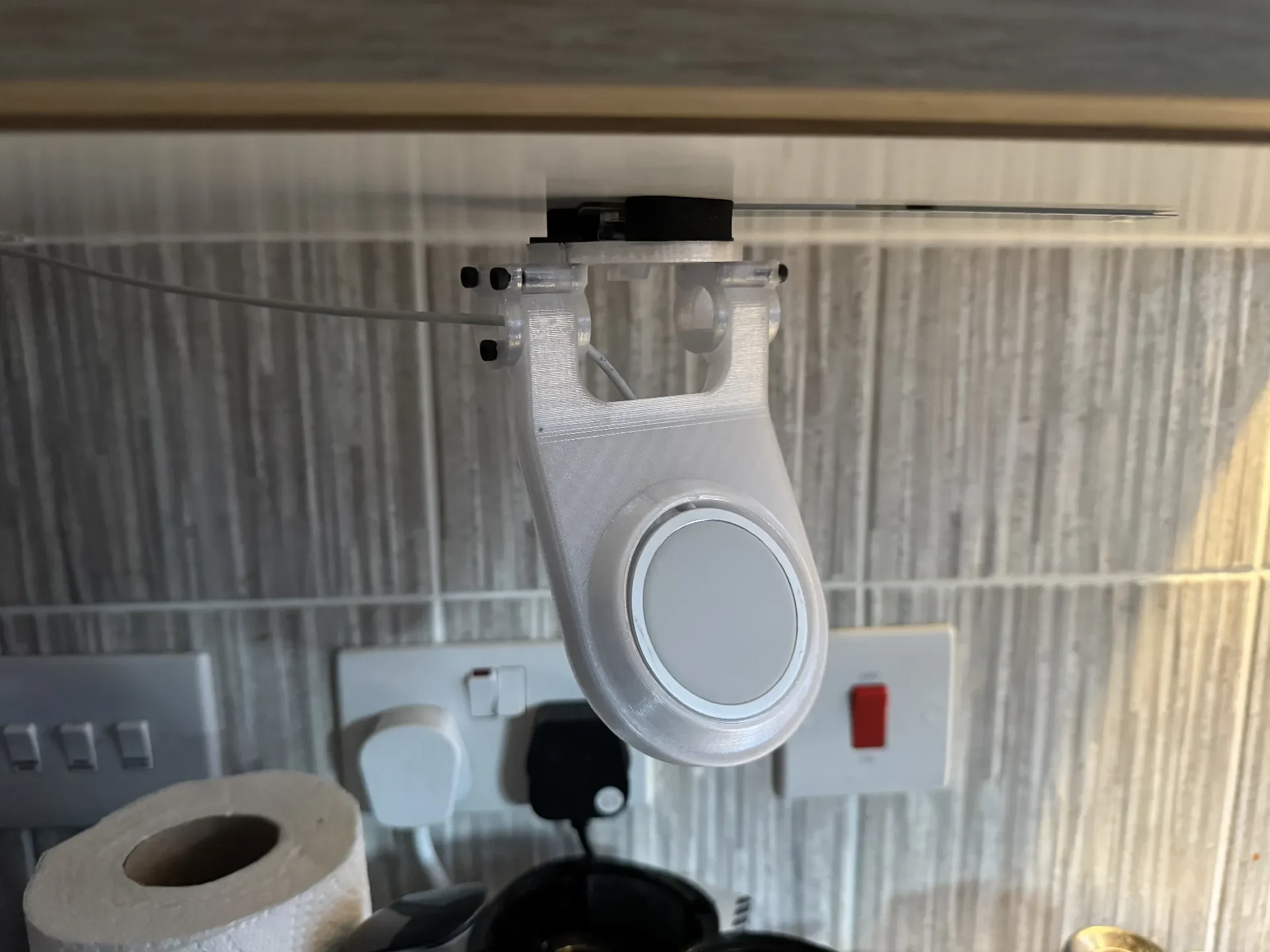

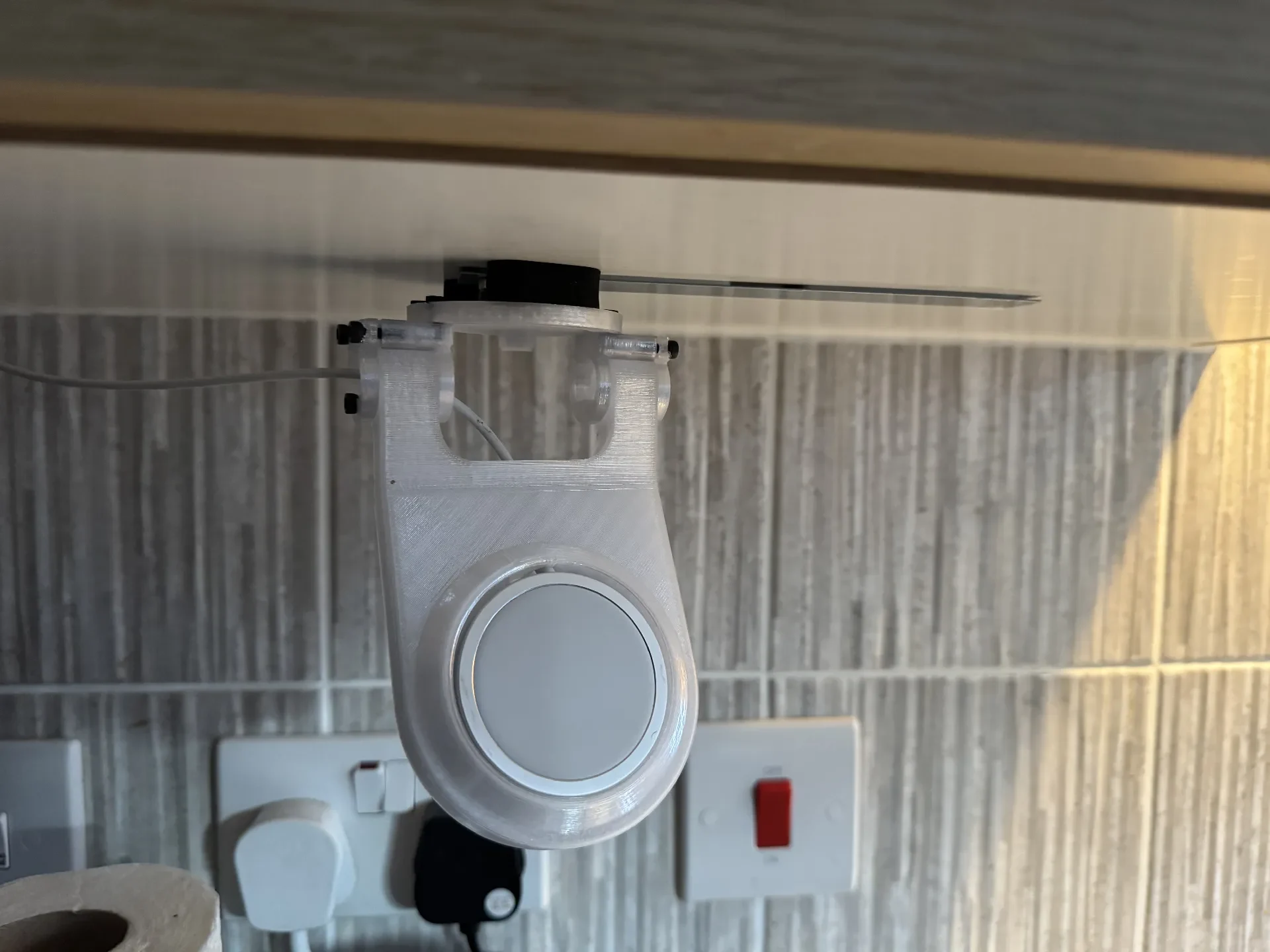

Напечатано прозрачным полиэтиленом PETG, сопло 0,4 мм, 20% гироидное наполнение, 3 периметра, органические опоры рабочей пластины. Подходит стандартное зарядное устройство Apple magsafe, как показано на рисунке.
