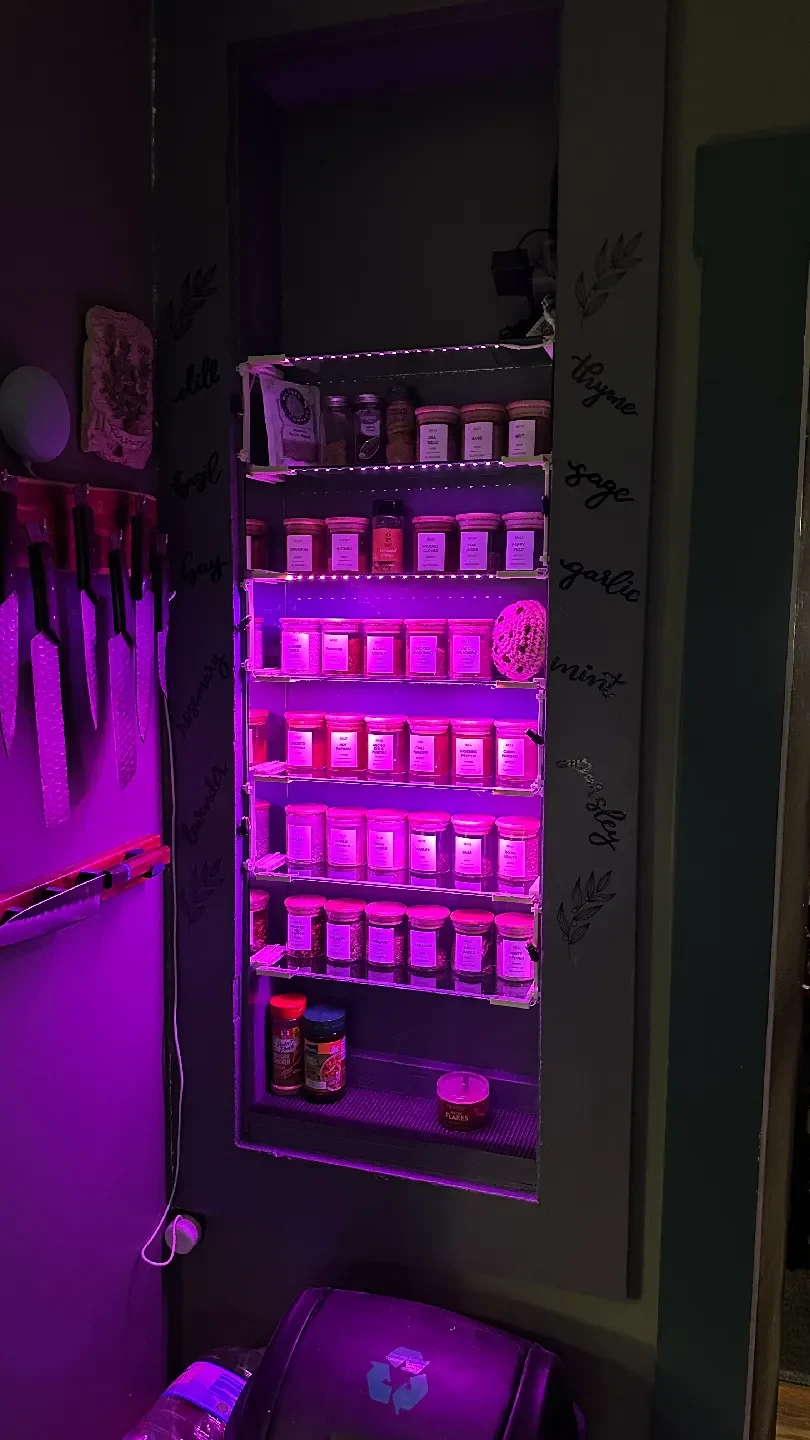

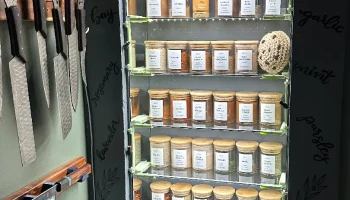

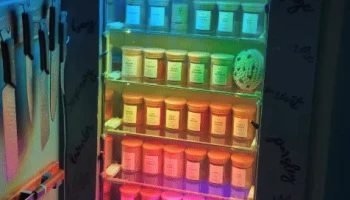

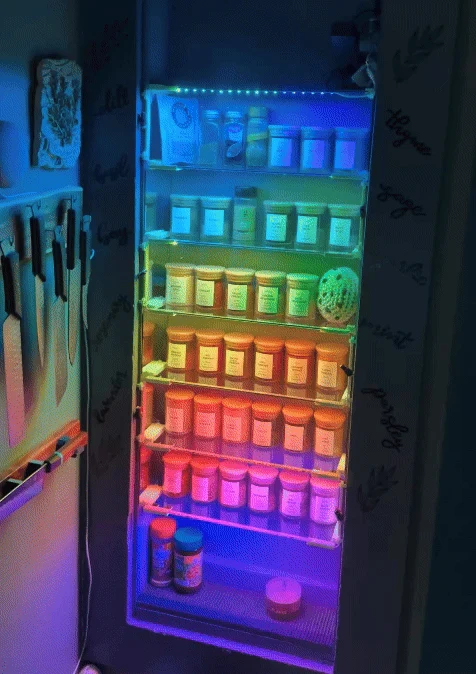

Светодиодная стойка для специй
Я решил переделать подставку для специй на кухне, используя полосы RGBW и несколько причудливых креплений. Я думаю, получилось хорошо. Файлы очень специфичны для моей ситуации, но все, что вам нужно, находится ниже. Я также включил файлы STEP, поэтому, если вы хотите изменить их для себя :), если у вас есть какие-либо запросы, просто напишите мне.
Все файлы находятся в двух папках: STL и STEP, возможно, вам придется развернуть их, чтобы увидеть файлы.
Эта установка рассчитана на стеклянные полки размером 15,5 x 5 дюймов в шкафу глубиной 5 дюймов.
Толщина стекла, которое я использовал, составляет 1/8 дюйма.
Все это спроектировано таким образом, чтобы при необходимости полки можно было легко снять.
Использование материалов:
Винты для креплений: a.co/d/aMcgt7v
Зеркала по краям: a.co/d/hJYdOJX
Разъемы JST для светодиодов: a.co/d/6etSjGt
Светодиодные ленты RGBW: a.co/d/7o3KJw3
Лента 3M VHB: a.co/d/cBLtWua
Эта распечатка включает в себя несколько файлов, я постараюсь их объяснить.
Альтернативное крепление для стекла. Вы можете использовать его вместо креплений, в которые вставляется стекло. Стекло можно просто разместить поверх этого (натяжные устройства для проводов и т. д. с этим не совместимы).
Направляющая для сверла Используется для обеспечения точности отверстий. Используйте очень маленькое сверло, чтобы предварительно просверлить отверстия для винтов, чтобы они были идеально выровнены. Отверстия для креплений винтов большие, и их сложно выровнять, используя только винты и отвертку. Это позволит вам быть более точным.
LED Hider_Right и LED Hider_Left используются для крепления к стеклу, чтобы скрыть провода. У них есть две площадки, куда пойдет лента VHB от 3M для крепления их к стеклу. Используйте вместе с Wire Concealer, как показано на второй фотографии ниже.
Основное крепление_Middle Используется для крепления между самой нижней и самой верхней полками. Имеет прорези сверху и снизу крепления для вставок зеркал.
Main Mount_Bottom Не имеет прорези внизу, в которую можно было бы вставить зеркала. (можно просто перевернуть на верхнюю полку)
Main Mount_Top Не имеет прорези сверху, в которую можно было бы вставить зеркала. (можно просто перевернуть нижнюю полку)
Поддержка Mid LED используется с той же лентой VHB, но предназначена для установки между светодиодными модулями. Это напильник на всякий случай, на случай, если на полоске не получится клей. Нет необходимости распечатывать это, если в этом нет необходимости.
Монтажное приспособление Я использовал его для расстояния 5 дюймов, необходимого для выдвигающихся зеркал. Вам не нужно это распечатывать, это еще один очень специфический инструмент для моих нужд, но я включил его на всякий случай.

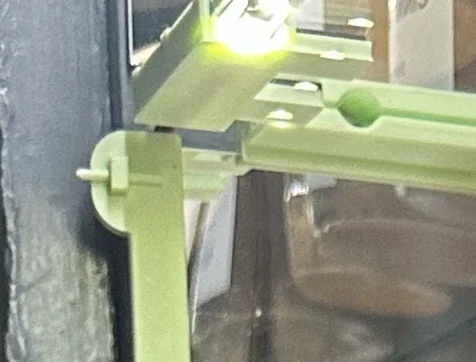

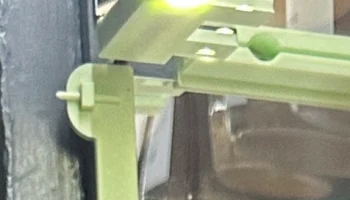

Гвоздь для крепления проводов. Это небольшие детали, которые крепятся перед зеркалами, между полками. Они используются для удержания «Wire Hider» на месте. Я использовал крошечные гвозди от Ace Hardware для крепления к дереву, установил «Wire Hider», а затем просто отрезал кусок нити того же цвета, чтобы просунуть его в противоположное отверстие. Я включил фотографию для справки ниже:
Screw Hider_Slide On Cover Необязательно, но его можно использовать, чтобы еще больше скрыть винты. Он просто будет скользить по «креплениям».
Боковая подставка для стекла. Используйте ее, чтобы установить стекло сверху, если вы не хотите использовать крепления, в которые стекло вставляется. Я не использовал, это моя полка для специй. (Натяжители проводов и т. д. с этим не совместимы)

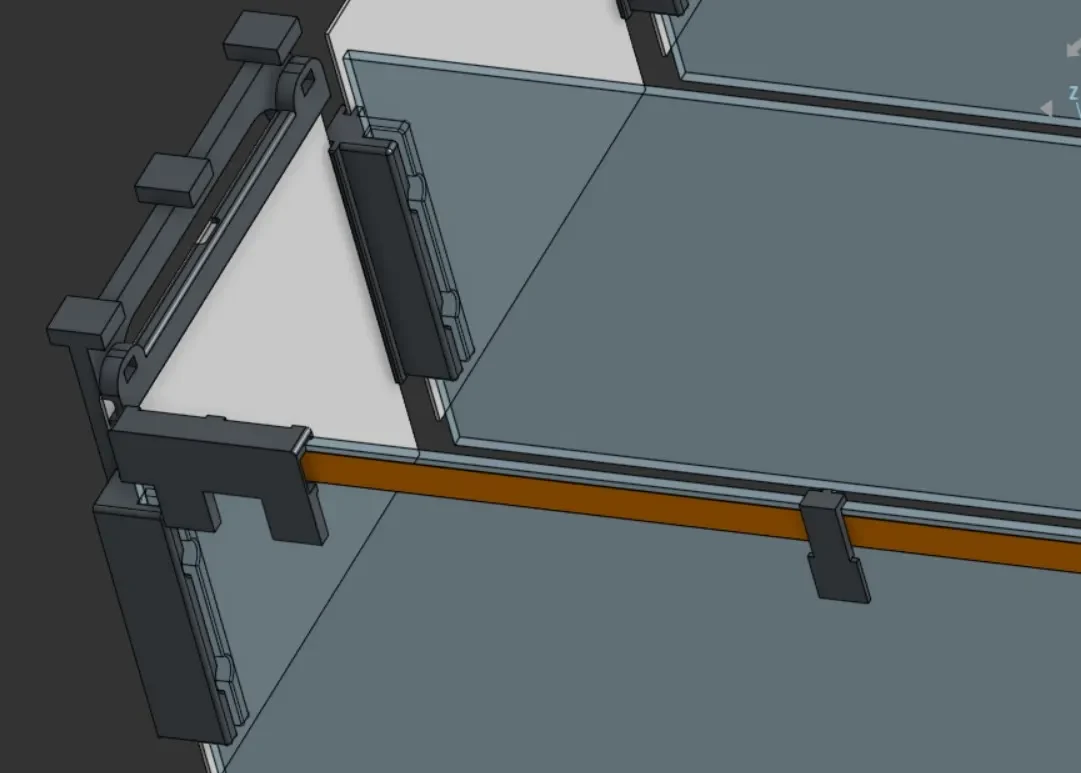

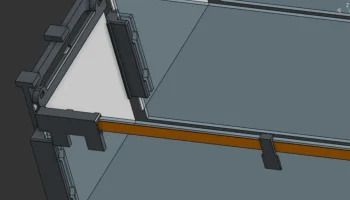

Проводной консилер Используется в сочетании с «LED Hider_Right» и «LED Hider_Left». После установки светодиодного плафона вы можете использовать его, чтобы скользить по проводам для более плавного вида. При необходимости отрежьте ножницами необходимую длину. Я включил фотографию для справки ниже:
Устройство защиты проводов. Используйте его, чтобы скрыть провода JST от светодиодных лент. Он сочетается с «гвоздем для крепления проволоки». Кроме того, здесь от рулона отрезается нить того же цвета, чтобы установить ее на место.
