Гайка поворотной ступицы (замка) внутренней двери Classe...

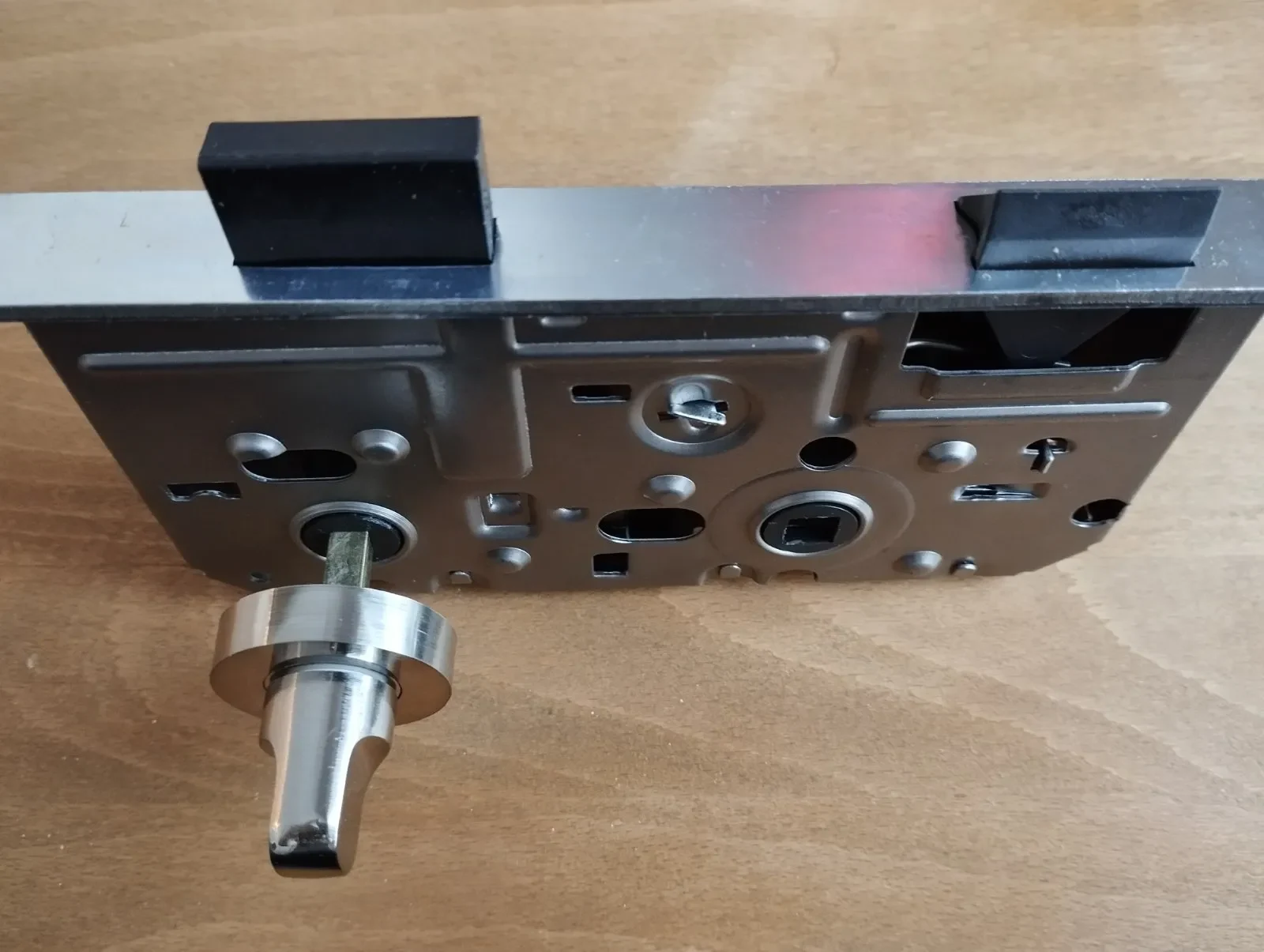

Текущая конструкция применима только для внутренних дверных замков CLASSEN. Двери Classen обычно предлагаются с несколькими типами замков, в том числе секретными, проходными и служебными (ванными). Эта напечатанная на 3D-принтере поворотная гайка-ступица предназначена для использования в ванных комнатах (служебных помещениях).

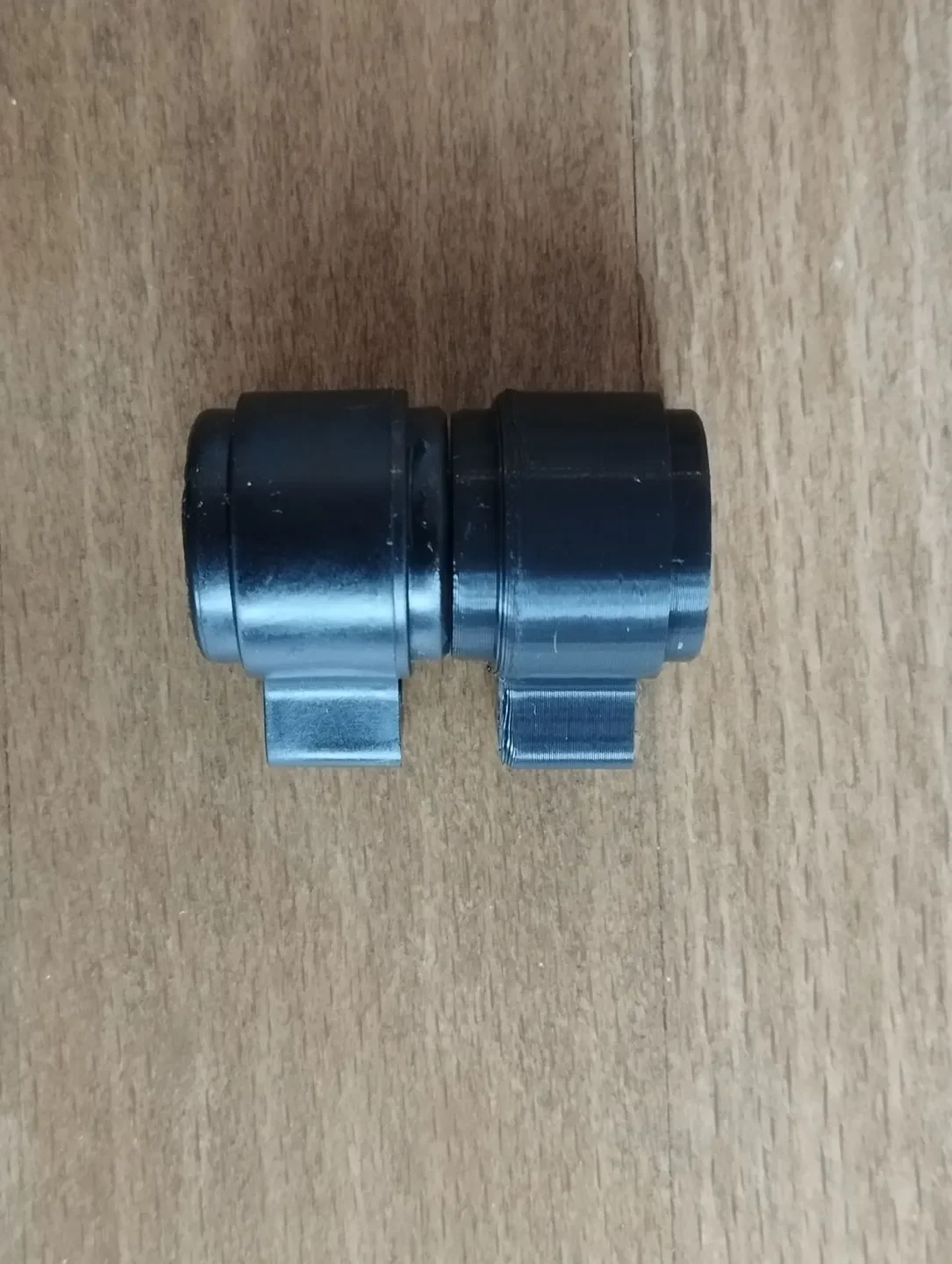

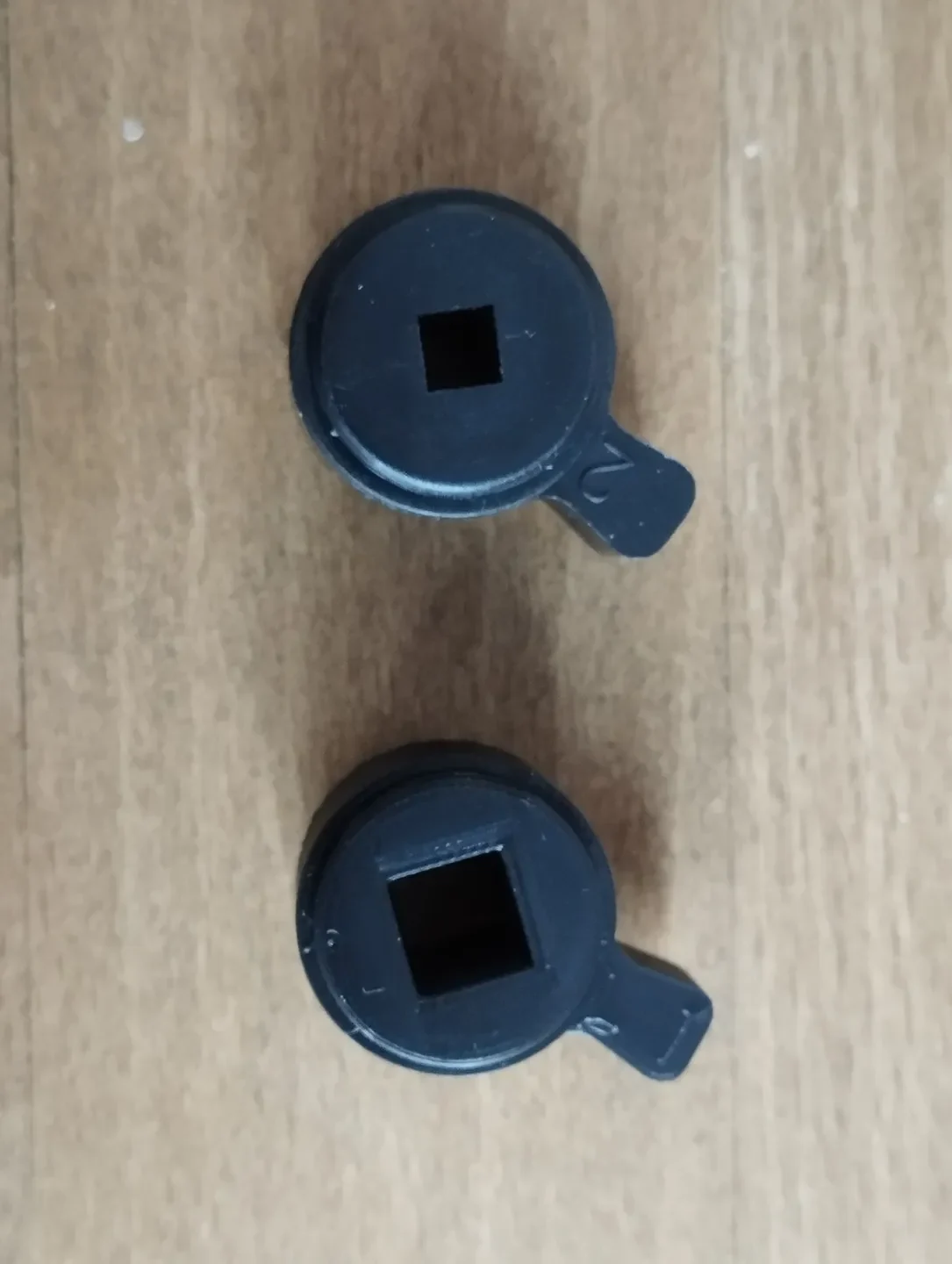

Данная модель гайки ступицы с поворотной ручкой разработана как точный и функциональный эквивалент оригинальной модели, с измененным размером квадратного отверстия. Квадратное отверстие, первоначально 4 мм, было увеличено до 6 мм для соответствия шпинделям разных размеров. Шпиндель диаметром 6 мм более популярен и обеспечивает повышенную долговечность по сравнению с меньшим шпинделем диаметром 4 мм, обеспечивая более прочный и надежный механизм блокировки.

Для повышения прочности и долговечности на эту гайку ступицы с поворотной головкой можно напечатать 100% заполнение, что обеспечивает максимальную долговечность и устойчивость при частом использовании.

Важное примечание:

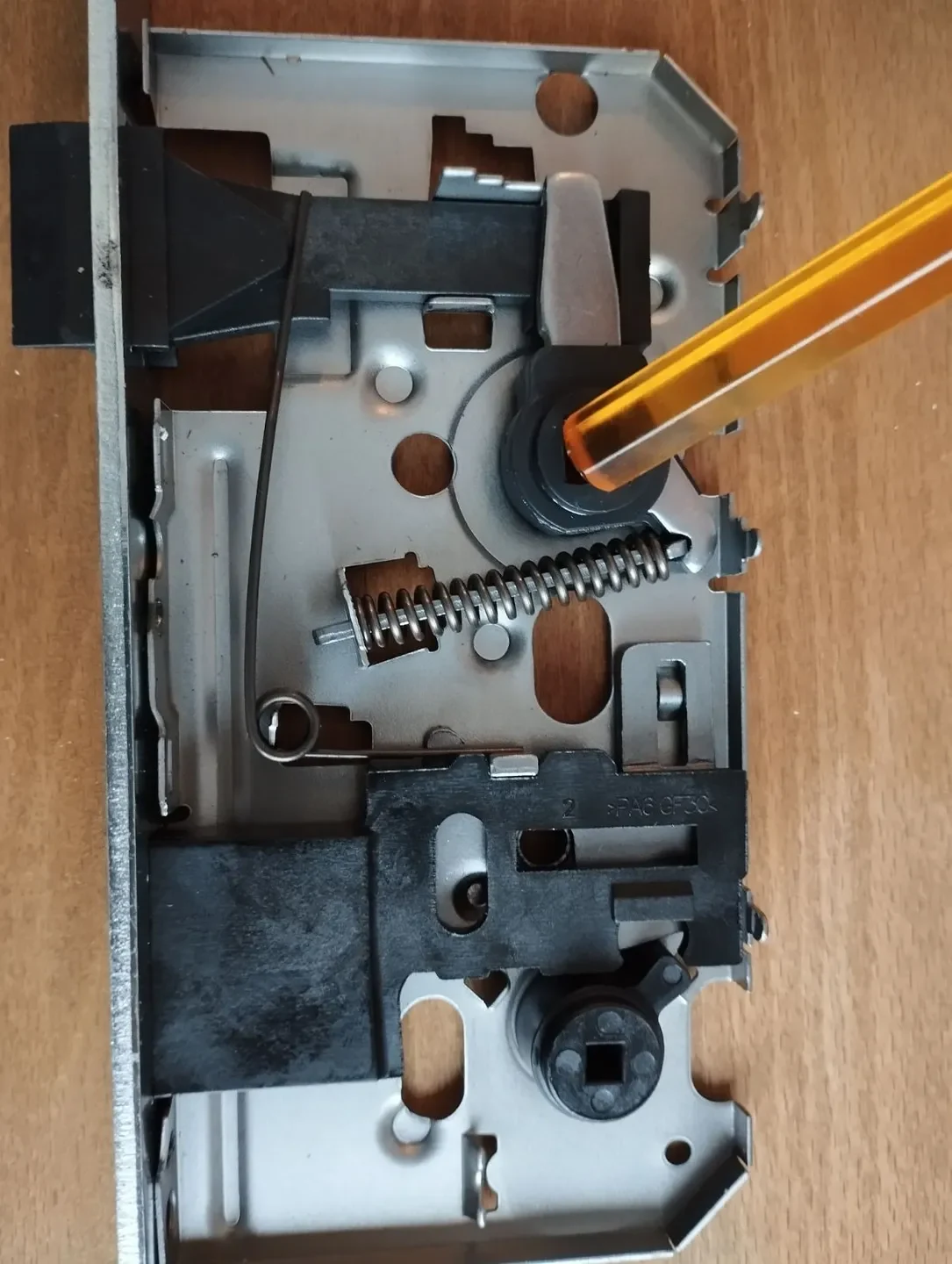

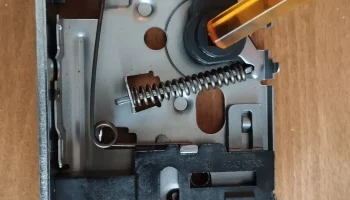

При разборке дверного замка будьте осторожны, так как в нем имеются подпружиненные детали. Рекомендуется соблюдать надлежащую осторожность, чтобы избежать травм или потери мелких деталей.

Совет по установке:

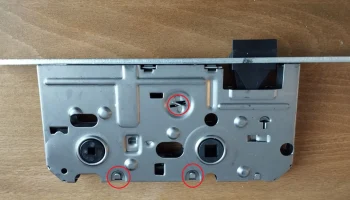

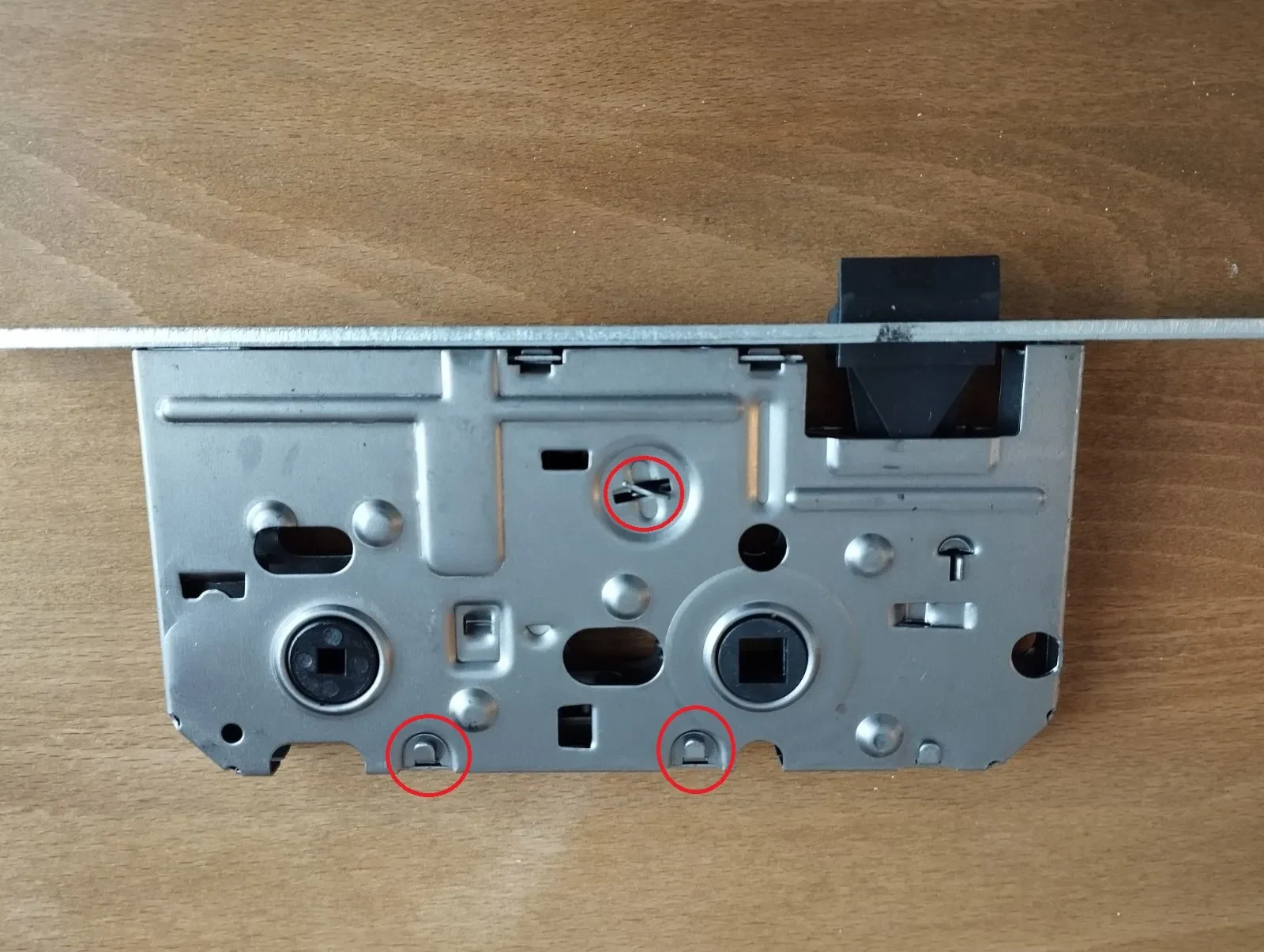

Дверной замок в сборе можно довольно легко открыть, согнув деревянные пластины (как показано на фото №3).
Во время сборки нанесите небольшое количество силиконовой смазки на шпиндель и гайку ступицы, чтобы обеспечить плавное и легкое движение.

Технические характеристики:

Материал: высококачественный PLA/PETG/ABS (мой напечатан с использованием PLA+ со 100% заполнением и работает без сбоев уже больше года)

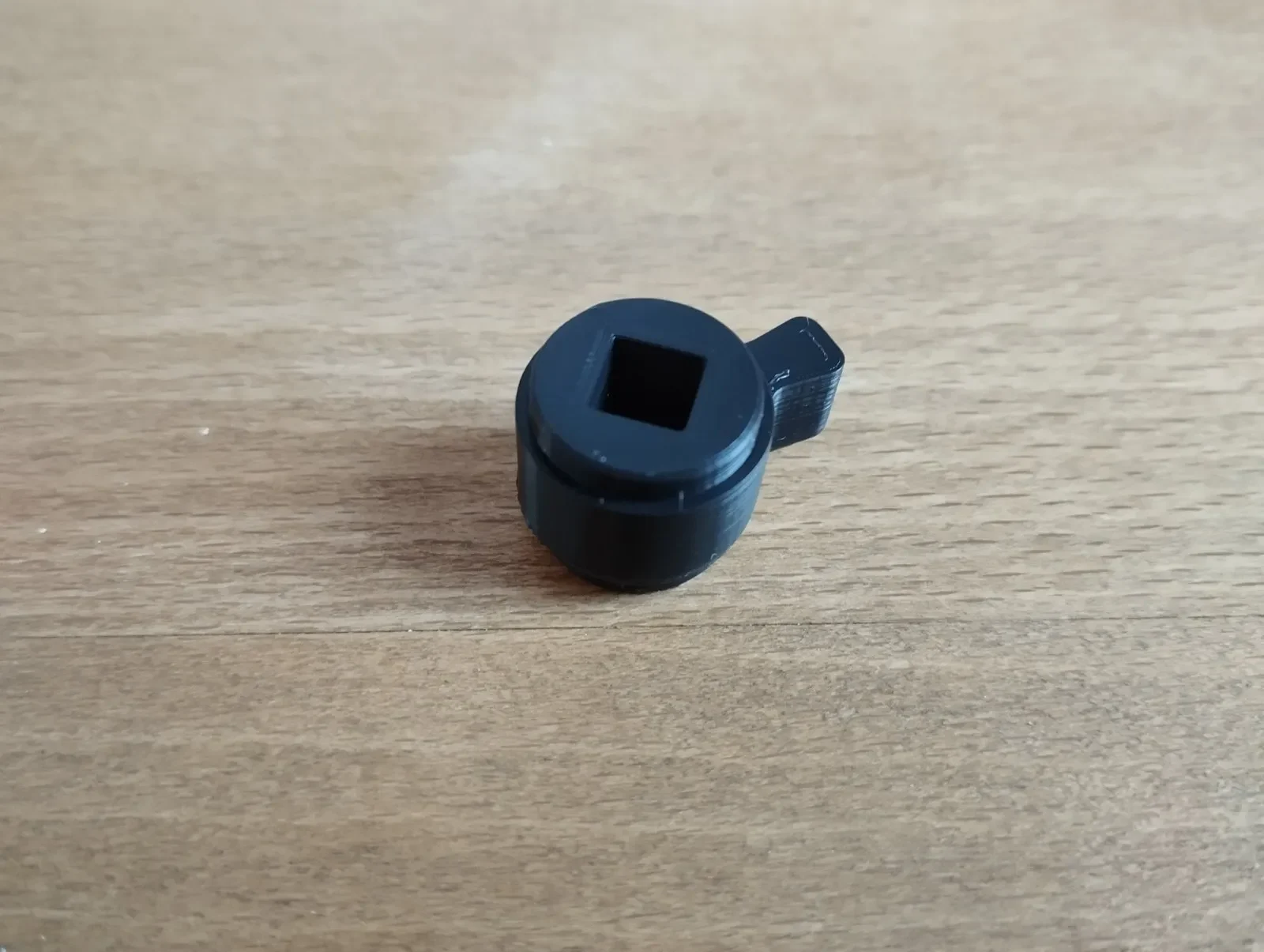

Размер квадратного отверстия: 6 мм
Совместимость: Разработан для поворотных механизмов внутренних дверей Classen, специально для замков для ванных комнат (служебных).
Цвет: оригинальный черный, но может быть напечатан в любом цвете.

Эта напечатанная на 3D-принтере деталь является экономичным решением для индивидуальной установки замков или замены изношенных или поврежденных компонентов. Обеспечьте бесперебойную работу внутренних дверных замков Classen с помощью этой надежной и точно спроектированной поворотной гайки-ступицы.

Последний штрих: при использовании замков такого типа всегда полезно держать в комнате небольшую отвертку и соответствующий шестигранный ключ на случай чрезвычайной ситуации.
