Внутренняя рампа для Prusa CORE One

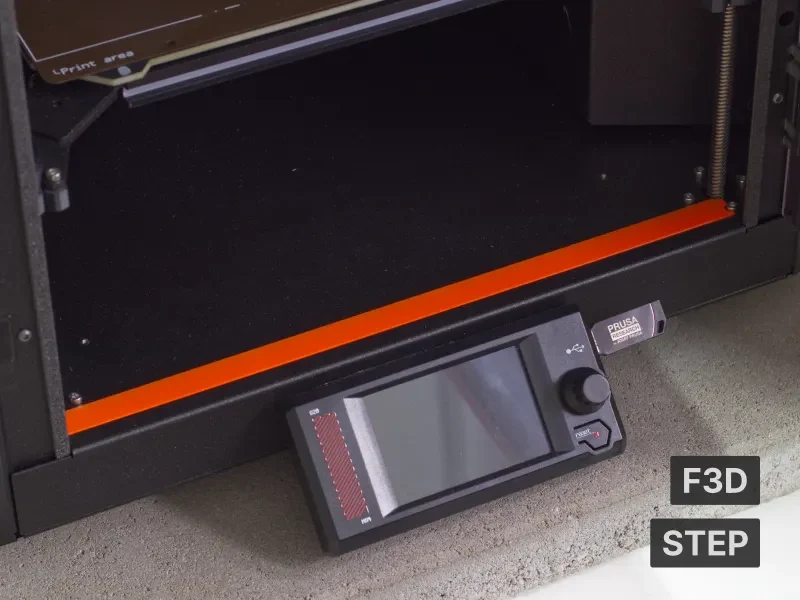

В этой части рассматривается очень конкретное неудобство, с которым я столкнулся при использовании моего Prusa Core ONE. Время от времени я опускаю под кровать продувочные линии или прерванный первый слой. Чтобы их очистить, я обычно сдвигаю их вперед, но они застревают на выступе, где передняя часть принтера встречается с нижней панелью. Эта модель представляет собой простой пандус, соединяющий этот шаг.

Особенности

Даже такая простая модель имеет несколько особенностей, о которых стоит упомянуть.

Блокировка вкладок

Винты, удерживающие передние левый и правый Z-моторы, расположены достаточно близко, чтобы их можно было использовать в качестве индексирующих элементов, учитывая доступную область печати при производстве наполнителя. Это всего лишь неплотный контакт, но в процессе работы приложенные силы все равно прижимают рампу на место.

Ориентация печати

Эта модель печатается в перевернутом виде, поэтому нижняя поверхность печати становится плоскостью скольжения, а ступенчатая сторона расположенных в шахматном порядке слоев упирается в нижнюю панель.

Зазор детали

При установке эта деталь допускает перемещение из стороны в сторону примерно на 1 мм. Это намеренно. Единственный существенный риск, связанный с этой модификацией, — это выпучивание посередине, которое может поднять рампу. Однако при наличии зазора он все равно должен поместиться между головками индексирующих винтов даже в нагретой камере.

Дополнительно Необходимое оборудование

Нет. Можно использовать тонкий двусторонний скотч, но он увеличивает высоту. Добавление выемки для полоски ленты — идея для будущей итерации.

Распечатать инструкции

Теоретически, эта часть лучше всего печатается при меньшей высоте слоя, чем обычно. Чтобы тонкий край наклона находился близко к рабочей пластине, хорошим выбором будет толщина 0,10 мм. Поскольку диагональная ориентация нарушает угол заполнения по умолчанию, установите его на 0°, чтобы получить эффективный шаблон заполнения 45°.

Для выбора материалов отлично подойдут PLA, PETG и ASA. Однако PLA может размягчиться, если вы часто печатаете ASA, а PETG обеспечивает надежную золотую середину между прочностью и термостойкостью.

Из-за своего размера деталь легко помещается на печатной платформе Core ONE. Я оптимизировал размещение в САПР и сохранил правильную ориентацию в предоставленном файле STL. При правильном выравнивании площадь основания составляет 249,19 × 219,14 мм, а рампу следует напечатать в перевернутом виде, чтобы обеспечить гладкую поверхность.

Кастомизация

Загляните в раздел Ремиксы! Уже существуют адаптации для специализированных случаев использования, например. некоторые из них совместимы с пылезащитными чехлами оси Z.

��сли существующего варианта нет, найдите исходный файл Fusion 360 в разделе «Загрузка». При экспорте активируйте Body4 в корневом компоненте, это обеспечит правильную ориентацию STL в слайсере.
