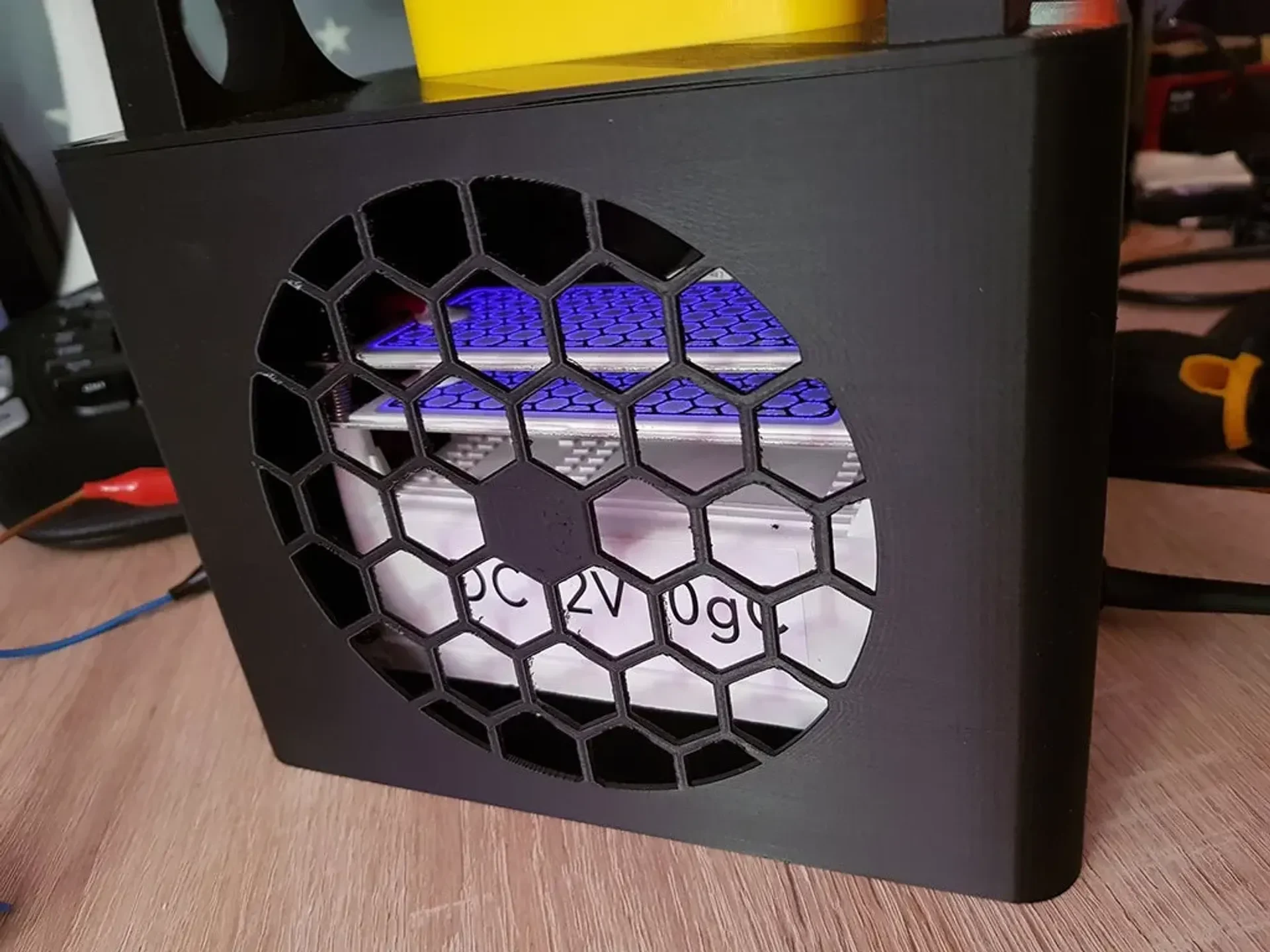

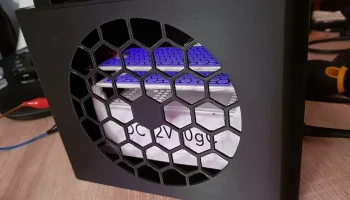

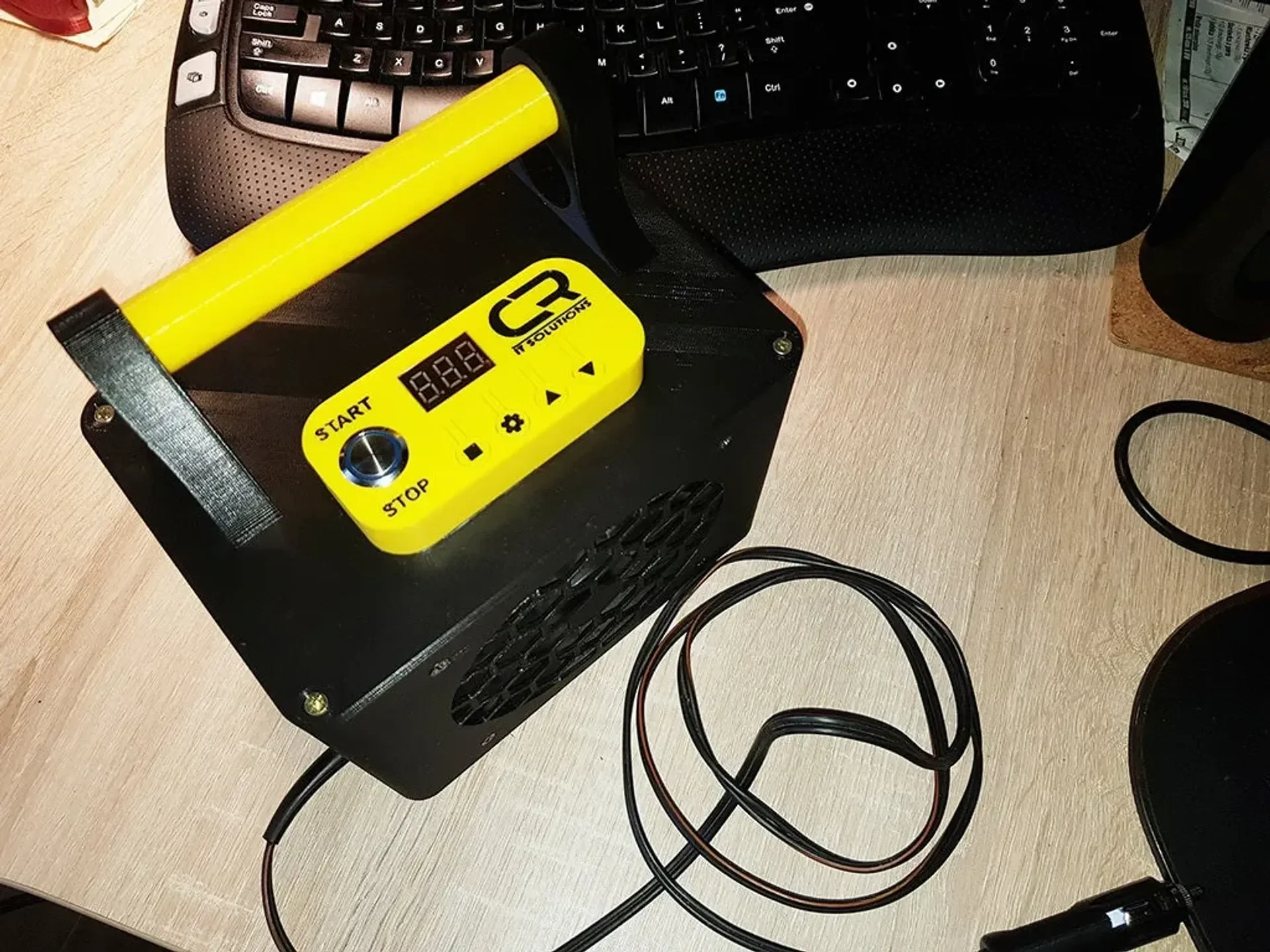

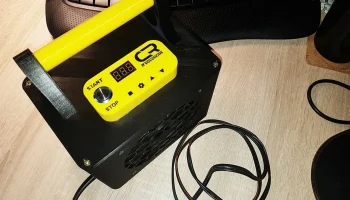

Генератор озона для обеззараживания салона автомобиля

ПРЕДУПРЕЖДЕНИЯ:

Будьте осторожны из-за ВЫСОКОГО НАПРЯЖЕНИЯ (тысячи Вольт!) на пластинах генератора озона во время работы!!! Это может привести к поражению электрическим током или смерти!
Будьте осторожны из-за ядовитых свойств озона! Выключите питание и немедленно покиньте комнату, если почувствуете запах озона! Ни в коем случае не вдыхайте озон!!!

Я решил подготовить генератор озона своими руками для борьбы с вирусами, грибками и другими неприятными запахами, которые могут жить в ваших машинах, особенно в трубах переменного тока.

Это достаточно компактная и портативная версия. Он подготовлен для работы с электронным таймером (тип JZ-801):

и типичный генератор озона (купите версию 12 В/10 г):

Доступны на Ebay, Aliexpress, Banggood, Amazon, Allegro и т. д. Генераторы имеют несколько типов питания (12 В — для автомобилей, 240 В/50 Гц, 110 В/60 Гц… и т. д. — для дома) и эффективности (от 1 до 3 пластин, генерирующих озон). Для установки 12 В в автомобиле не следует использовать более 2 пластин (мощностью около 70 Вт) из-за ограничений по току в розетках прикуривателя автомобиля.

Вам также понадобится кнопка 16 мм:

и компьютерный вентилятор 120x120 мм, 12 В:

Как соединить все вместе?

Я попытался показать это на картинке:

Для соединения проводов настоятельно рекомендуется использовать паяльник, так как через эти соединения проходит ток 5-6А. Пожалуйста, используйте провода с жилами сечением не менее 1,5 мм2 (15 AWG)! Вилка прикуривателя на 12 В должна быть оснащена предохранителем на 10 А!

Обязательные доработки деталей:

Механические моды:

Я внимательно рассмотрел генератор озона и на мой взгляд способ его крепления к основанию не самый лучший. Поэтому я удалил некоторые части пластикового корпуса с помощью бокорезов и вместо этого просверлил 4 отверстия (с интервалом 135 x 45 мм):

Конструкция основания корпуса была подготовлена с учетом этих отверстий.

Электрич��ские моды:

Дисплей таймера необходимо поднять примерно на 16 мм. Это необходимо для соответствия окну панели. Оригинальный дисплей расположен низко, прямо на плате. Итак, вам нужно отпаять дисплей от платы, подготовить и припаять к его контактам несколько тонких проводов длиной 20 мм (хорошим источником таких проводов является Ethernet-кабель), затем прикрепить его к окну панели, а затем вставить плату в панель и припаять провода к оригинальным площадкам на плате:

А теперь… Печать :)

Основание, ручку и крышку очень легко распечатать. Просто в случае с укрытием придется использовать опоры под внешний край. Используйте 3-4 периметра.

Во время печати панели могут возникнуть некоторые проблемы, особенно если вы раньше не пробовали печатать первый слой разными цветами. Я прикрепил 4 файла, чтобы можно было распечатать панель одним из 2-х способов:
а) Вы можете использовать отдельные STL, настроить их точное положение в слайсере и сгенерировать 3 отдельных gcode для значков, основной части панели и окна отображения.
б) Вы также можете начать с Complete_panel.stl. Откройте его в слайсере и разделите на отдельные части или модели. Следует следит�� за тем, чтобы разделенные модели точно располагались на столе. Затем удалите основную часть панели, а также окно дисплея. Оставьте только значки. Сгенерировать gcode. Затем отмените удаление. Оставьте только окно и сгенерируйте gcode. Снова отмените удаление и на этот раз оставьте только основную часть панели. Сгенерировать gcode. Таким образом, вы должны получить 3 файла gcode: тело панели, значки и окно дисплея.

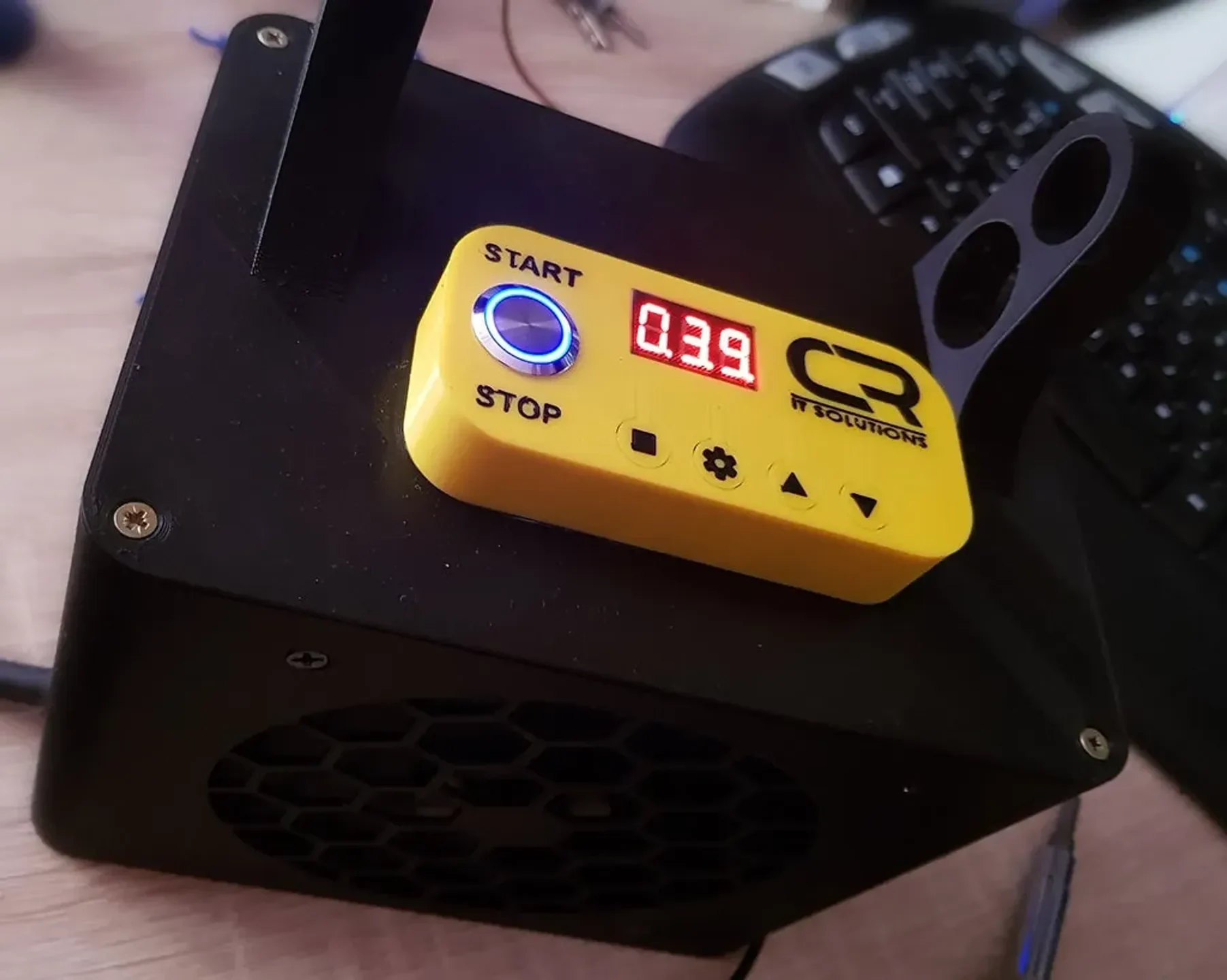

Сначала распечатайте значки (выберите цвет нити) и оставьте их на столе принтера. Затем распечатайте окно (вы должны выбрать красную прозрачную нить), а затем распечатайте основную часть панели. В результате вы должны получить полноценную панель со встроенными иконками и окнами. Если это слишком сложно, вы можете распечатать только основную часть панели и раскрасить значки вручную. В итоге у вас должно получиться что-то вроде этого:

Сборка:

Сначала соберите панель и выполните все электрические соединения между таймером и кнопкой. Моя кнопка была подсвечена, поэтому я взял дополнительное питание от выхода таймера NO, чтобы она заработала:

Затем приклеиваем панель суперклеем к крышке:

После этого предстоит выполнить все электрические соединения между основными частями:

И теперь можно все установить в корпус:
