Я искал наthingiverse цевье, но не смог найти тот, который мне понравился, поэтому решил сделать его сам. Я нашел эту рукоятку от Strike Industries, и она мне очень понравилась, поэтому я решил сделать ее.

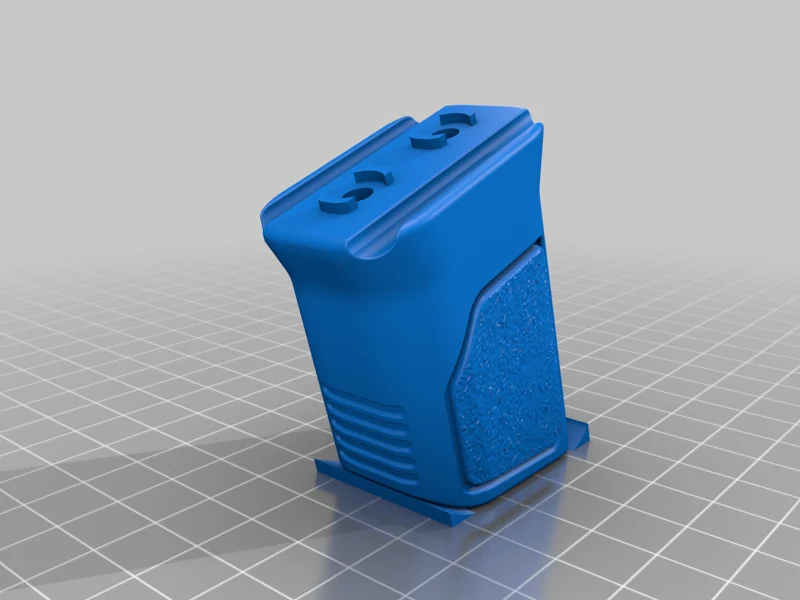

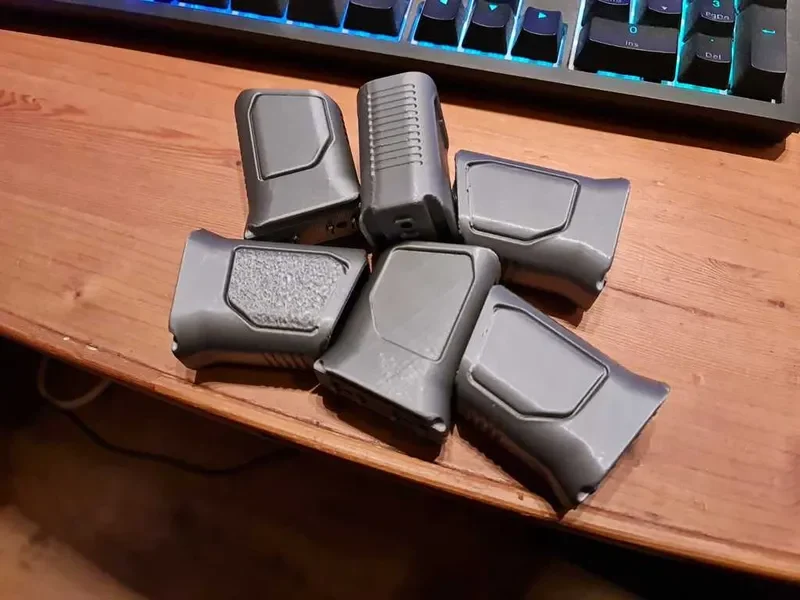

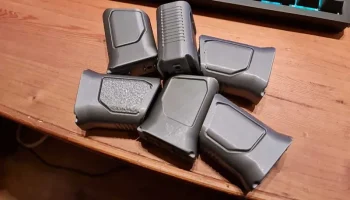

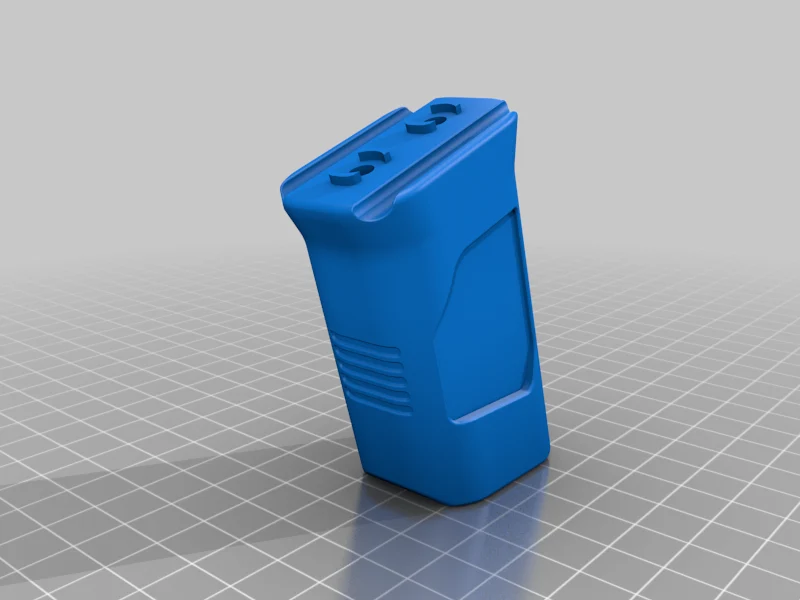

Это сделано в Fusion 360, у меня нет большого опыта работы с Fusion, поэтому временная шкала немного запутана, но я многому научился, пока делал это. Как видно на одном из изображений, я напечатал немало прототипов, пока они не стали идеальными. Я приложу файл .STEP для тех, кто хочет сделать какой-нибудь ремикс.

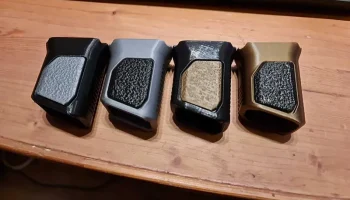

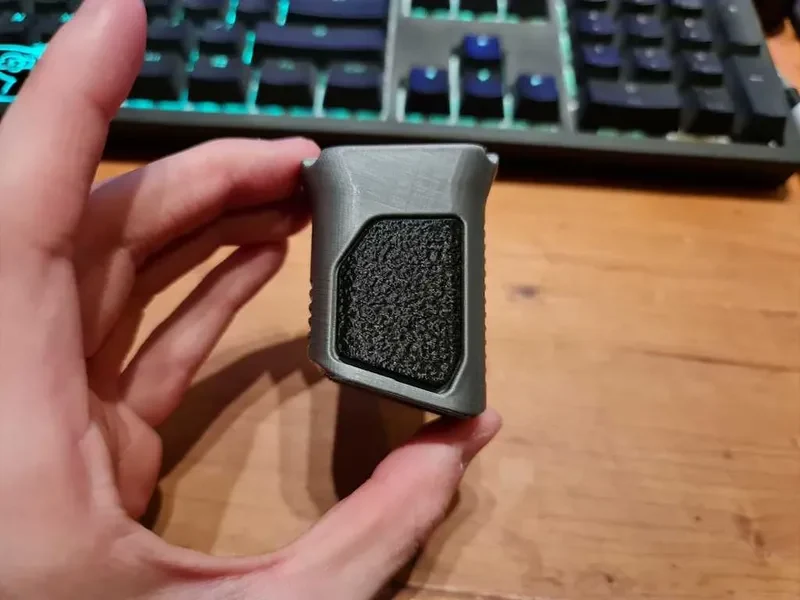

В комплект входят файлы для передней рукоятки и пластин для рукоятки, а для тех, кто не хочет распечатывать их отдельно, есть также рукоятка с пластинами. При печати ручки и пластин отдельно вы можете смешивать разные цвета по своему усмотрению.

Я хотел бы увидеть некоторые марки

— Все файлы уже находятся в правильной ротации, в которой их следует распечатать. -

— Поддержка уже встроена, поэтому ее следует отключить в слайсере. -

— Плот необходим для пластин захвата и рекомендуется для самого захвата. -

(настоящая вещь: https://www.strikeindustries.com/si-ar-cmag.html).

Если вы используете OEM-оборудование Magpul, ознакомьтесь с ремиксом, сделанным ColdWarPatriot.

Настройки печати

Принтер:

Артиллерийский Сайдвиндер X1

Плоты:

Да

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

33% треугольников, 3 стены/периметра

Нить:

Colorfabb PLA Эконом

Серый, Черный, Бронзовый

Примечания:

33% заполнения (треугольники) и 3 стены/периметры на самом деле очень прочные, поэтому я их использую.

Использование плота для пластин рукоятки совершенно необходимо, я также использую плот д��я самой рукоятки, но если вы хотите, вы можете распечатать рукоятку без плота.
Пост-печать

Прикрепите пластины

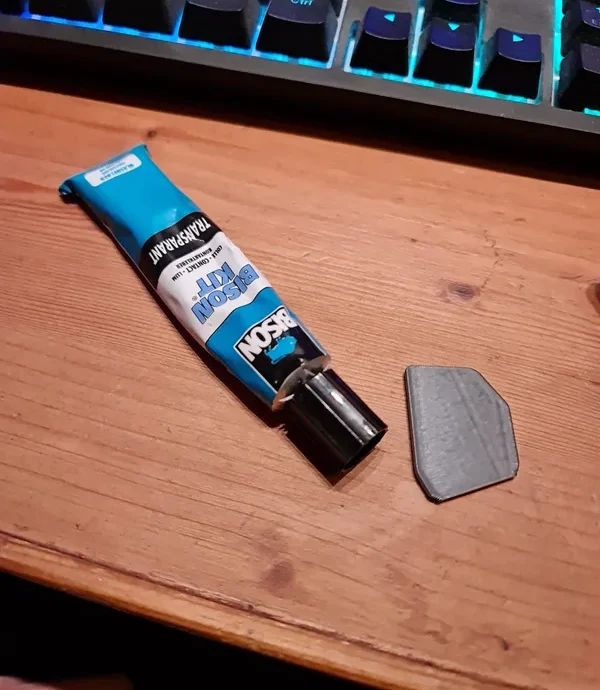

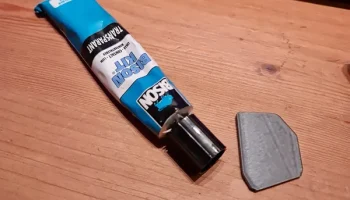

Чтобы прикрепить пластины к ручке, вы можете использовать что-то вроде суперклея, нанесите клей на заднюю часть пластины и надавите на ручку, выравнивая ее.

Шлифование

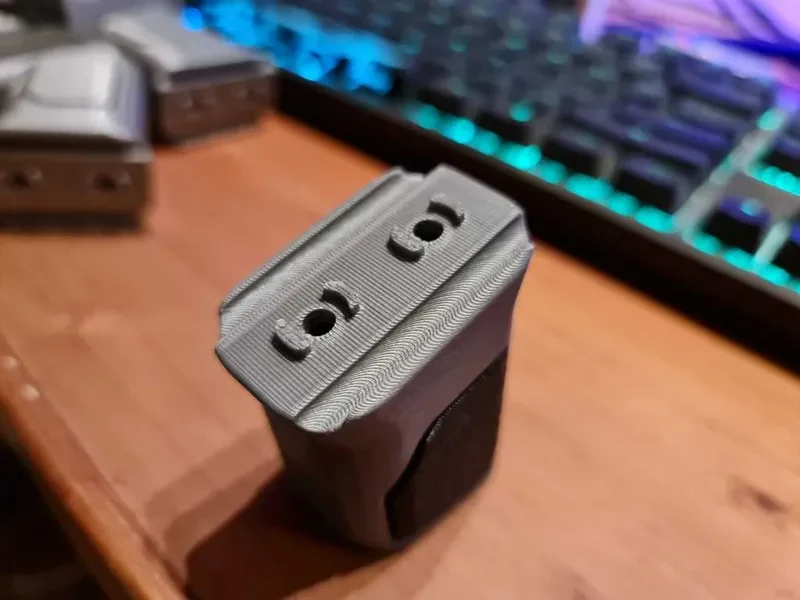

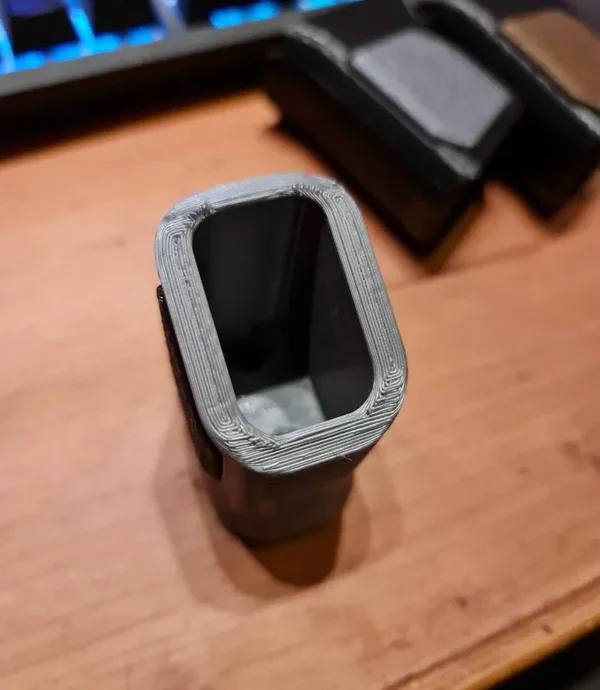

Для постпечатной обработки вы можете отшлифовать нижнюю часть, если хотите, я обычно оставляю это так, потому что вы редко видите или касаетесь нижней части ручки.

Вариант использования

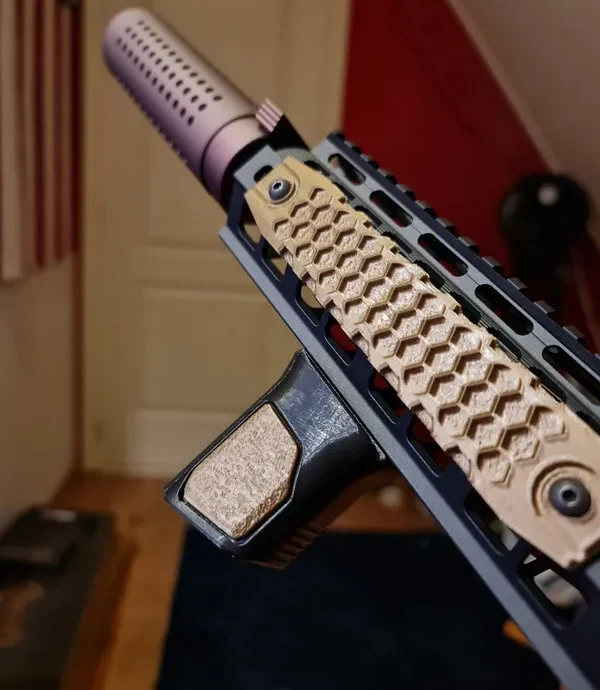

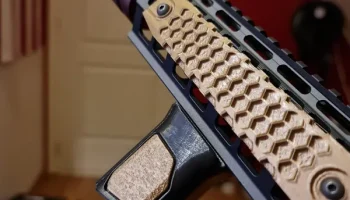

Лично я использую эту рукоятку на своем пистолете для страйкбола, но я бы сказал, что вы можете использовать ее и для настоящего огнестрельного оружия, потому что она довольно прочная.
