Карабин-самоубийца

Название этого карабина отражает важный посыл о том, что никому не следует доверять ему свою жизнь! Т. е. НЕ ДЛЯ ВОСПАЛЕНИЯ. С этим отказом от ответственности; Моя цель состояла в том, чтобы попытаться создать лучший карабин, вдохновленный скалолазанием, разработанный специально для производства с помощью 3D-печати. Никаких дополнительных деталей или инструментов, а также постобработки не требуется.

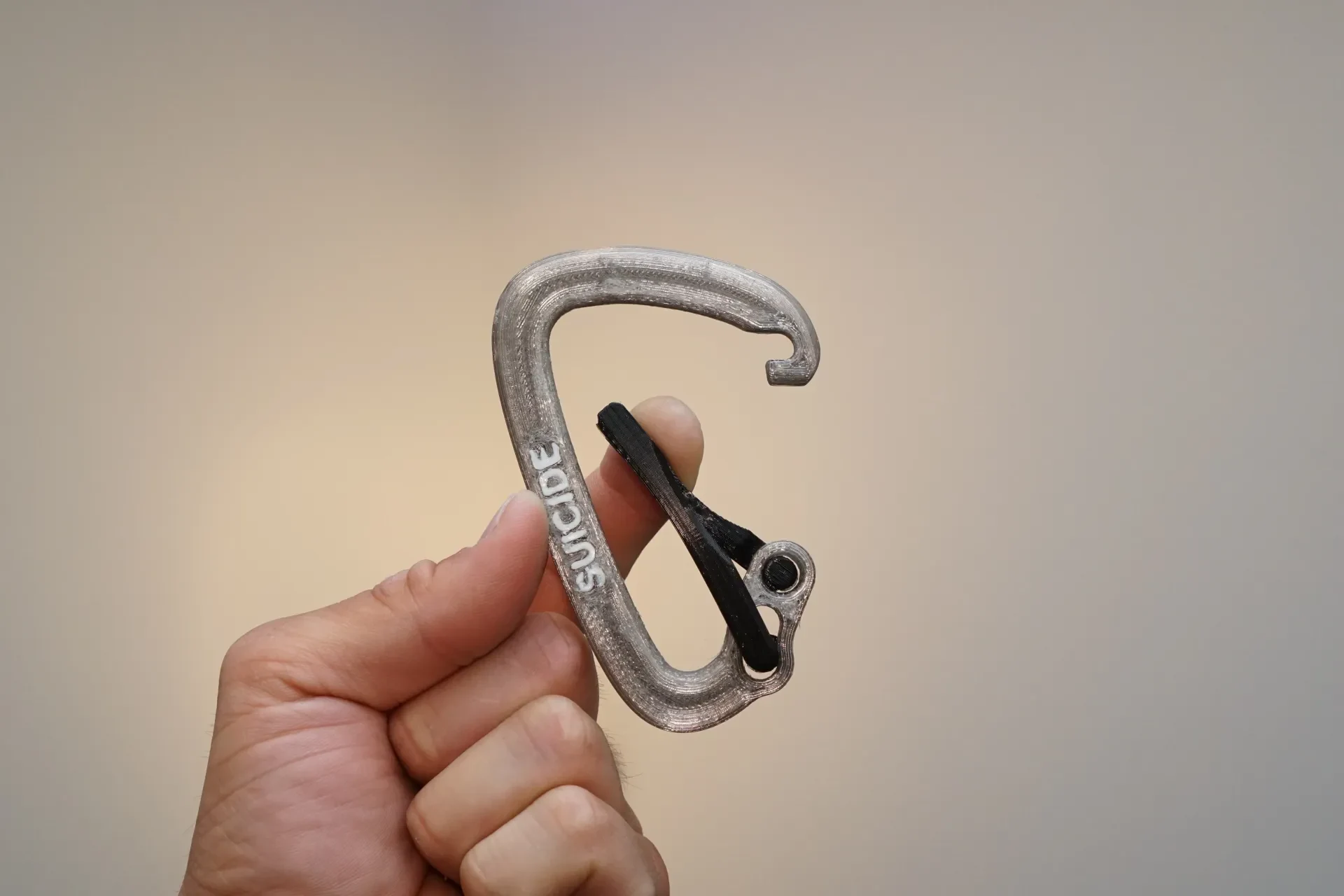

Вдохновением послужил D-образный металлический карабин с проволочной застежкой, который мы, альпинисты, знаем и любим. Он состоит из кованого корпуса из алюминиевого сплава с «прямым» несущим стержнем и изогнутой проволоки из нержавеющей стали, обеспечивающей натяжение самозакрывающихся ворот. Небольшой изгиб позвоночника и провисание механизма ворот помогают снизить риск неудачи, обеспечивая дополнительную амортизацию.

Изучение других производителей компонентов, напечатанных на 3D-принтере, дало хорошую отправную точку для того, как адаптировать эти элементы конструкции для аддитивного производства, используя сильные стороны 3D-полимеров и избегая их недостатков. Каждый карабин имеет широкий затвор с надежными замками с обеих сторон и уникальный скользящий механизм. Этот механизм обеспечивает постепенное натяжение и полное открытие ворот, а также быстрый процесс сборки.

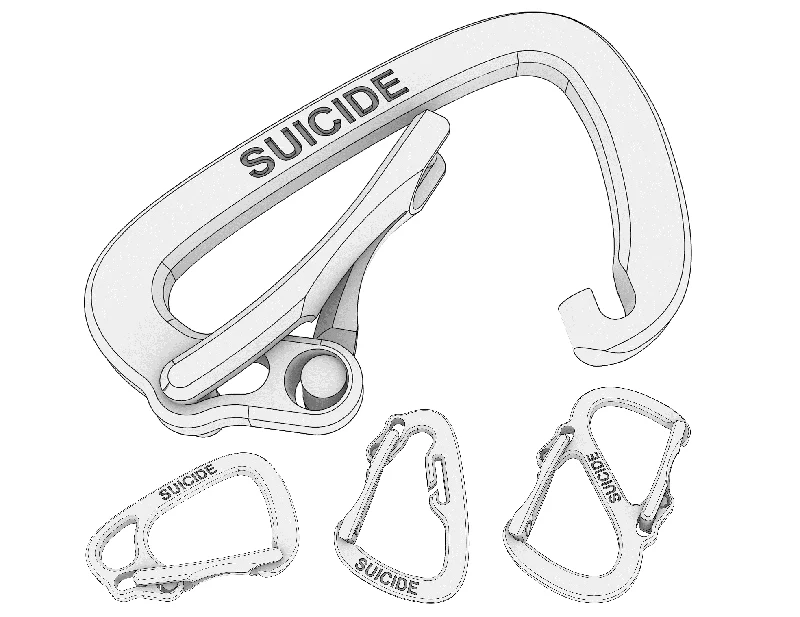

Основной корпус поставляется в разных вариантах; стандартный альпинистский D-бинер, D-бинер со стопором вращения, D-бинер с тактическим ремнем и S-бинер с двойными воротами. Все они используют одни и те же ворота и могут использоваться для защиты легкого и некритического снаряжения и оборудования во время восхождений или при повседневном использовании.

Обновление 2025 г.: Брейк-тестирование карабина Suicide, напечатанного из различных материалов, после шестимесячного старения дало следующие результаты:

PLA PETG Углеродное волокно (BASF PAHT-CF15) Смола (Siraya Tech Blu & Simple)
162±2 кг 165±4 кг 350±5 кг 85±20 кг

Исходные файлы имеют формат .3dm (Rhino V6). Пожалуйста, опубликуйте свой ремикс и принты!

По запросу: теперь существует также вариант каждого карабина без текста под названием "...PC".

Консультации по производству
Выбор материала

Для правильной работы ворот необходим полугибкий материал. Я использовал обычную нить PET-G, и это был хороший компромисс между гибкостью и прочностью. Он также протестирован на совместимость с PLA, но это не рекомендуемый материал.

Настройки печати
Размер и масштабирование:

Карабин можно масштабировать в программе-слайсере и распечатать в разных размерах. Я напечатал такой большой карабин, который поместился на моем принтере (X2.2), но, поскольку допуски не масштабируются, я также включил в файлы этот карабин «забавного размера». Для некоторых принтеров, возможно, потребуется удлинить заслонку (на ~2%), чтобы она закрывалась должным образом, и это можно легко сделать с помощью 1D-масштаба в программе слайсера.

Температура:

Температура должна быть достаточно высокой для хорошей адгезии слоя, но не более, поскольку более высокие температуры имеют тенденцию снижать эластичность полимеров и делать готовую деталь хрупкой. Особенно это важно для изгибающейся части ворот, позволяющей полностью открыться без нарушения деформации.

Размер сопла:

Для увеличения прочности 3D-отпечатков обычно рекомендуют использовать сопла большего размера, здесь я использовал сопла диаметром 0,6 мм.

Высота слоя:

По размеру сопла можно определить наилучшую высоту слоя, а для повышения прочности она составляет около половины диаметра сопла, я использовал 0,3 мм.

Периметры и заполнение:

Под нагрузкой напряжение максимальное по периметру детали, поэтому важно иметь большое количество внешних оболочек, я использовал 10 по периметру. Верх и низ могут быть нормальной толщины, а заполнение — на разумном уровне. Я использовал 4 верхних/нижних слоя и 50% заполнения.

Пост-печать

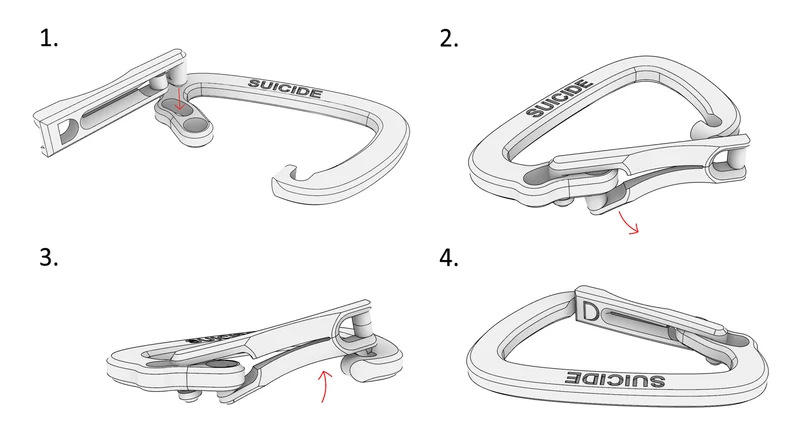

Постобработка не требуется, если только (ваш принтер не оставляет нежелательных артефактов или) если вы хотите заполнить буквы, я сделал это вручную под соплом (или вы можете использовать 3D-ручку, если она у вас есть). Порядок сборки виден на рисунке, для более плавной работы в детали шарнира можно добавить небольшое количество подходящей смазки (силиконовой смазки).
