Внутреннее угловое крепление камеры наблюдения Yi/Kami

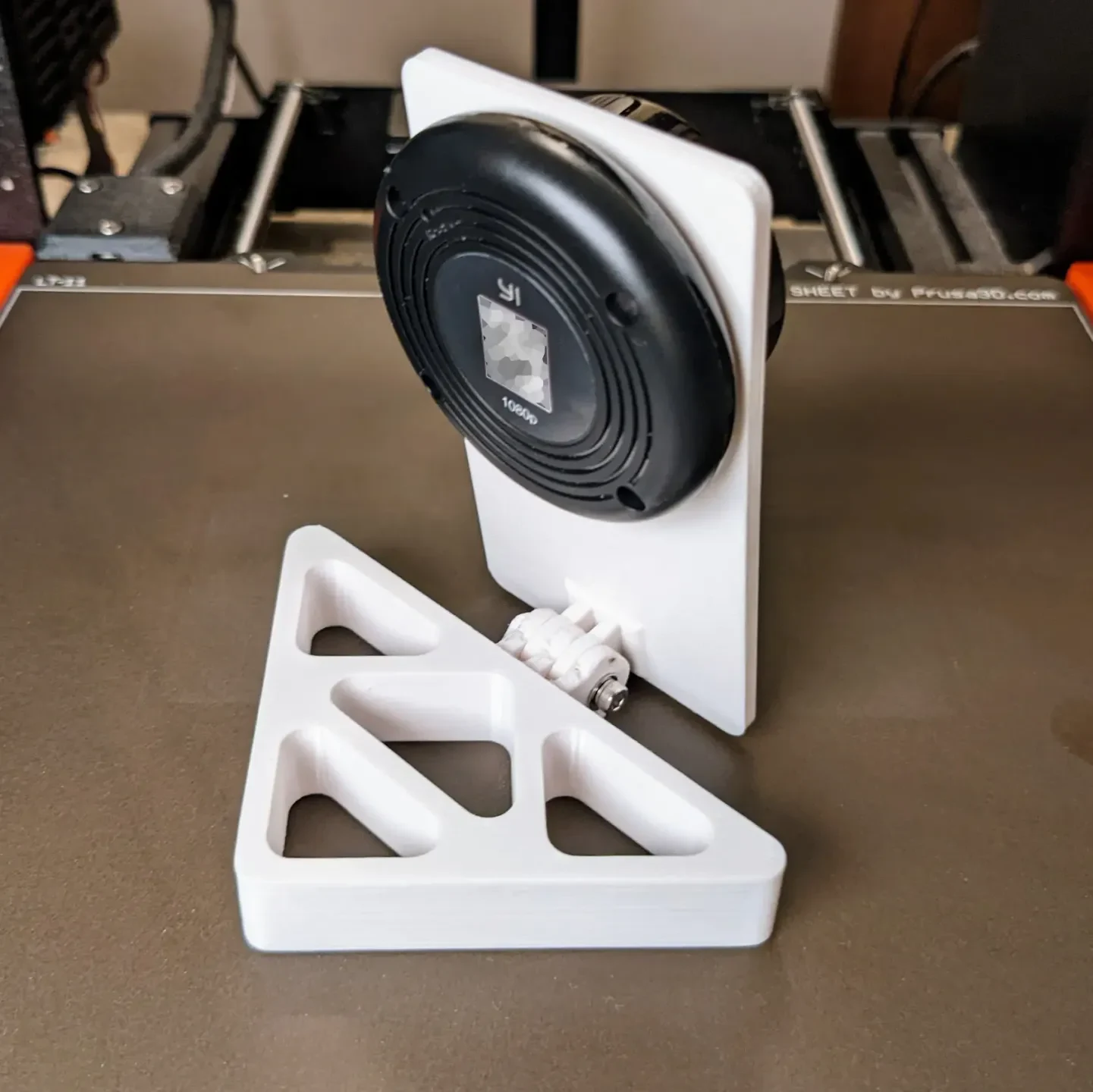

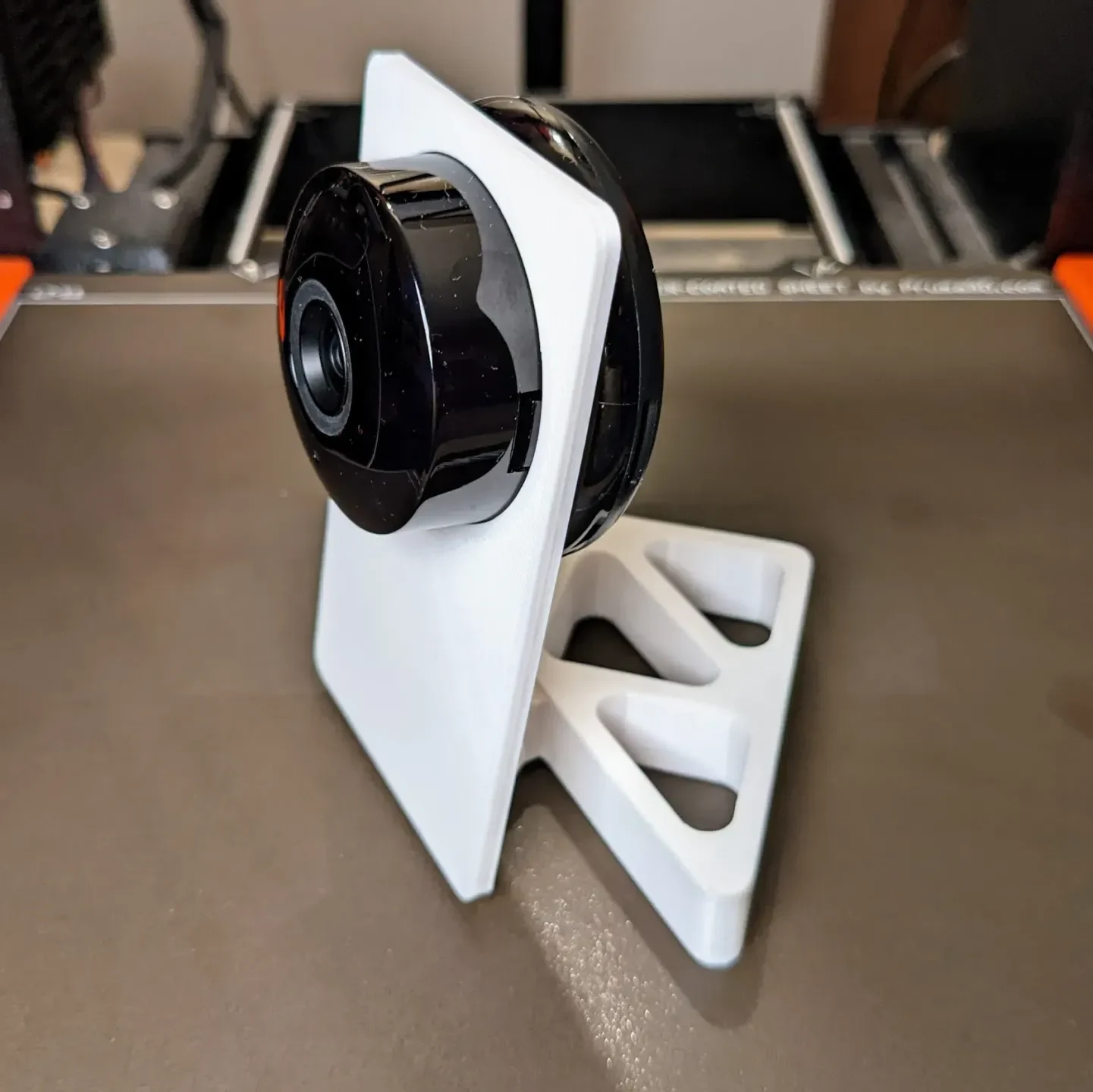

Кронштейн и лицевая панель, позволяющие модулю камеры Yi монтироваться во внутренний угол и наклоняться с помощью шарнира в стиле GoPro.

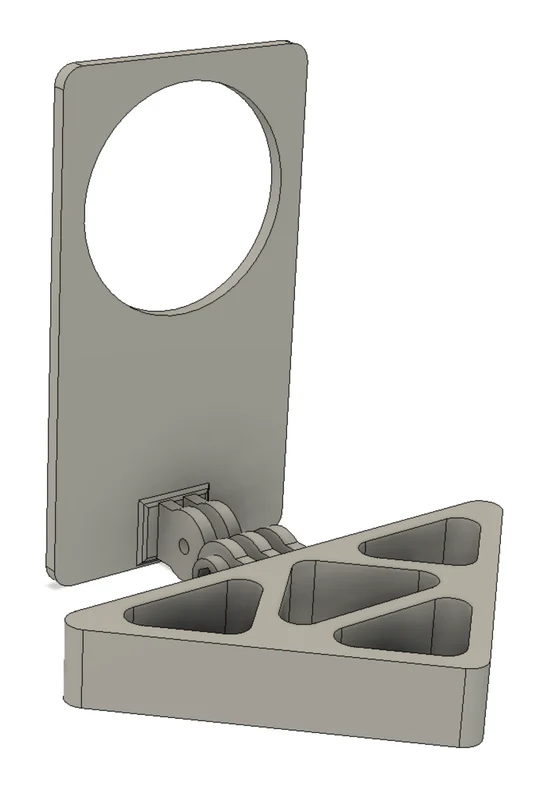

Я включил файлы Fusion360 (.f3d) и .step для всех, кто хочет изменить лицевую панель или кронштейн (например, добавить отверстия для винтов для монтажа и т. д.).

Лицевая панель достаточно высока, чтобы обеспечить пространство для длинного и громоздкого разъема microUSB, который поставляется в комплекте с камерой Yi, с отверстием в угловом кронштейне для подачи (и закрепления) провода по желанию.

Кронштейн был разработан с целью крепления его с помощью планок к обеим внутренним стенам; любой клей должен подойти.

Петля имеет отверстие диаметром 3,15 мм для болта M3x20 мм с невыпадающей вставкой для гайки M3. Они вставляются в файл Fusion360 (.f3d) параметрически, поэтому легко открыть список f(x) и изменить параметры «diameter_threads» и «diameter_nuts», чтобы использовать любые болты и гайки. К соответствующим размерам, таким как диаметр отверстия для болта и гайки, добавляется параметр mk3s_tolerance; отрегулируйте по мере необходимости для вашего принтера и материала.

Напечатано из PETG с соплом 0,4 мм, высотой слоя 0,2 мм, заполнением 10 % и 3 периметрами.

Примечание 0. Петля в стиле GoPro на кронштейне требует опор, моей оказалось недостаточно, поскольку я использовал «Расстояние верхнего контакта по Z» 0,3 мм. Несмотря на это, уродливый шарнир функционирует как есть.

Примечание 1. Лицевая панель камеры Yi Camera имеет отверстие шириной 45,9 мм, поскольку первая версия с шириной 46 мм (при измерении от оригинальной подставки Yi Camera) была слегка свободной. Я уменьшил его, чтобы при необходимости слегка отшлифовать внутреннюю часть проема. Этот параметр можно настроить в файле Fusion360 в соответствии с вашим ��ринтером и материалом.
