Внутренняя опорная пластина для модуля левой боковой пет...

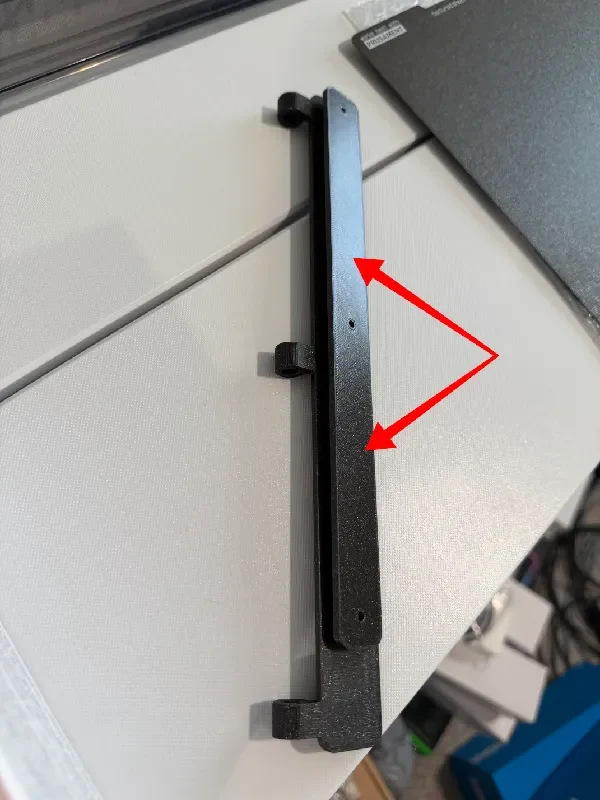

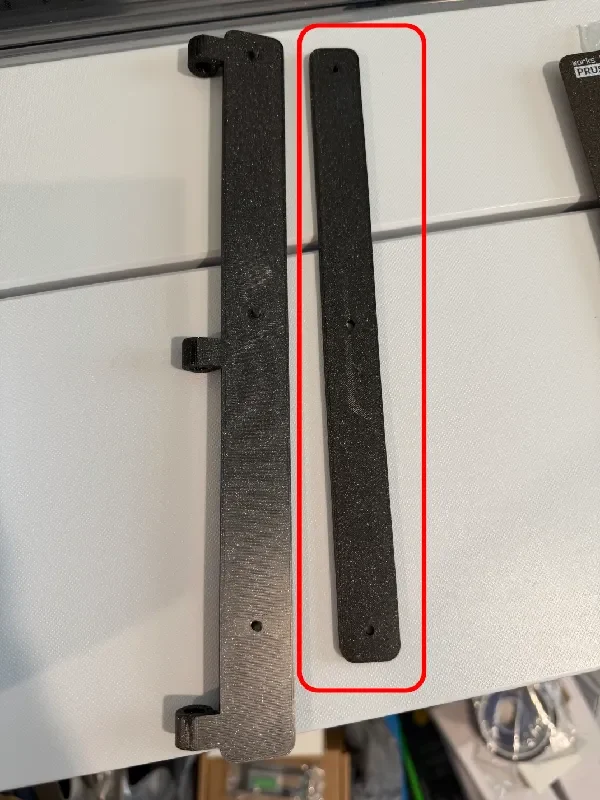

Петля Рича была именно тем, что мне нужно, чтобы мод SKADIS ScottWolf работал на моем CORE One, но я обнаружил, что установка петли на раму CORE One затруднена из-за ограниченного доступа внутрь, темного заднего угла и винтов темного цвета, которые я выбрал. Кроме того, мне не нравилась идея ронять мелкие детали внутрь принтера, когда я неизбежно терял одну из необходимых гаек M3. Поэтому я решил сделать одну большую пластину, чтобы вместить все три винта М3 петли, без гаек.

Необходимое оборудование

Винты М3 выбранной вами длины модели Рича; Я использовал М3х8.

Материал

Я использовал PLA Prusament Galaxy Black, чтобы он соответствовал рамке; яркий цвет (например, Prusa Orange) может облегчить установку тарелки. Я думаю, что с PLA все будет в порядке, даже несмотря на то, что он находится внутри камеры, но я еще не тестировал его при высоких температурах в камере. Если вы регулярно печатаете при высоких температурах в камере, рассмотрите более прочный материал, например PETG или ASA.

Советы по печати
Я предоставил файл проекта с пластиной в рекомендуемом положении, причем сторона с небольшими скосами на отверстиях обращена к листу для печати. Если вы используете гладкий лист, пластина будет иметь очень ��ладкую поверхность, которая будет плотно прилегать к раме.
Возможно, вам придется повернуть модель на 45°, если ваша пластина меньше той, что указана в файле проекта.
Настройки печати по умолчанию подходят, поддержка не требуется.
Советы по сборке
Отверстия достаточно плотные. Лучше всего нарезать резьбу на пластине, прежде чем пытаться собрать все в принтер.

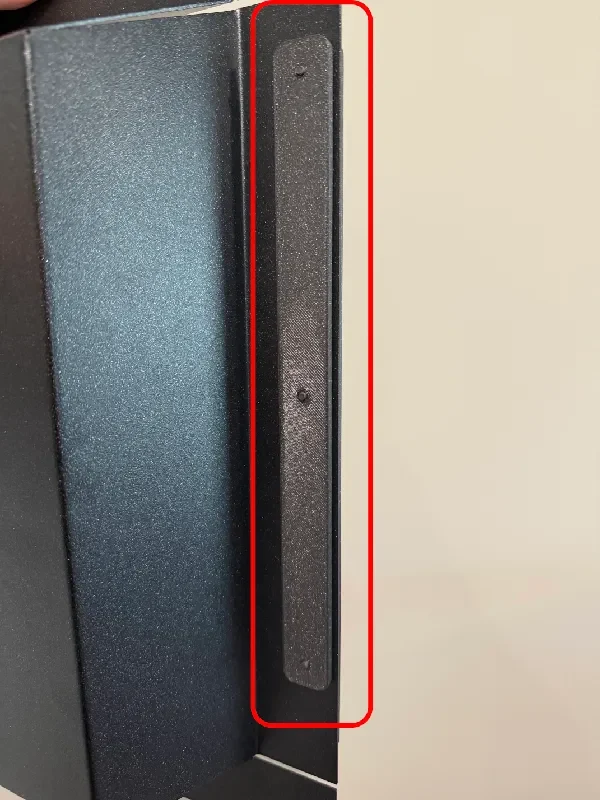

Сторона с небольшими фасками на отверстиях обращена к корпусу принтера. Фаски помогут вам правильно расположить пластину после того, как винты будут частично вставлены в раму.
