Модификация внутренних окон STEM в аэродинамической труб...

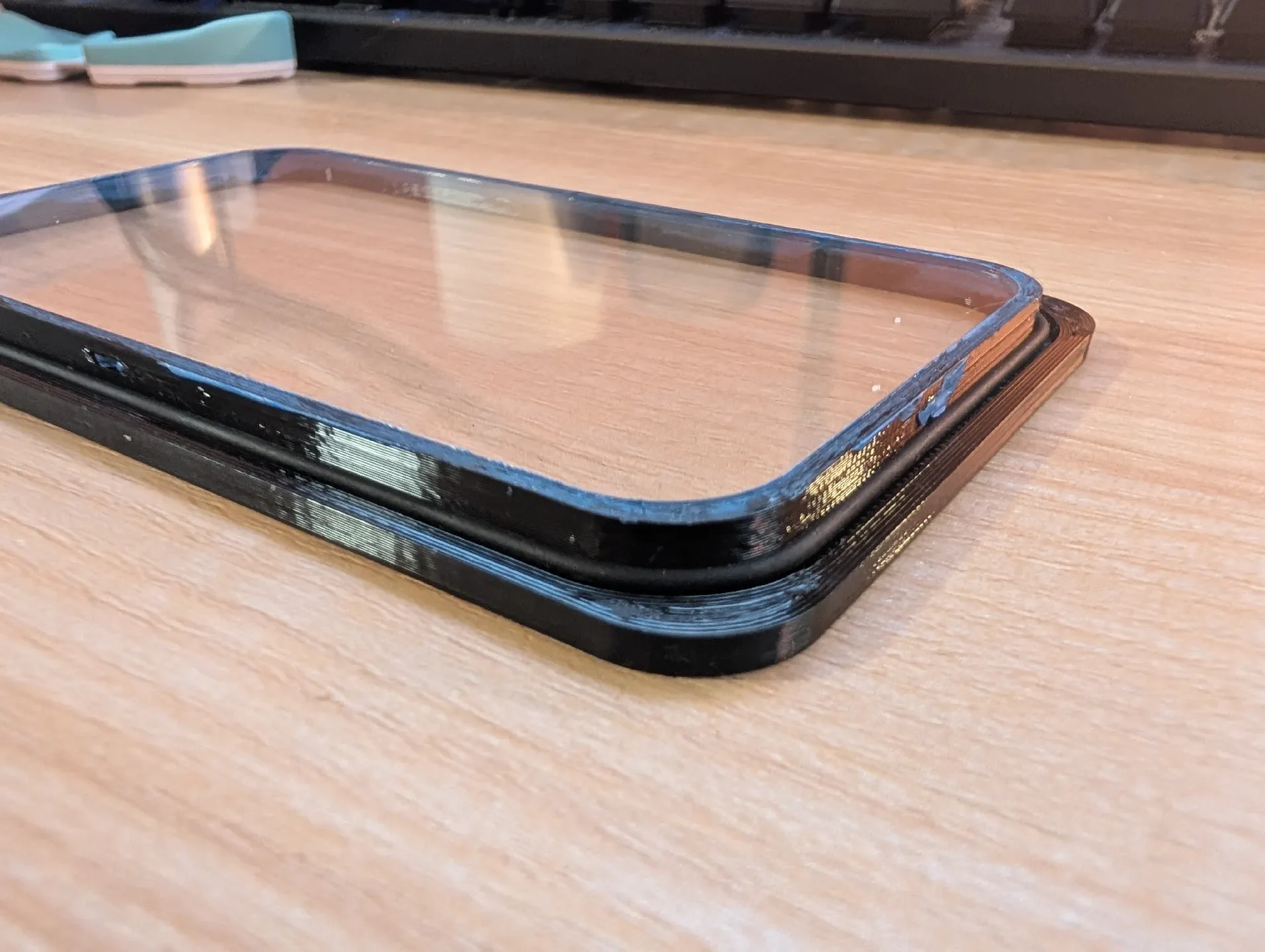

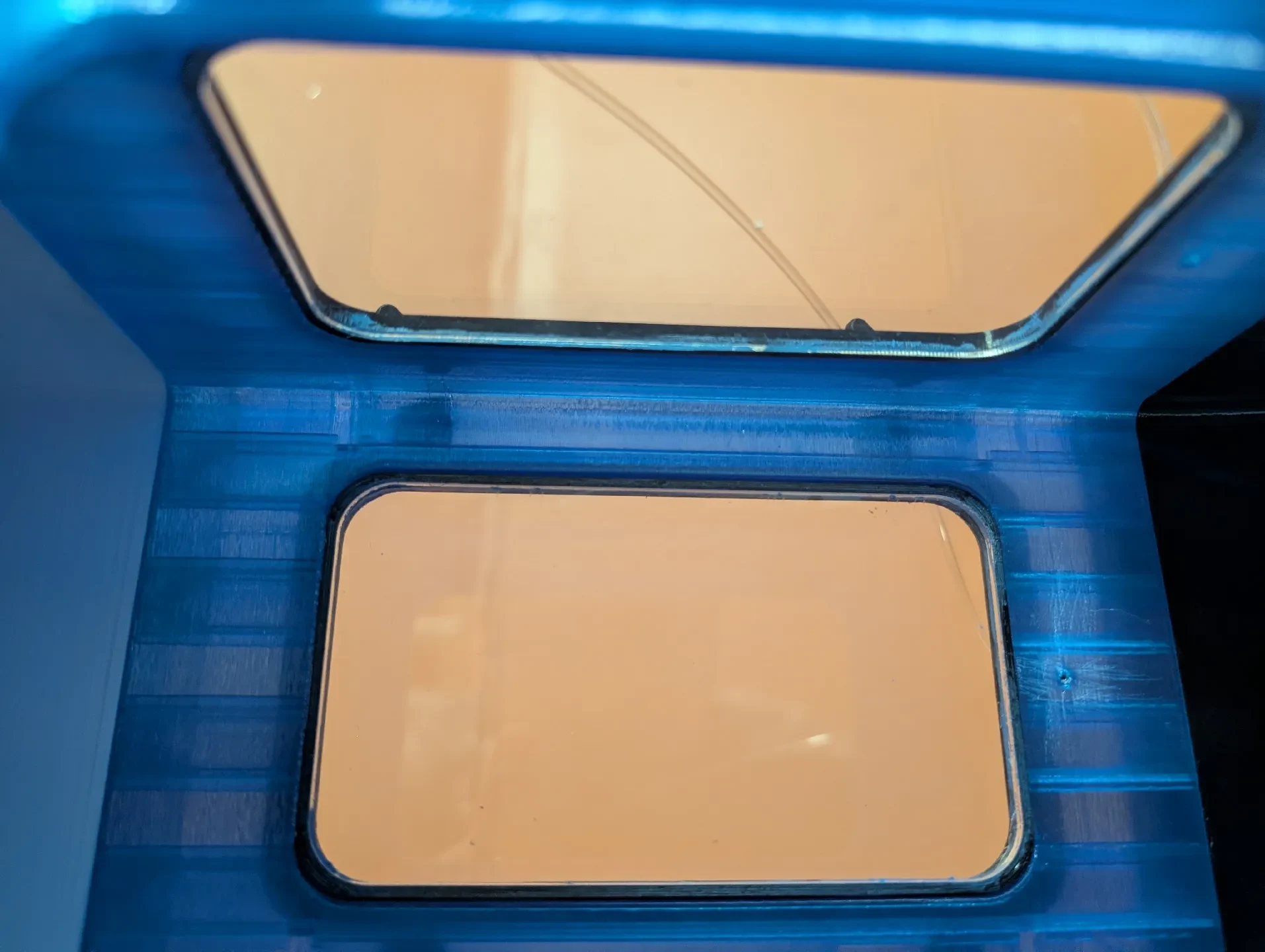

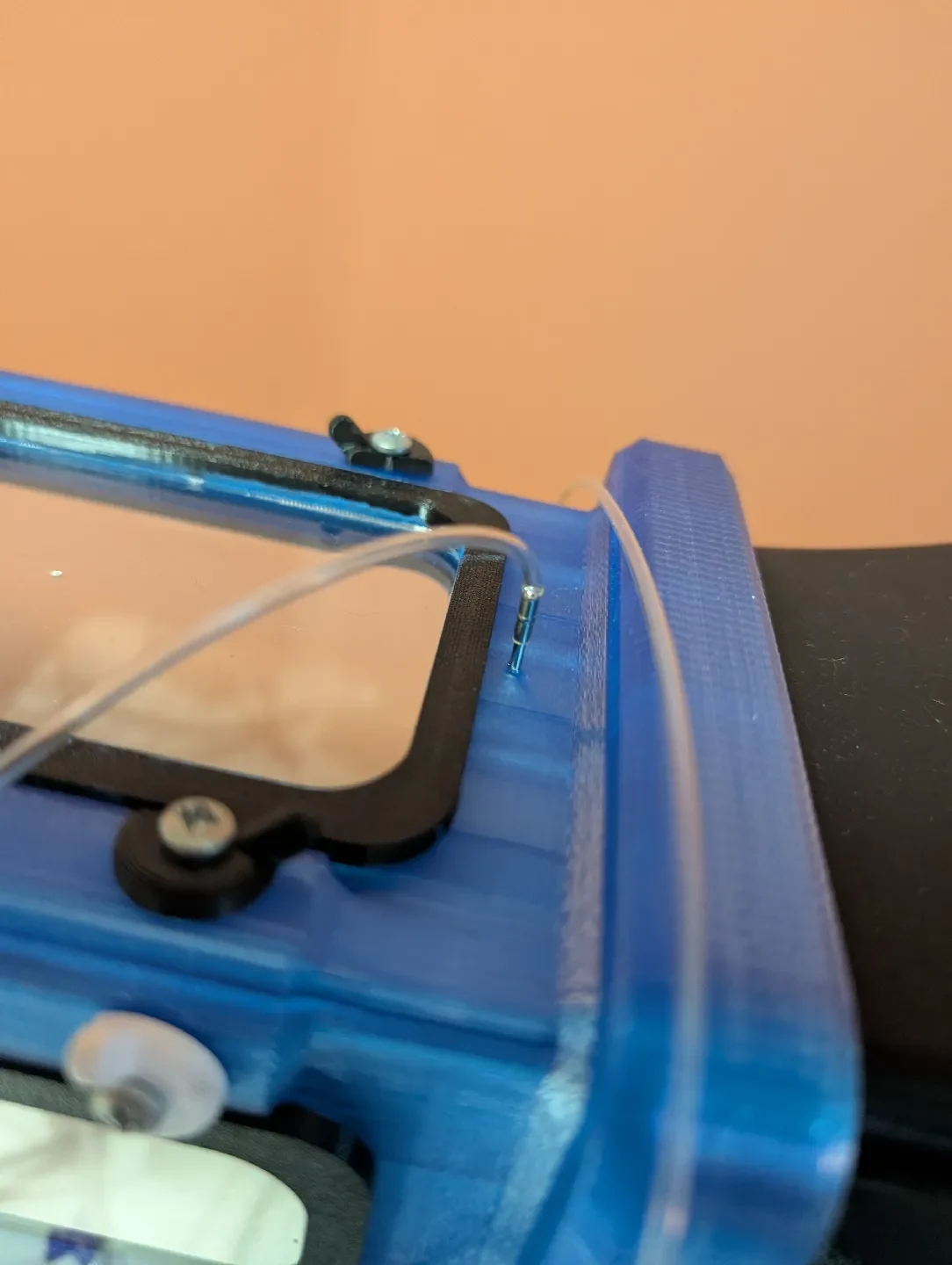

Это напечатанная на 3D-принтере рамка, в которую можно приклеить/силиконовым герметиком прикрепить акриловое окно, вырезанное лазером. Это позволяет окнам располагаться вровень с внутренней стеной испытательной секции. Это значительно улучшает качество потока. Канавка для уплотнительного кольца диаметром 1/16 дюйма или 1,6 мм предусмотрена для улучшения торцевого уплотнения испытательной секции. Вырежьте индивидуальное уплотнительное кольцо нужного размера, используя шнур диаметром 1/16 дюйма (например, https://www.theoringstore.com/store/index.php?main_page=product_info&cPath=117_119&products_id=24727).

Инструкции:

Распечатайте четыре кадра из 3mf и вырежьте четыре окна лазером, используя svg. Я рекомендую сохранять защитную пленку на акриле во время резки и склеивания. Я рекомендую более гибкую/жесткую нить, например PETG или PCTG.

Нанесите полоску силиконового герметика или другого клея по внутренней канавке оконной рамы. Я использовал Permatex Blue Gasket Maker (https://a.co/d/0dy4zHJP), но подойдет любой эластичный и умеренно липкий клей, который у вас есть под рукой.

Поместите внутренний (меньший) край рамки на плоский, легко отделяемый лист. Я рекомендую пергаментную бумагу или алюминиевую фольгу. Вставьте окно так, чтобы оно прилегало к внутреннему краю.

Удалите излишки клея и дайте ему застыть. Снимите защитную пленку на окнах после полного затвердевания клея.

Включенные файлы

Файл .3mf готов для вашего слайсера.

Файлы Solidworks, если вы хотите внести изменения

Inkscape .svg для лазерной резки акриловых окон толщиной 1/8 дюйма или 3 мм.
