Накладка датчика салона Porsche 986/996

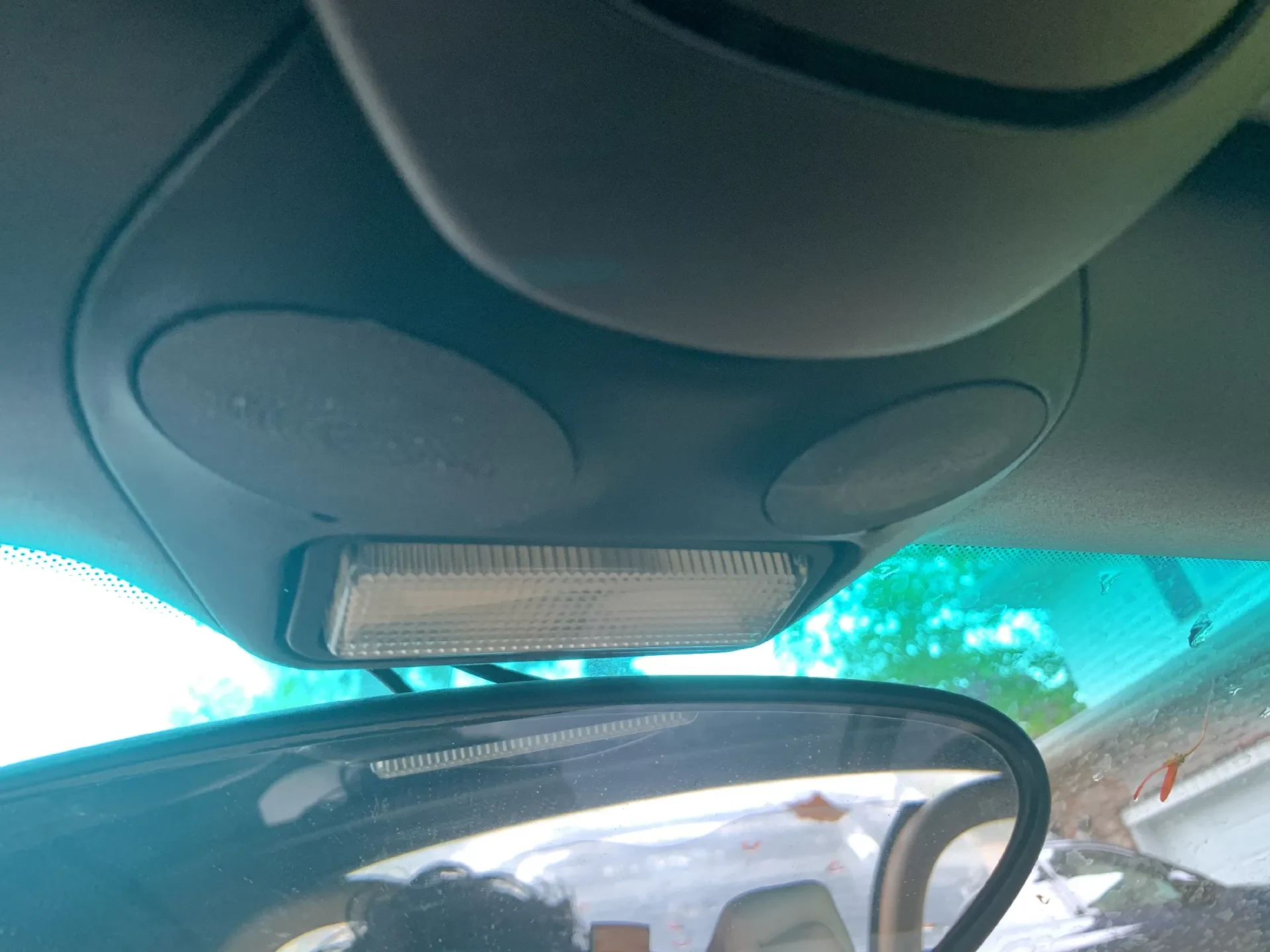

Когда я стал обладателем своего Boxster, там были эти маленькие прорези возле ручки для открывания крыши. просматривая капот машины, я наткнулся на один из «Чужих глаз», который должен был быть вставлен в него, и вскоре после того, как я его вставил, он выпал. Естественно, моим следующим шагом по замене этой детали было найти ее в Интернете — однако именно тогда я обнаружил, что, как и большинство деталей Porsche, замена небольшого кусочка пластика стоит более 15 долларов… поэтому я решил пойти, возможно, более сложным, но более дешевым путем — самостоя��ельно напечатать деталь на 3D-принтере.

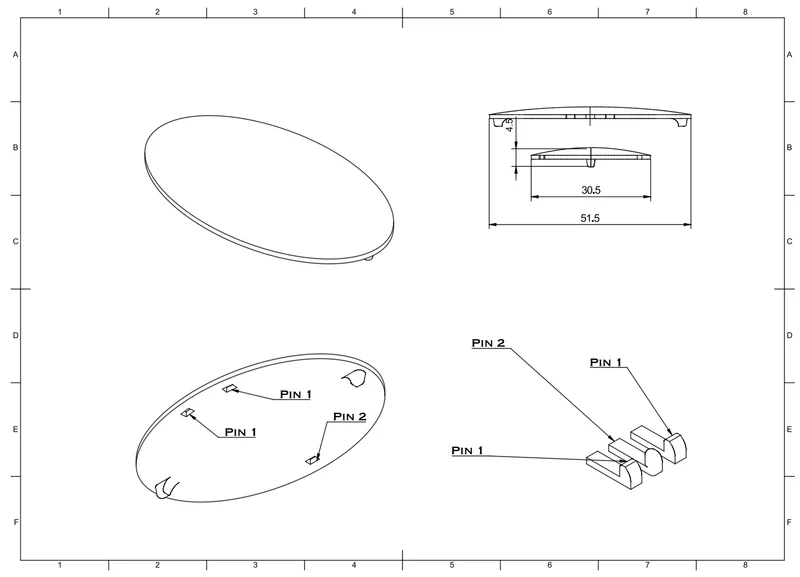

Моя первая версия была очень похожа на настоящую пьесу, будучи цельной по своей природе. эту первую версию я напечатал из АБС-пластика, однако, когда я попытался вставить ее, кончики, которые должны были удерживать датчик на месте, просто сломались вдоль шва, оставшегося после печати объекта. Имея это в виду, я переработал дизайн, разделив его на четыре части, чтобы их можно было напечатать в плоском виде, при этом кончики, удерживающие деталь на месте, лучше поддерживались перпендикулярными нитями печати, а не параллельными, к которым она крепилась в более ранней версии.

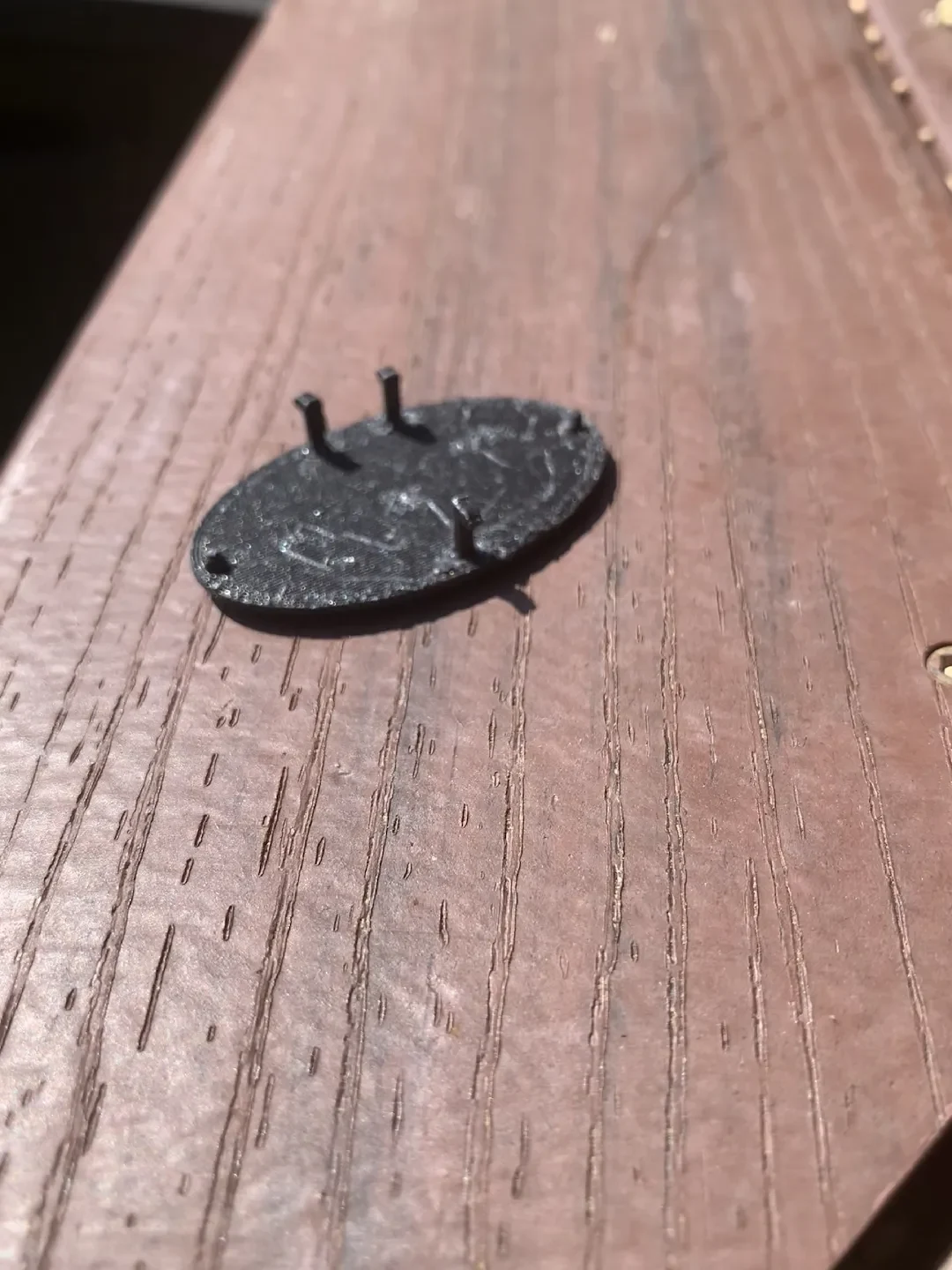

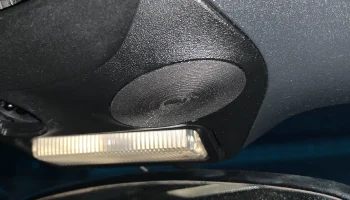

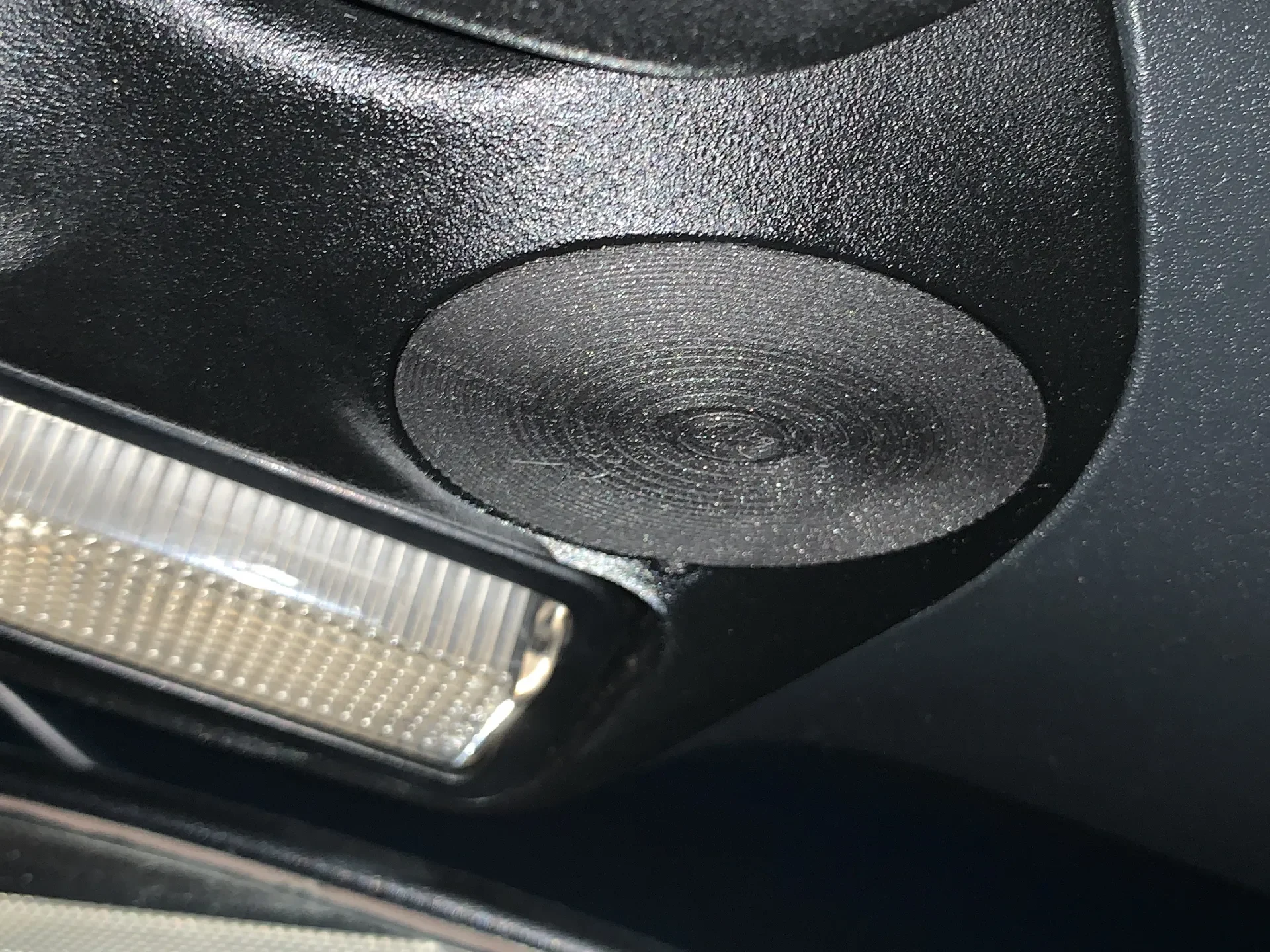

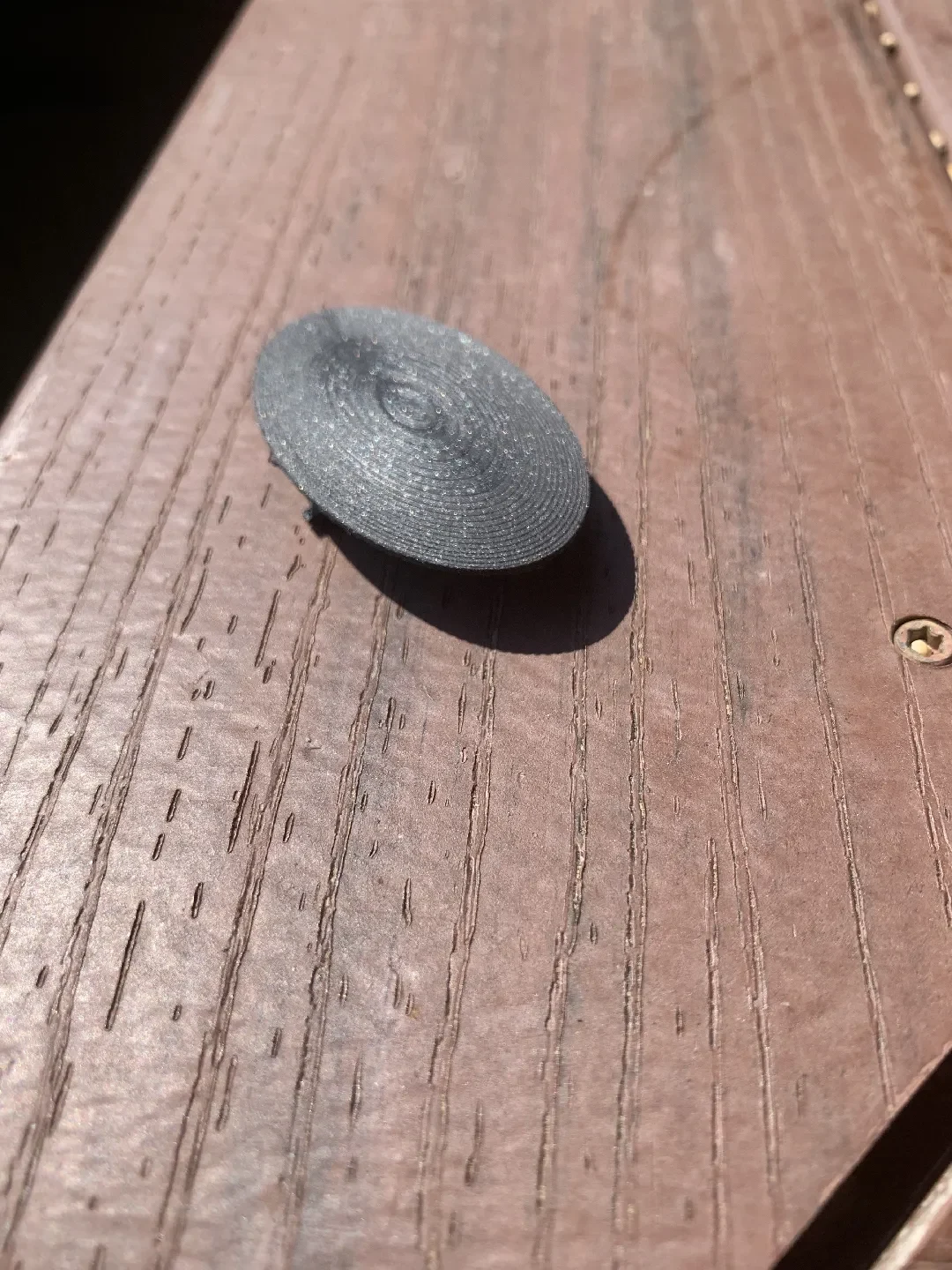

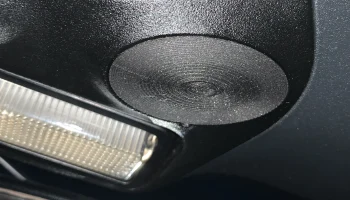

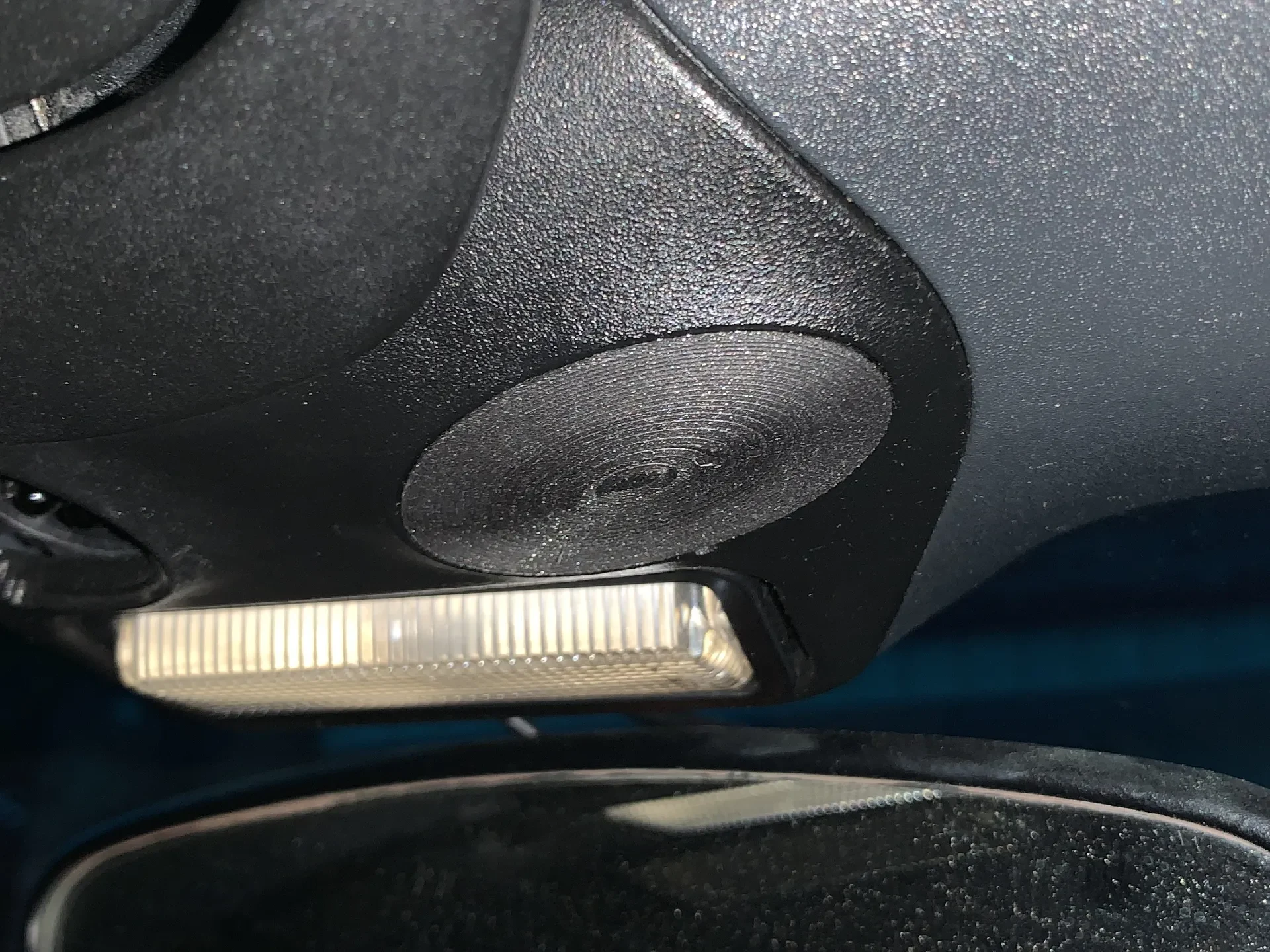

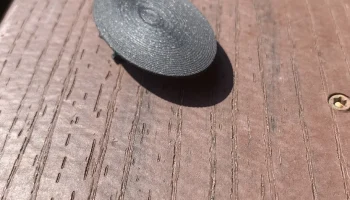

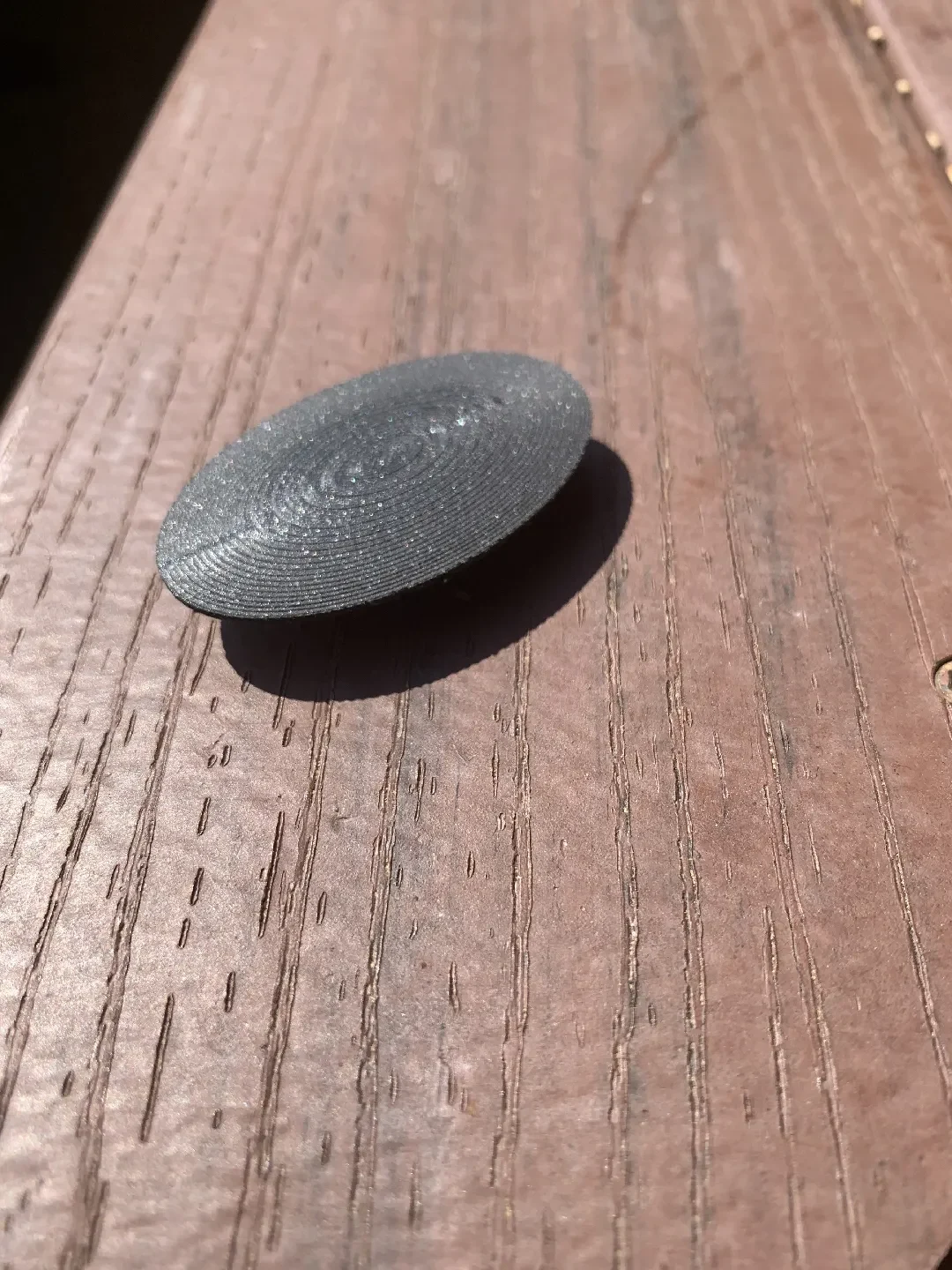

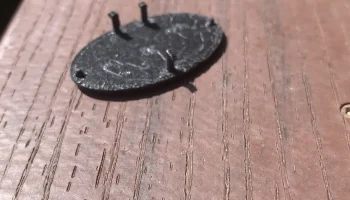

Модель, представленная на прикрепленных фотографиях, была изготовлена ​​из PLA Prusament Galaxy Black и имела напечатанные органические опоры внизу и юбку толщиной 1 мм вокруг штырей (я обнаружил, что в противном случае штифты не прилипнут...). Я распечатал MK4S с колготками толщиной 0,1 мм (файл с моими спецификациями, использованными для печати, прилагается). Хотя я использовал высоту слоя только 0,1 мм для версии, которую я напечатал, чтобы получить более высокое качество продукта, близкое к качеству OEM-изделия, можно было еще больше уменьшить высоту слоя (при этом компромиссом является время печати). Кроме того, снимая опоры снизу основной части, я бы не стал слишком беспокоиться о сохранении нетронутого базового слоя, поскольку при вставке в слот его даже не видно. Стоимость печати с использованием prusament была указана в prusaslicer как 0,12, что делает изготовление файла намного дешевле, чем покупка онлайн-версии детали. Я использовал клей Gorilla Crazy Glue, чтобы соединить детали вместе (если штифты не подходят друг к другу, я бы порекомендовал пропустить пинцет через прорезь, чтобы удалить свободные выступы и облегчить вставку детали).

Хотя я печатал черным цветом для своего 986, мне бы хотелось посмотреть, решит ли кто-нибудь из вас поиграть с цветами, как это может выглядеть! Кроме того, я не пытался удалить датчик после того, как вставил его (однако, учитывая стоимость его печати, если вам нужно будет его удалить, я бы не беспокоился об удалении его в целости и сохранности, поскольку перепечатать его относительно недорого).

Удачной печати!!!
