Настраиваемые оконные защелки для наружных панелей

Настраиваемые оконные защелки OpenSCAD для установки внешней панели переменного тока

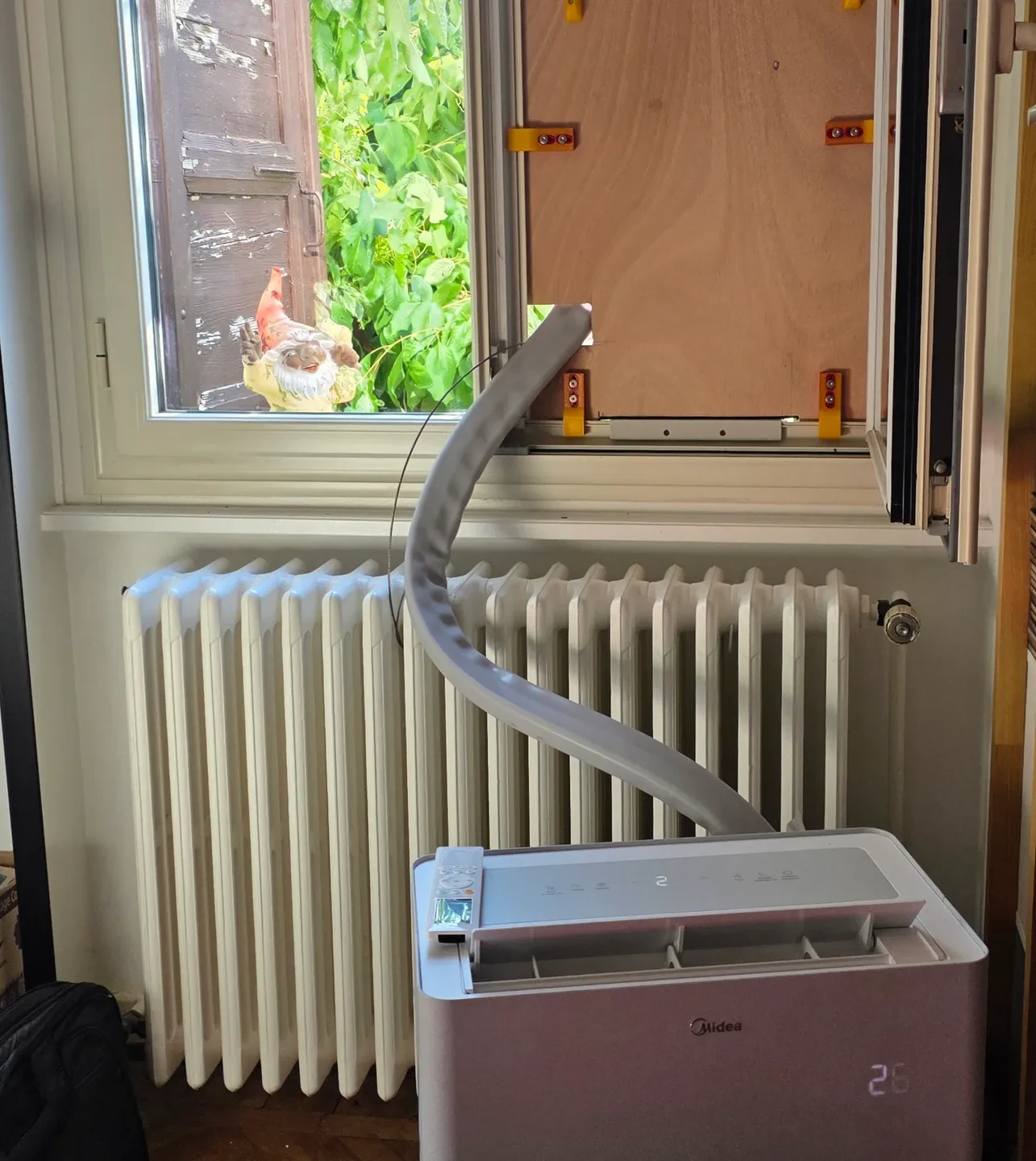

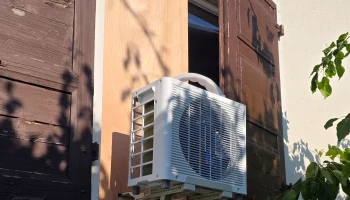

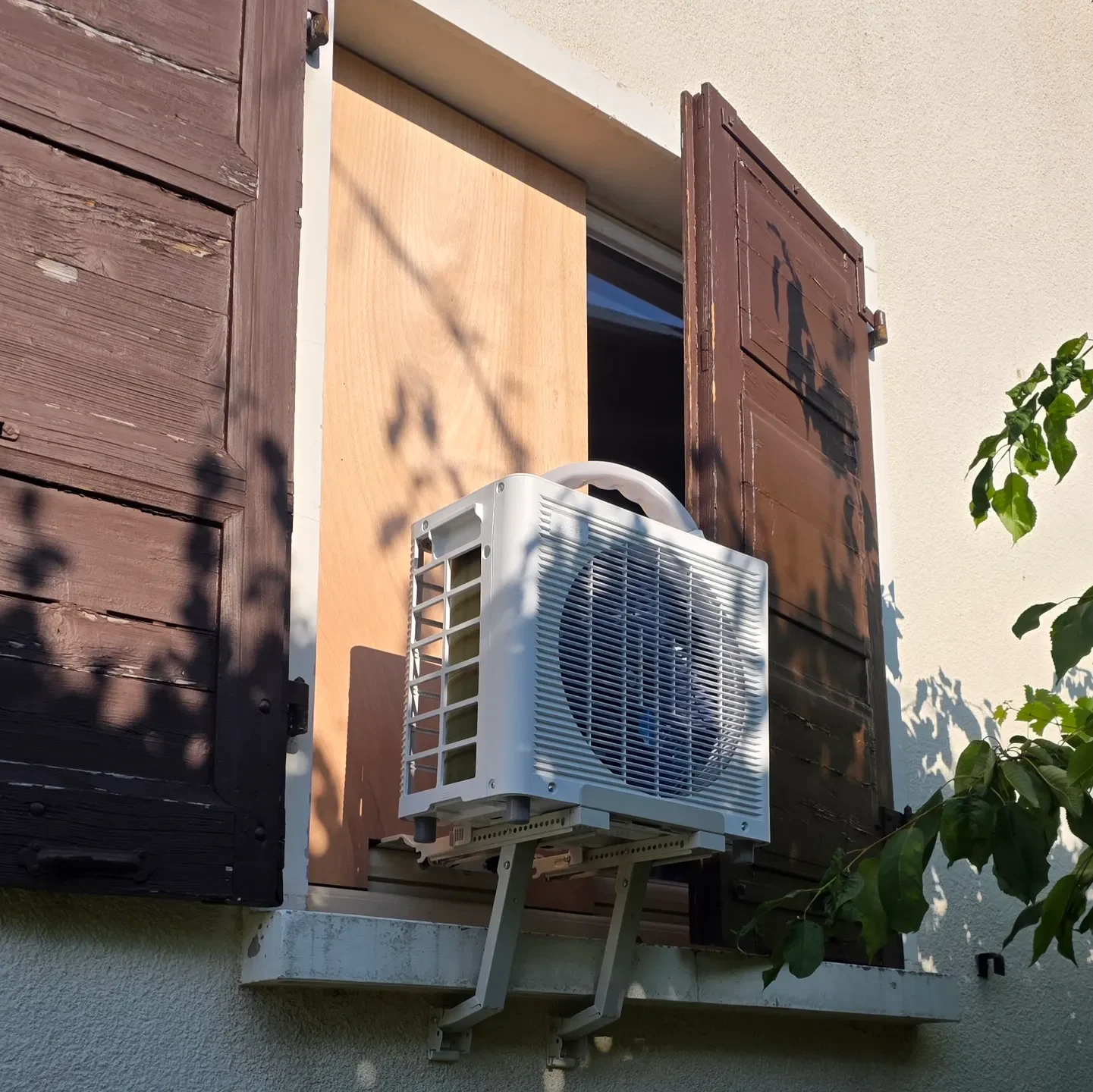

Я сделал это, потому что купил мобильный кондиционер Midea PortaSplit. Он имеет наружный блок, соединенный с внутренним блоком шлангом. Midea продает систему уплотнения оконного проема, но я очень сомневаюсь, что она выдержит грозу.

Файл OpenSCAD был создан с помощью ChatGPT. Я описывал требования, добавлял новые по мере необходимости и корректировал параметры, пока дизайн меня не удовлетворил. Так было гораздо быстрее :)

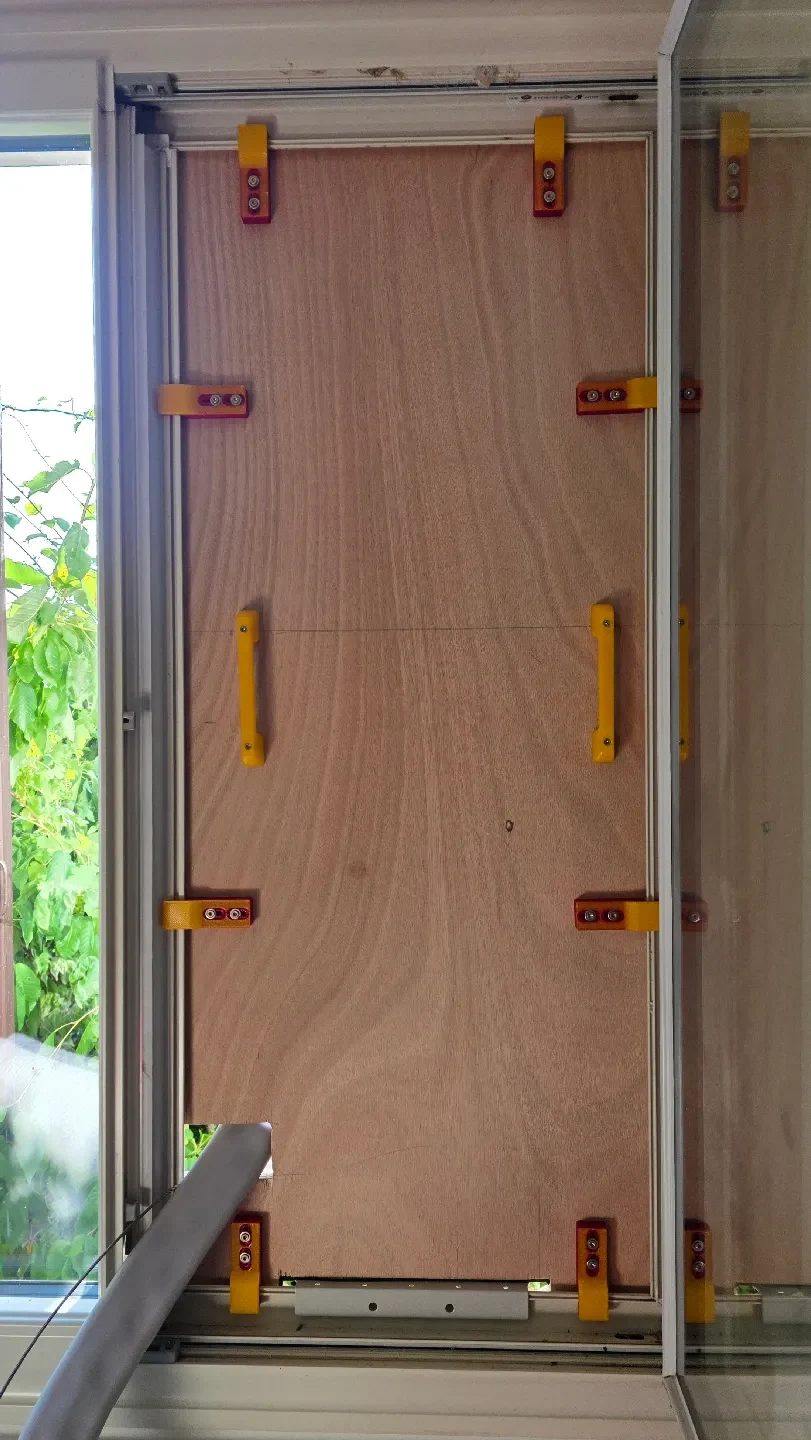

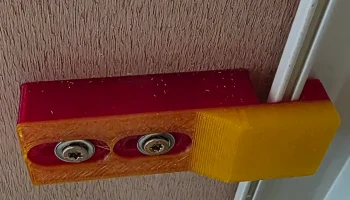

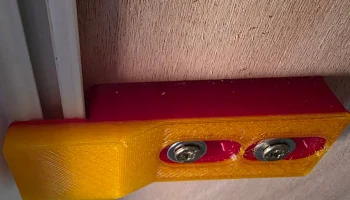

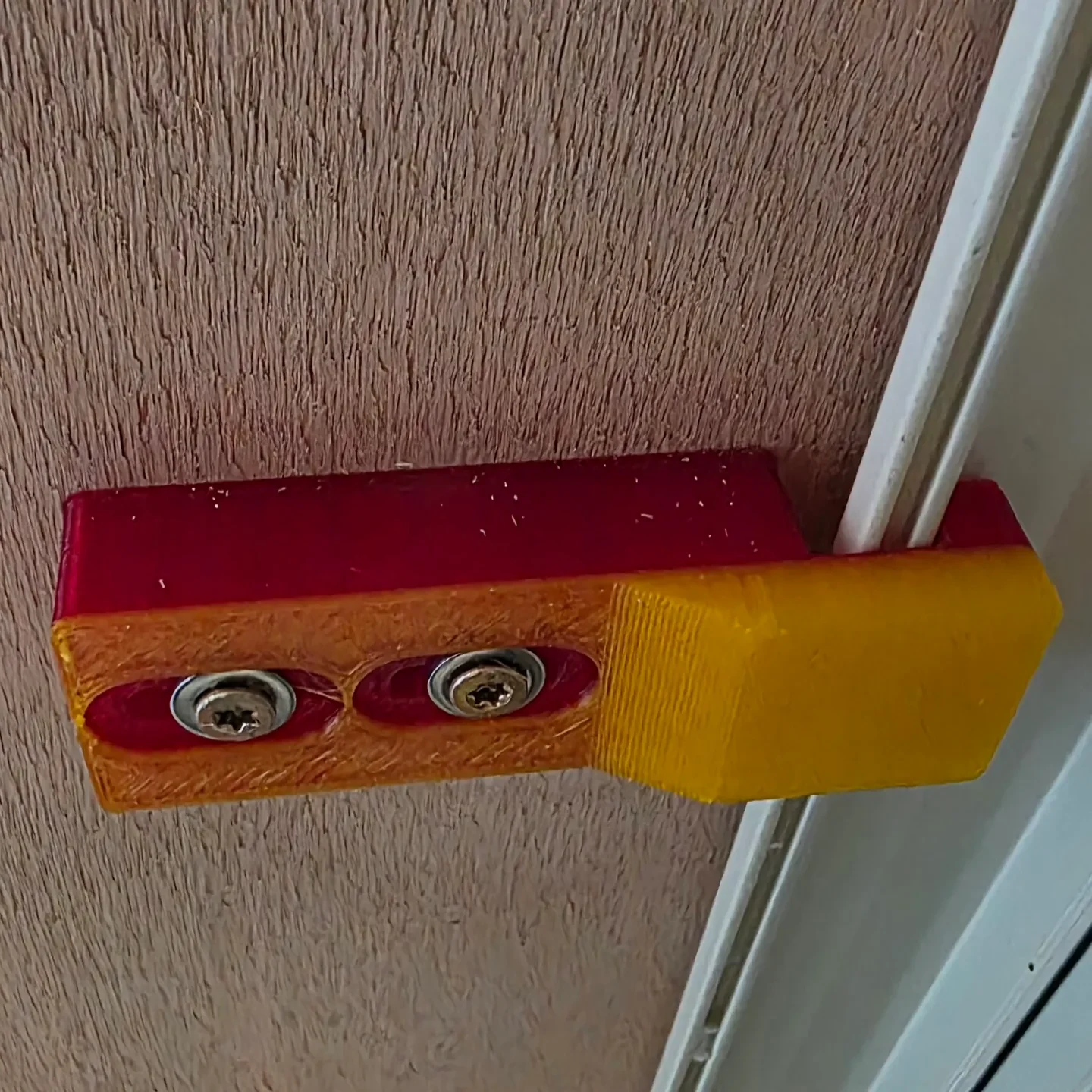

Файл OpenSCAD включает около 15 параметров, что позволяет адаптировать его ко многим различным типам окон. Для своей установки я создал как плоскую версию, так и версию с крючком.

Инструкции по печати:

Используйте пластик, который выдерживает тепло и механические нагрузки. Я использовал PCTG, который обеспечивает хорошую механическую и химическую стойкость, но при этом легко печатается. Он ведет себя аналогично PETG, но его следует печатать при более высокой температуре и, как PETG, гораздо медленнее, чем PLA.

Используйте 25-30% заполнения.

Распечатайте деталь в плоском виде с включенными опорами.

Помимо этих хомутов вам понадобится ручка и способ герметизации отверстия вокруг шланга, например одно из следующих решений (первое мое)
