Крепление выхлопного шланга Midea PortaSplit 150 мм / Luf...

Английский:

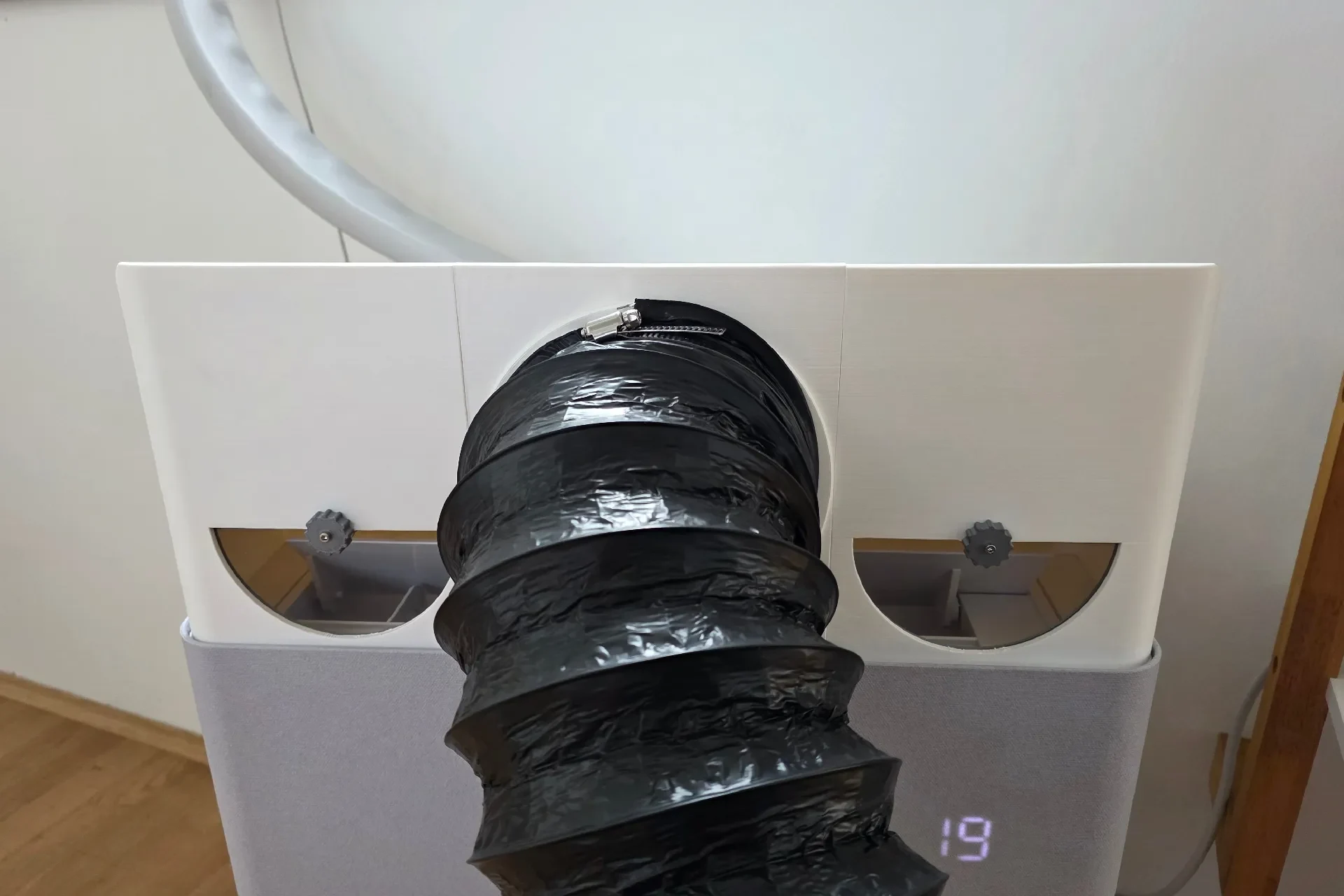

Насадка для Midea PortaSplit, позволяющая распределять холодный воздух по нескольким помещениям с помощью вытяжного шланга диаметром 150 мм.

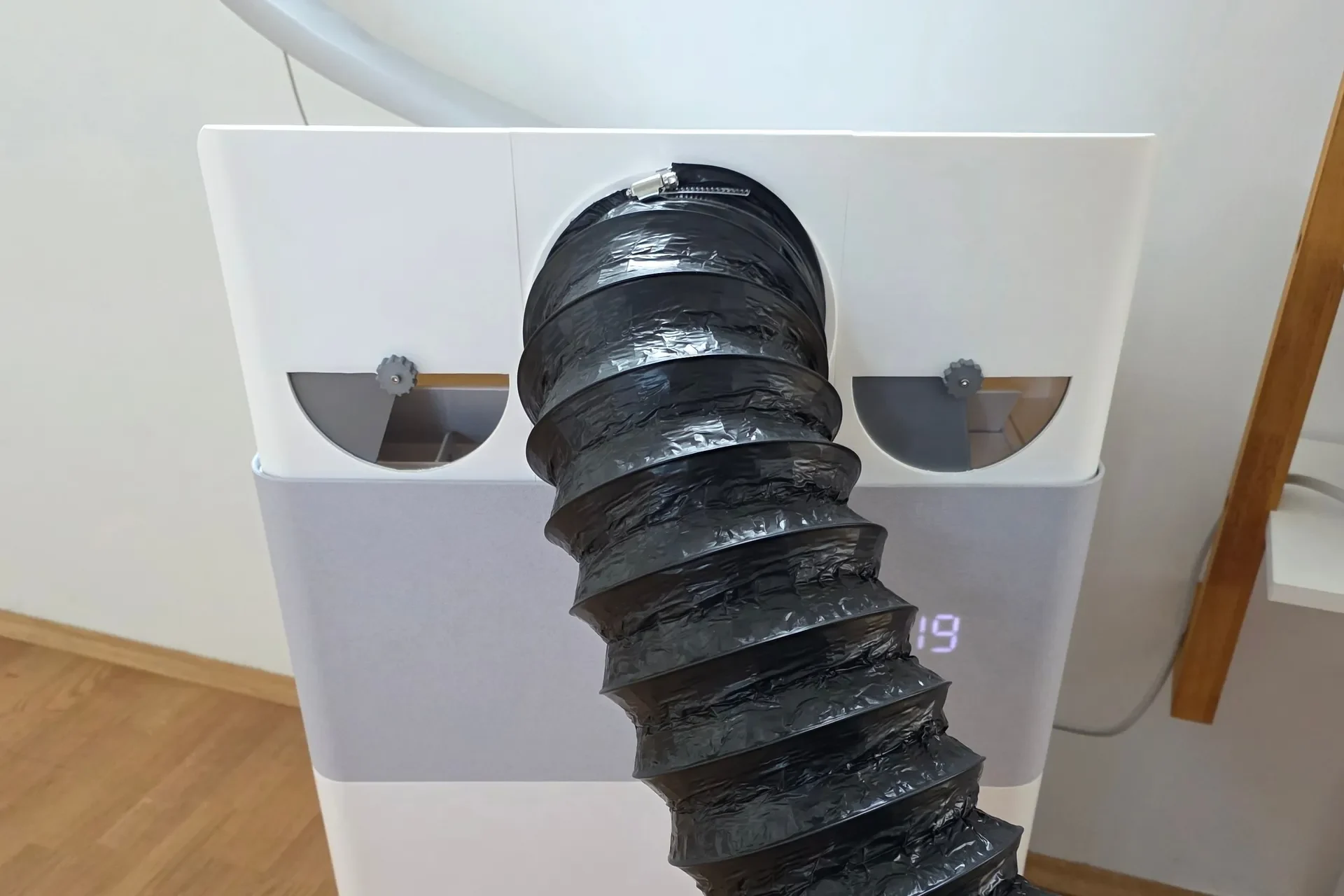

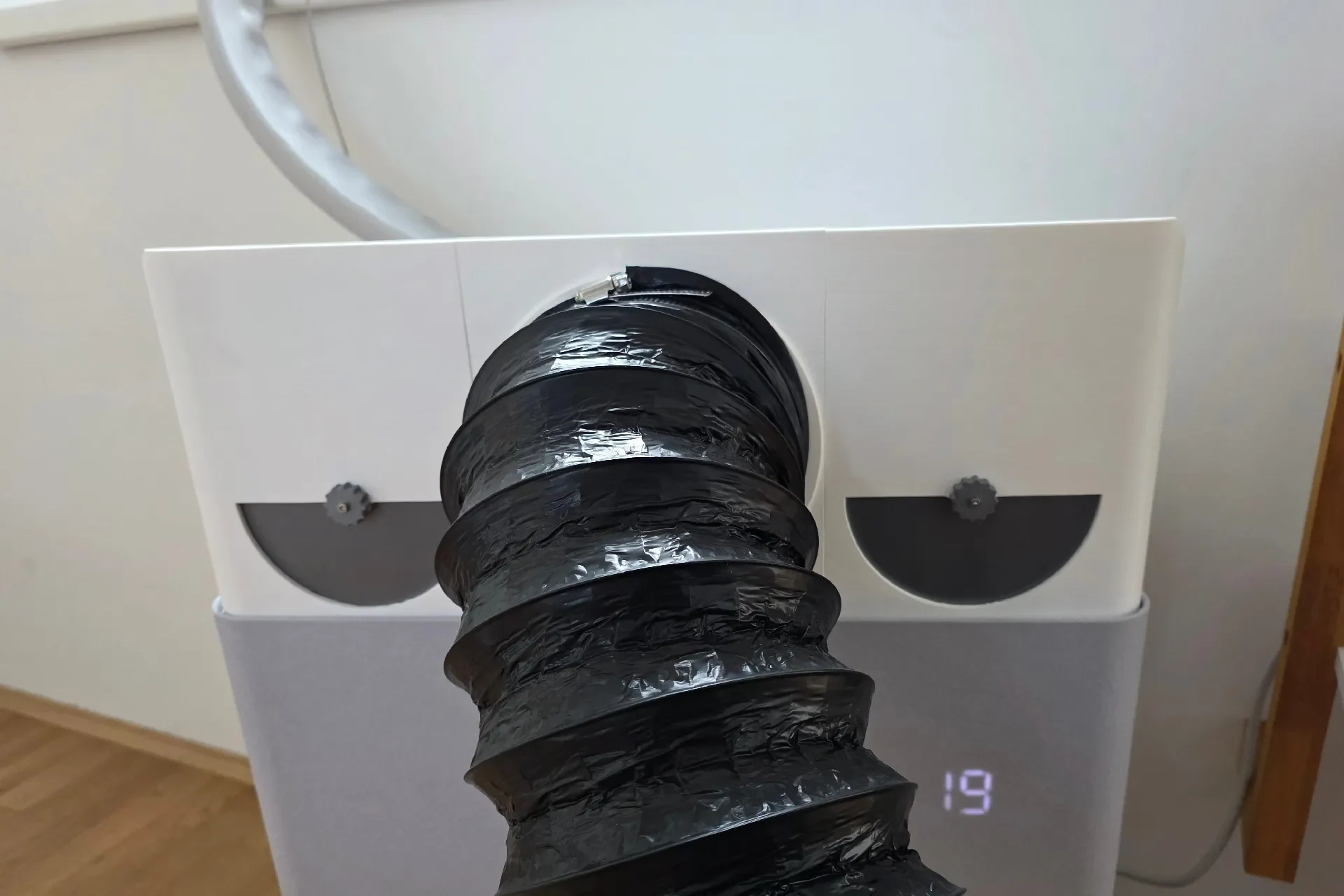

Благодаря двум отверстиям с регулируемой заслонкой вы можете легко регулировать количество выходящего воздуха напрямую, что позволяет охлаждать либо одну, либо две комнаты.

Конструкцию можно просто разместить на PortaSplit и закрепить с помощью двух зажимов в отверстиях боковых ручек.

Требования

Нить: прибл. 1 кг (достаточно бюджетного PLA; я использовал доступный TheFilament PLA Lite)

Объем сборки: не менее 200x215x200 мм.

Аппаратное обеспечение:

16 гаек M3

2 винта M3x16 — для регулируемой воздушной заслонки

10 винтов M3x12 — для соединения разъемного корпуса

4 винта M3x10 — для соединения шланга с корпусом

Примечание. Это минимальная длина винтов, но подойдут и винты немного большей длины.

Печать

Все необходимые файлы предварительно настроены в файле .3mf.

Три разделенные «основные» части оснащены круглыми вспомогательными дисками (ушками мыши), чтобы предотвратить деформацию деталей во время печати. Впоследствии их можно будет легко удалить.

Включите автоматические опоры, но вручную отключите опоры внутри отверстий для винтов (это уже сделано в файле .3mf).

Сборка

Соедините три «основные» части вместе с помощью винтов и гаек M3x12.

Прикрепите две детали «Flap» внутрь, а детали «FlapGrip» снаружи, затем закрепите их винтами и гайками M3x16. В идеале используйте контргайки (нейлоковые гайки).

Подсоедините «TubeConnector» к корпусу с помощью винтов M3x10.

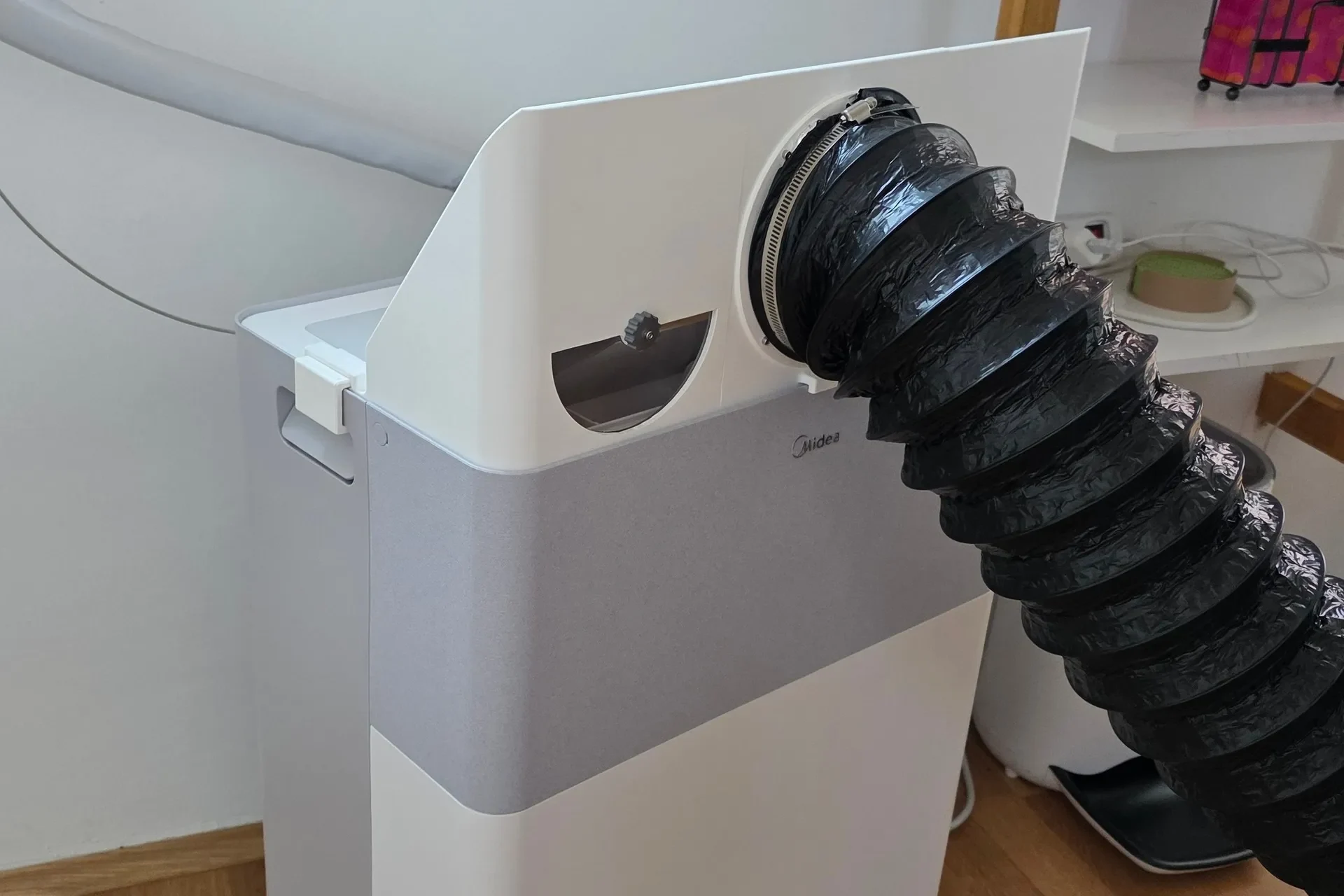

Прикрепите шланг диаметром 150 мм к «TubeConnector» с помощью хомута.

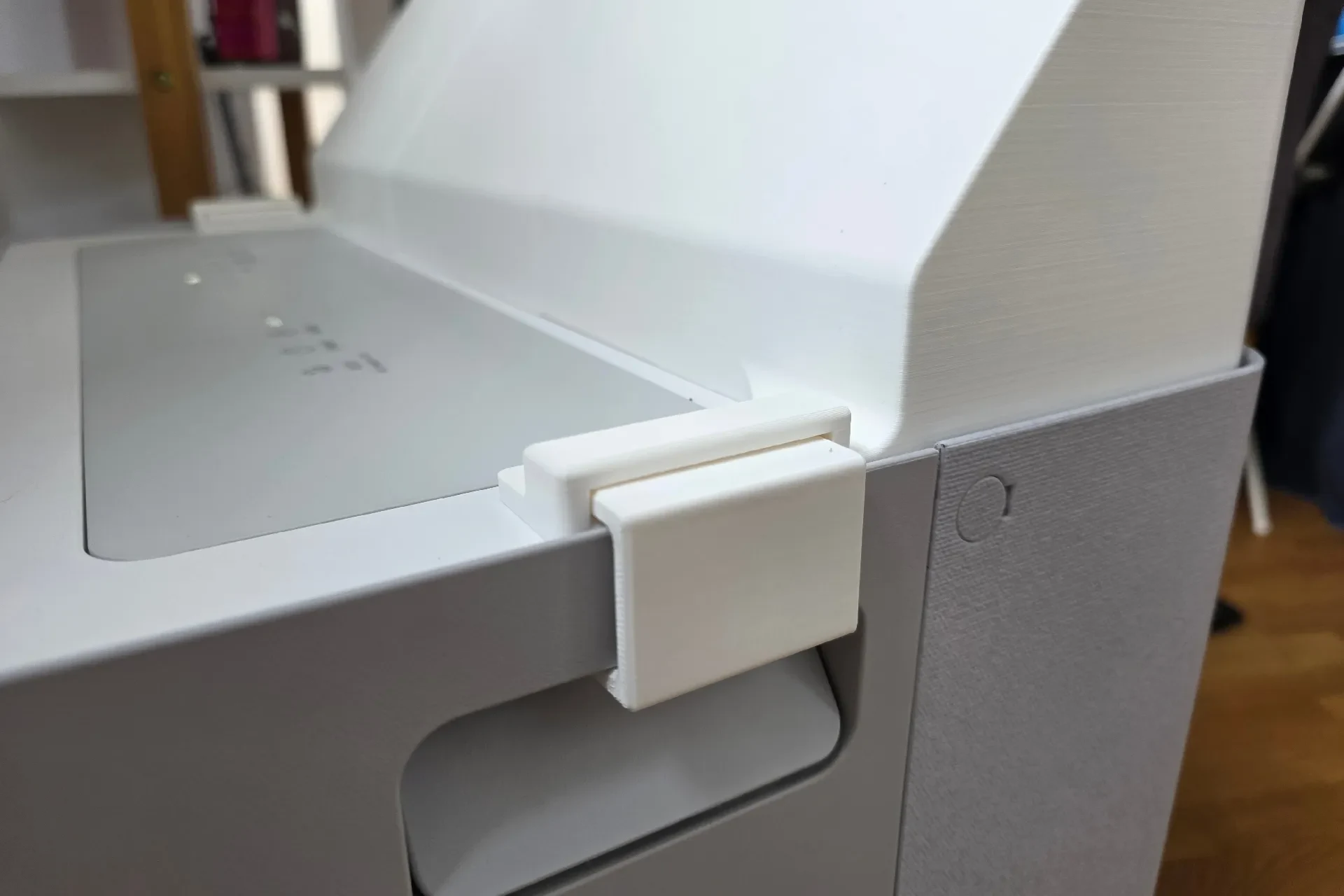

Закрепите корпус на блоке Midea с помощью двух частей «Зажим».

немецкий:

Ein Aufsatz für die Midea PortaSplit um die Kalte Luft mit Einem 150mm Abluftschlauch in mehreren Räumen zu verteilen.

В случае, если вы откажетесь от ударов, возможно, что вы по-разному будете видеть свет, который будет направлен прямо на вас, чтобы попасть в нур-эйнен-раум, или от того, что вы почувствуете себя на кухне.

Die Konstruktion lässt sich einfach auf die PortSplit drauf drauf und mit den 2 Clips and der seitlichen Grifföffnung fest machen.

Анфордерунген:

Нить: ок. 1 кг (можно использовать PLA-волокно TheFilament PLA Lite)

Баураум: Миндестенс 200х215х200мм

Аппаратное обеспечение:

16x М3 Муттерн

2x M3x16 Schraube — для дрейфовых люфтклаппе

10x M3x12 Schraube — um das aufgeteilte Gehäuse zu verbinden

4x M3x10 Schraube — um den Schlauch mit dem Gehäuse zu verbinden

Примечание: Если вы не используете Mindestlängen der Schrauben, это будет längere Schrauben funktionieren aber auch.

Драк:

В .3mf Datei, все Dateien vorbereitet die benötigt werden.

Die 3 aufgeteilten «Main» Teile sind mit runden «mouse Ears bestückt damit die Teile während dem Druck nicht warpen, diese können sehr einfach nach dem Drucken entfernt werden.

Автоматическая активация Stützen, а также ручное Stützen в деактивированном режиме (в .3mf Datei schon erledigt)

Зусамменбау:

Die drei „Main“ Teile mit den M3x12 Schrauben und Muttern zusammen verbinden

Два „Flap“ в непосредственной близости и на заднем сиденье „FlapGrip“ используются, а также с M3x16 Schrauben и Muttern befestigen. Idealerweise Sicherungsmuttern verwenden.

»TubeConnector" с резьбой M3x10 и герметизированным соединением.

Замок 150 мм с дополнительной защелкой с разъемом «TubeConnector»

Das Gehäuse mit den 2 «Clip» и Midea befestigen
