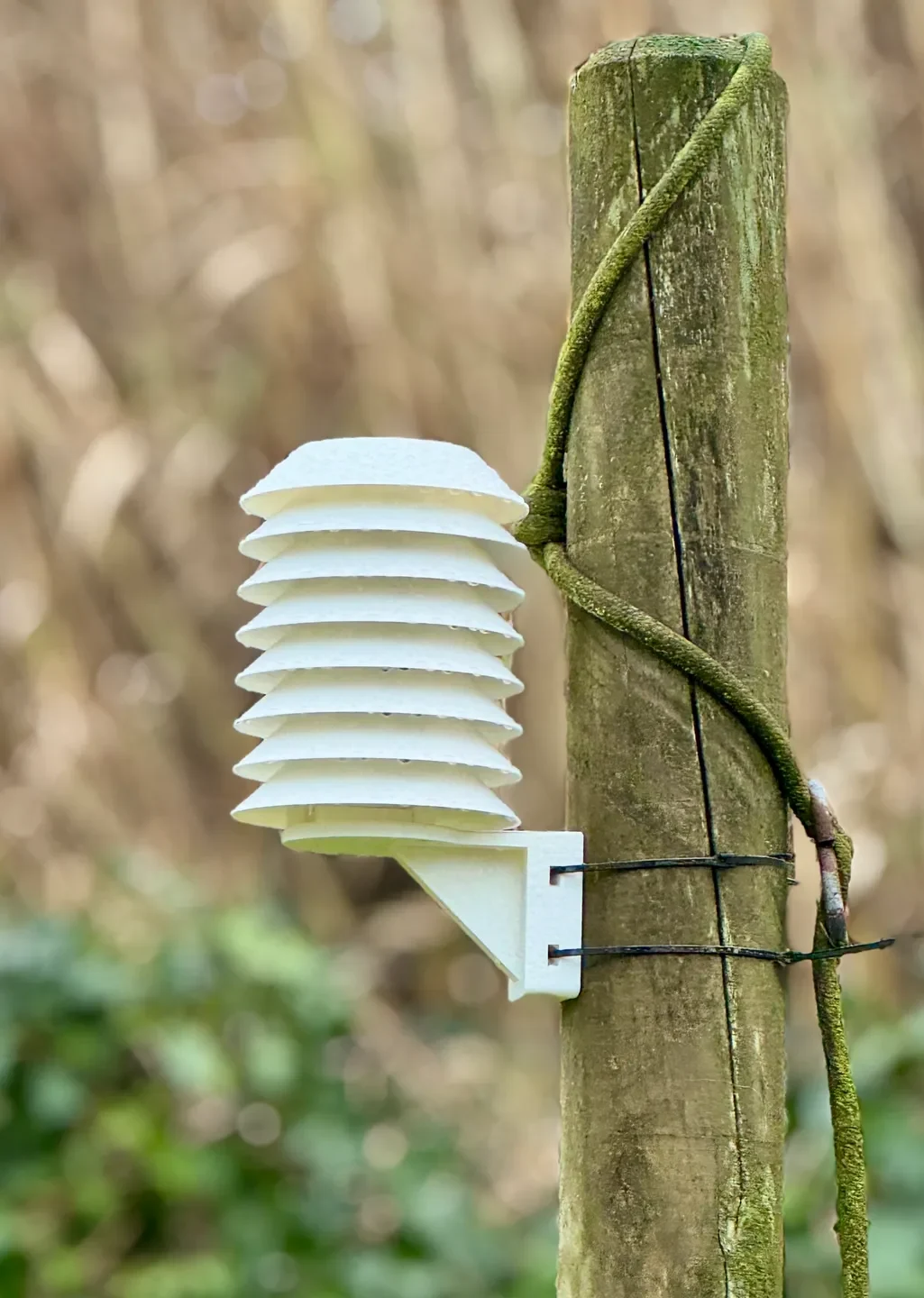

Защита наружного термометра типа Стивенсона

Первые шаги с помощью Fusion 360 по созданию защитного чехла для термометра марки TFA. Конструкция легко адаптируется к другим моделям, так как позволяет при необходимости добавлять или удалять промежуточные листы.

Набор состоит из следующих частей:

Две верхние части, одна с отверстием и одна без, которые создают воздушную камеру, чтобы избежать изменения показаний температуры.

Промежуточные листы в необходимом количестве.

Нижний лист (обозначается словом «низкий»), который размещается в конце так, чтобы не мешать опоре.

Опора для мачты, предназначенная для фиксации с помощью кабельных стяжек.

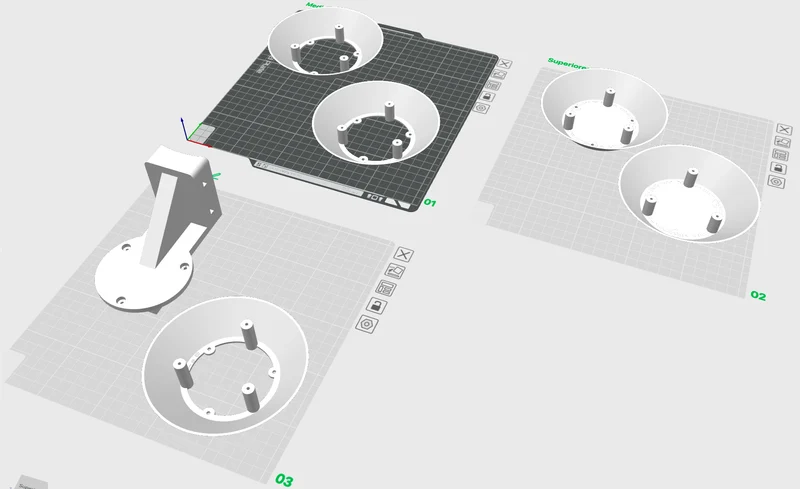

Я делюсь каждой частью в формате .stl, всем проектом в .3mf и файлами Fusion 360 на случай, если вы захотите адаптировать его к своему устройству.
