Нижний кронштейн для лежачего сиденья
Я спроектировал этот нижний кронштейн для своего лежачего сиденья, поскольку оригинальный кронштейн представлял собой стальной лист и был немного шатким.
Чтобы получить эту форму, я использовал Calculix и Beso, включенные в FREECAD, и упростил результат.
По моим расчетам этот кронштейн выдерживает меня (~65кг) с хорошим запасом (>5).
Тем не менее, эта конструкция не дает никаких гарантий, поскольку многие параметры могут привести к отказу. [Пример: количество используемых стен, заполнение, температура, материал и т. д.]. На данный момент я проехал на нем около 40 км, включая несколько неровностей, по Парижу.

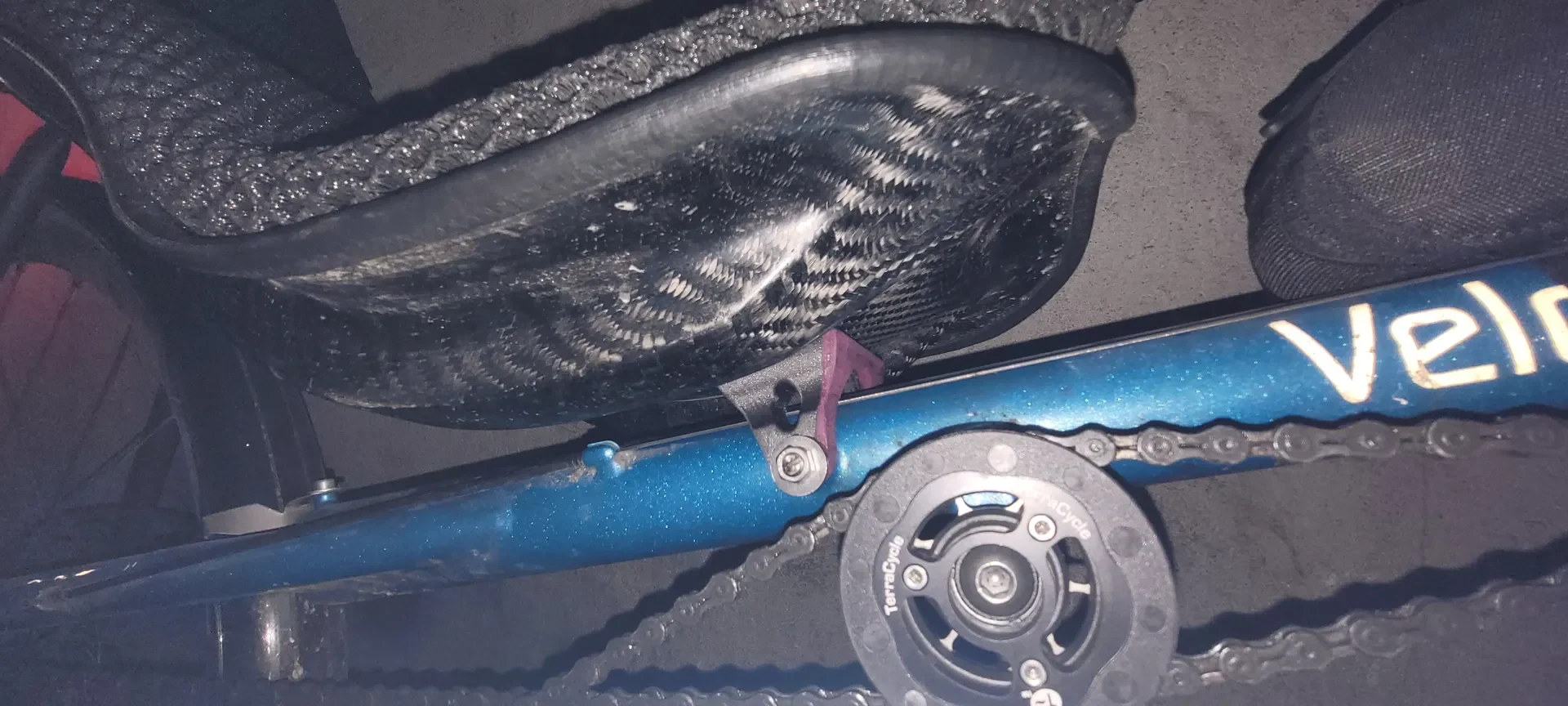

В этой конструкции используются четыре вставки М4 для крепления сиденья и две вставки М6 для фиксации кронштейна на раме велосипеда. Я просверлил один из них до 6 мм, так как в моей раме сквозное крепление.
Вдобавок к этому я раз��аботал вставку из ТПУ, соответствующую плоской поверхности кронштейна и изгибу сиденья, а также прокладку из ТПУ по той же причине.
Обновление от 05.08.2025:

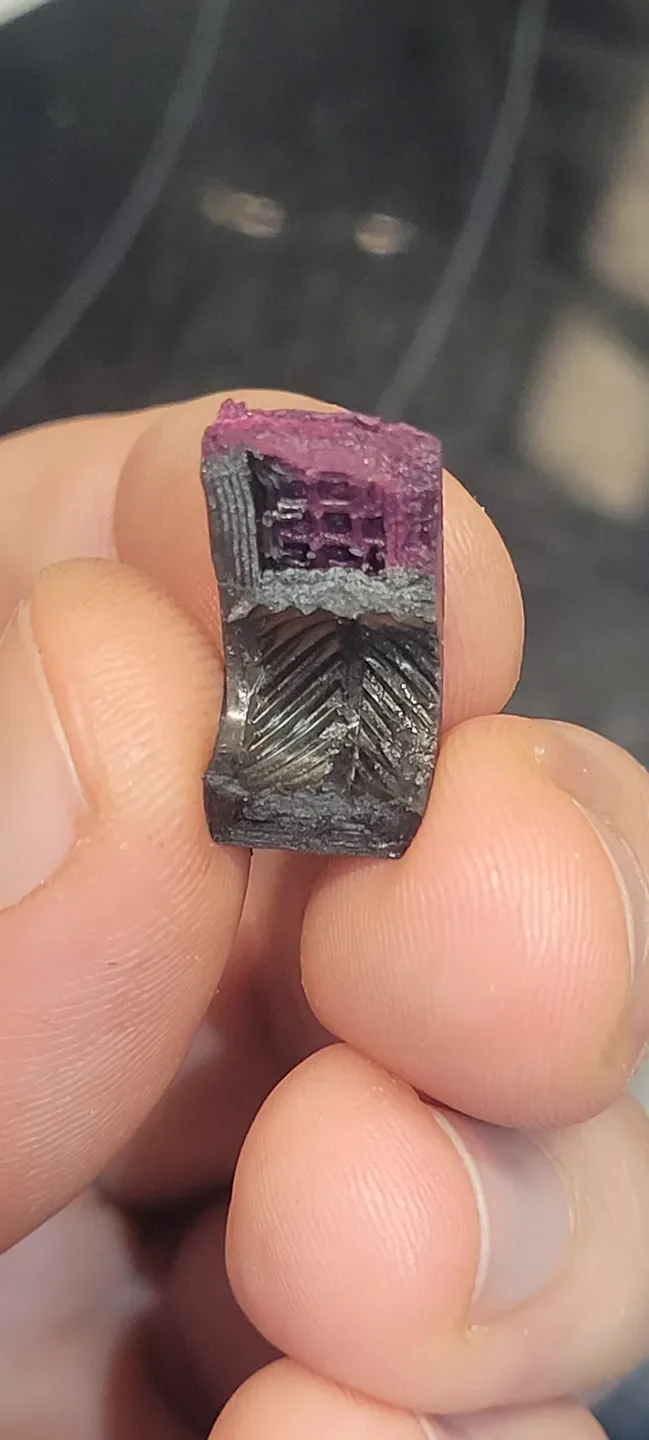

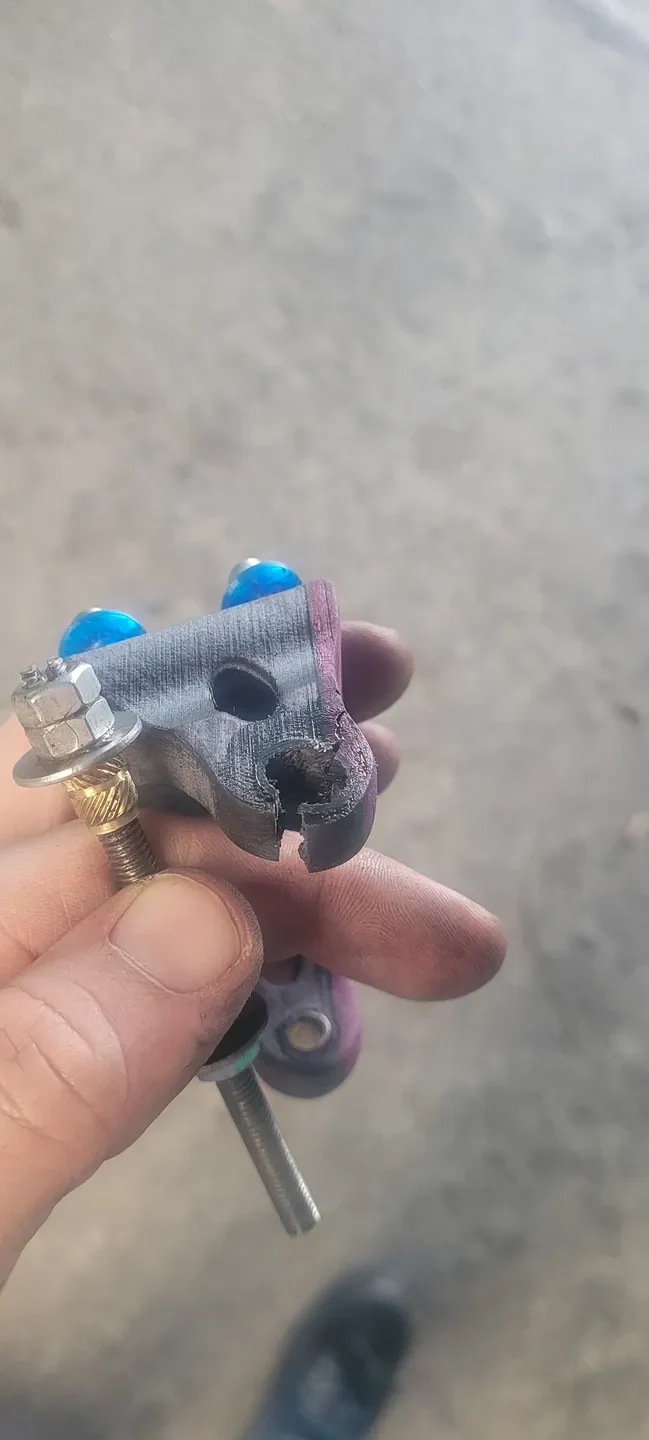

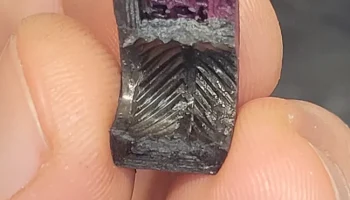

После поломки (в прошлое воскресенье) кронштейна я выпускаю вставку из ТПУ, заменяющую использование латунной вставки. Причина в том, что я подозреваю, что трещина возникла на его остром крае. Чтобы поставить эту вставку на место, вам потребуется:
просверлите/исправьте нижние отверстия до 8 мм и, возможно, немного больше (я использовал на своем сверле инструмент для нарезания резьбы М8, сначала в нормальном направлении, затем в обратном, несколько проходов, пока не перестанет захватывать)
вставьте вручную, затем при необходимости используйте винт М6, чтобы заподлицо собрать сборку.
Поломка не была катастрофической: противоположная сторона осталась целой, а поврежденная еще частично удерживала сиденье. Я смог проехать последний километр домой, включая восхождение на Монмартр по булыжнику.
