Трубка Карбонара CF

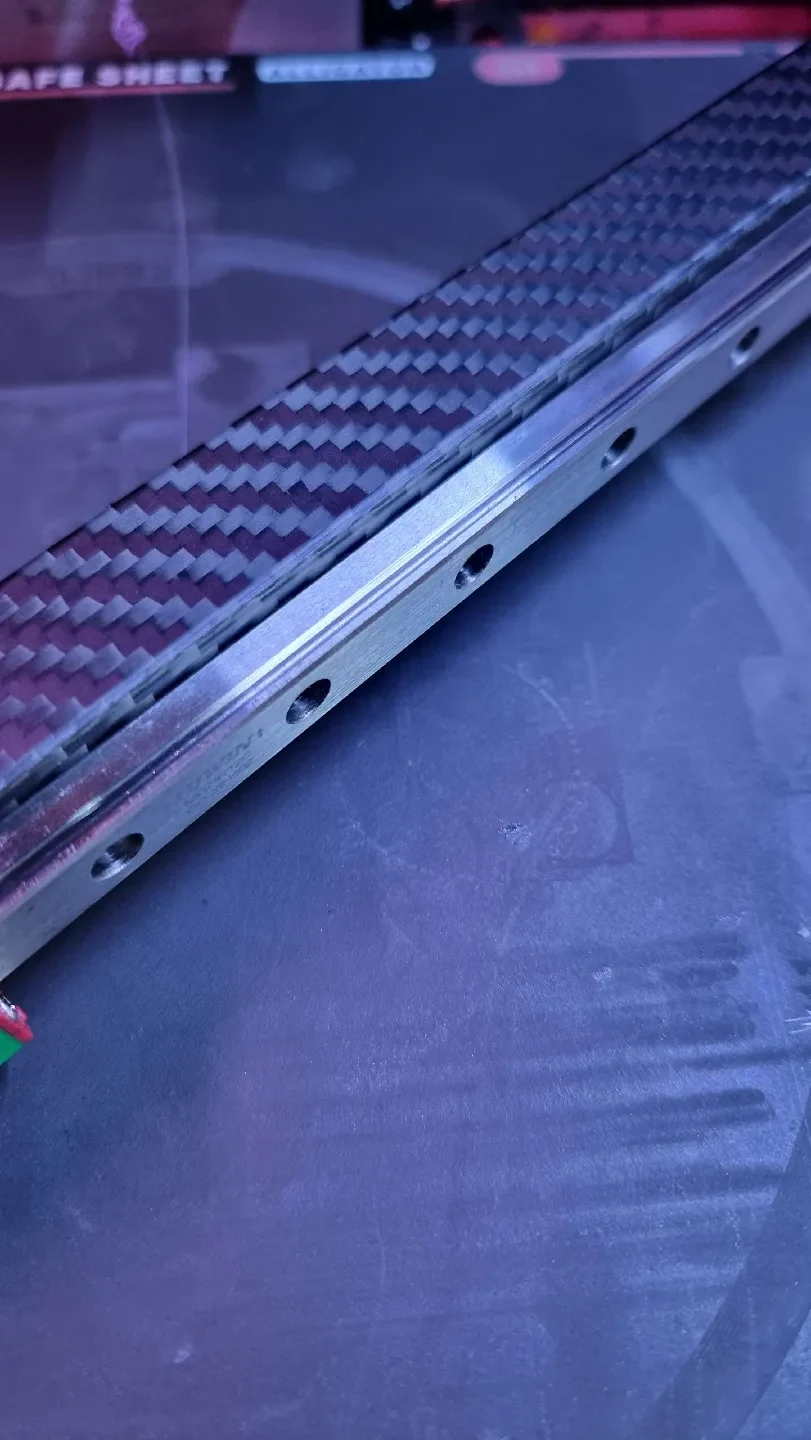

Carbonara — это долговечная высококачественная X-образная балка из углеродного волокна для 3D-принтеров Voron и Monolith, в которой используются стандартные размеры 250, 300 и 350.

Ключевые особенности:

Высокая устойчивость к скручиванию

Изготовлен из высокотемпературной смолы. Кратковременная термостойкость 110°C, подходит для камеры с температурой 90°C.

Сверхлегкий, снижение веса до 58% по сравнению со стандартным алюминиевым профилем 2020 года (без оборудования и вставок).

Гладкая карбоновая отделка 3K

Предварительно просверленные отверстия, простая установка

Непревзойденное соотношение цены и качества

Результаты испытаний прототипа в реальных условиях:
— Протокол испытаний 1 — сжатие и температура.
— Протокол испытаний 2 — кручение и температура

Испытано в течение 800 часов на ОЧЕНЬ высоких скоростях: 500-1300 мм/с при 50 000-100 000 м/с² в камере при температуре 80°C.

Размер принтера (мм)

X Длина гентри (мм)

Карбонара Вес (г)

2020 экструзия Вес (г)

Снижение веса

250

330

64,7

157,1

58,8%

300

380

74,5

181,0

350

430

84,3

204,8

Warhammer 40k Стойка для лазпистолета из ABS 285ºc 500 мм/с 20.000 мм/с2

ВАЖНО!

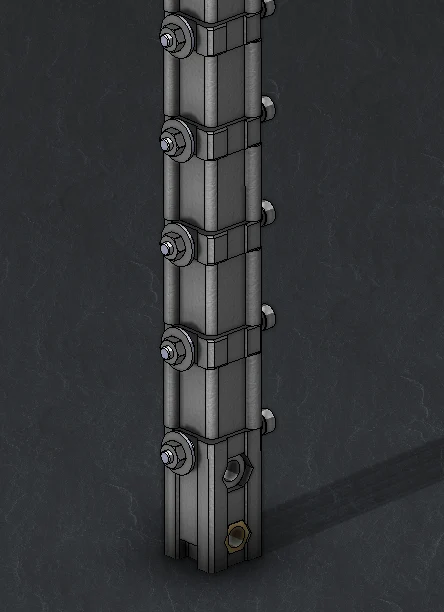

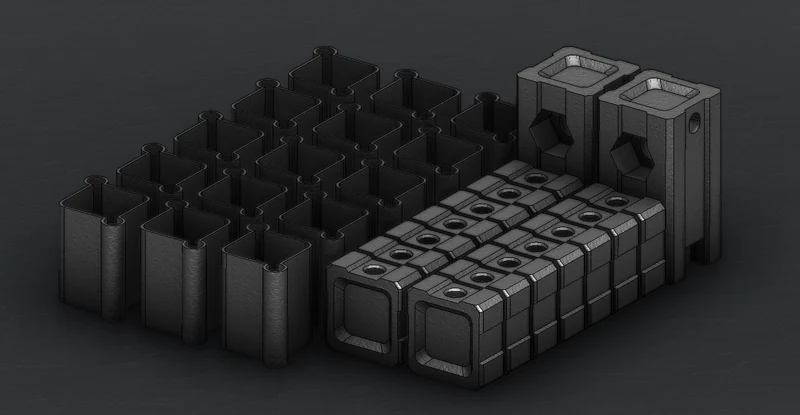

Печатные вставки ОБЯЗАТЕЛЬНЫ для обеспечения максимальной производительности.

Убедитесь, что все они выровнены и смотрят в одном направлении.

Вставки должны плотно прилегать, не болтаться.

Полые проставки не являются обязательными, они используются только для облегчения установки.

Вставки должны быть напечатаны из нити CF/GF с температурой HDT ≥ 110°C, например, отожженного PET-CF, PCPBTGF и т. д.

Выступающая часть печатных вставок обращена к линейному рельсу.

Проверьте, есть ли в наличии Карбонара у наших партнеров:

3ДКА��ТЕН — Европа

Zen3D — Европа

JB3D — Великобритания

3DLabTech — Канада

ДРЕМК — Австралия

Вест3Д — США

Фабрико — США

КБ3Д — США

DKSupply — США

Продавцы предлагают печатные детали и оборудование, но если вы хотите приобрести их самостоятельно, следуйте и��струкциям.

Google Sheet: спецификация вставок и трубок.

Полная подробная САПР доступна в Monolith Discord.

Этот проект выполнен в сотрудничестве с командой Monolith.

Особая благодарность:

Адео: Ko-Fi, Github.

За удивительные температурные и торсионные испытания

(можно найти в Monolith Discord)

CloakedWayne: Ko-Fi, Github

За невероятные монтажные вставки

Панзаркаттен: 3DKATTEN

Для уменьшенного изображения

ТЗ: Zen3D

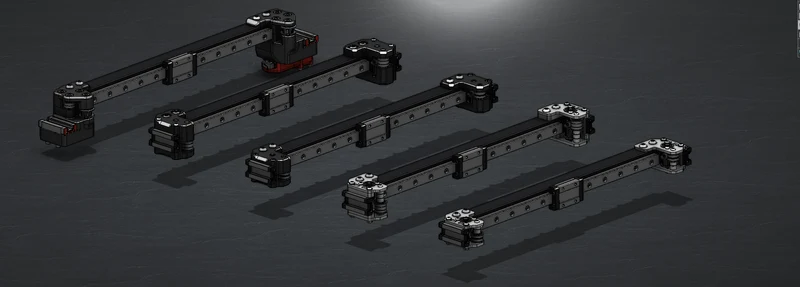

Для размещения сайта Gantry Updates

Если хочешь поддержать меня, Ко-Фи

------------------------------------
