Рукоятка сантехнического крана

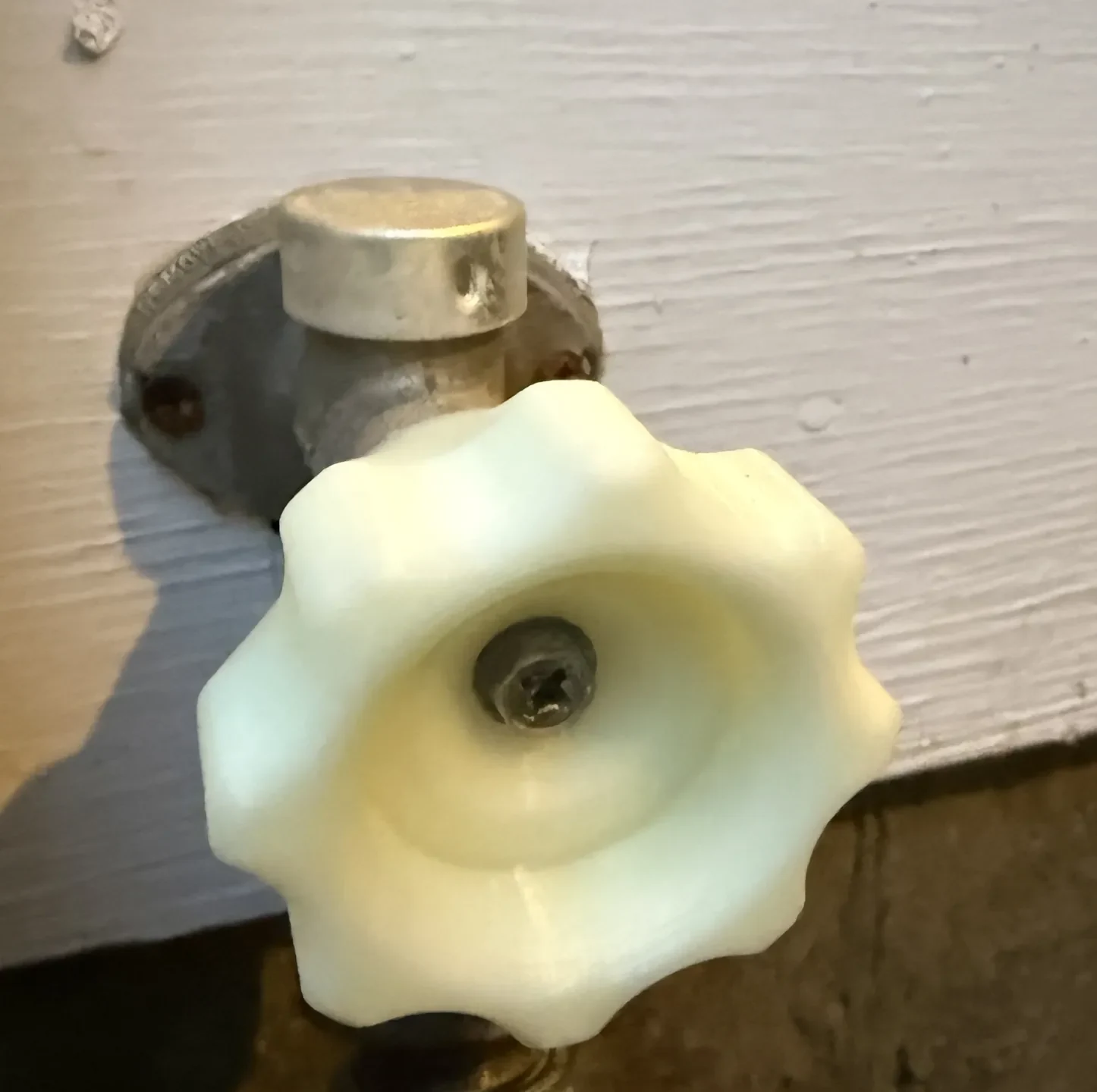

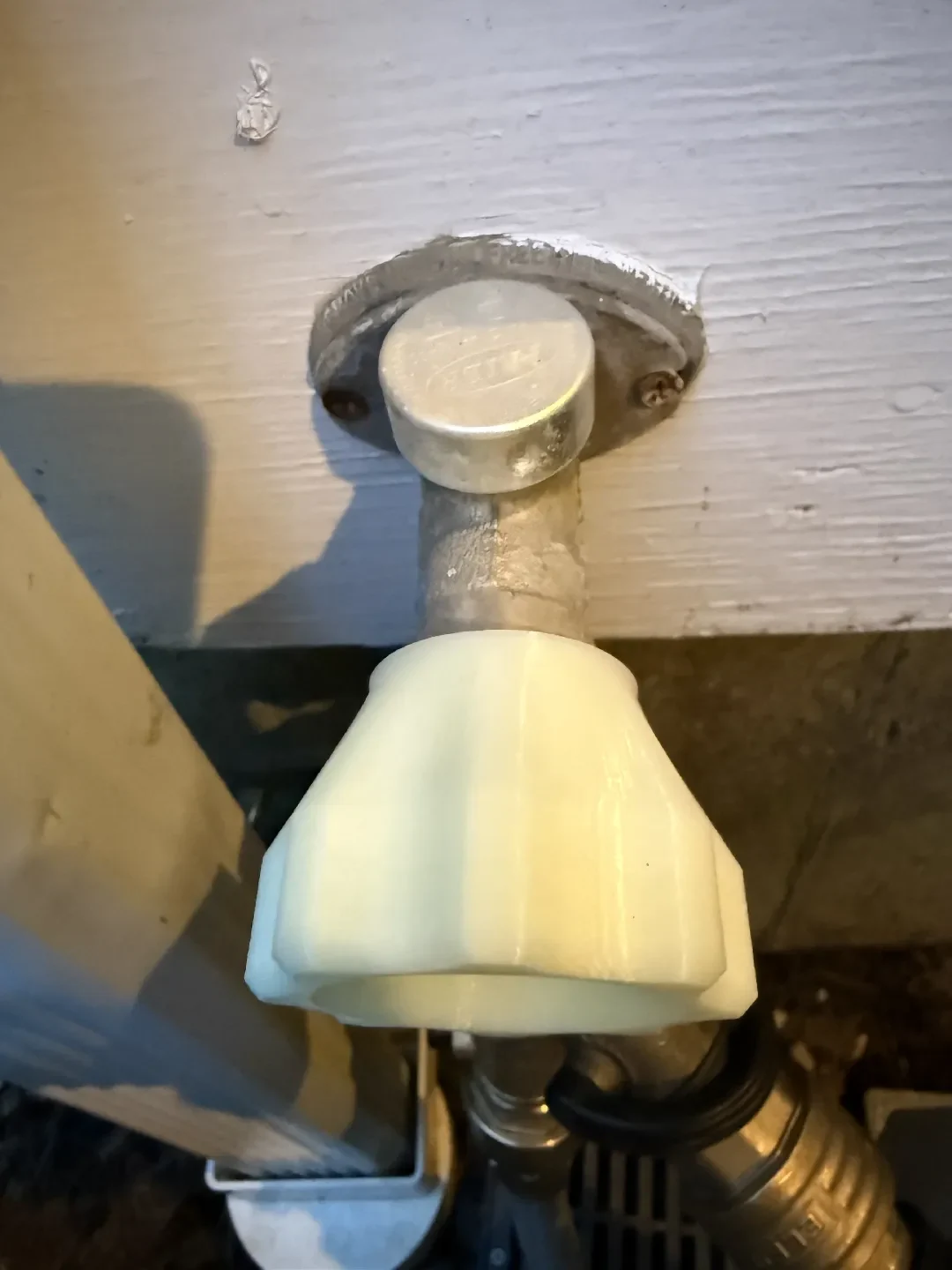

Это сменная ручка для антисифонных настенных гидрантов серии Prier 400 (также известных как «незамерзающие шланговые нагрудники»), типа внешнего шлангового патрубка / нагрудника / гидранта / клапана крана, распространенного в США и продаваемого в разное время под брендами Prier или Mansfield. Эта модель является альтернативой OEM-комплекту сменных ручек, деталь 630-7965.

Эта конструкция была оптимизирована для 3D-печати и имеет удлиненную конусообразную поверхность захвата для (возможно) улучшения эргономики. Это не точный геометрический клон оригинальной ручки.

Ориентация печати:

Печатайте, положив тыльную (обращенную к стене) сторону ручки на печатную платформу.

Рекомендуемый тип нити:

PETG или ASA, в идеале с армированием из углеродного или стекловолокна. TPU-CF может быть еще одним хорошим выбором, если он у вас есть.

Если вам хочется, вы можете напечатать часть всей ручки, используя светящуюся в темноте нить (GITD), чтобы клапан шланга было легче найти ночью.

Рекомендуемые настройки печати:

Высота слоя 0,2 мм

Заполнение 80 % (или заполнение 60 % с модификатором для увеличения заполнения в центральной части)

Шов расположен вдоль внутреннего отверстия для винта и поверхности

Вертикальные снаряды: 5

Верхний/нижний слои: 5

Размещение шарфового соединения: везде

Глажение: Да, все верхние поверхности. (или пропустите это, если вы спешите)

Поддерживает:

Органические опоры предназначены для поддержки небольшой плоскости ниже центрального отверстия.
