Адаптер Duco Remote GIRA

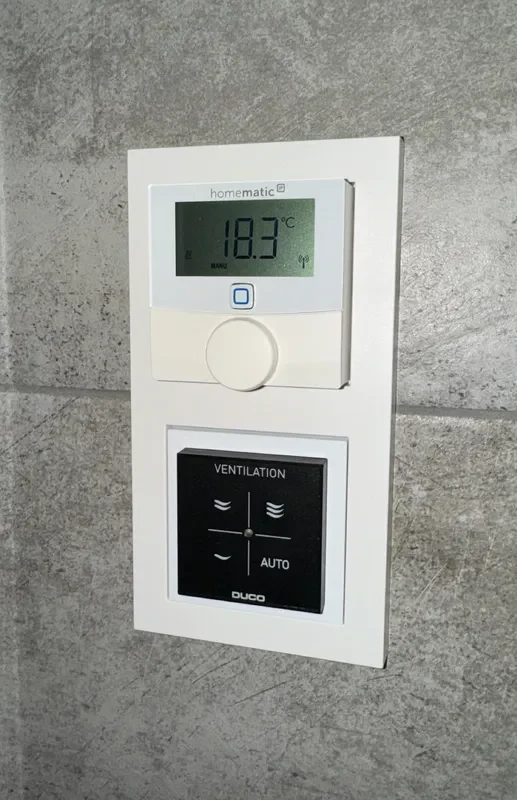

Пульт вентиляции Duco изначально поставляется с рамкой Niko, которая плохо интегрировалась с модульной системой Gira system 55. Чтобы решить эту проблему, я создал новую опорную пластину и крышку, чтобы они поместились в мою двойную раму в стиле E2.

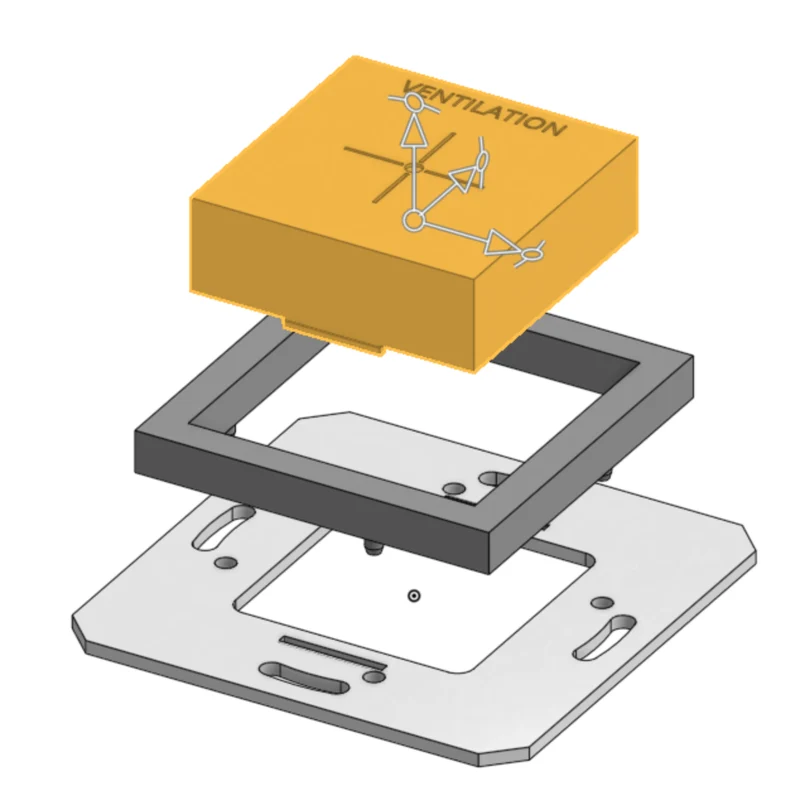

Монтаж
Осторожно снимите с пульта оригинальную черную опорную пластину Niko.
Поместите пульт дистанционного управления в новую опорную пластину, обеспечив надежную фиксацию.
Надежно закрепите опорную пластину на стене в нужном месте.
Установите раму Gira на смонтированную опорную плиту.
Плотно зафиксируйте крышку на месте, чтобы завершить установку.

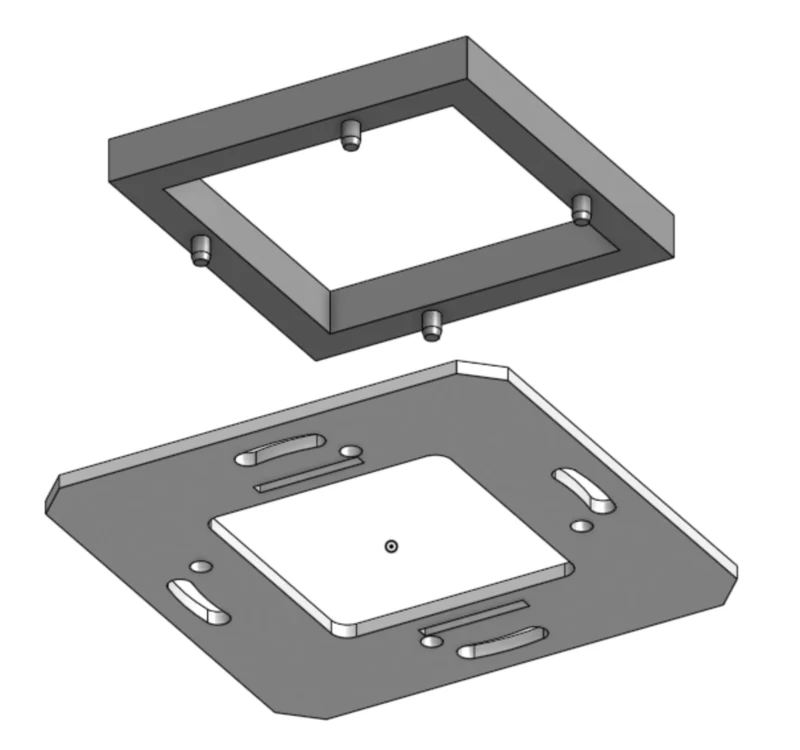

Рамка Gira зажимается между опорной плитой и крышкой.

Опорная пластина предназначена для установки на круглые европейские задние коробки, а для облегчения замены батареи я добавил отверстие в ее задней части.

Печать информации

Детали были напечатаны на 3D-принтере с высотой слоя 0,2 с использованием PLA на принтере Ender 3 Pro со 100% заполнением. Детали были ориентированы лицевой стороной вниз, что устраняло необходимость в дополнительных опорах.
