Лампа Minecraft Ore (WLED / ESP32 D1 Mini USB-C)

Лампа Minecraft Ore с питанием от USB-C ESP32 D1 Mini и светодиодным кольцом WS2812B с WLED для полного управления освещением RGB.

Спецификация материалов

Лампа была разработана так, чтобы идеально сочетаться со следующими компонентами:

USB-C ESP32 D1 Mini от доставки до Аризоны
Светодиодное кольцо WS2812B 50 мм от AZ-Delivery

Вам нужно будет припаять светодиодное кольцо к ESP32, используя три коротких провода.

Для сборки рудного блока потребуется небольшое количество клея.

Если вы предпочитаете использовать 30-контактный комплект разработчика Micro-USB ESP32, альтернативную базу можно найти здесь: Альтернативный цоколь лампы (ESP32 30-контактный Micro-USB DevKit) для Minecraft Ore Lamp

Инструкции
1. Электроника

Припаяйте светодиодное кольцо к ESP32 следующим образом:

Светодиодное кольцо GND → ESP32 GND
Светодиодное кольцо 5В → ESP32 5В
Светодиодное кольцо DI → ESP32 IO16 (согласно документации WLED)

Затем следуйте официальной документации WLED, чтобы установить WLED на ESP32:

Сайт установки WLED (рекомендуемый метод)
WLED-документация

Если ваш ESP32 не распознается (нет COM-порта), возможно, вам потребуется установить драйвер CP210x USB to UART.

2. Основание лампы

Сначала соберите держатель светодиодного кольца:

Затем установите ESP32 в базу. Сначала вставьте разъем USB-C, затем осторожно протолкните сторону антенны через удерживающие зажимы.

Если вам нужно снять ESP32, вы можете вытолкнуть его через нижнее отверстие (подойдет ручка).

Наконец, прикрепите светодиодное кольцо к основанию.

3. Рудный блок

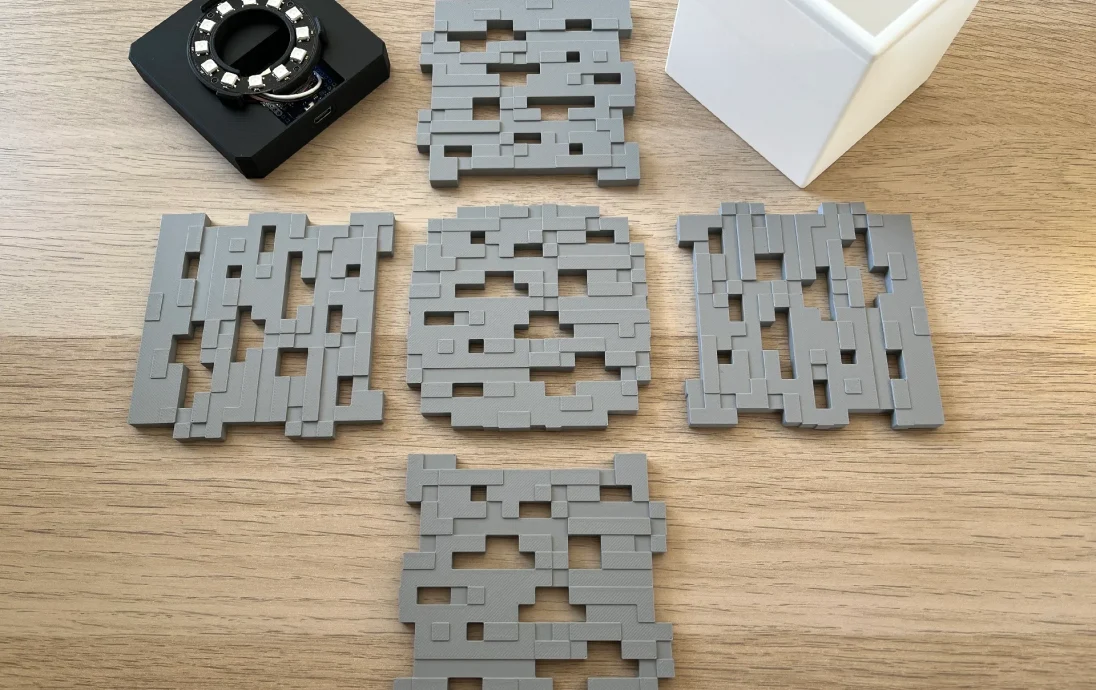

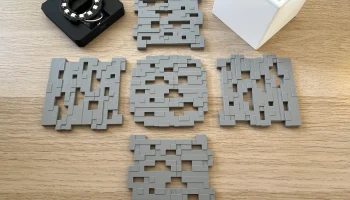

Рудный блок состоит из четырех боковых граней и одной верхней грани.

Четыре боковые грани взаимозаменяемы, но разработаны так, чтобы соответствовать текстуре рудного блока на верхней грани, если вам важны детали.

Лица 3 и 4 имеют незначительные визуальные различия:

Лицо 3: немного нижний верхни�� правый край.
Лицо 4: пиксель чуть выше в верхнем левом углу.

Используйте кончик клея, чтобы собрать все грани.

В качестве направляющей можно использовать диффузор (он предназначен для скольжения внутри блока и поможет сохранить выравнивание всех граней):

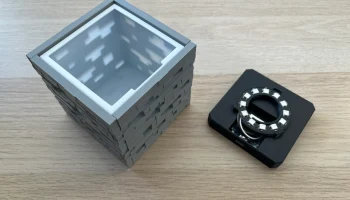

Полностью вставьте диффузор, оставив видимой небольшую канавку размером ~2 мм.

4. Лампа

Поместите блок руды на основание лампы, и все готово!

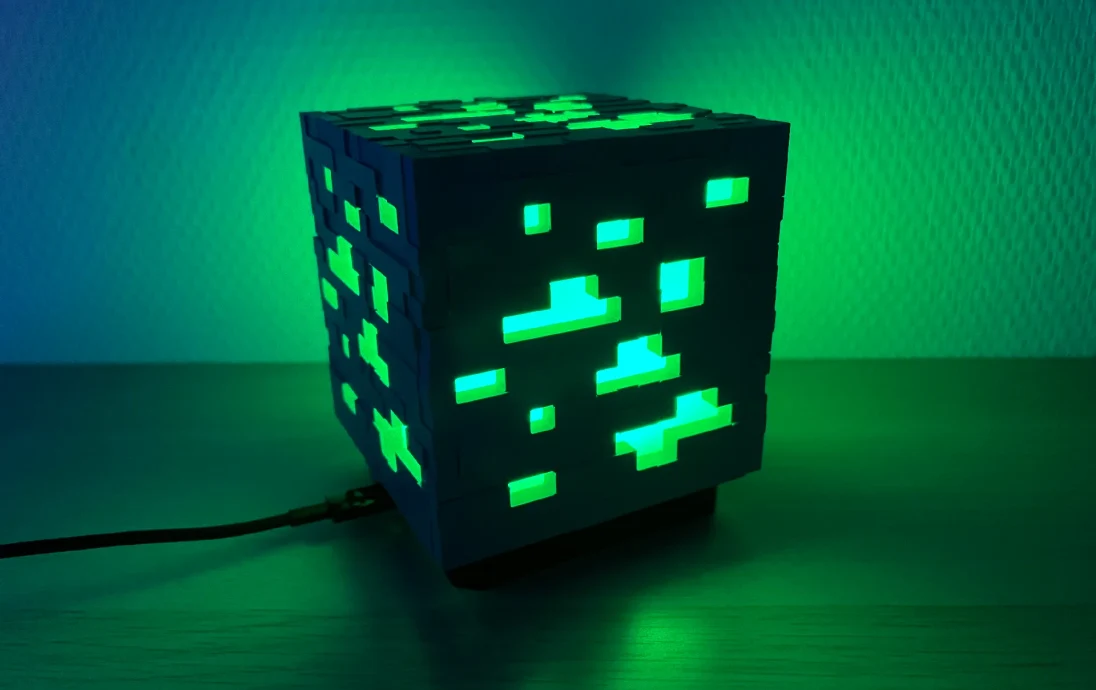

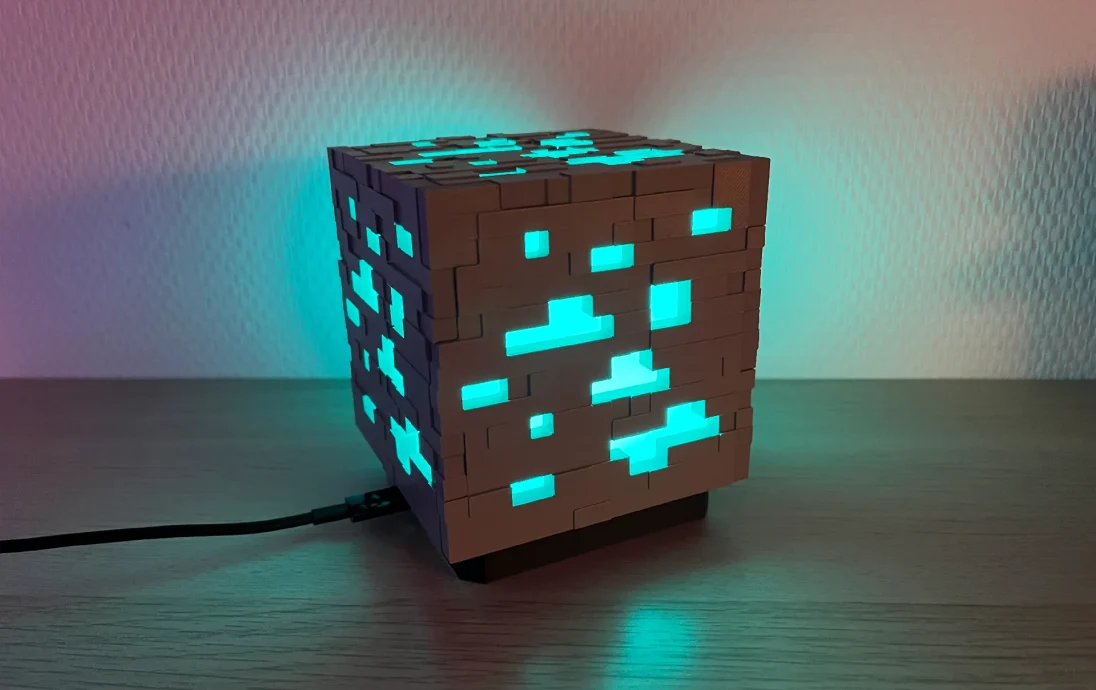

Включите его и выберите, хотите ли вы, чтобы это были бриллианты, красный камень или что-то еще!

5. Бонус: автоматизация домашнего помощника.

Эту лампу можно легко интегрировать в Home Assistant или любую систему автоматизации, совместимую с WLED.

Возможно, вас особенно заинтересуют:

Официальная интегра��ия WLED
Официальная интеграция с сервером Minecraft

Например, моя собственная лампа загорается автоматически, когда игроки подключаются к моему серверу Minecraft.
