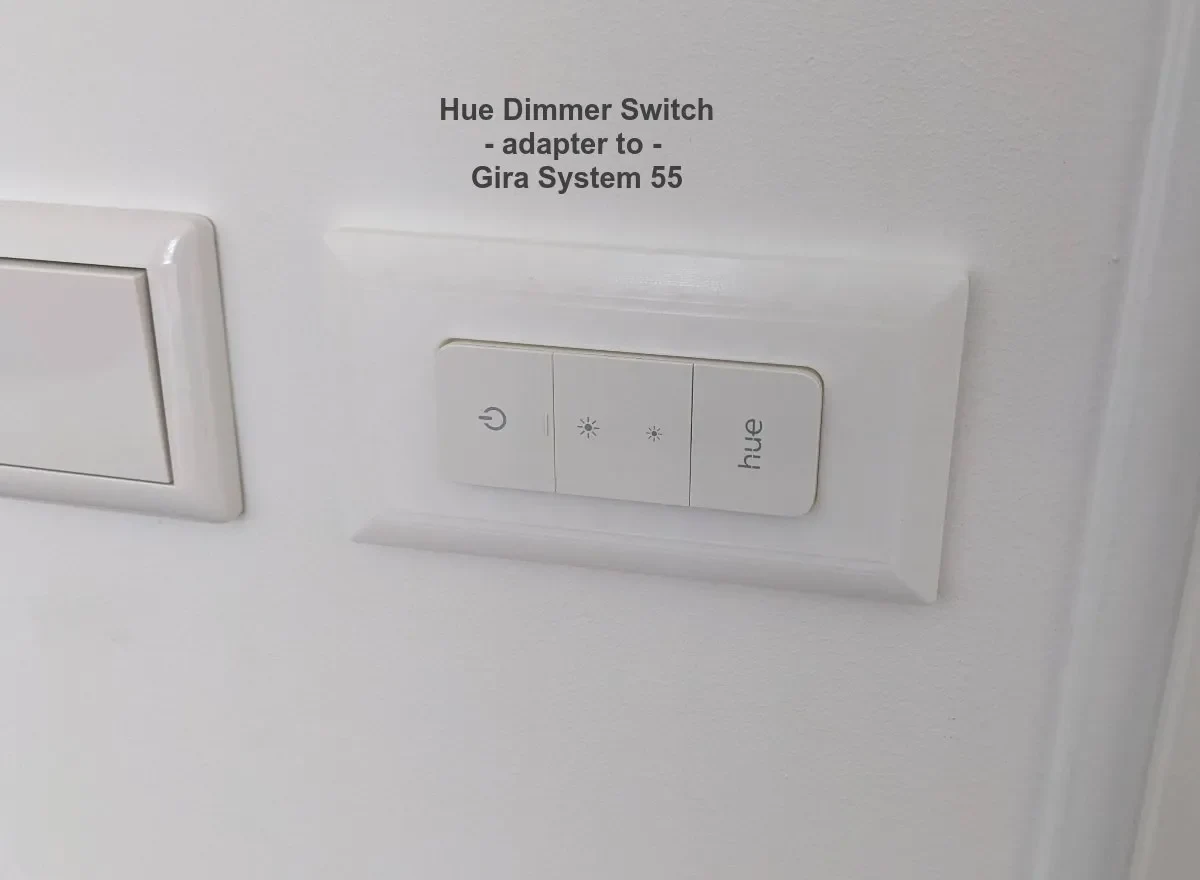

Адаптер диммера Hue Gira System 55

Держатель диммера Hue

Диммер Hue следует размещать в помещении, где находятся все остальные выключатели «Gira System 55».

Поэтому в этом ремиксе (из моей предыдущей части) используются размеры и общий размер этой обложки, но заменяется твердым печатным держателем.

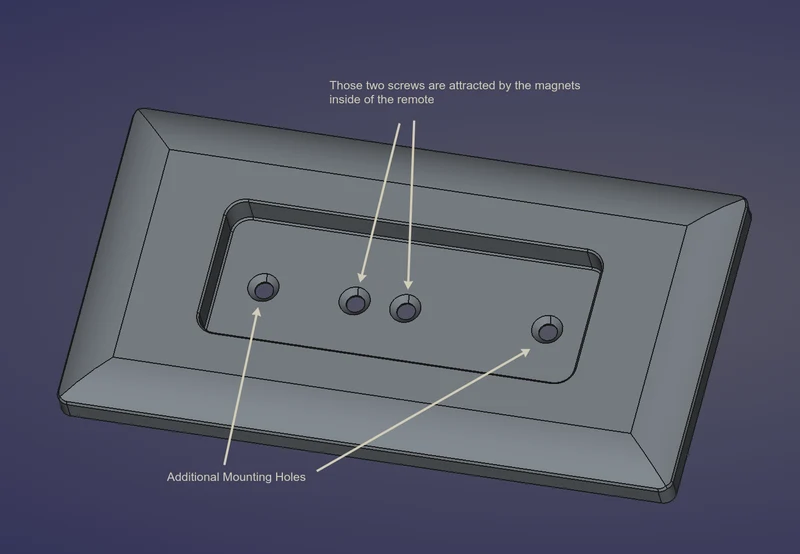

Диммер оттенка имеет встроенный магнит. Поэтому два винта размещаются в нужном месте, чтобы их можно было найти на переключателях, как показано на этом рисунке.

Остальная часть — это простое измерение и копирование других крышек переключателей.

Распечатать инструкции

Печать белым PLA или PETG с заполнением сетки 15%.

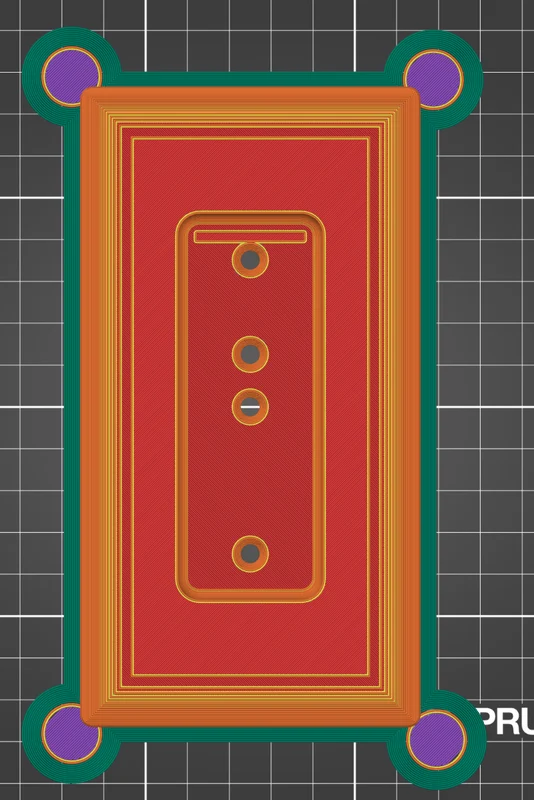

Чтобы избежать коробления из-за длинных прямых выдавливаний, я рекомендую Disk-Helpers из галереи и/или большие поля:

Инструкции по сборке

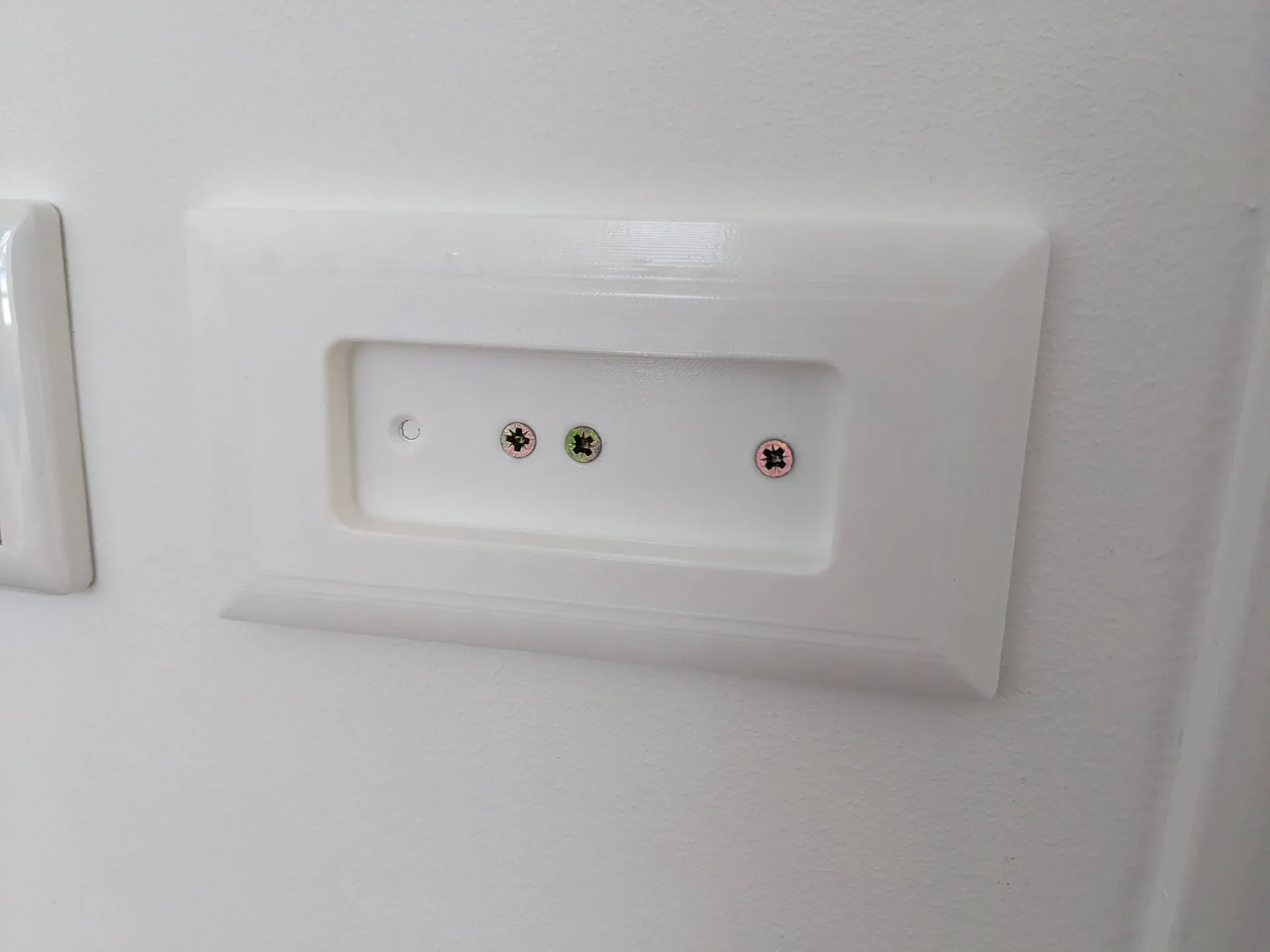

Просто прикрутите его к стенам. ;)

Ремикс приветствуется

Вы найдете файл FreeCad, прикрепленный к вашему личному ремиксу наших вариаций.
