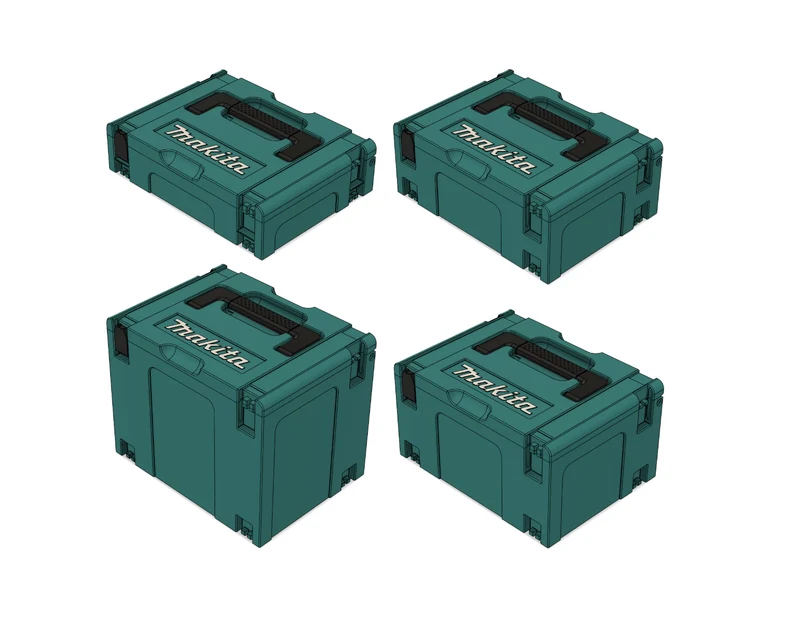

Макита МАКПАК Мини; Размер 1, 2, 3 и 4 (масштаб 50 %)

Оригинальный MAKPAC стоит дорого, так почему бы не распечатать его на 3D-принтере? Да, возможно, но доступных моделей нет, а 3D-печать детали размером 30х40 см обойдется вам почти так же, как покупка детали, отлитой под давлением. Кроме того, большинство принтеров не имеют такого объема печати, а как насчет меньших размеров? Верно, их нет, но не было бы неплохо иметь их, чтобы вставлять шурупы, сверла и тому подобное?

О

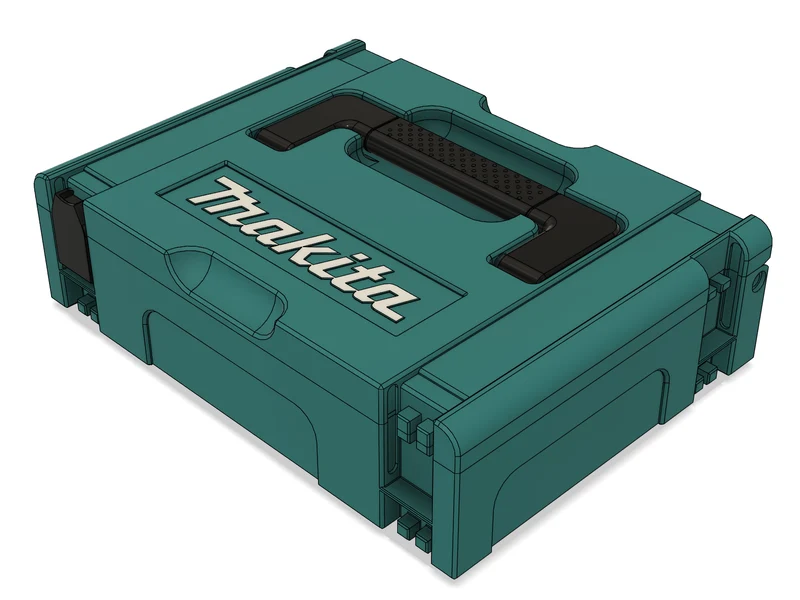

коробка предназначена для имитации MAKPAC, поэтому она имеет те же пропорции и выглядит так же, поэтому она прекрасно вписывается в вашу мастерскую.

Обратите внимание, что это не масштабная модель оригинального MAKPAC. Если вы увеличите ее масштаб, она не будет совместима с оригиналом.

так в чем же разница?

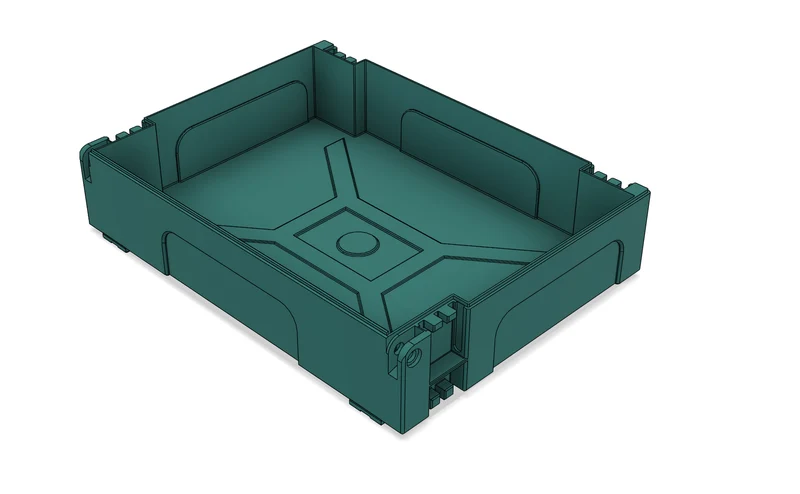

внутренняя геометрия немного упрощена (особенно углы)
шарнирный механизм сзади модифицирован и стал более устойчивым
петли ручек для переноски предназначены для разборки
винтовые крепления в крышке не соответствуют масштабу (предназначены для винтов M3)
крепления для ремня на крышке отсутствуют
выреза под навесной замок спереди справа нет
отверстия в углах опущены (они бы выступали внутрь)
нижний рисунок немного изменен для облегчения печати.
толщина стенок немного увеличена для большей жесткости

спецификация
принтер размером примерно 200 x 150 мм.
примерно 250-300 г нити
я только что использовал обычный черно-белый PETG от Geeetech (партнерская ссылка)
немного пластикового клея (мне подходит UHU Hart; партн��рская ссылка)

Если вам нужен цвет Makita, попробуйте поискать RAL 5021 (или RAL 5018) — они, как правило, довольно дорогие, поэтому я использовал старый добрый черный :)

Печать

Имейте в виду, что на вид много выступов и мостов, сделайте тестовый отпечаток, чтобы проверить, работает ли он — так и задумано.

используйте следующие настройки в качестве ориентира

общий
ПЭТГ
Слои 0,2 мм
3 стены
3 нижних поверхностных слоя
25 % заполнение гироида
обычные опоры с межфазным расстоянием 1 мм
интерфейс 90° к сборочной плите
перемычки 0° к рабочей плите
булавки
максимальные стены
концентрические узоры
случайные швы
ноги
никаких опор, только мосты
этикетка
никаких опор, только мосты
мосты под углом 45°
изменение цвета после 4 слоя (основа 0,8 мм), если вы хотите, чтобы логотип был окрашен в другой цвет, слои 5 и 6 получат другой цвет
в комплект также входит пустая этикетка — используйте 2 слоя (0,4 мм) для собственного текста
Сборка

ножки и этикетку нужно приклеить (это нужно для экономии материала и удобства печати), а также ручку приклеить

перемычки, используемые при печати, имеют допуск от 0,1 до 0,2 мм и предназначены для того, чтобы дать клею поверхность, за которую можно схватиться — поэтому, даже если вы печатаете из PETG, это будет прочное соединение — поэтому, если у вас есть м��огослойный принтер и вы хотите использовать вспомогательный материал, чтобы получить чистую поверхность, имейте в виду, что вы намеренно делаете клеевые поверхности «шероховатыми».

после того, как все склеено, добавьте ручку и крышку с соответствующими булавками.

из-за допусков печати и того факта, что они напечатаны со случайными швами, они намеренно шероховаты, чтобы иметь лучшее трение и не выпадать. если вы не вставите их сразу, поверните и перемещайте их вперед и назад, пока они не встанут на место

защелки нужно повернуть под углом 45° и затем закрутить (как на оригинальном МАКПАКе)

Журнал изменений
03.06.2023, версия 60
добавлен размер корпуса 2, 3 и 4
03.06.2023, версия 59
сгладил несколько «нечетных углов» детали корпуса (размер 1), готовясь к другим размерам
2023-06-02 v58
добавлен оптимизированный фиксатор
29 мая 2023 г., версия 54
Первоначальный выпуск

Кредиты / Лицензия

MAKPAC был лицензирован компанией Makita у компании Thanos — они выпустили свой первый систейнер в 1994 году. Очевидно, что эта модель предназначена только для частного использования и не может быть воспроизведена в коммерческих целях.

Логотип Makita, который я использовал, взят из файла Public Domain из Wikipedia Commons: Файл: Makita Logo.svg — символ зарегистрированной торговой марки (®) был удален, поскольку он слишком мал для печати.
