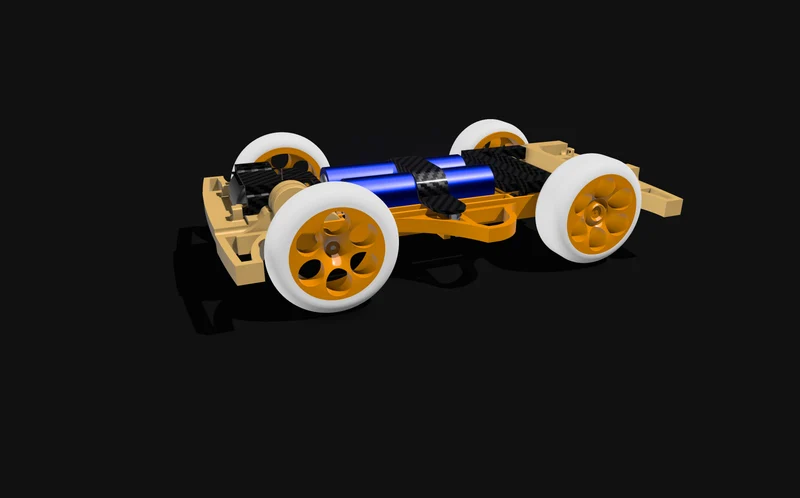

Передний двигатель 4wd Mini (новый дизайн)......

Переднемоторная система полного привода (Масштаб 1:34) — подробное пояснение

Компоновка полноприводного автомобиля с передним расположением двигателя в масштабе 1:34 представляет собой компактную механическую конфигурацию, в которой миниатюрный двигатель расположен в передней части шасси и передает мощность на все четыре колеса через небольшую систему трансмиссии. Несмотря на крошечные размеры, эта компоновка имитирует концепцию трансмиссии настоящих полноприводных автомобилей с передним расположением двигателя.

1. Общая концепция

В этой конфигурации:

Мотор действует как «двигатель», расположенный в передней носовой части модели.

Передние колеса получают прямой или почти прямой привод.

Задние колеса получают мощность через:

приводной вал,

зубчатая передача или

ременная система.

Целью проекта является воспроизведение:

Сбалансированная тяга,

Смещение веса вперед,

Стабильное ускорение,

Компактная механическая упаковка.

2. Мотор и моторный отсек (передняя часть)

Технические характеристики двигателя (типично для масштаба 1:34)

Микродвигатель постоянного тока N20 (наиболее распространенный)

030 Микромотор (очень маленький, высокая скорость вращения)

050 Micro Motor (чуть больше, больший крутящий момент)

Ориентация двигателя

Поперечное крепление (бок) является наиболее эффективным, поскольку:

Это сокращает длину шасси,

Выравнивается непосредственно с небольшой цилиндрической шестерней,

Улучшает переднюю компоновку и снижает центр тяжести.

Мощность двигателя

Вал соединяется с:

Шестерня,

Который приводит в движение передний дифференциал или шестерню переднего моста.

3. Типы трансмиссии полного привода (подробно)

В масштабе 1:34 могут поместиться только микроразмерные системы. Есть три проверенных метода:

А) Система привода вала (наиболее стабильная и реалистичная)

Это имитирует настоящий автомобильный дизайн.

Поток:

Мотор → Передний редуктор → Карданный вал → Задний редуктор

Компоненты:

Стальной вал толщиной 1 мм/1,2 мм проходит по цен��ральному каналу.

Передняя коническая шестерня, приводящая в движение вал.

Задний конический редуктор преобразует энергию вала в заднюю ось.

Преимущества:

Очень низкое трение

Высокая долговечность

Высокая эффективность вращения

Хорошо работает на неровных трассах и бездорожье.

Недостатки:

Требует точного выравнивания

Нужен правильный туннель шасси

Б) Система зубчатой передачи (лучше всего подходит для 3D-печати)

Линейная последовательность шестерен передает мощность.

Поток:

Мотор → Передняя передача → Средняя передача → Задняя передача

Преимущества:

Простота изготовления,

Подходит для небольших помещений,

Легко настроить передаточные числа.

Слабые стороны:

Повышенный шум и трение,

Необходимо точно выровнять шестерни, иначе они проскакивают.

C) Система ременного привода (плавная и тихая)

В качестве ремня используется микро-уплотнительное кольцо.

Поток:

Шкив двигателя → Передний шкив → Ремень к заднему шкиву

Преимущества:

Очень плавная работа,

Тихая трансмиссия,

Бережное отношение к шестерням.

Недостатки:

Ремень может растянуться или соскользнуть,

Чувствителен к изгибу шасси.

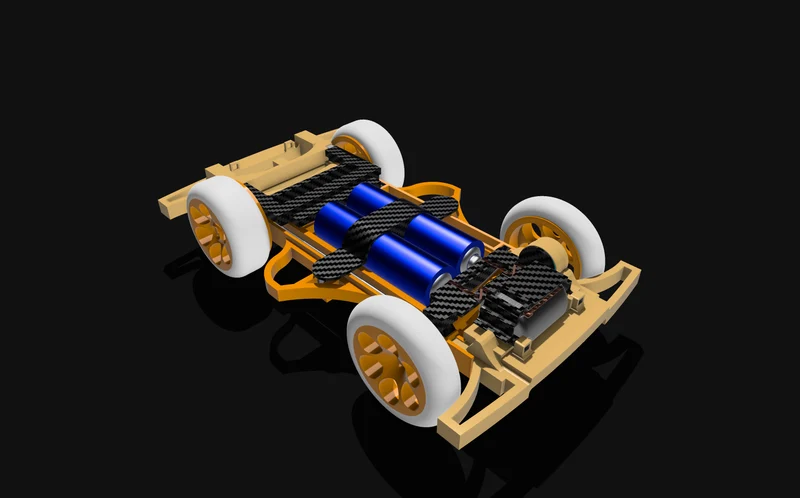

4. Архитектура шасси

Конструкция шасси должна поддерживать:

Моторный отсек,

Передний и задний картеры коробки передач,

Центральный туннель (для вала/шестерни/ремня),

Опоры колес и осей.

Рекомендуемые материалы

PLA — быстрое прототипирование

АБС — прочнее, гибче

Нейлон PA12 — лучший по производительности и долговечности

Поликарбонат (ПК) — материал для литьевых форм премиум-класса.

Стиль шасси

Монокок для устойчивости

Модульная, если требуется более простая сборка

Усиленный центральный позвоночник для уменьшения гибкости

5. Колесная система и конструкция оси

Оси

Стальная проволока 1,0 мм (классическая мелкая)

Стальная проволока 1,2 мм (более прочная)

Шины

Диаметр: 12-14 мм.

Материал: мягкая резина или легкий поролон.

Ступица колеса

Пресс-пригонка дизайн

Дополнительные подшипники (микрошарикоподшипники)

Ширина гусеницы

22-28 мм, в зависимости от типа телосложения
(спортивный автомобиль = уже / внедорожник = шире)

6. Управление поведением и физика вождения

Поскольку двигатель/мотор расположен спереди, модель имеет:

Преимущества

[v] Отличная тяга вперед.
[v] Стабильный разгон (без подъема колес)
[v] Предсказуемое поведение рулевого управления
[v] Сбалансированное сцепление с четырьмя колесами

Типичное поведение при вождении

Небольшая недостаточная поворачиваемость из-за смещения веса передней части автомобиля.

Очень контролируемый вход в поворот

Быстрая устойчивость на прямой

Равномерное распределение мощности снижает пробуксовку колес.

7. Применение для этого типа модели

Конструкция с передним расположением двигателя и полным приводом 1:34 подходит для:

А) Автомобили Micro 4WD

Скоростная гусеничная модель

Мини раллийный автомобиль

Маленький багги для пустыни

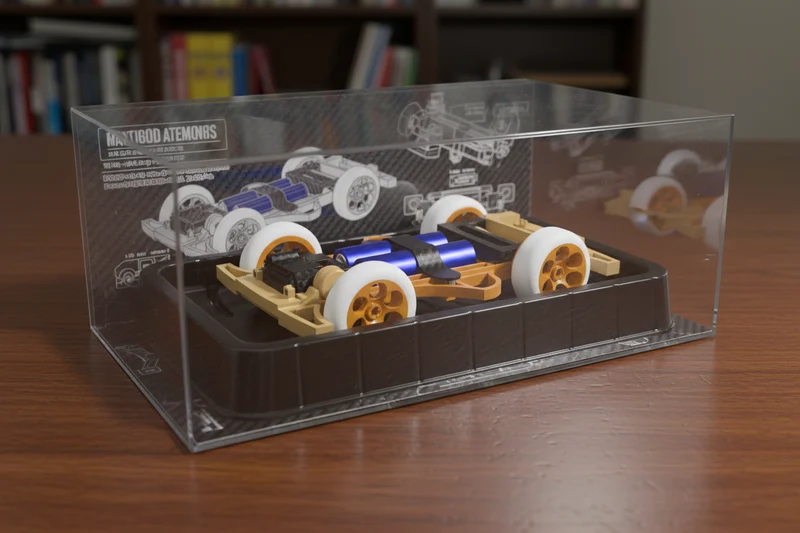

Б) Модели дисплея

Механическая витрина
