Вертикальное настенное крепление для труб из ПВХ для исп...

ВИДЕО: https://youtu.be/lJFHjRLxSVQ

ССЫЛКА на GIF: https://gfycat.com/faroffshallowcutworm

Существует множество моделей, которые позволяют превращать использованные катушки в ящики для хранения (мне нравится эта: https://www.thingiverse.com/thing:2840594), но практически нет полезных способов их установки… До сих пор!

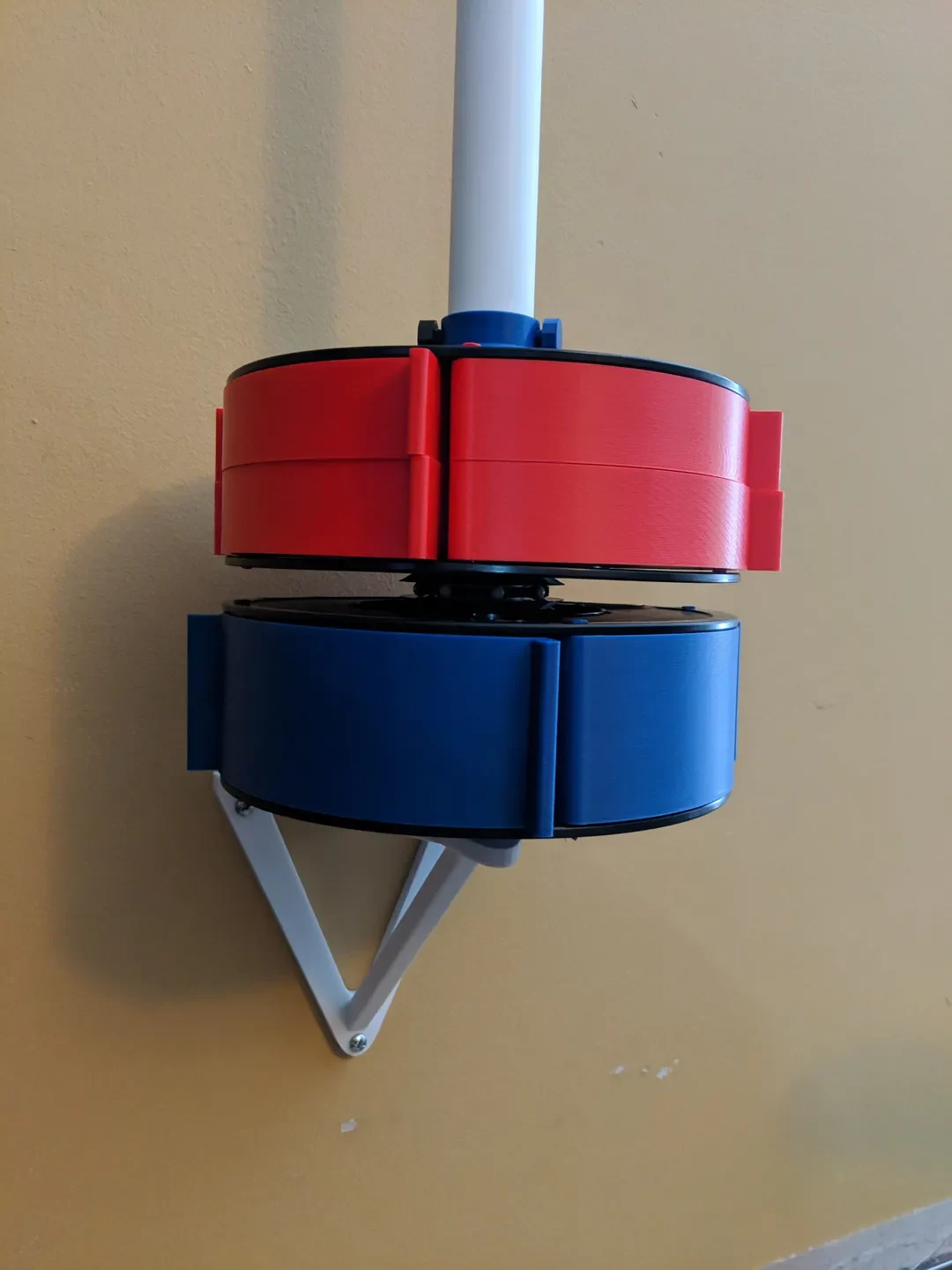

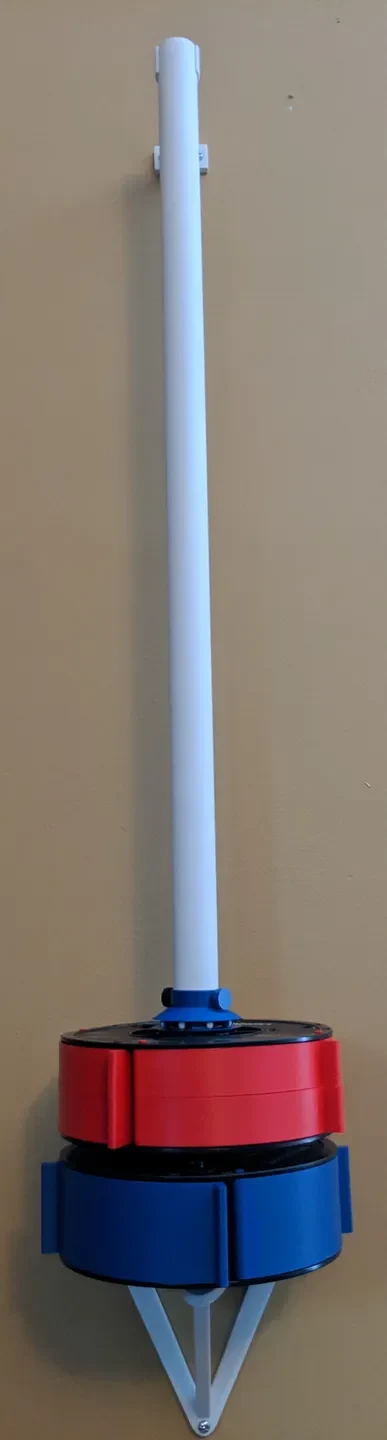

Модели (и .scad!) в этой штуке позволят вам распечатать вертикальное настенное крепление для 1-дюймовой трубы ПВХ, которое позволит вам с пользой повесить все эти ящики с использованными катушками с нитью. Он включает в себя цанги и подшипники, которые можно распечатать, что делает его очень увлекательным и легким для доступа ко всему пространству, которое могут предложить ваши использованные катушки с нитью!

Распечатать инструкции

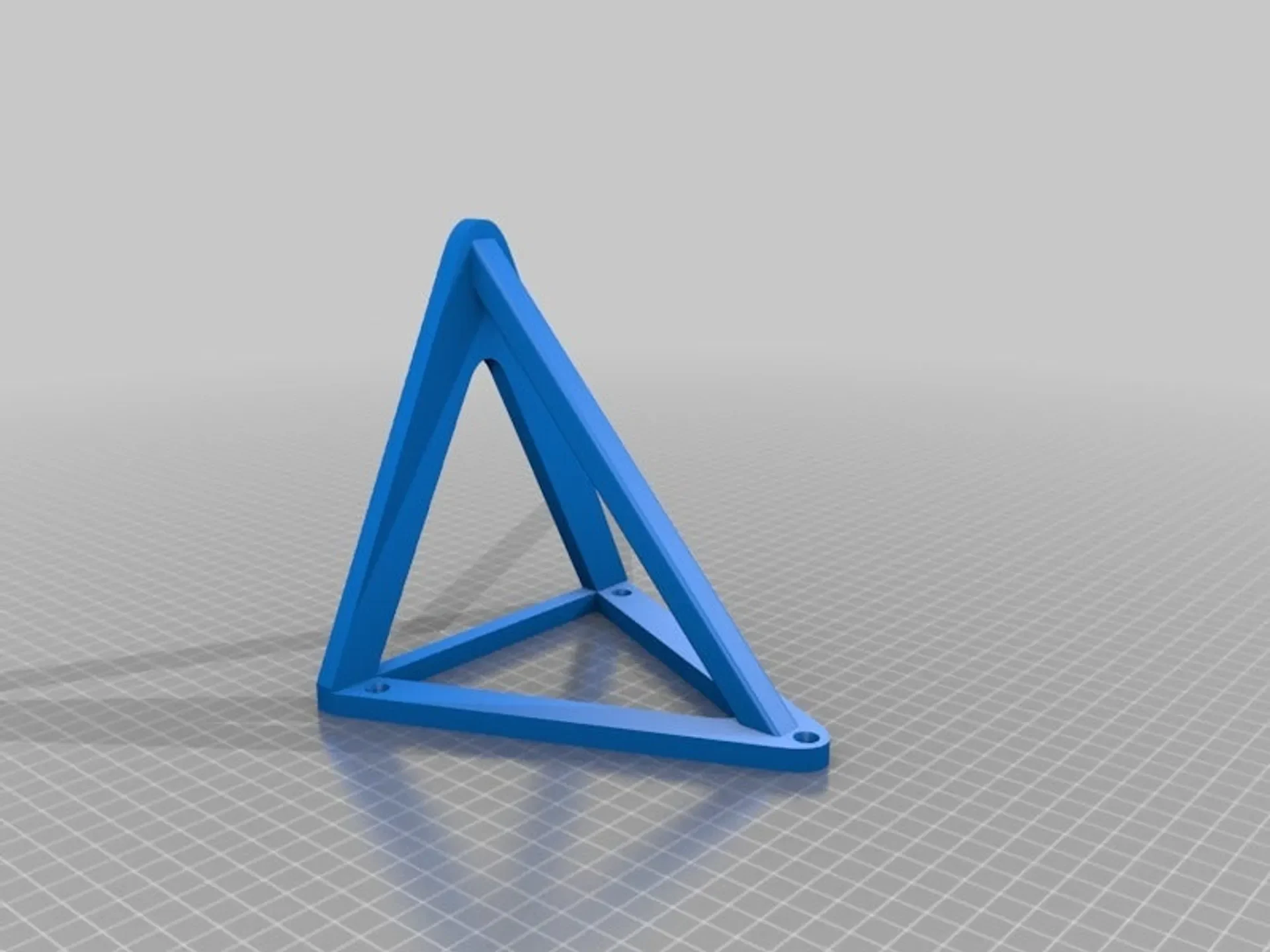

Разрешение не имеет значения, но обязательно используйте заполнение не менее 15% и периметр 3+ на нижнем кронштейне, чтобы он оставался красивым и прочным.

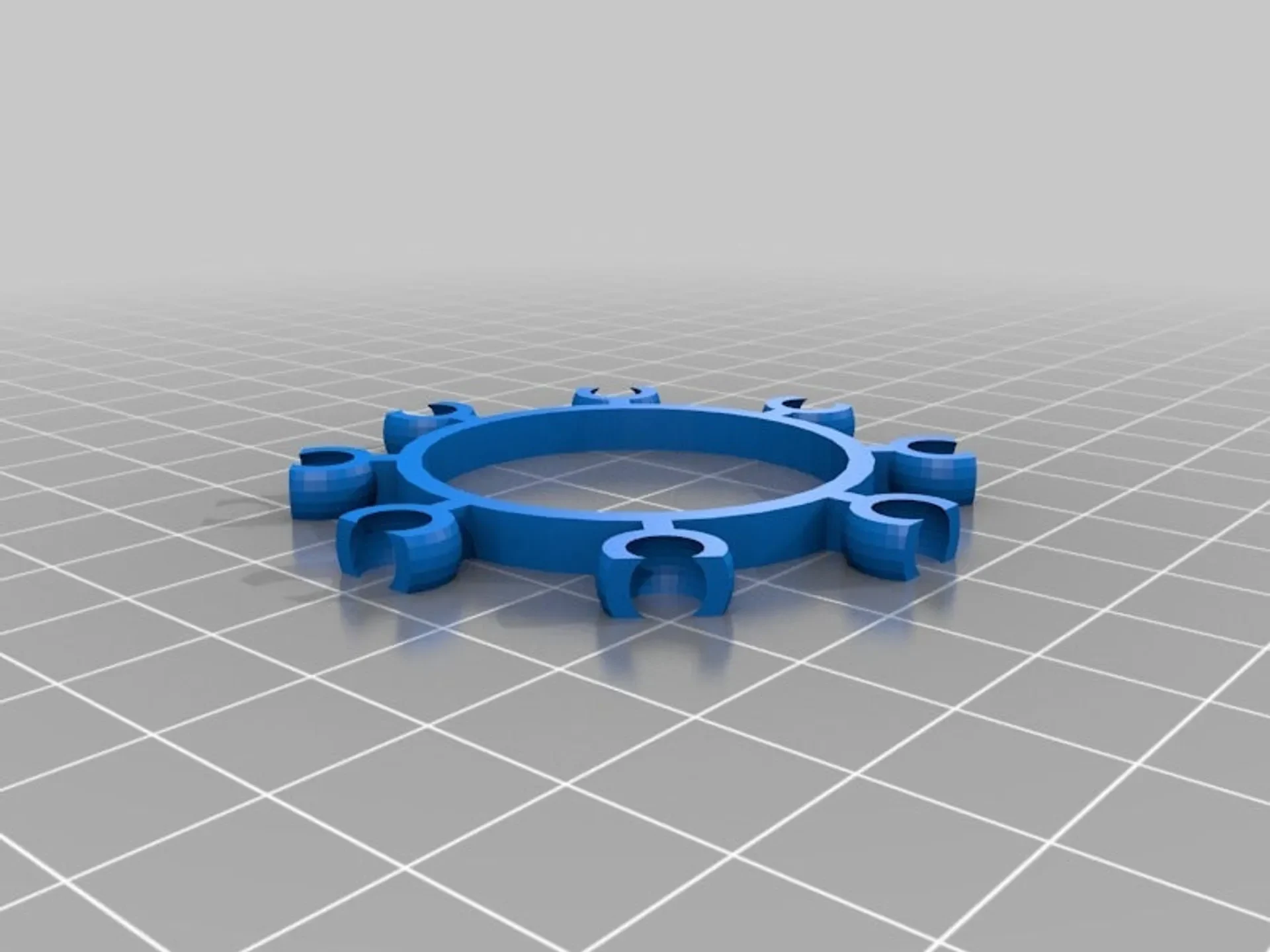

Кроме того, я рекомендую печатать упорные подшипники из PETG, поскольку он имеет наименьшее трение в сочетании с пулями для страйкбола.

Сборка

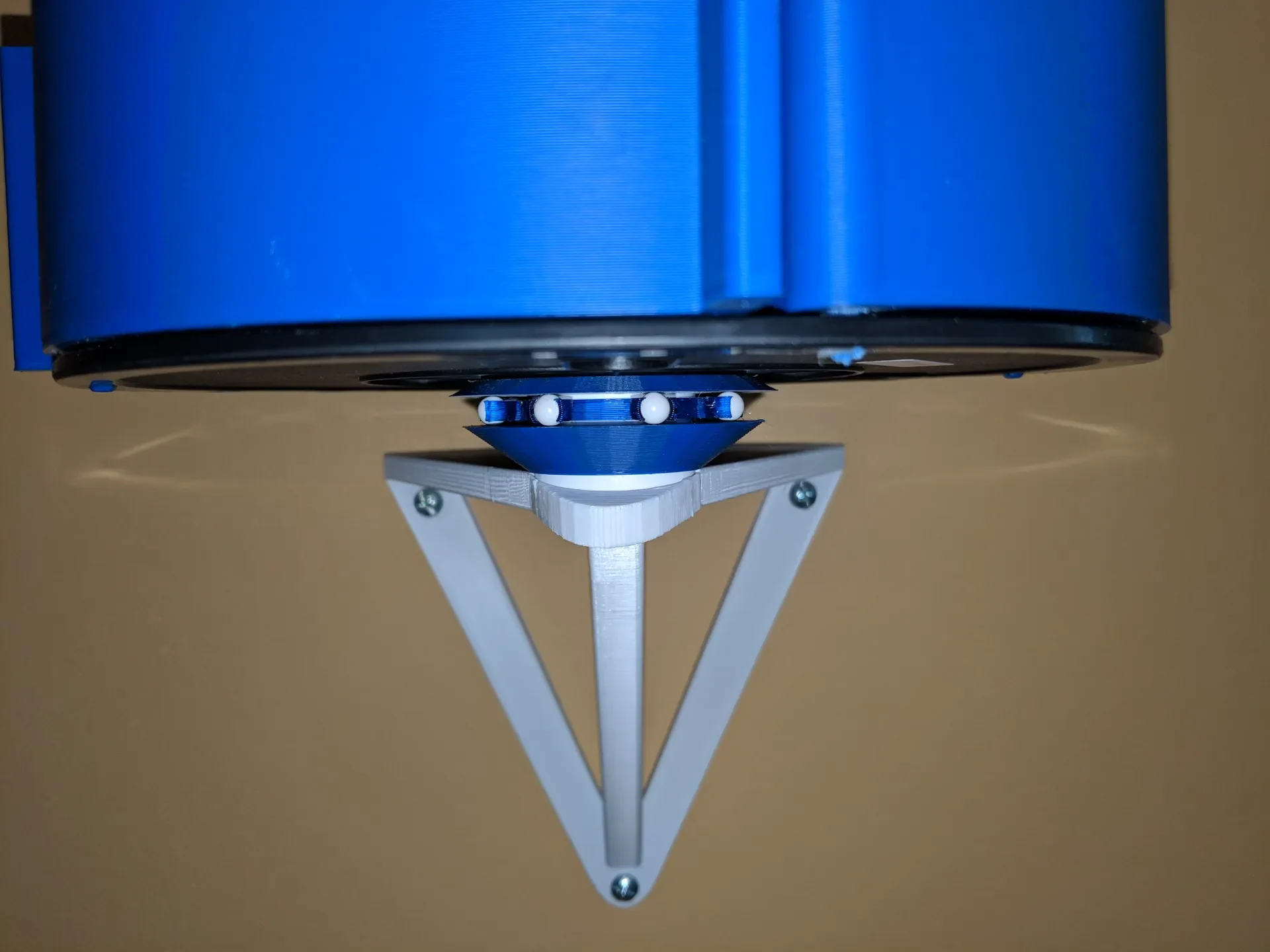

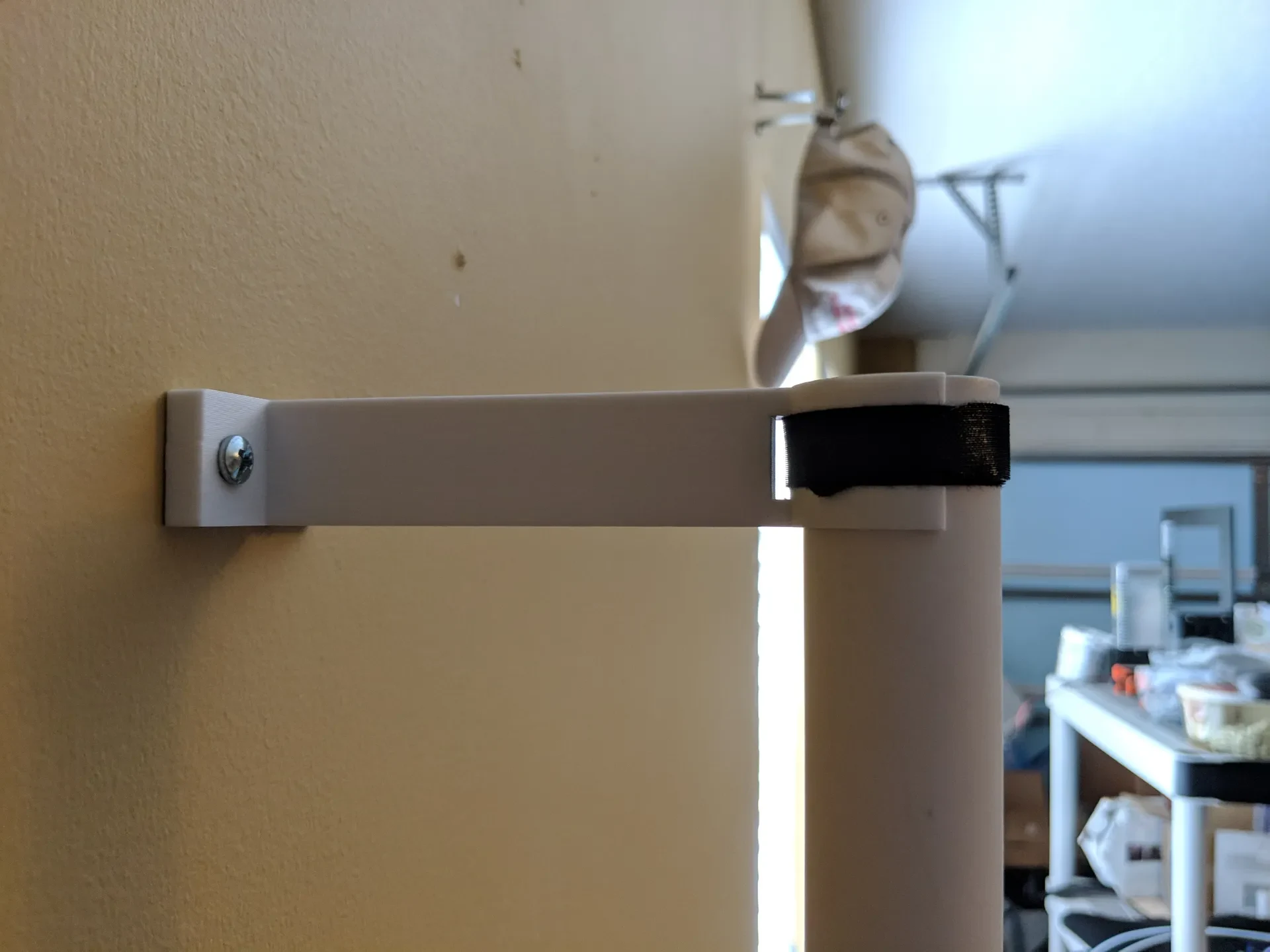

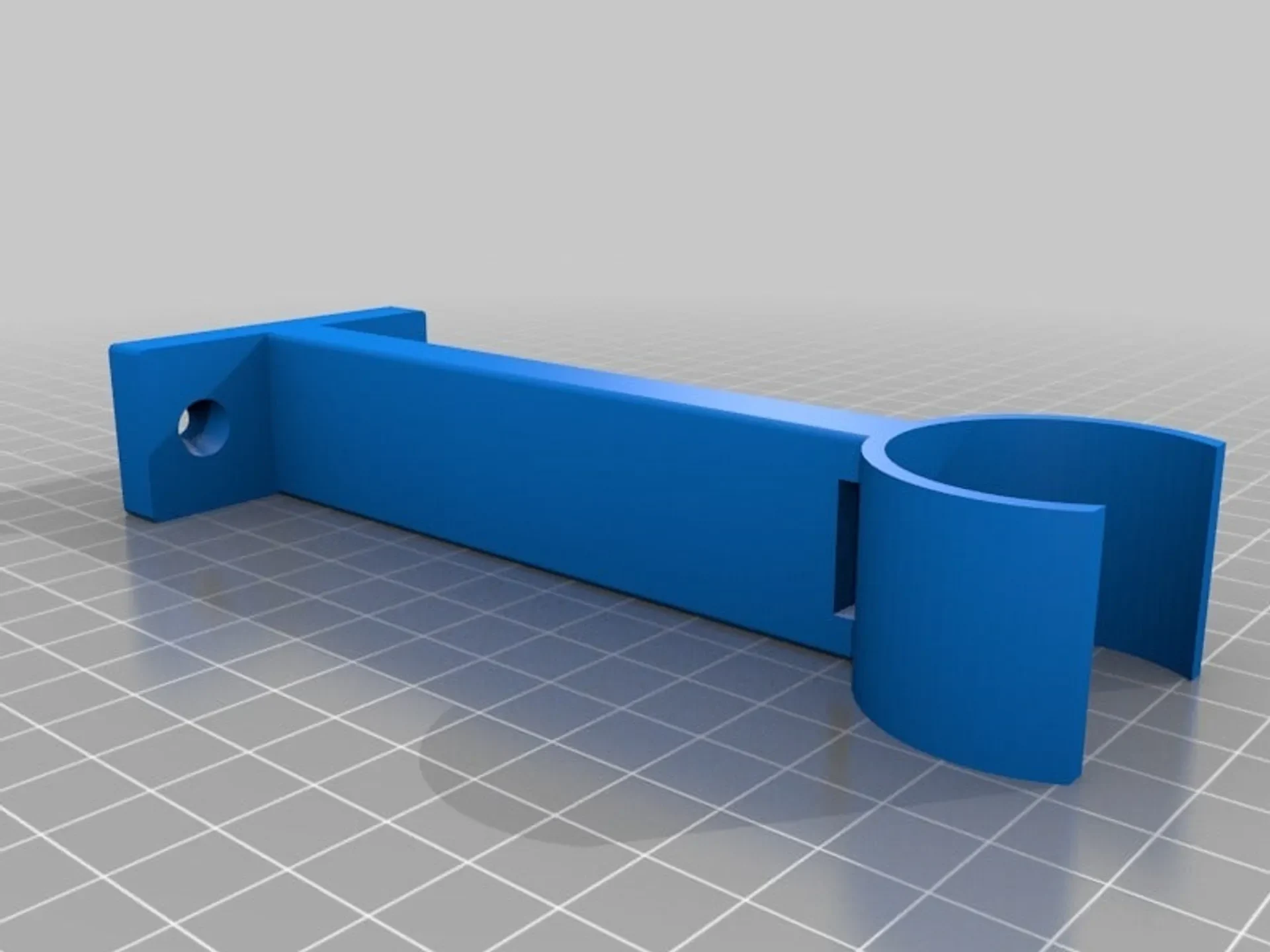

В .scad есть подробные примечания по сборке, но это не Kerberos! Прикрепите верхний и нижний кронштейны к стене и установите на них цанги, подшипники и катушки в следующем порядке:

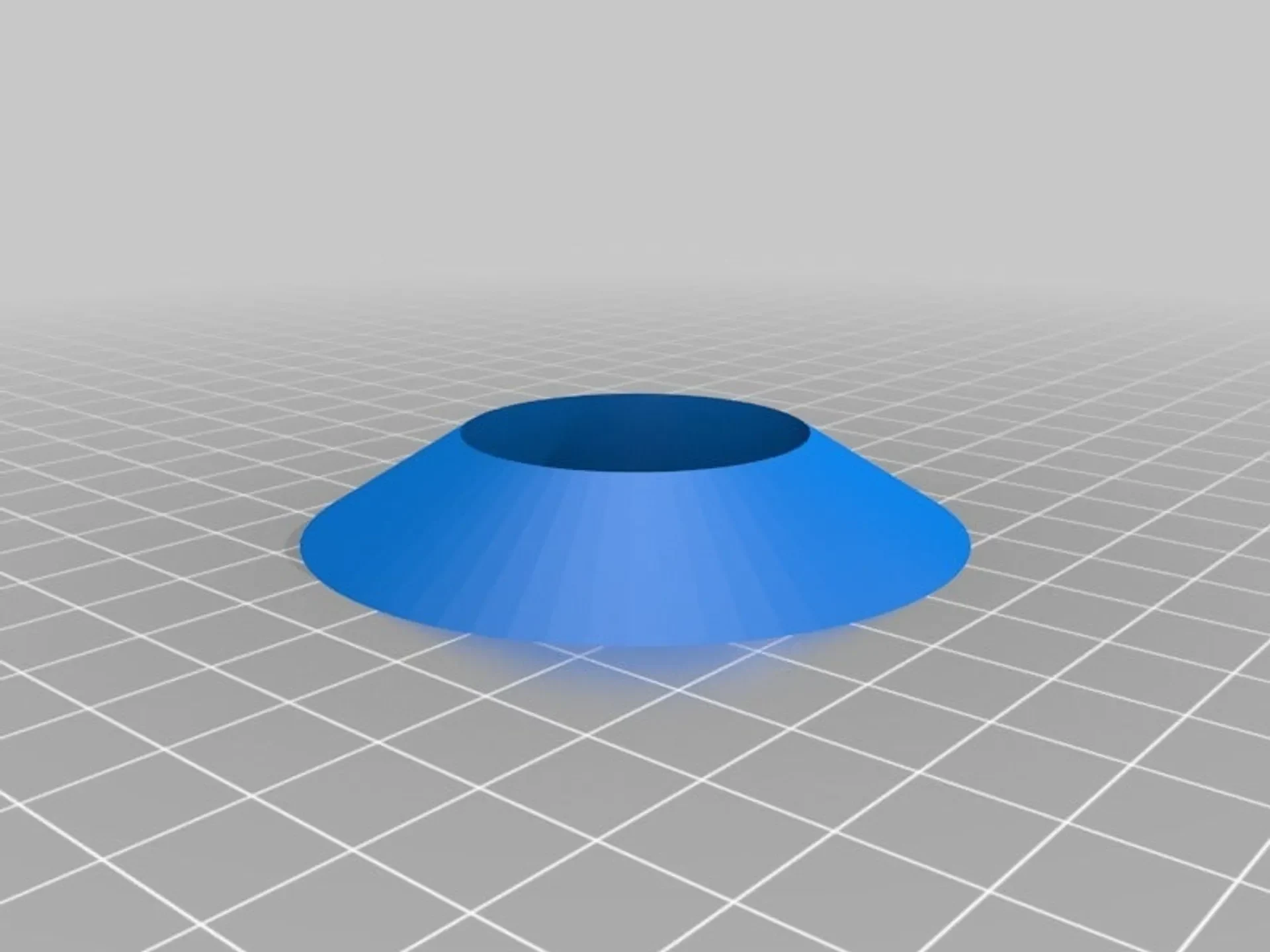

Цанга (заостренный конец должен быть направлен вниз, или, при желании, используйте перевернутую «самую верхнюю зажимную цангу»)
подшипник
Цанга (заостренный конец попадает в катушку)
катушка
Цанга (острый конец попадает в катушку)

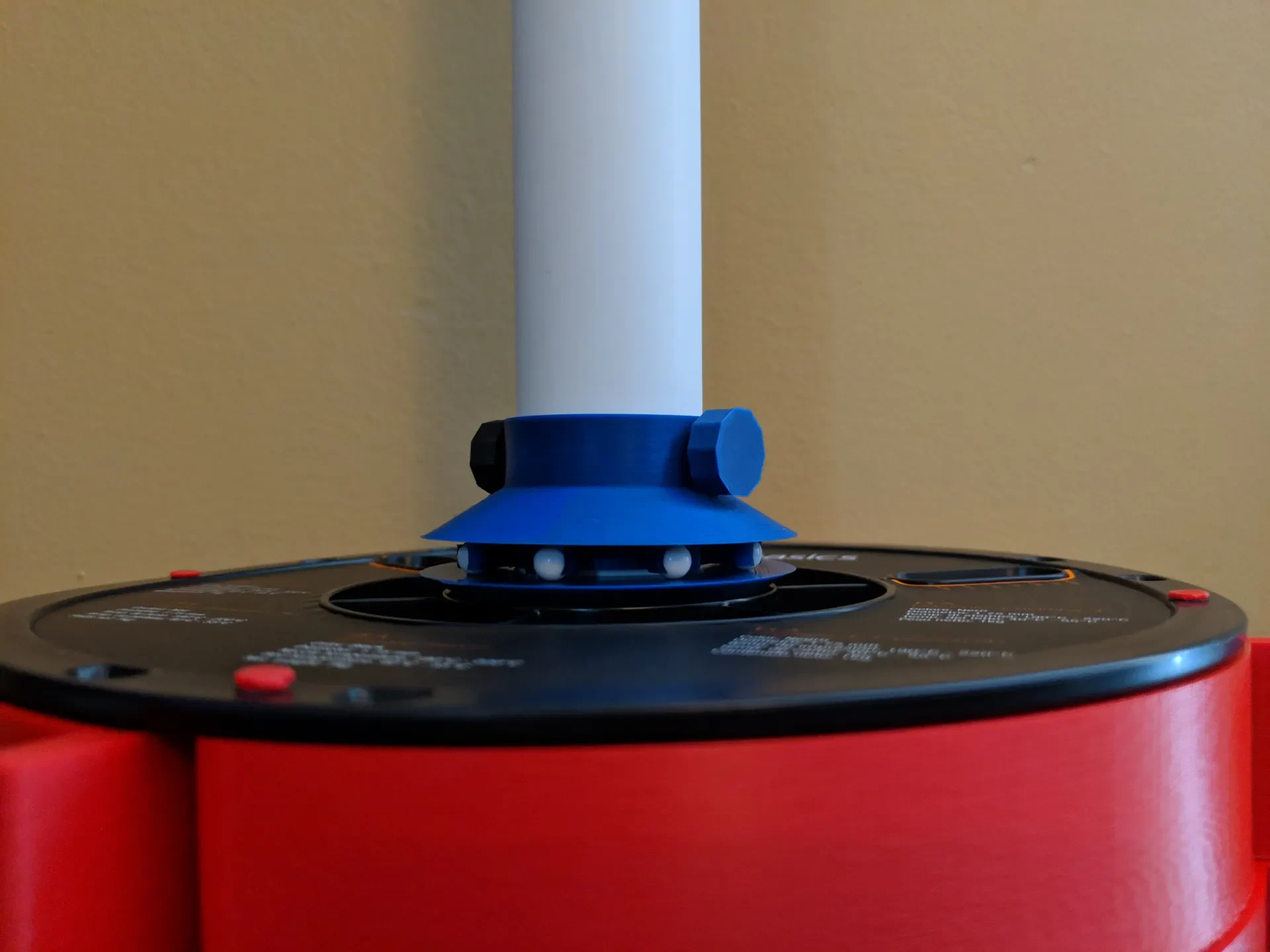

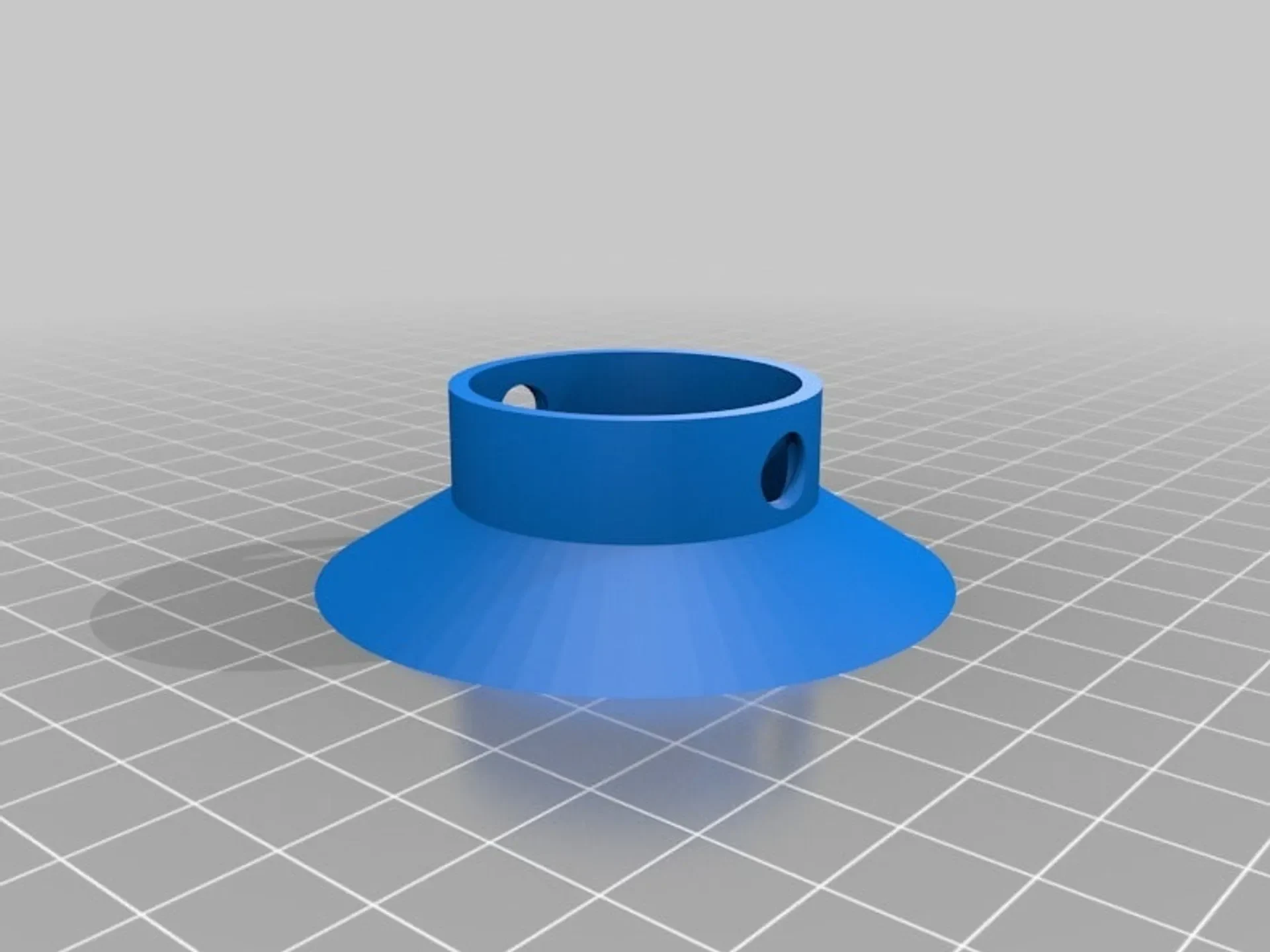

Повторяйте, пока не доберетесь до верха, где вы будете использовать «самую верхнюю зажимную цангу», чтобы зафиксировать катушки на месте (чтобы предотвратить их раскачивание).
Я включил изображения каждого слоя, а также видео, так что вам не придется слишком много думать :D
