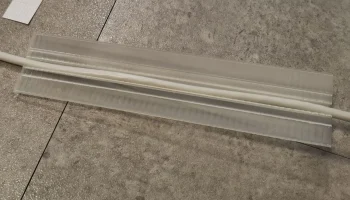

Крышка напольного кабеля

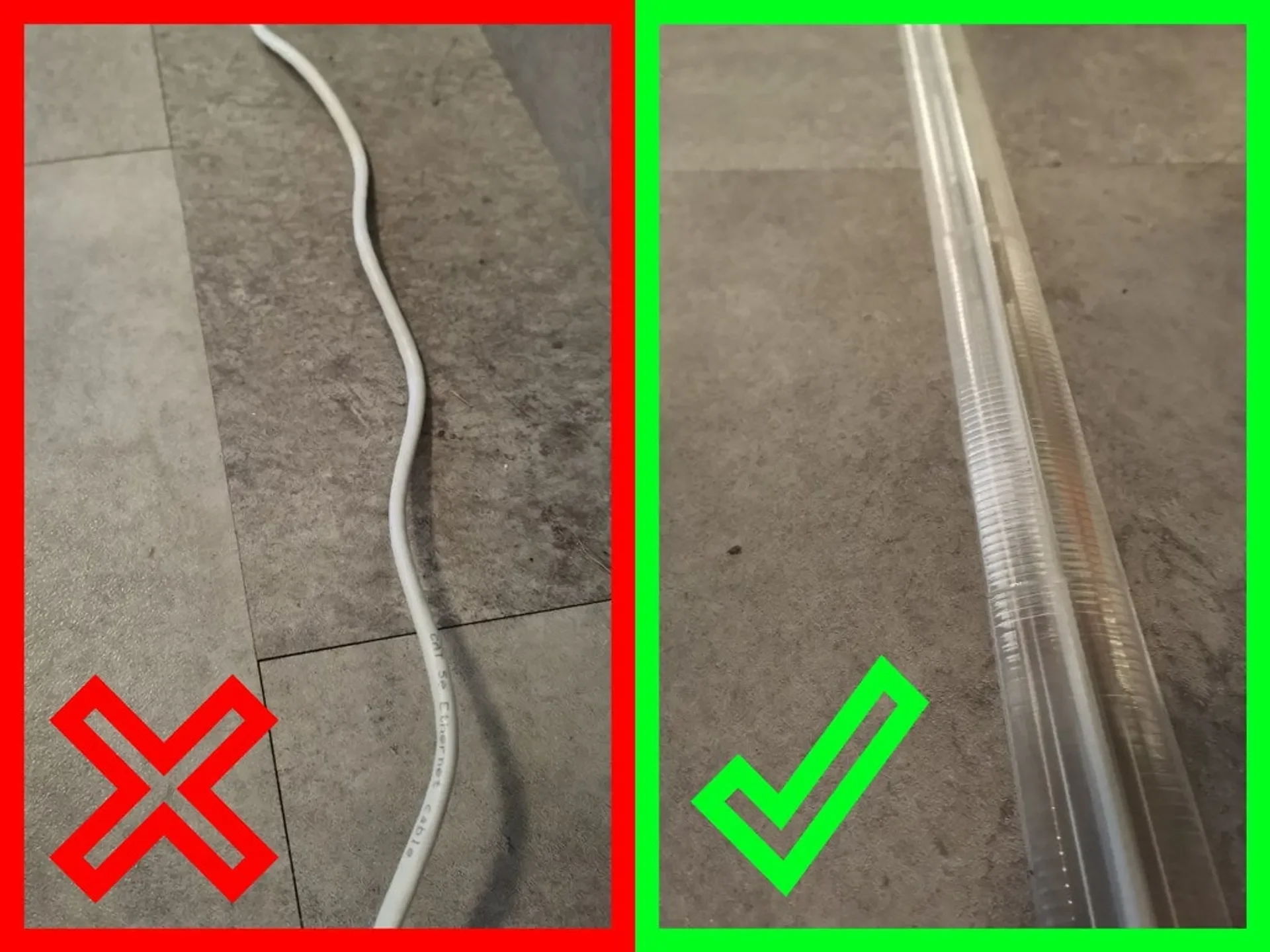

Прокладка кабеля по полу никогда не является хорошим решением, но иногда альтернативы нет. Это делается для того, чтобы хотя бы снизить риск спотыкания, который он создает.

Размеры
ширина: 40 мм
длина: 50 мм, 170 мм или 300 мм
внутренний диаметр кабеля: 5 мм

В моем случае использования он был предназначен для кабеля Ethernet диаметром 5 мм, однако вы можете изменить прилагаемый файл Fusion или Step, чтобы получить разные размеры. Это очень простая модель: один эскиз и одна вытяжка. Кроме того, если вы хотите сократить длину какого-то последнего раздела, вы можете просто остановить печать раньше.

Печать

Вы можете распечатать его в режиме вазы, чтобы сэкономить на пластике: он все равно будет соединяться в центре, а кабель сам по себе придаст ему структурную прочность. Я напечатал его вертикально, чтобы обеспечить плавный верхний изгиб. Если вы сделаете то же самое, обязательно используйте широкие поля.

Установка

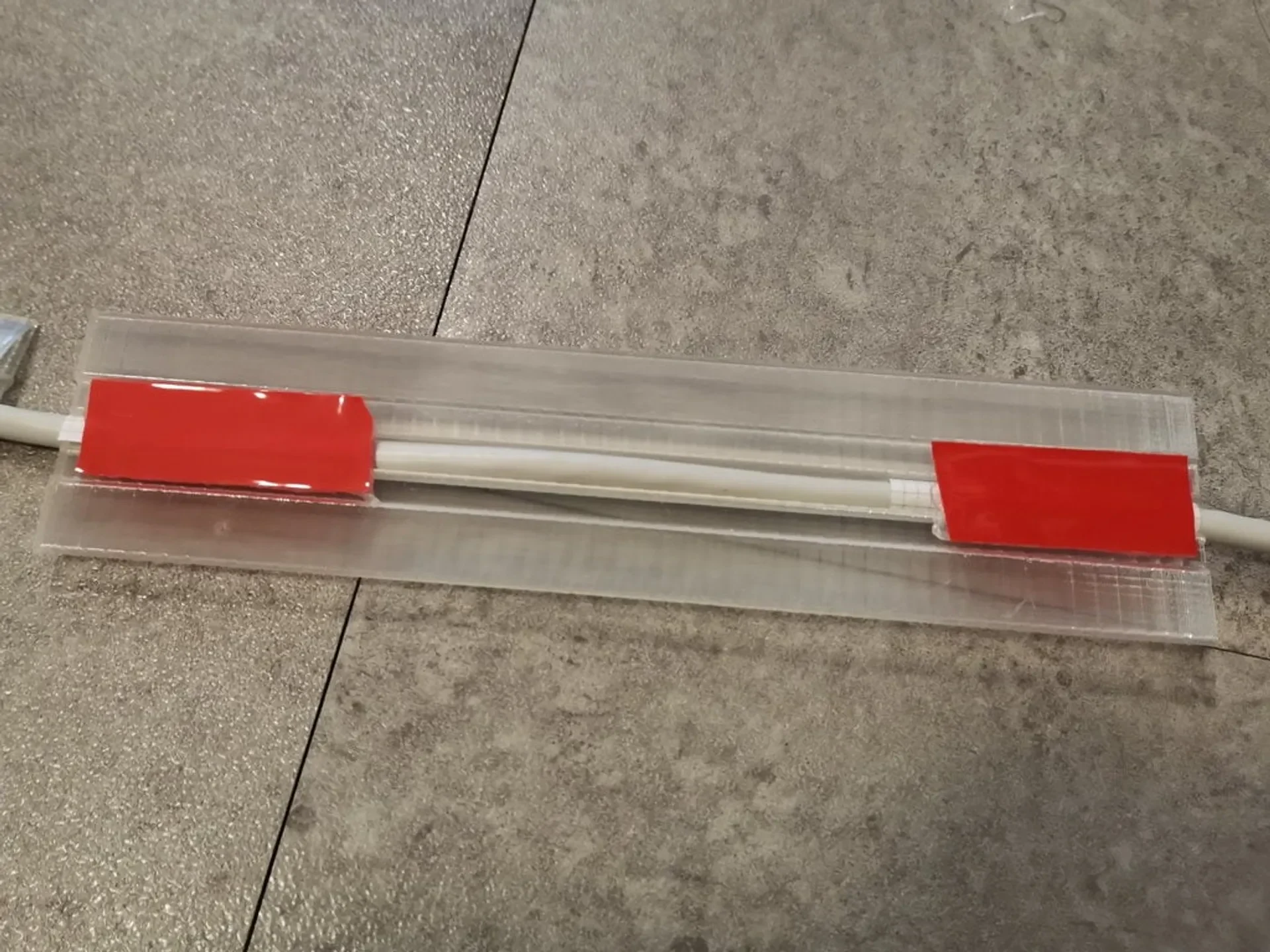

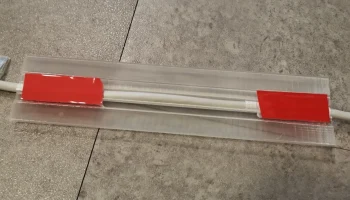

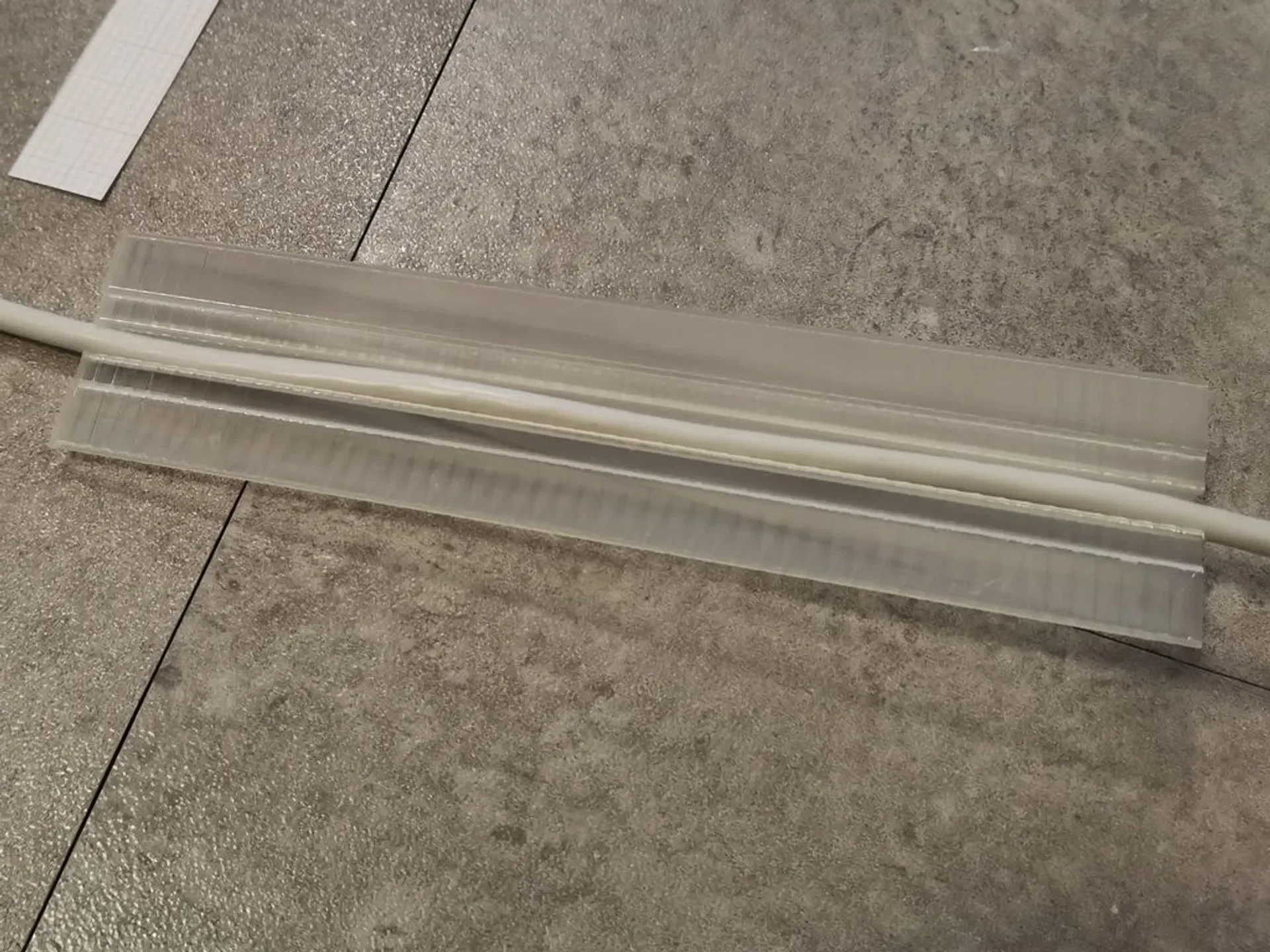

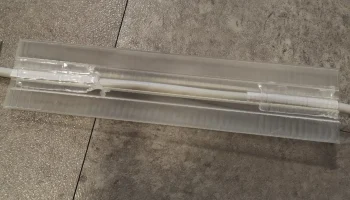

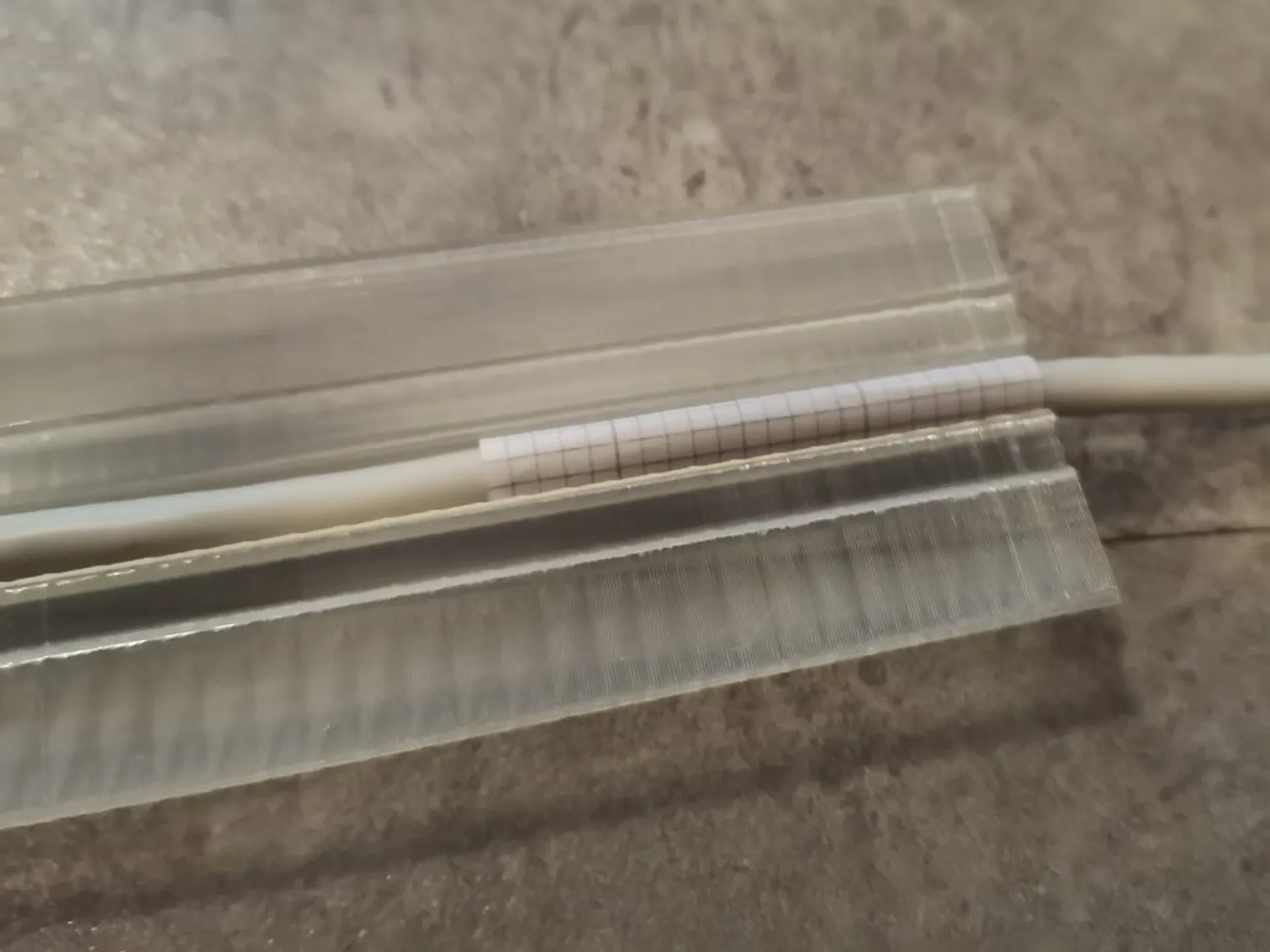

Я добавил несколько изображений процесса установки. Я рекомендую использовать бумагу, чтобы лента не прилипала к кабелю.

Эта модель рассчитана на двусторонний скотч шириной 15 мм, я использовал именно этот. важно, чтобы ее толщина составляла 1 мм. Если у вас другая лента, вам нужно будет изменить файл и соответствующим образом отрегулировать наклон.
