Станция Philips Sonicare
Общий
Я искал красивую и компактную зарядную станцию для своей зубной щетки Philips Sonicare, когда мое внимание привлекла станция от 0x4C4A. Мне очень (!) нравится идея, что кабель полностью скрыт от глаз и можно отсоединить зарядное устройство, чтобы использовать розетку в противном случае. Таким образом, зарядная станция может лучше служить зарядным устройством в путешествии, если у вас нет зарядного чехла, поскольку все удобно помещается в удобный блок питания.

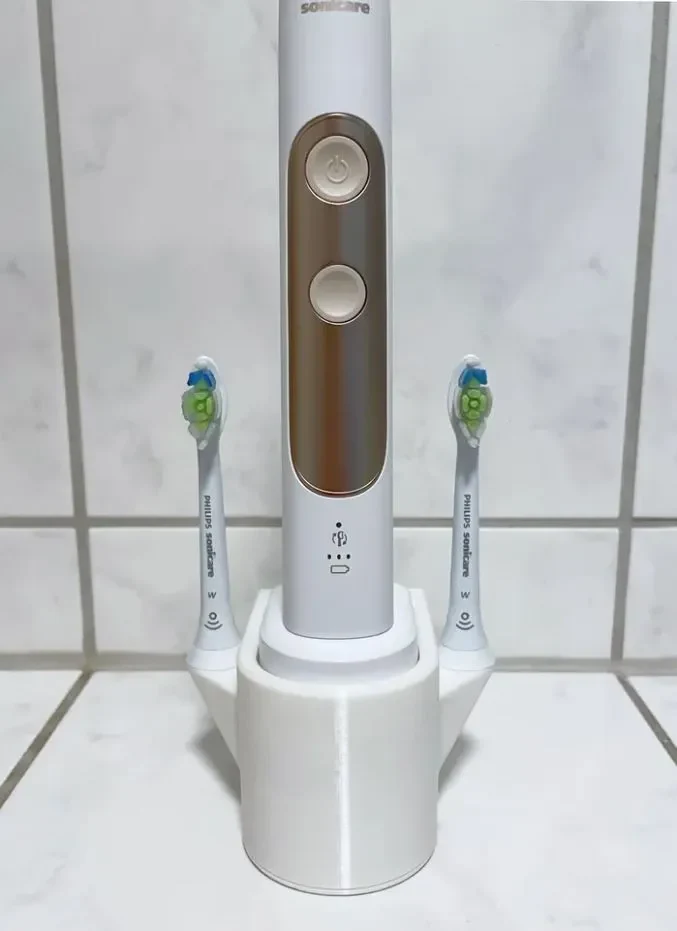

Единственное изменение, которое я хотел внести в модель 0x4C4A, — это добавить слоты для двух насадок, чтобы все, что принадлежит друг другу, было вместе в компактном форм-факторе.

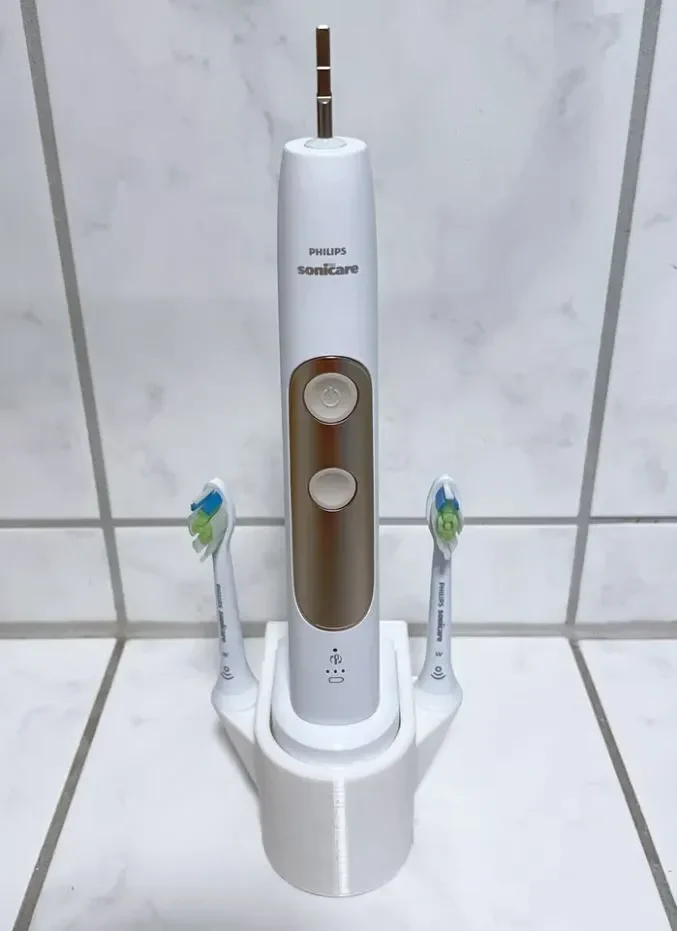

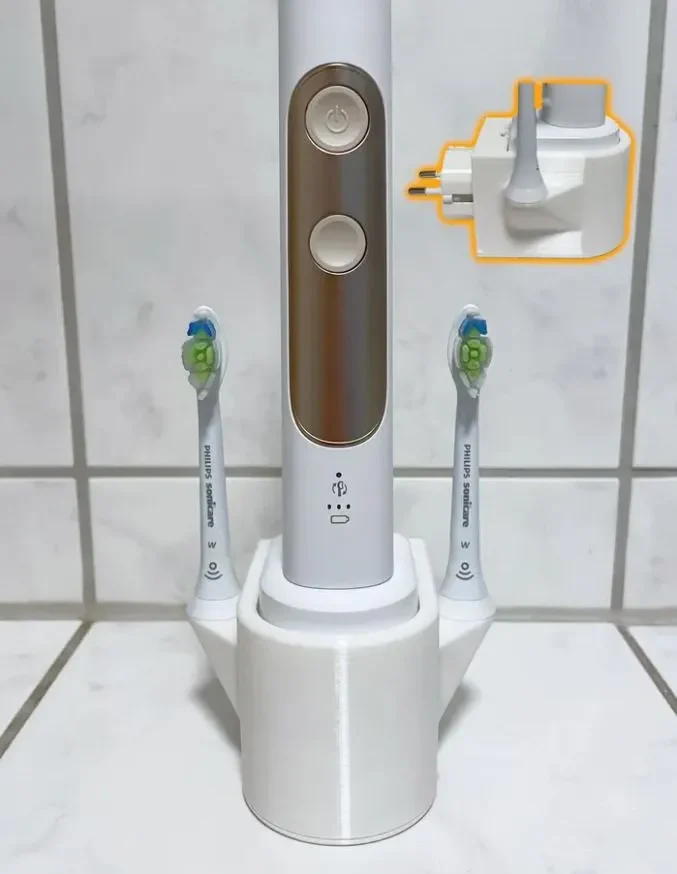

Поэтому я спроектировал эту зарядную станцию на основе модели 0x4C4A. В итоге он стал похож на маленький толстый самолет, но мне нравится этот вид. Это действительно большое улучшение по сравнению со старой установкой, в которой кабель каким-то образом протягивался за зеркало, но время от времени выскальзывал.
Некоторые замечания по модели(ам)
Зарядное устройство довольно плотно вписывается в станцию. Вам действительно нужно согнуть кабель, выходящий из устройства, и аккуратно и прочно вставить его в станцию. Не беспокойтесь: при использовании рекомендуемых параметров печати проблем с печатью быть не должно. Как выразился 0x4C4A: «будьте готовы к тому, что кабель немного пострадает во время вставки»

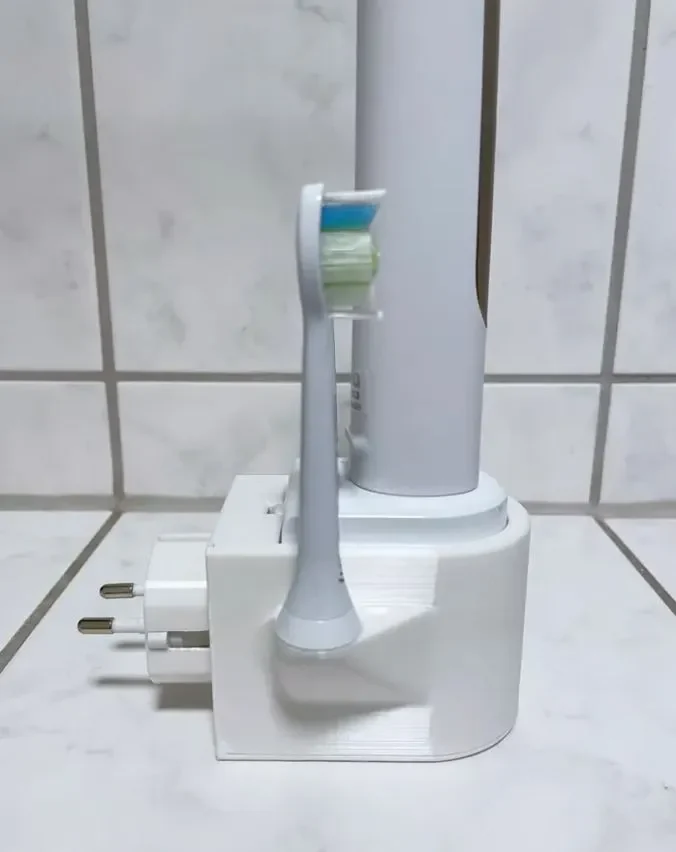

Еще я переделал розетку-переходник из конструкции 0x4C4A, так как моя вилка в нее поначалу не влезла. Также можете посмотреть ремикс от Макса Мустерманна, у которого тоже была такая же проблема с оригинальным переходником.
Чтобы улучшить перемычку при печати основного корпуса, я добавил тонкий сплошной слой, через который нужно продеть заглушку во время сборки. Это значительно уменьшает количество поддержек, необходимых для печати (по крайней мере, с моими настройками) или позволяет печатать без поддержек, в зависимости от вашего принтера и параметров (я оставил поддержку включенной, поскольку слайсер (Prusa Slicer 2.6) рекомендовал ее, но я не думаю, что печать без поддержек была бы проблемой для этой модели).
Когда вы выбираете эту модель с меньшей поддержкой, вам необходимо удалить тонкий слой материала, через который проходит заглушка. Но печать с поддержкой означала бы, что вам нужно убрать поддержку, поэтому я готов поспорить, что усилия по постобработке останутся прежними.
Конечно, вы также можете выбрать обычную версию модели. Однако в этом случае я настоятельно рекомендую использовать опоры на рабочей пластине.
Во время сборки сначала вставьте гайки в их отверстия, прежде чем пытаться ввинтить вилку-переходник. Это значительно упрощает сборку.
Нижняя часть станции зафиксируется при нажатии на нее. Если посадка слишком свободная, либо используйте немного клея (поскольку на самом деле вы, вероятно, не будете снова разбирать устройство), либо немного (немного!) масштабируйте его в слайсере.
Используя Prusa Slicer 2.6 или выше, вы также можете легко добавлять буквы в углах маленьких крылышек насадок, когда делитесь кистью со своей второй половинкой.
Печать
Я использовал следующие настройки для всех трех частей:
Напечатайте основной корпус в стоячем положении (вертикально, как будто он будет после завершения), нижнюю часть так, чтобы нижняя часть находилась на рабочей пластине, а вилка-адаптер — на плоской поверхности.
3 периметра, 20% кубическое заполнение
Высота слоя 0,12 мм для красивых и гладких углов (но и 0,2 мм будет смотреться очень красиво)
Толщина верхнего слоя 1 мм и нижнего слоя 1 мм.
Органические опоры «только на рабочей пластине» для основного корпуса
Вам также понадобится
Для сборки вам потребуются две гайки M3 и как минимум (в зависимости от длины винта) винты с шестигранной головкой M3x12 для крепления переходника к станции. Если у вас нет и того, и другого, суперклей, вероятно, тоже подойдет, но будьте осторожны и совместите отверстия для винтов как на основном блоке, так и на адаптере вилки, иначе вилка, вероятно, не войдет в розетку (или будет смещена по центру :D).
