Воронка с вентиляционным отверстием и дополнительным ман...

Я специально разработал его, чтобы помочь мне наполнять контейнер для мыла для рук: он выглядит красиво, но имеет небольшое отверстие и непрозрачен, поэтому, когда я наливаю, я не вижу, насколько наполняется бутылка, что приводит к переполнению. Хотя в демонстрационном видео используется вода, эта модель работает и с относительно вязкими жидкостями (например, мылом для рук), хотя скорость заполнения, естественно, немного медленнее.

Особенности модели:

Вентиляционное отверстие для облегчения потока жидкости

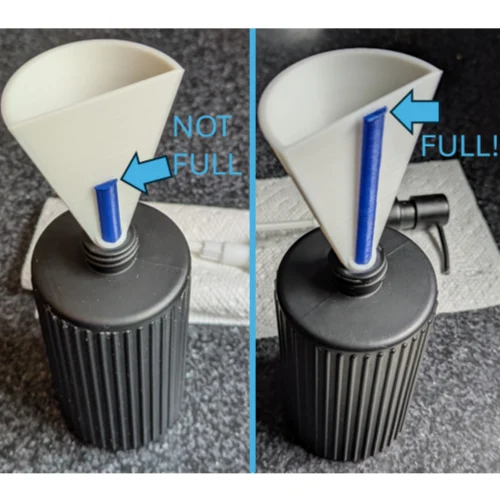

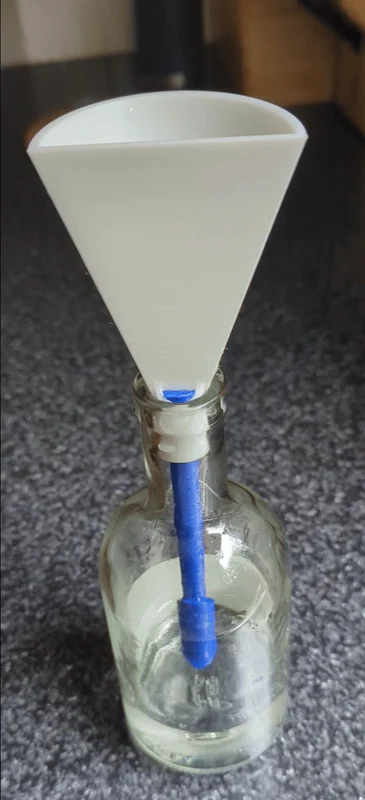

Дополнительный манометр, который можно вставить в вентиляционное отверстие, чтобы дополнительно помочь вам избежать перелива: когда верхняя часть манометра находится на одном уровне с верхом воронки, ваш контейнер полон! — это не мешает работе вентиляции
Плотно прилегающая кромка на уровнемере предотвращает его падение через вентиляционное отверстие после сборки.
Масштабируемый! Эта версия относительно небольшая (диаметр излива 16 мм). Чем больше конструкция, тем лучше она будет работать, поэтому для достижения наилучших результатов масштабируйте детали как можно больше, чтобы открыть контейнер, для которого вы хотите их использовать.
Легко печатать — подставки не требуются; распечатки в двух частях; вы можете добавить край на датчик наполнения, если вы беспокоитесь о прилипании кровати
Легко собрать: манометр можно протолкнуть через меньшую часть воронки (вентиляционное отверстие) с небольшим давлением, никаких инструментов и оборудования не требуется!

Хитрость, когда дело доходит до печати этих моделей, заключается в том, чтобы сделать манометр легким и достаточно плавучим, чтобы он мог плавать. Я добился этого, используя PETG со слоями толщиной 0,12 мм (линии слоев толщиной 0,2 мм вызывали некоторое трение в механизме скольжения) и некоторые настройки переменной высоты для стеновых петель/заполнения:

0-41,5 мм: 2 настенные петли, 1% заполнение штриховкой.
41,5-42,5 мм: 100% заполнение (для создания уплотнения в верхней части «поплавка» внизу, где он встречается со штоком)
42,5-верх: 1 настенная петля, без заполнения

Вероятно, существует множество комбинаций настроек, которые будут работать, поэтому, если вы сделаете это с разными настройками, дайте мне знать, как вы это сделали! В увеличенных версиях модели поплавковый манометр будет более щадящим при высоком соотношении объема к площади поверхности.

Разработано в Onshape (будьте осторожны, процесс проектирования здесь запутанный):

https://cad.onshape.com/documents/d5e296e853464e28058ba349/w/5941c79c9a9ce9fde5 767547/e/ceebcf2431ec1da3cb460ec7?renderMode=0&uiState=6879689b27efa05cb05a0660
