Сверхтонкая вилка для датских розеток (тип K)
Живя в Дании, мне очень понравились сверхтонкие вилки Form (https://www.designerstik.dk/), которые весьма полезны, если у вас есть розетки за мебелью.
Но они сняты с производства, и какой-то чертов скальпер продает их на DBA за 600 крон. (почти 100 евро — WTF), поэтому я решил, что пора выпустить свою версию.
Для металлических штырей и крепежных винтов вам необходимо разобрать следующую стандартную вилку: https://www.bauhaus.dk/vinkelstikprop-uden-jord-hvid (штыри от других вилок, сделанных своими руками, могут подойти, а могут и не подойти — ожидаемый размер квадратной верхушки составляет 6 мм с каждой стороны).

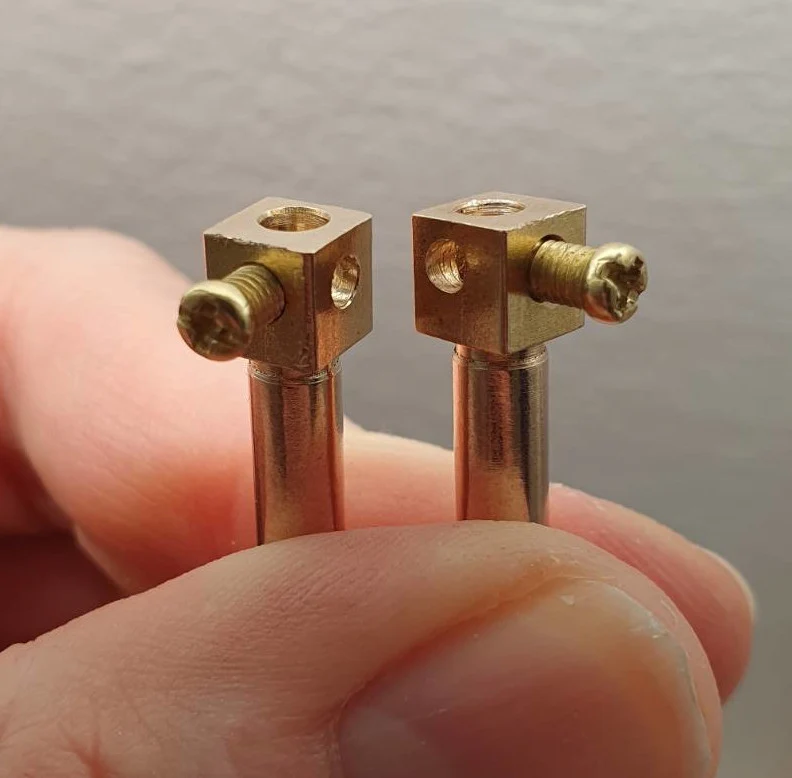

Однако разъемы для штекеров имеют гнездо для кабеля сзади, поэтому каждый из них требует некоторой дополнительной работы, и вам придется просверлить дополнительное отверстие диаметром 3 мм в центре одной стороны (см. Рисунок), чтобы кабели можно было установить сбоку.
Затем вставьте просверленные штифты в нижнюю часть корпуса так, чтобы новые отверстия были направлены вперед/вверх:
После этого закрепите кабель, используя новые отверстия. Рекомендую зачистить 25 мм с внешней изоляции, и 5 мм с внутренней.

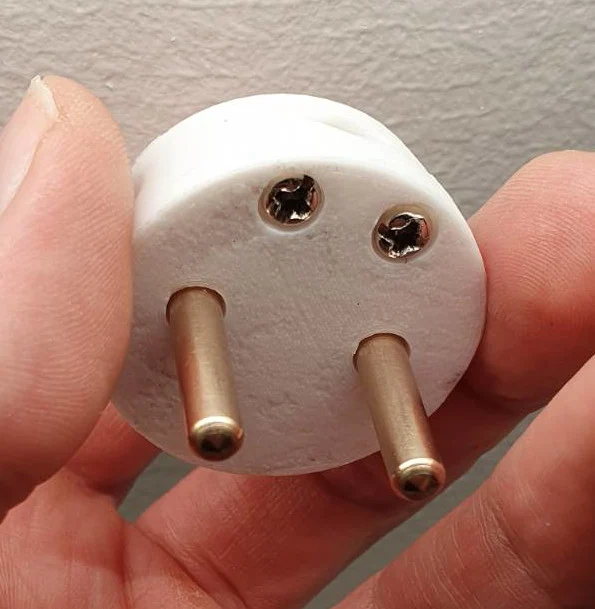

Наконец, используйте винты из оригинального компенсатора натяжения (M3x12), чтобы закрепить верхнюю оболочку/компенсатор натяжения (может потребоваться некоторая обрезка, особенно для скошенного запирающего выступа спереди и, возможно, также самой изоляции кабеля):

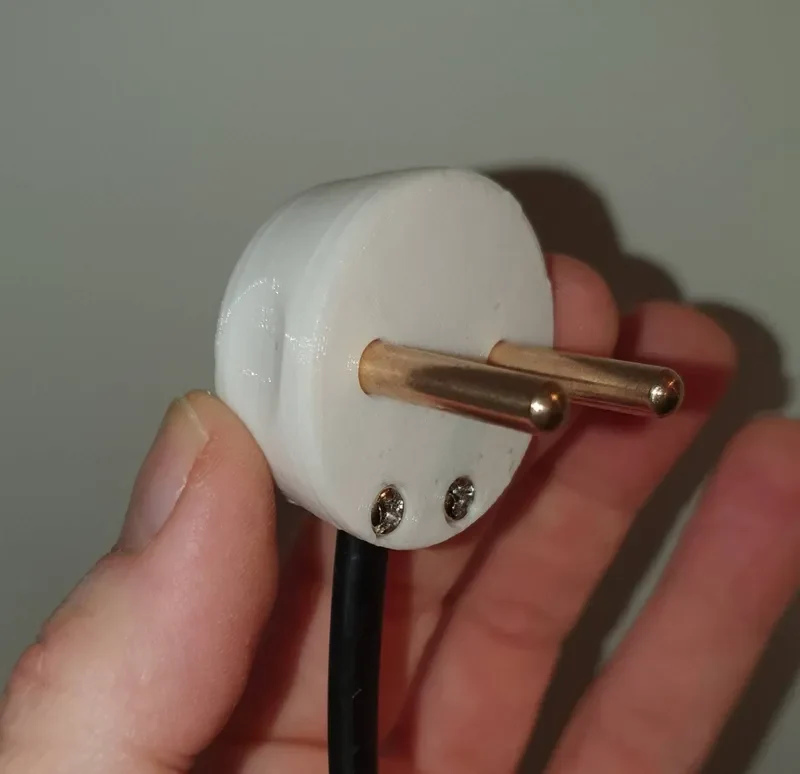

И готово!
И последнее, но не менее важное: отказ от ответственности: я не являюсь лицензированным электриком, поэтому на все действия здесь не распространяется гарантия. При этом я позаботился о том, чтобы у него были толстые стенки и прочный корпус, который не позволит вам приблизиться к металлическим частям, находящимся под напряжением. И PLA, и ABS являются отличными изоляторами, хотя PLA может поглощать влагу из воздуха в течение более длительного периода времени, что может снизить изоляцию. ЮММВ. Кроме того, я бы не советовал использовать это для устройств с большим энергопотреблением: ток выше 8 Ампер может начать нагревать контакты и — в худшем случае — деформировать корпус.
