Я люблю дверные арфы

Я всегда любил дверные арфы.

Каждый раз, когда вы закрываете дверь, они издают восхитительный, слегка гармоничный аккорд. Ничто не говорит так хорошо, как «тин-тинг-тинг-тинг» увеличенного септаккорда D#, уменьшенного бемольного. (Я это придумал.)

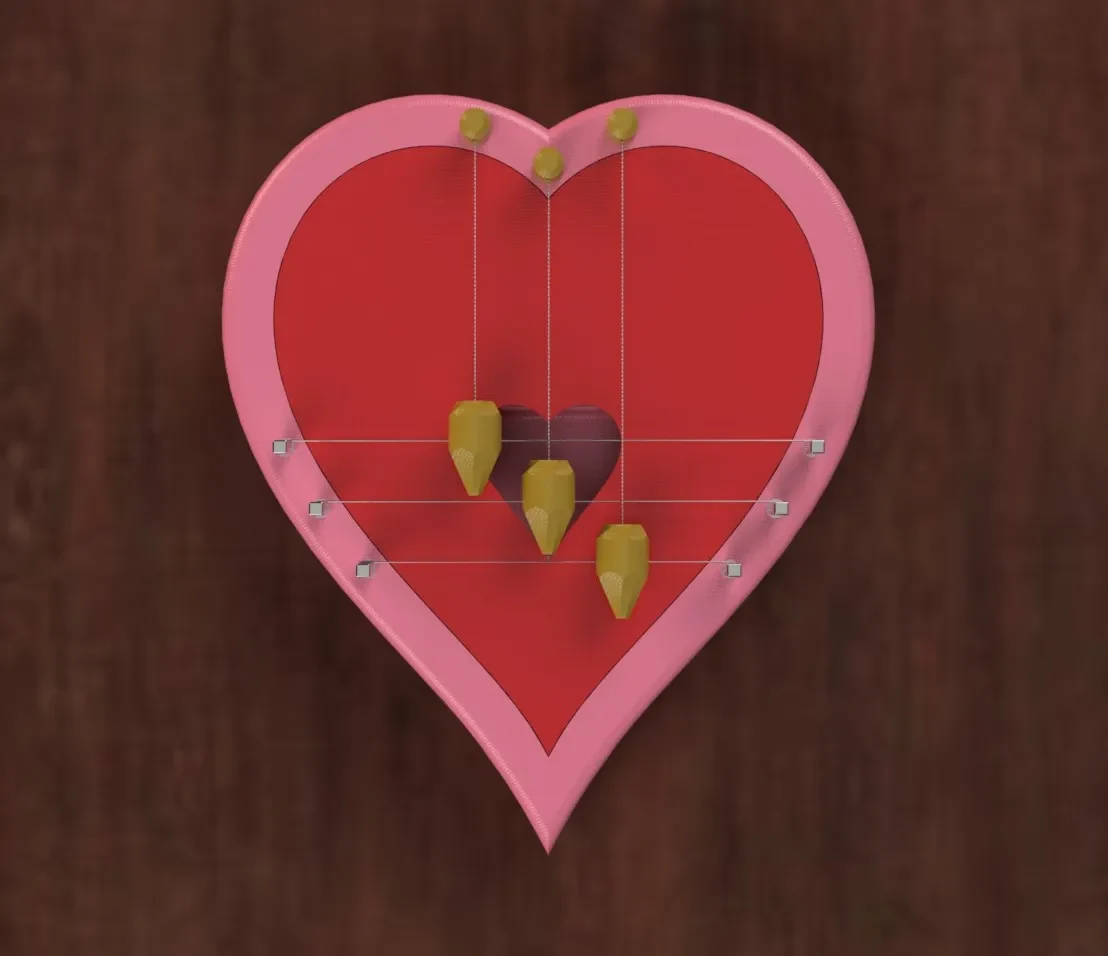

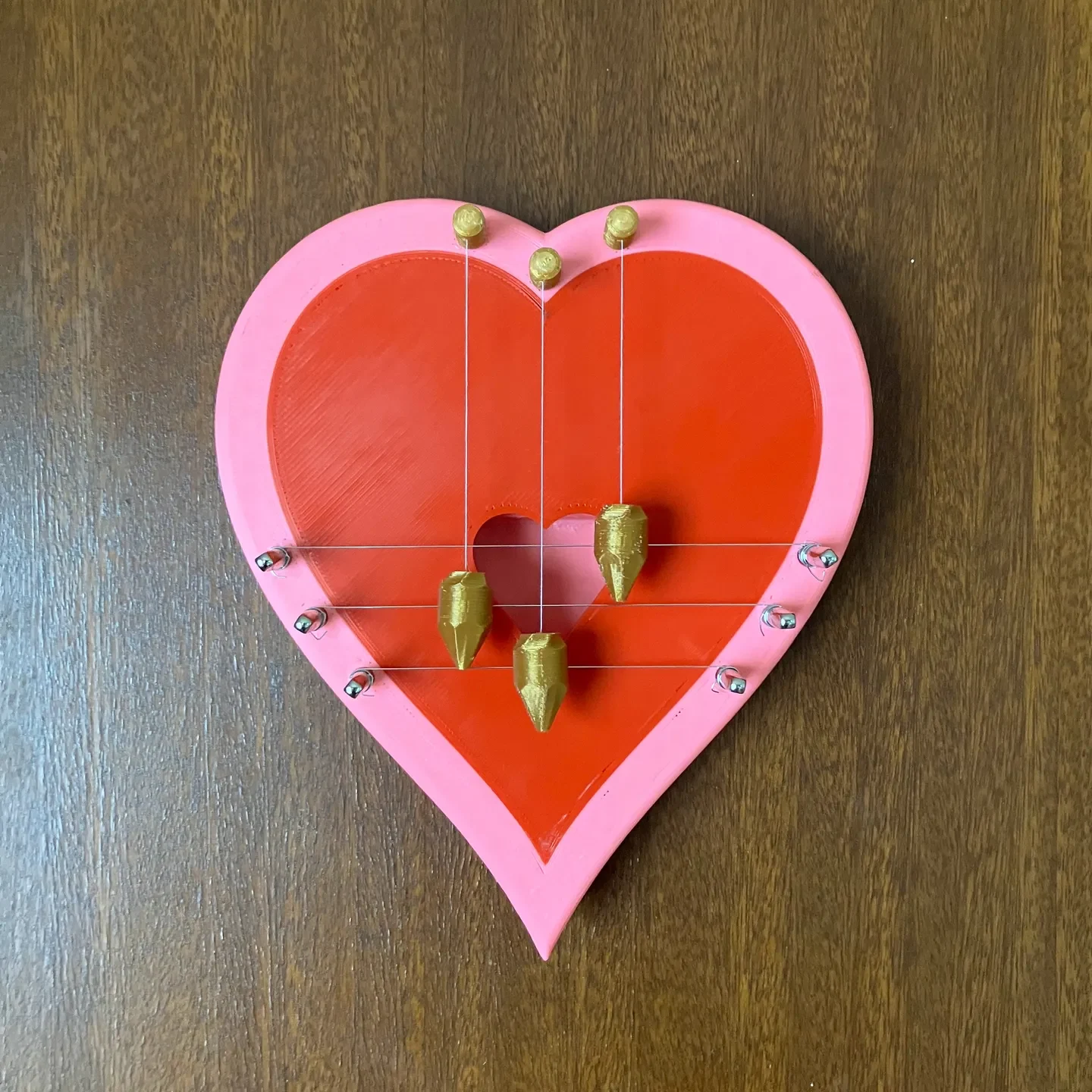

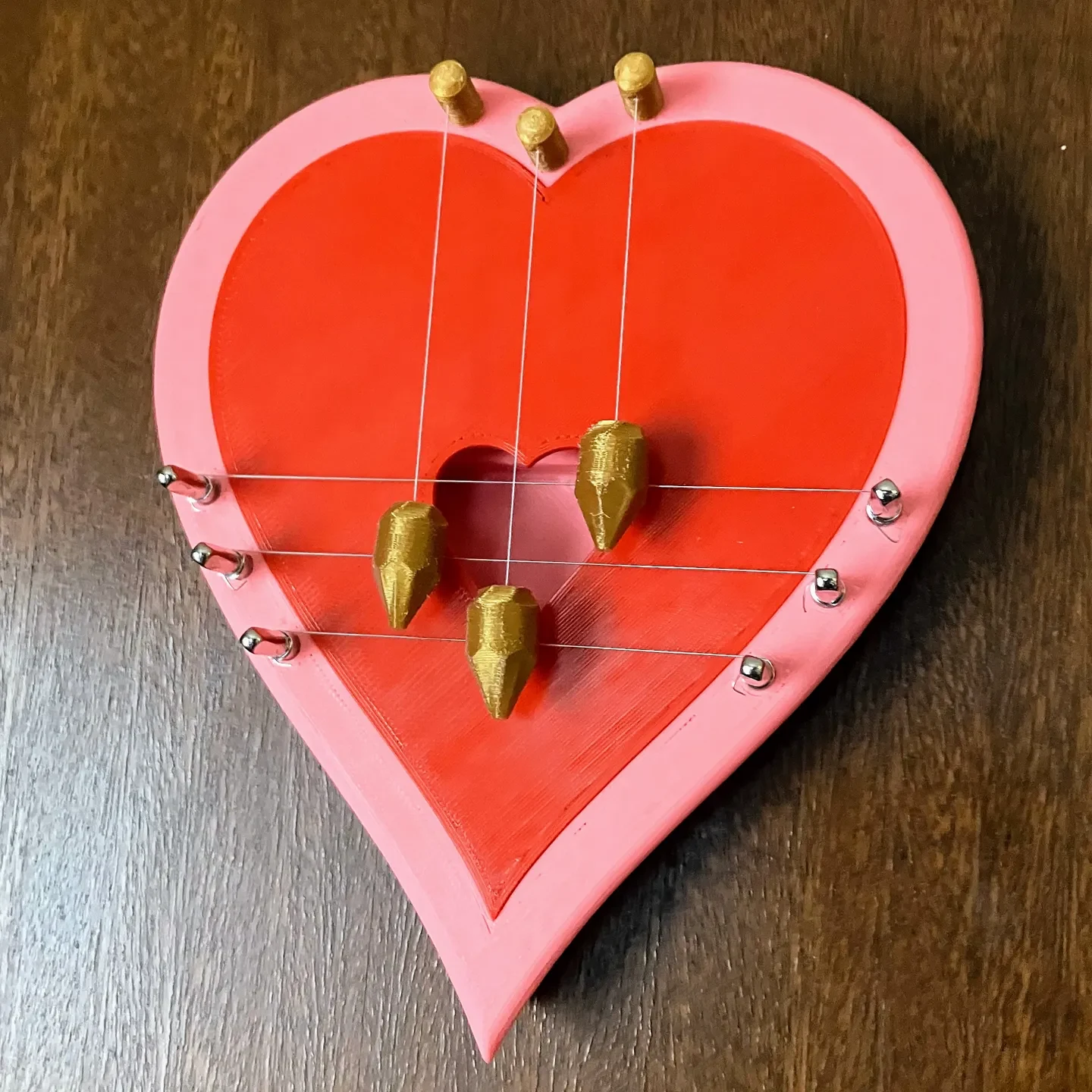

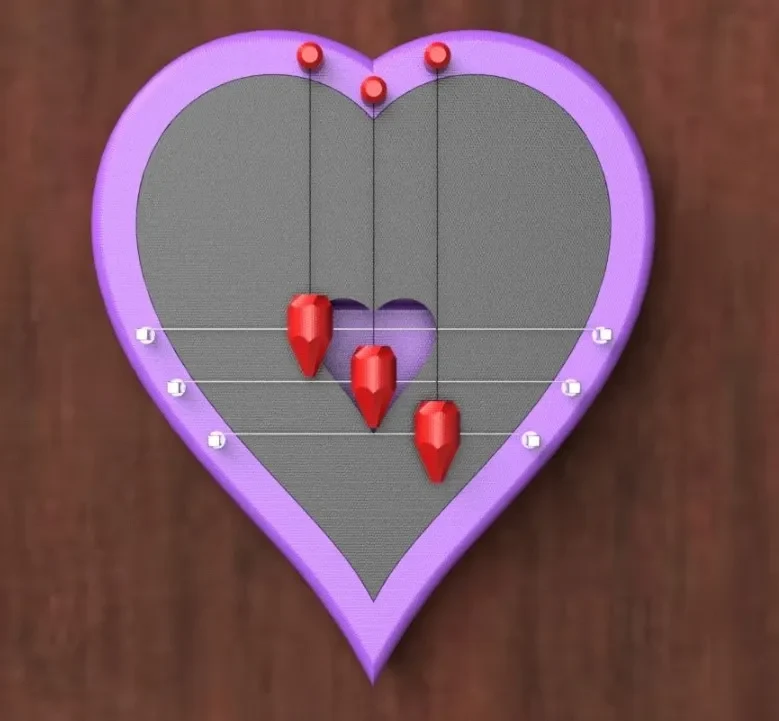

Я разработал свою первую дверную арфу, напечатанную на 3D-принтере, в январе 2023 года, а этот вариант арфы в форме сердца разработал для конкурса Printables 2023 ко Дню святого Валентина. Черт возьми, мы должны сделать дверную арфу на каждый праздник или время года, а потом вы сможете просто менять ее каждые несколько месяцев! Кто-нибудь, помогите мне с этим! Я объявляю чур на Хэллоуин. ;-) Вы можете распечатать их и продать, просто сделайте их хорошо. Атрибутируйте по возможности, пожалуйста.

Купленные детали, веса и крепления для струн одинаковы для всех моих конструкций дверных арф. Отличаются только основание и дека.

Есть два базовых файла — распечатайте один! HeartBase-R2 имеет зазор 0,25 мм между декой и основанием и аналогичный зазор на креплениях струн. HeartBase-tighter-R2 не имеет зазора на креплениях струн и зазора 0,1 мм на деке. Распечатайте тот, который, по вашему мнению, лучше всего подойдет для вашего принтера/настроек/материалов.

Купленные детали
Булавки для цитры (шесть штук) — подойдет любая булавка для цитры диаметром около 5 мм. Сначала я использовал некоторые из Amazon, а затем заказал их оптом.
Инструмент для настройки. В комплект входит печатный дизайн, и он вроде как работает, но для точной настройки арфы после ее завершения вам понадобится металлический настроечный ключ.
Нитка или мононить
Музыкальный провод (гитара, фортепиано, арфа и т. д.) толщиной около 0,014 дюйма.
Зубочистки
Инструменты и другие расходные материалы
Дрель со сверлом 3/16 дюйма и диаметром примерно 1-1,5 мм (подойдет 1/16 дюйма).
Кусачки, плоскогубцы, может быть, точняк для всего, для чего вам может понадобиться точняк.
Ваш любимый клей для дерева/PLA (я использую CA, но для первой сборки вы можете рассмотреть что-нибудь более медленное затвердевание)
Напильники и/или наждачная бумага или шлифовальные блоки
Шуруп для двери, подходящий для арфы (диаметр головки 6-9 мм, диаметр шурупа (<5 мм)

Вот фото большей части того, что вам нужно:

Сборка проста. Это выглядит следующим образом:

1. Распечатайте одно основание, одну деку, три гири и три крепления для струн.

Основу я печатаю с тремя периметрами и заполнением 30%, используя сопло 0,5 мм.

Гири и крепления для струн должны быть напечатаны сплошными или очень близкими к сплошным.

Дека также напечатана почти сплошной, всего с несколькими слоями 50% заполнения в середине детали.

Убедитесь, что дека вставлена в основание. Он должен подходить с небольшим трением. Если этого не произойдет, возможно, вам придется использовать немного непостоянного клея, чтобы зафиксировать его на месте.

2. Сначала установите штифты для цитры на основание. Просверлите отверстия по мере необходимости (сверлом 3/16 дюйма), чтобы не сломать основание при вкручивании штифтов для цитры. Тем не менее, они должны быть достаточно плотными и могут даже нагреться во время установки, так что пластик немного расплавится (но незаметно). Это нормально.

На левой стороне арфы ввинчивайте булавки до тех пор, пока нить не перестанет виднеться.

С правой стороны вкручивайте булавки до тех пор, пока не появятся 3-4 нити.

Если вы просверлили его слишком сильно и штифты ввинчиваются слабо, у вас есть несколько вариантов. (На самом деле я сделал это для показанной здесь розовой рамки, поэтому знаю по опыту.)

Распечатайте деталь еще раз и приступайте к работе с этим упражнением! Или измените настройки, если это необходимо.
Используйте «резьбовой фиксатор». Настоящий фиксатор резьбы основан на CA, поэтому я решил, что можно просто нанести немного CA-клея в отверстие и использовать его, чтобы занять место и добавить немного трения. Это сработало отлично! Я применил CA, затянул штифт, дал ему зафиксироваться и высвободил его, вытащив обратно. Затем я повторил это два или три раза, пока не почувствовал, что у меня хорошая посадка вокруг штифта (и с некоторой глубиной), а не только в одной части.

3. Давайте продолжим и установим крепления для струн. Я также сверлю эти отверстия в основании сверлом 3/16 дюйма. Напечатанные струны крепятся к дрели и использую ее как токарный станок, чтобы сгладить валы. Напилите или отшлифуйте вал, пока он не встанет.
