Захват для системы Leifheit Click

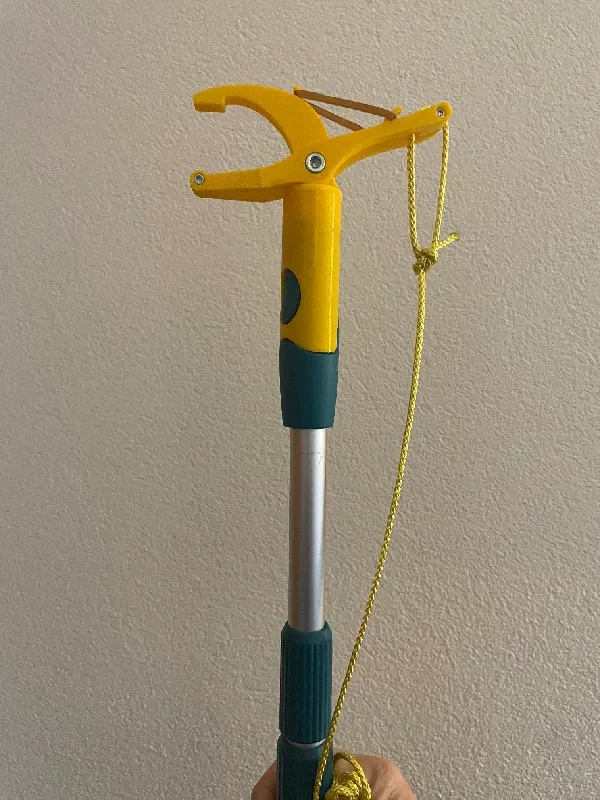

У нас есть телескопическая ручка Leifheit (№ 41523, 135-400 см), которую мы используем для мытья высоких окон. Также это может быть полезно для размещения чего-то высоко. Для этого я уже создал универсальный крючок
https://www.printables.com/model/1107953-boat-hook-for-leifheit-click-system-to-hang-xmas-d
На этот раз я разработал небольшой захват. Это может быть полезно там, где хук слишком простой.

Захват подходит для системы Leifheit Click. Однако, если у вас есть другая система, легко спроектировать адаптер, позволяющий установить ее на другие телескопические стойки. Просто спроектируйте адаптер с резьбой ISO M26x1,5.

Я использовал PETG для прочности. 0,2 мм Высота слоя 15% InFill.

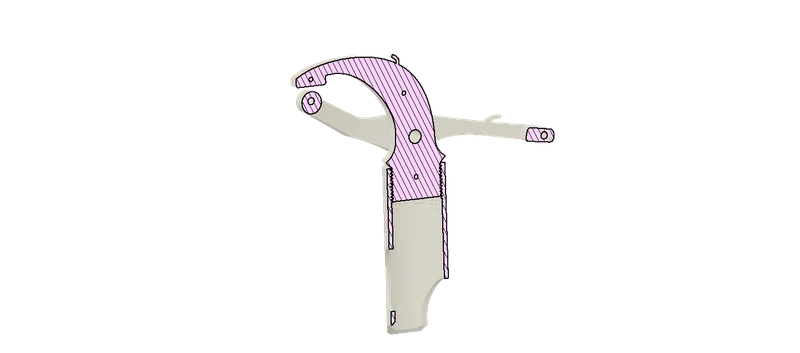

Детали спроектированы и вырезаны таким образом, чтобы их можно было легко печатать и обеспечить максимальную прочность. Подробности смотрите в файле .3mf. Также лучше всего использовать опоры, «накрашенные краской».

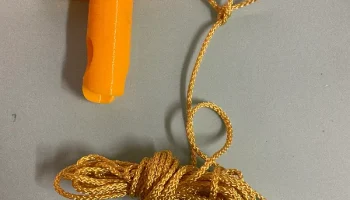

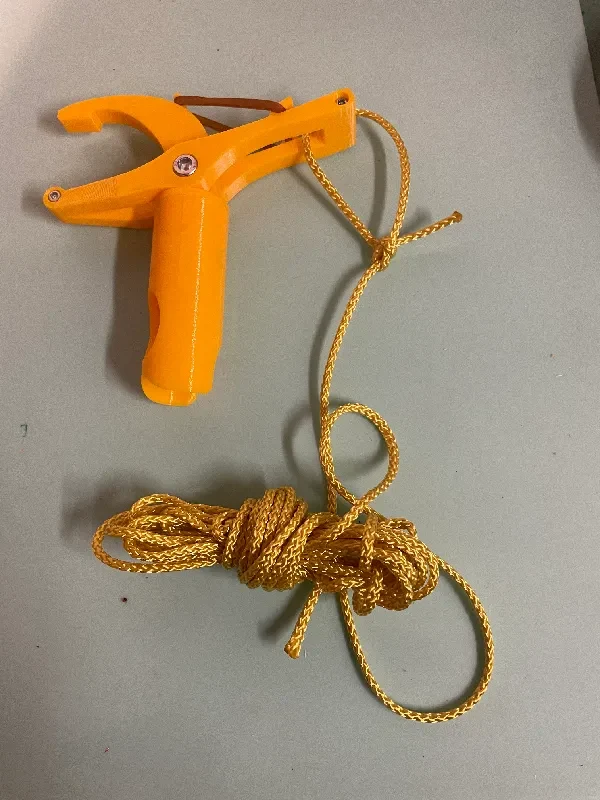

Помимо распечатанных деталей вам понадобится крепеж М6Х20, М3Х10 и М3Х20, а также резинка. Используйте немного локтайта, чтобы зафиксировать гайку М6. Для работы с захватом также понадобится кусок веревки, немного длиннее максимальной длины вашей телескопической ручки.

Средние части нужно склеить. Есть отверстия диаметром 1,8 мм, куда можно вставить небольшие кусочки нити (максимум 4 мм) для выравнивания. Вероятно, вам придется немного рассверлить отверстия сверлом 1,8 мм. Возможно, вам также придется немного отполировать резьбу М26, в зависимости от настроек вашего принтера (шов и т. д.).

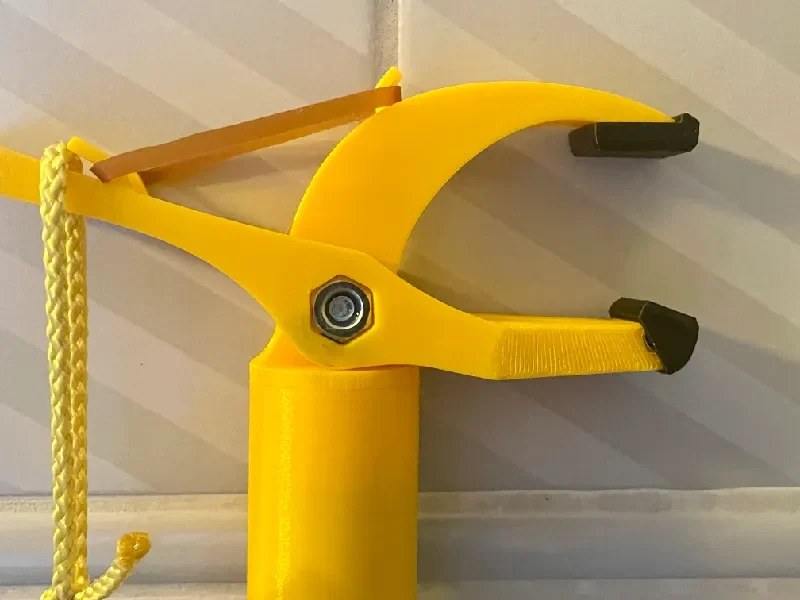

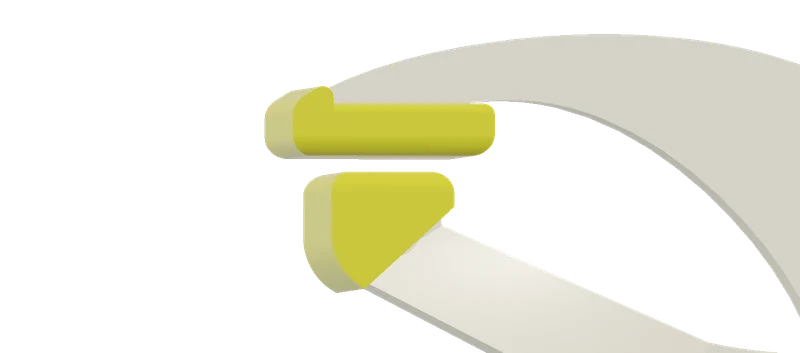

Обновление: я добавил ножки, чтобы увеличить трение между захватом и перемещаемым объектом. Лучше всего печатать их с помощью ТПУ. Нижняя ножка сможет немного вращаться, чтобы выровняться по поверхности.

Как всегда, если вам нравится дизайн, поставьте мне лайк. Когда вы его распечатаете, опубликуйте make.
