Ключница-спутник

Резюме Продолжение:

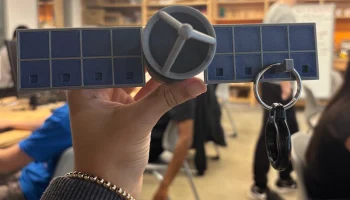

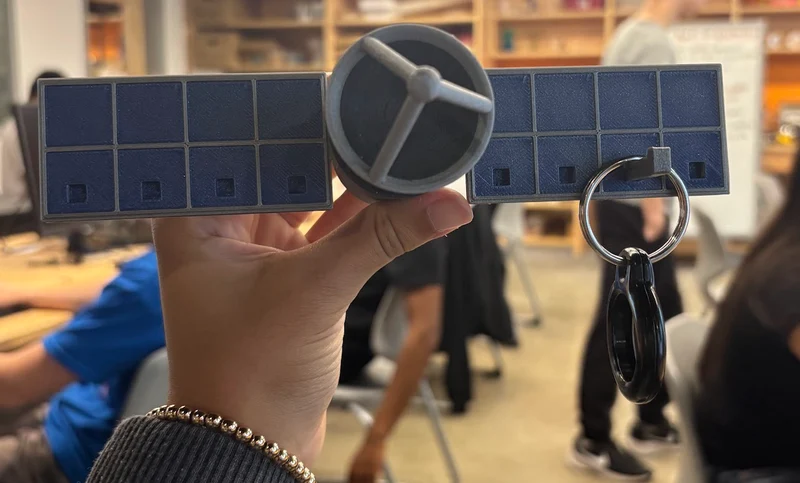

Это полезно в ситуациях, когда вам нужно повесить ключи от дома, ключи от машины или даже простые брелки! Держатель умещается в пределах 1000 см^3, что соответствует максимальному объему. Он был создан в сотрудничестве с Рейганом Рэем и Аммааром Каттарвалой.

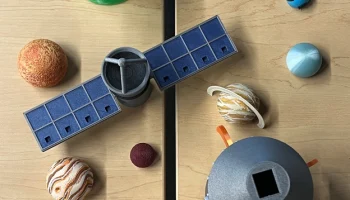

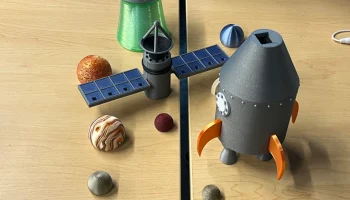

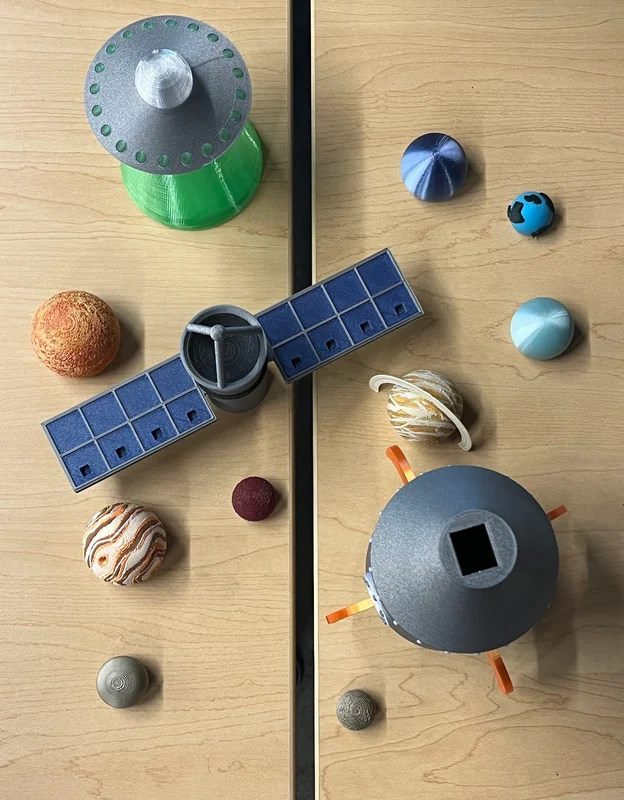

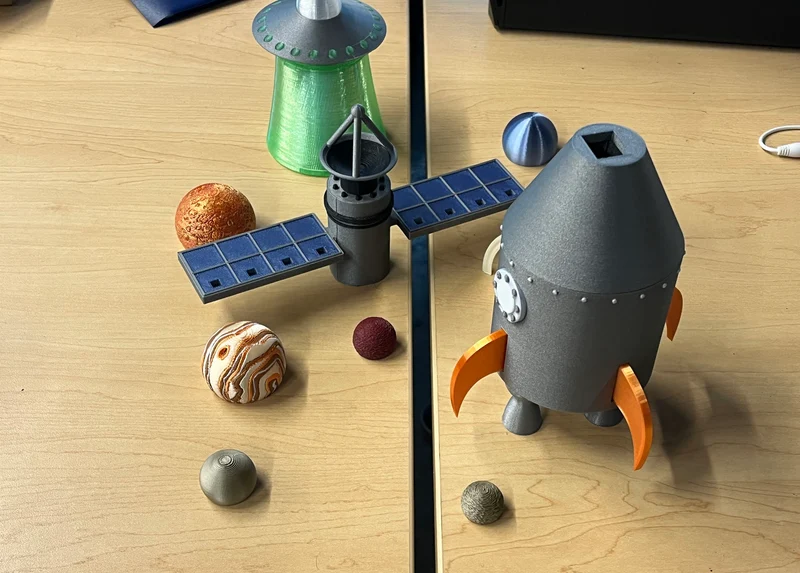

Эта брелок для ключей Satellite была изготовлена ​​как часть коллекции канцелярских товаров Outer Space. Там была точилка для карандашей-ракета, держатель для скрепок НЛО и магниты «Планета».

Постановка проблемы:

Нам было поручено создать набор тематических организационных продуктов, отвечающих потребностям настольной организации финансового отдела Staples. Намерение компании состоит в том, чтобы увеличить свою прибыль в этой области за счет усиления эстетического характера этих продуктов. Все эти канцелярские товары должны быть связаны общей темой, чтобы, когда покупатель увидит их, у них была мотивация купить полный набор продуктов.

Ограничения:
Вы будете создавать модель вашего продукта в натуральную величину в SolidWorks.
Ваши предметы должны быть интересными и уникальными — это повод для разговора. Проходящий мимо человек внимательнее присмотрится к созданному вами удивительно художественному произведению.
Ваши предметы должны содержать примеры ВСЕХ ЧЕТЫРЕХ основных функций: Extrusion, Revolve, Sweep, Loft.
Все функции НЕ обязательно должны присутствовать в каждом изделии, а только в наборе.
Ваши предметы должны использовать хотя бы одно из преимуществ: круговой узор, линейный узор, узор на основе эскиза, зеркальный узор.
Все функции НЕ обязательно должны присутствовать в каждом изделии, а только в наборе.
ВСЕ ваши предметы должны использовать преимущества скругления и, возможно, снятия фасок.
Каждая деталь, которую вы проектируете, должна помещаться в куб размером 10 x 10 x 10 см или эквивалентный объем 1000 см3.
Каждый предмет может состоять из нескольких частей, которые можно собрать для облегчения печати.
Максимальная длина в любом направлении ограничена 20 см (небольшой торг, МОЖЕТ быть максимум 27 см).
Должен быть доступен для 3D-печати с ограниченными опорами или без них (для этого каждый предмет может состоять из нескольких сборных частей)
Инструкции по сборке/строительству:

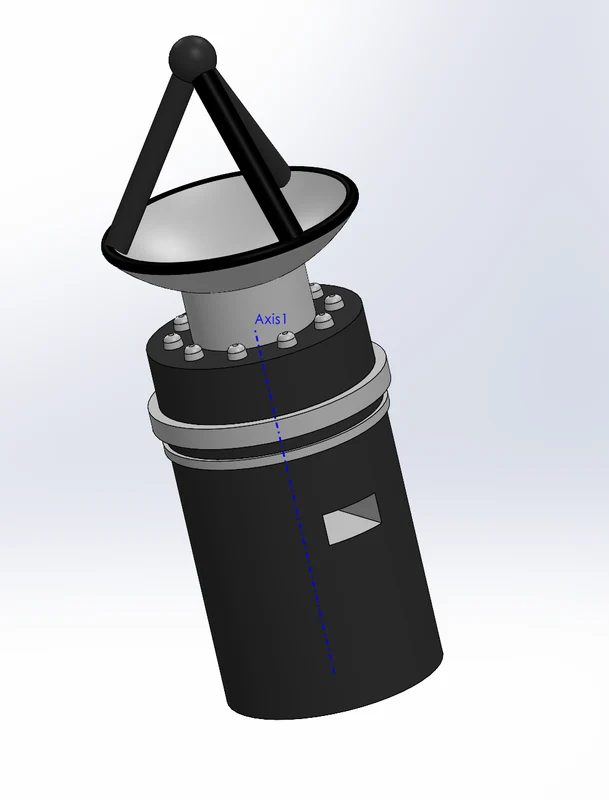

Мы начали с выдавливания круглой формы диаметром 3,5 и высотой 6 см.

После этого мы использовали функцию выдавливания выреза, вырезав вслепую прямоугольник на боковой поверхности цилиндра размерами 1,02 см х 0,52 см.

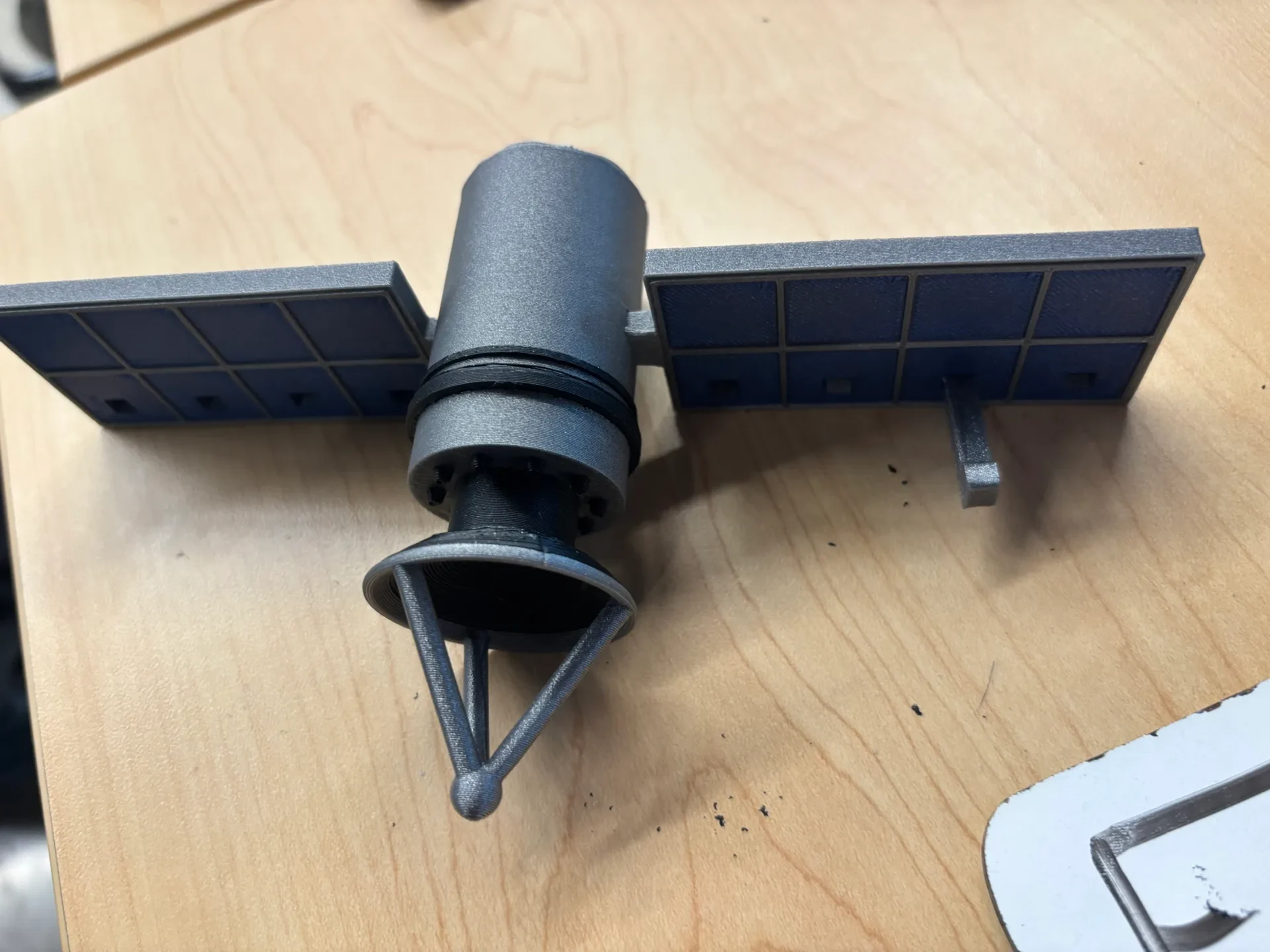

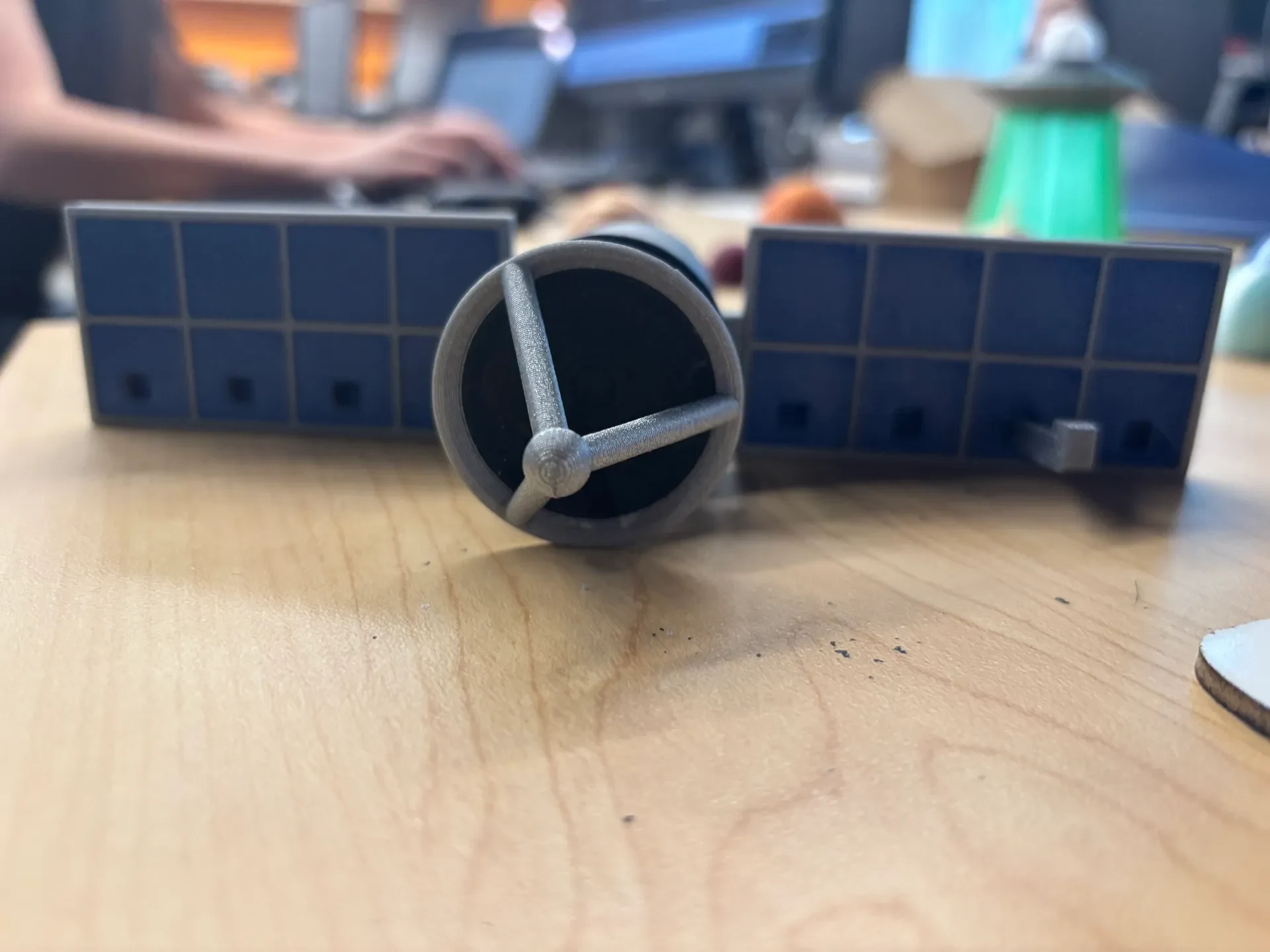

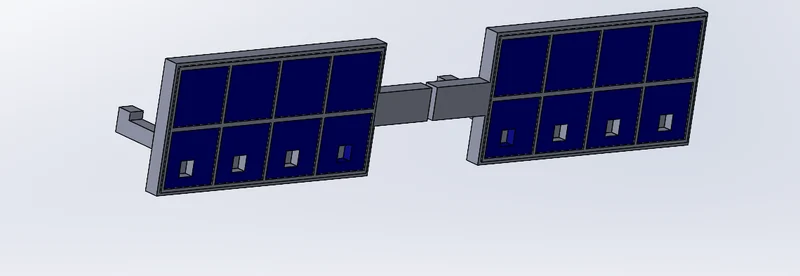

Затем мы создали новый файл, в котором создали крылья спутника. Мы создали прямоугольник размером 4х8х0,5 с размерами меньшей стороны 2 см х 1 см х 0,5 см, который и был разъемом. Все это было соединено в виде эскиза, а затем экструдировано.

После этого шага мы создали прямоугольник в нижней части выдавленной фигуры и выдавили этот маленький прямоугольник.

Мы использовали инструмент вытягивания выреза, чтобы создать прямоугольник меньшего размера на задней стороне большего прямоугольника. Отрезаем первые 2х0,25х0,5 от крыла почти до конца.

После того, как привязка была создана, мы использовали инструмент «Линейный узор», чтобы она появлялась 4 раза в строке. Каждый колышек располагался на расстоянии 2 см друг от друга.

После того, как набор колышков был создан, чтобы представлять собой крючки для удержания ключей на держателе для ключей, мы перешли к отверстиям, в которые будут вставляться колышки. Размеры составляли 1 см по горизонтали и 0,5 см по вертикали, 0,5 см х 0,75 см.

После создания эскиза его вырезали с выдавливанием на 0,3 см, а затем линейным узором наносили отверстие еще 3 раза, так что всего в нем было 4 отверстия для 4 колышков.

Для визуального улучшения мы решили добавить дополнительную детализацию на задней стороне ключницы.

Мы создали эскиз на обратной стороне и выдавили его на 0,05 см наружу.

Затем мы создали прямоугольник размерами 1,8x1,73 см и отступом 0,1 от передних углов. Затем мы вырезали экструдированным его поверхность заднего крыла. После этого мы нанесли на него линейный узор 4 раза по горизонтали и 2 раза по вертикали. Расстояние между ними было 1,93 см по оси X и 1,86 см по оси Y.

Наконец, чтобы отразить нашу форму, мы создали новую плоскость на лицевой стороне соединителя и отразили ее относительно этой плоскости, используя функцию «отражать тела».
