Прижимной удлинитель для поворотно-откидных оконных ручек

Эта модель была разработана как простое решение для открывания окон с труднодоступными ручками.

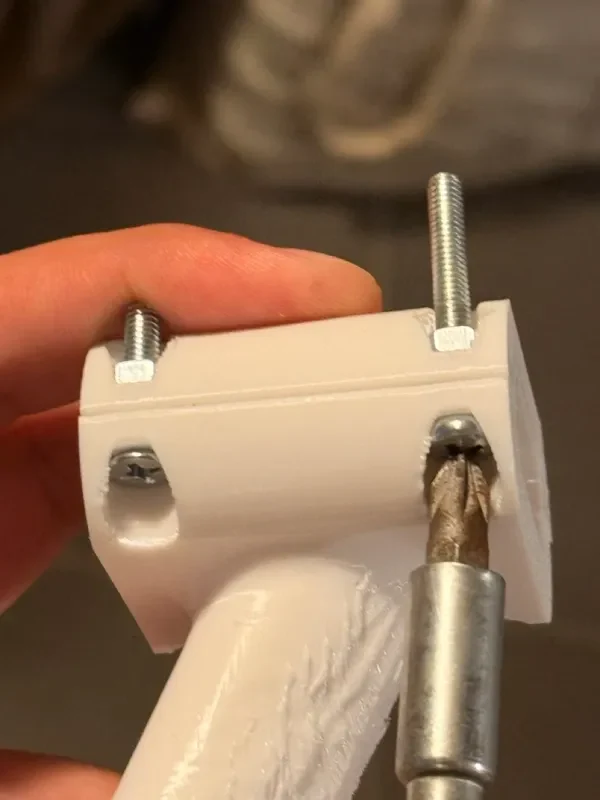

Удлинитель крепится непосредственно к существующей оконной ручке с помощью четырех винтов M4 и четырех гаек M4. Никакого сверления, разборки или постоянной модификации оригинальной оконной фурнитуры не требуется.

Требуемое оборудование

4 × винта M4

4 × гайки M4

дополнительная резиновая вставка

Трубка ПВХ 25 мм (своей длины)

Варианты удлинительной ручки

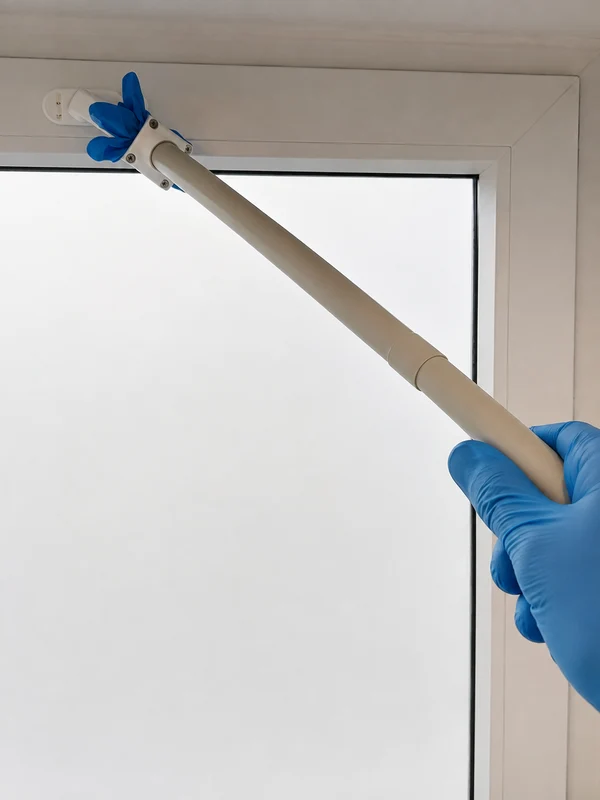

Эту модель можно использовать отдельно, но она специально разработана для установки удлинительной ручки, изготовленной из стандартной трубы ПВХ с внешним диаметром 25 мм.

Трубу можно прикрепить несколькими способами:

пресс-посадка,

клеевое соединение,

один или несколько винтов для более прочного соединения.

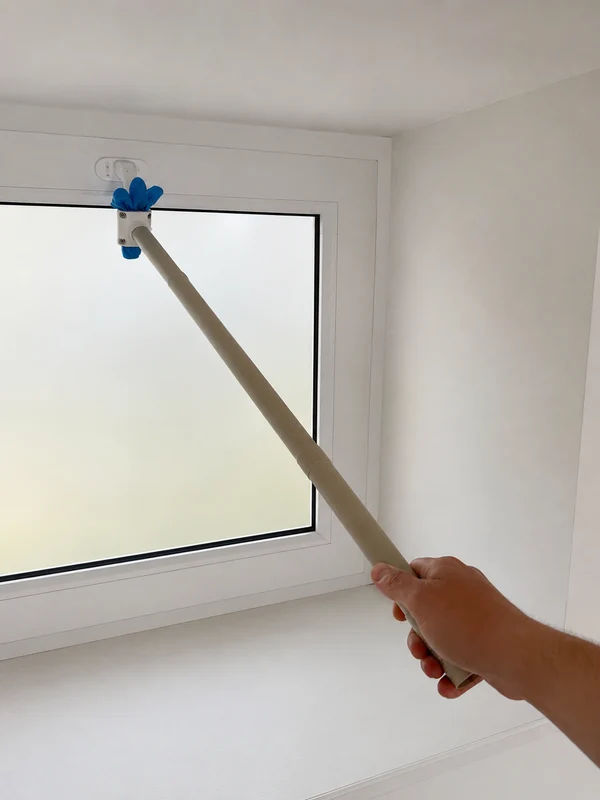

Это позволяет пользователям настраивать длину расширения в соответствии со своими конкретными потребностями. Короткую ручку можно использовать для слегка приподнятых окон, а более длинную трубу можно обеспечить доступ к окнам, установленным значительно выше пола.

Особенности

съемная конструкция

сверление не требуется

без модификации оригинальной ручки

совместим со стандартными европейскими поворотно-откидными оконными ручками

печать без поддержки

простая настройка под разные размеры ручек

Рекомендуемые материалы для печати

ПЭТГ

АСА

PLA не рекомендуется использовать, особенно для окон, подвергающихся воздействию прямых солнечных лучей.

Рекомендуемые настройки печати

Высота слоя 0,2 мм

4-5 стен

Заполнение 40-50 %

нет опор

Защита оригинальной ручки

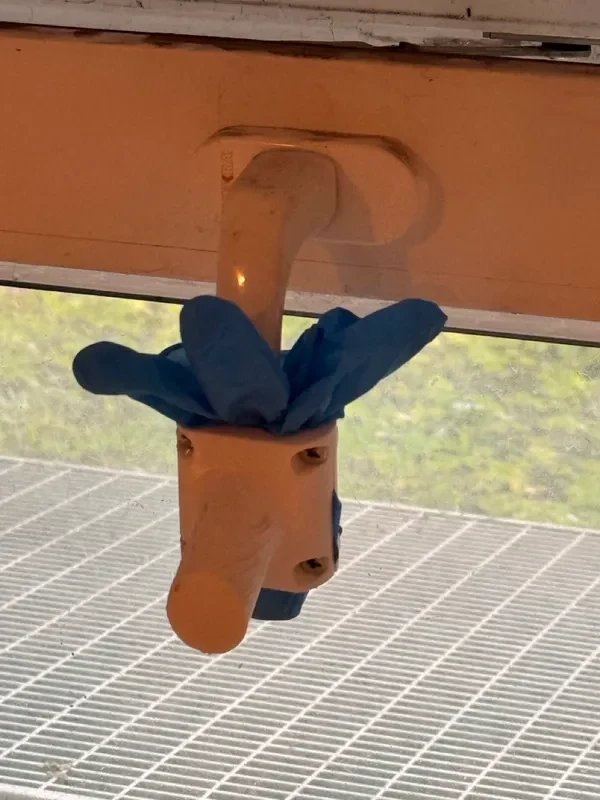

Чтобы увеличить трение и защитить оригинальную ручку, я рекомендую поместить между зажимом и ручкой тонкий резиновый слой.

На удивление хорошо работают детали, вырезанные из следующих материалов:

нитриловые перчатки

латексные перчатки

Резиновый слой улучшает сцепление, уменьшает скольжение и защищает пластиковую поверхность от царапин.

Отказ от ответственности

Используйте эту модель на свой страх и риск. Перед использованием всегда проверяйте, что все винты затянуты должным образом.
