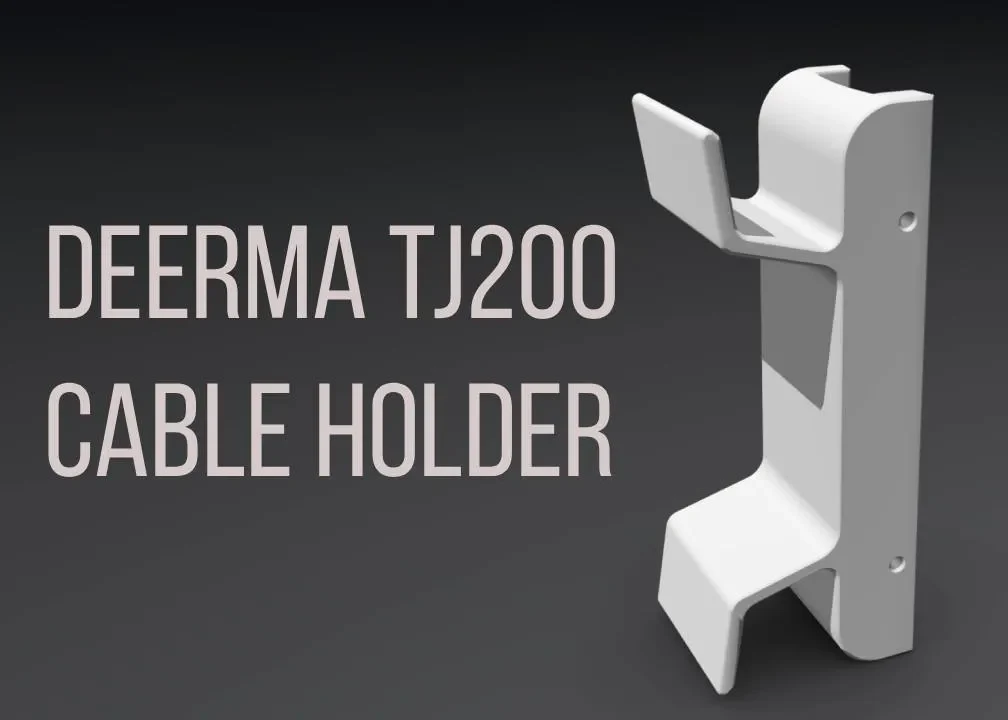

Держатель кабеля Deerma TJ200

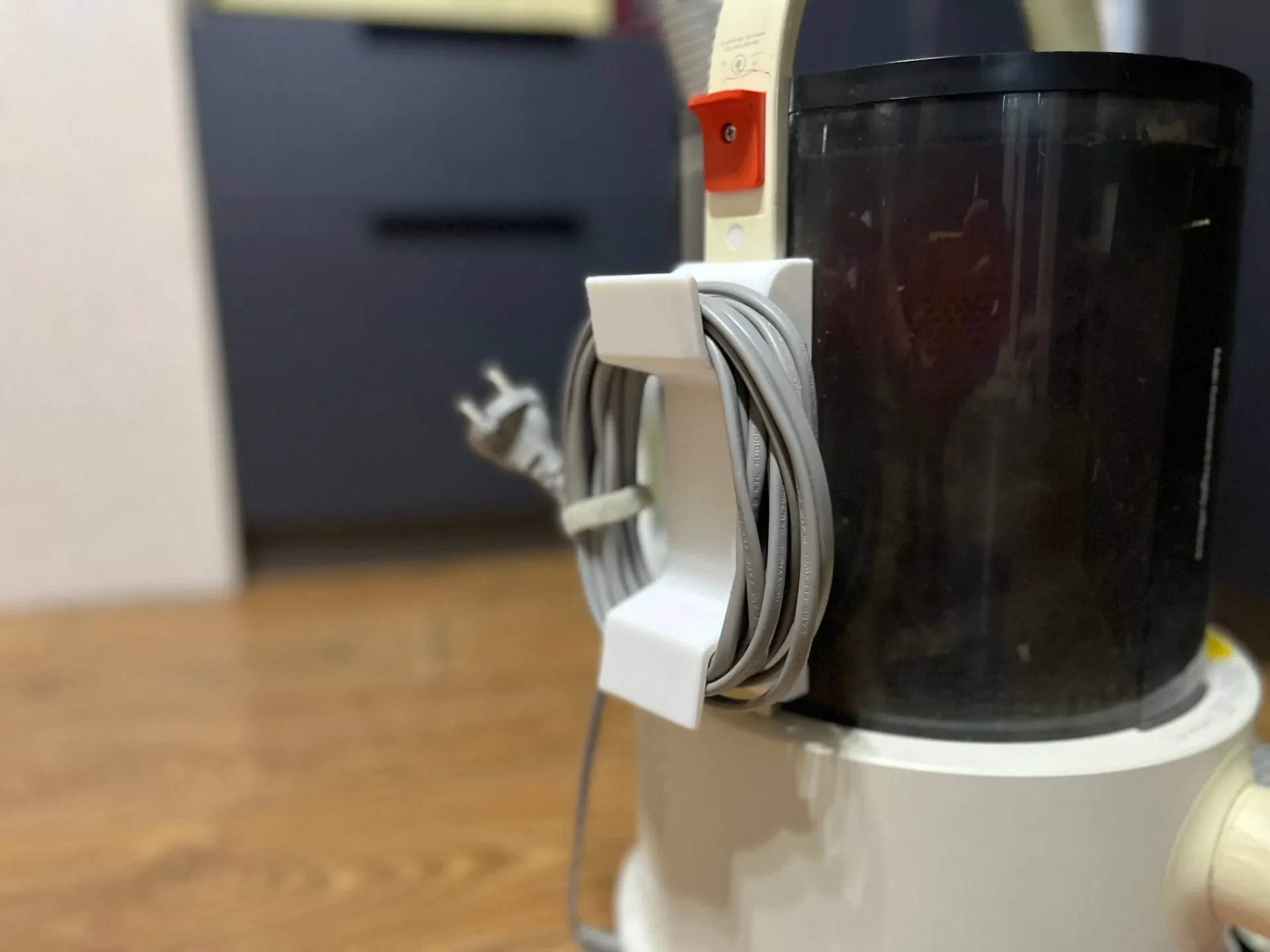

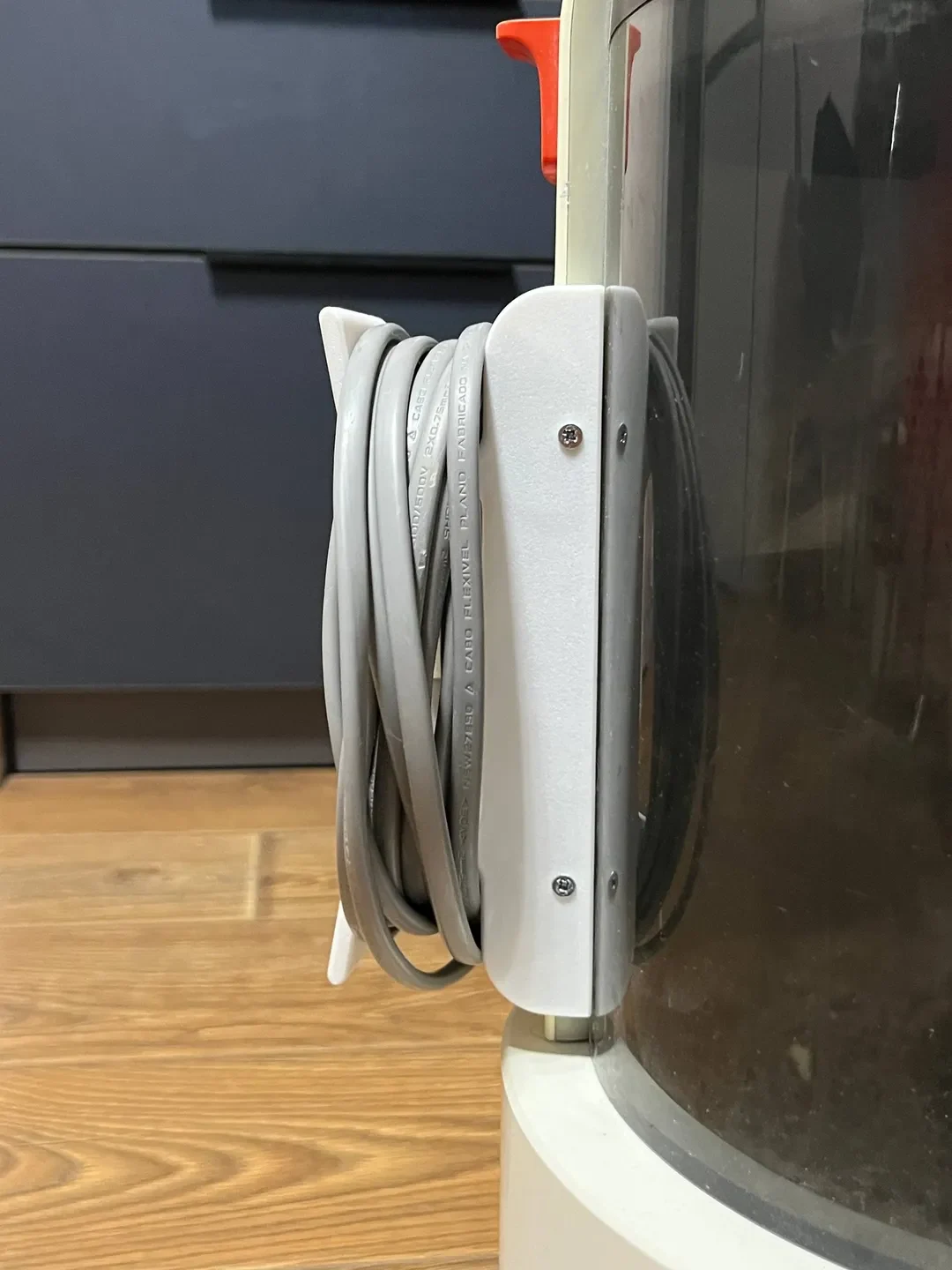

У TJ200 нет удобного способа хранения шнура питания, поэтому я сделал его. Держатель состоит из монтажной пластины с двумя зубцами, которые позволяют наматывать кабель питания вокруг пылесоса, а не оставлять его свисающим.

Кронштейн крепится к вертикальному монтажному ребру рядом с пылесборником с помощью винтов 4× M3×10 и самоконтрящихся гаек M3. Не требуется сверление, модификация вакуума или замена заводского оборудования.

Я использую его уже около месяца и больше всего раздражен тем, что не сделал это раньше.

Печать

Рекомендуемые настройки:

Сопло: 0,4 мм

Материал: PLA или PETG.

Периметры: 2-3

Опоры: Опоры для деревьев

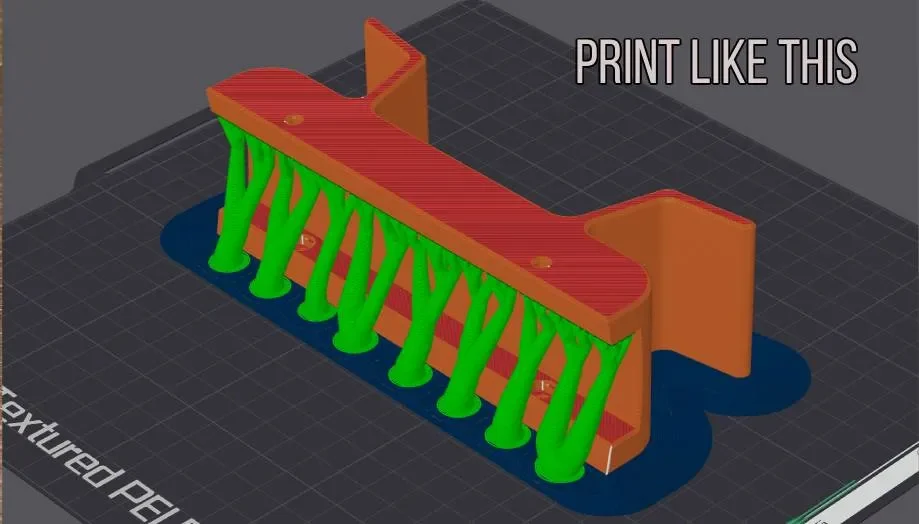

Ориентация печати: на боку (показано на рисунке).

Зазор между верхним интерфейсом и моделью: 0,256 мм (лучше всего подходит для меня)

Настройки слайсера по умолчанию должны быть достаточны. Большее количество периметров сделает кронштейн более прочным, но для обычного использования достаточно 2-3.

Проверено на материалах:

Универсальный серый PETG: отлично работает, но очень глянцевый.

Bambu Lab PLA Lite: тоже работает, но во время установки вокруг места крепления могут образоваться небольшие трещины. Держатель мог бы сойти почти за штатную деталь, если бы мой пылесос не так обесцветился от старости.

Установка

Вам понадобится:

4 винта M3×10

4 самоконтрящиеся гайки M3

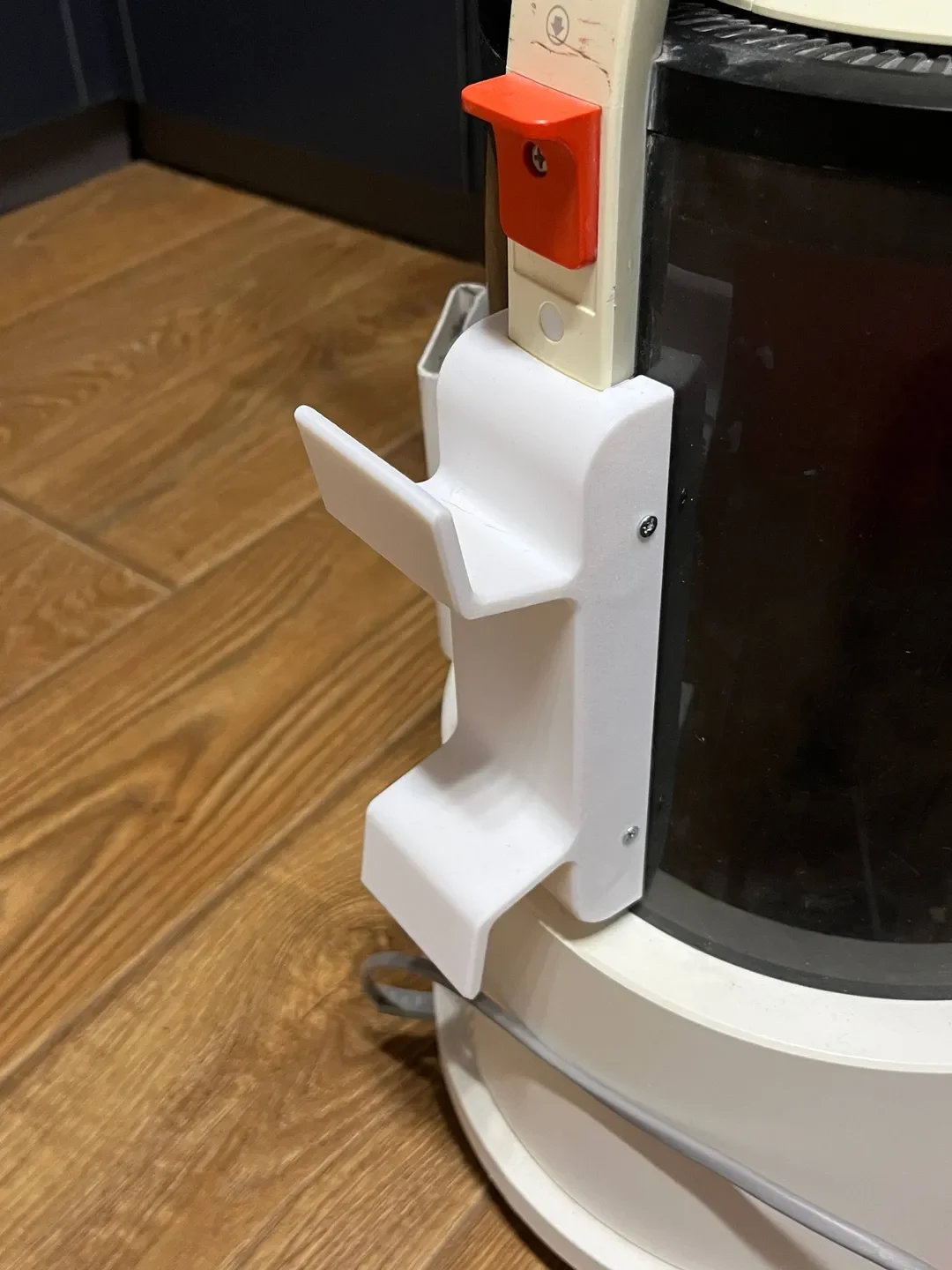

Кронштейн крепится непосредственно на вертикальное монтажное ребро рядом с пылесборником. Четыре винта и гайки фиксируют две стороны кронштейна вокруг ребра. Нет необходимости сверлить вакуум, использовать термофиксирующие вставки, что-либо приклеивать или заменять заводские винты.

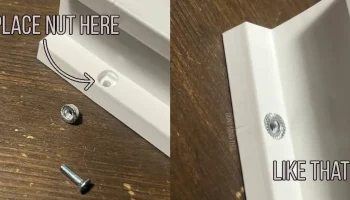

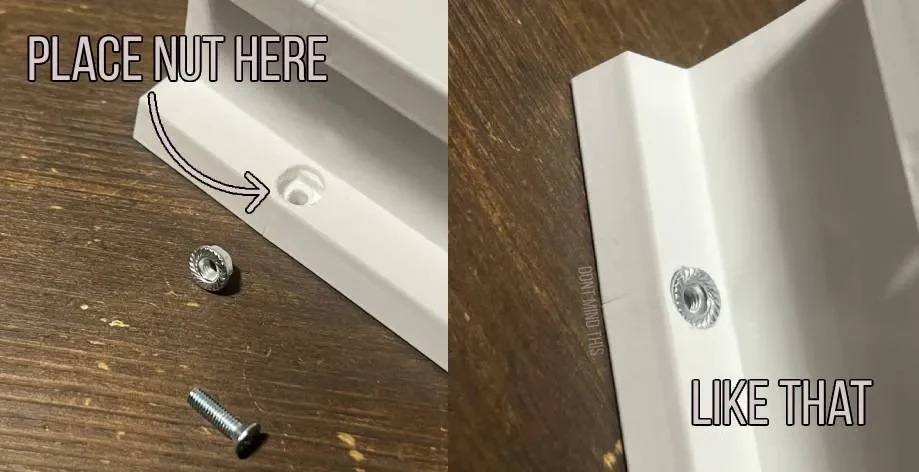

Шаг 1: вставьте гайки в соответствующие отверстия плоской стороной внутрь.

Шаг 2: затяните винты до упора, чтобы запрессовать гайки, пока они не сядут заподлицо с внутренней поверхностью.

Шаг 3: немного открутите винты, чтобы их концы больше не торчали.

Шаг 4: поместите держатель на ребро (может потребоваться некоторое усилие)

Шаг 5: затягивайте винты до тех пор, пока они не начнут сопротивляться.

Шаг 6: используйте это!

Дизайн

Разработан с нуля в Onshape во время изучения программного обеспечения.

Идея проста: использовать существующую конструктивную особенность пылесоса в качестве точки крепления и добавить специальное место для хранения кабеля питания, не модифицируя саму машину.

В настоящее время я работаю над держателем трубки, используя ту же систему крепления.
