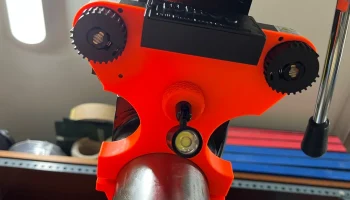

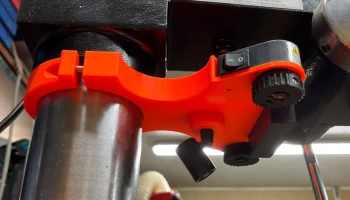

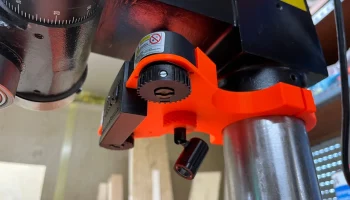

Лазерный маркер на сверлильный станок

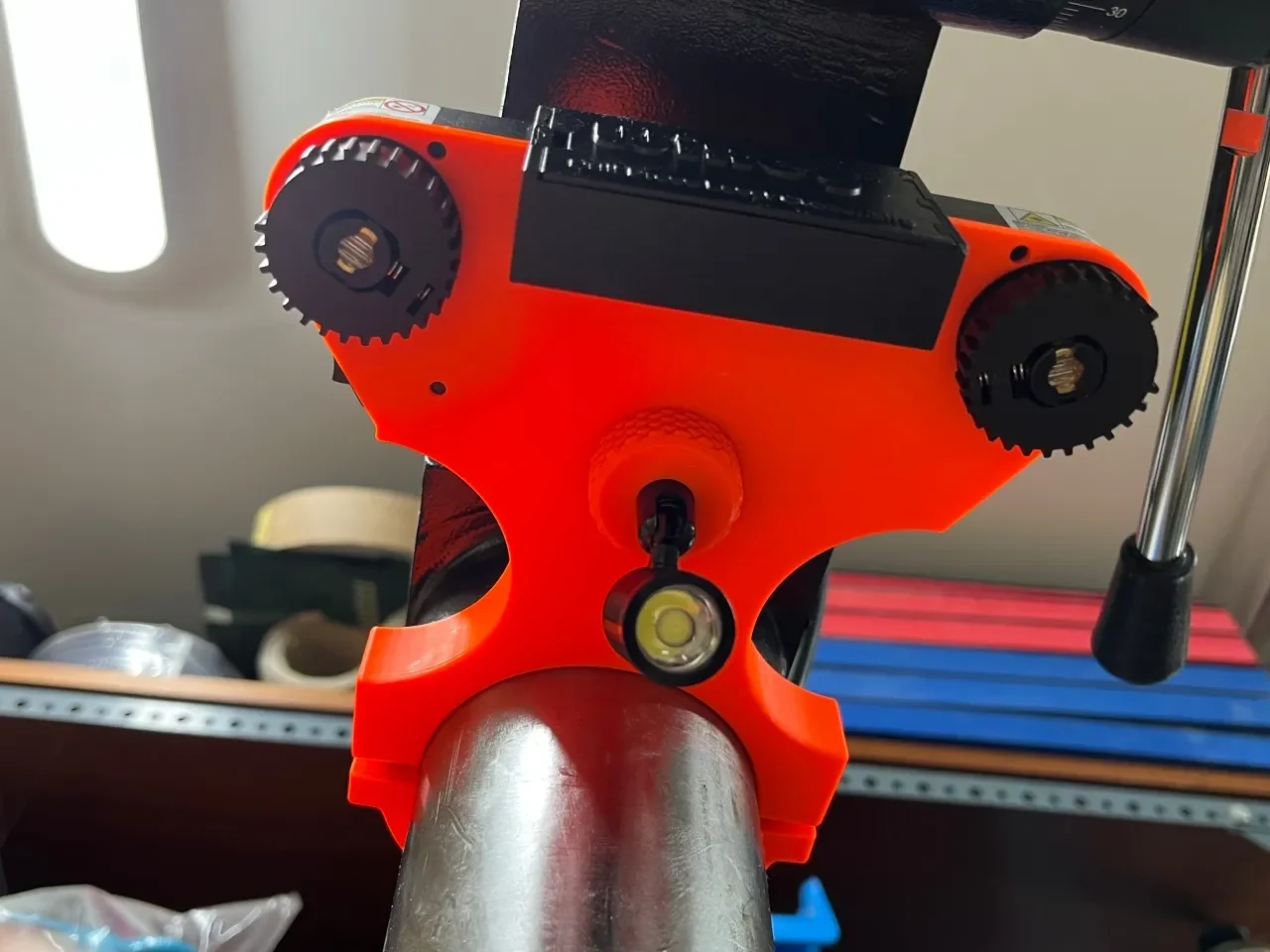

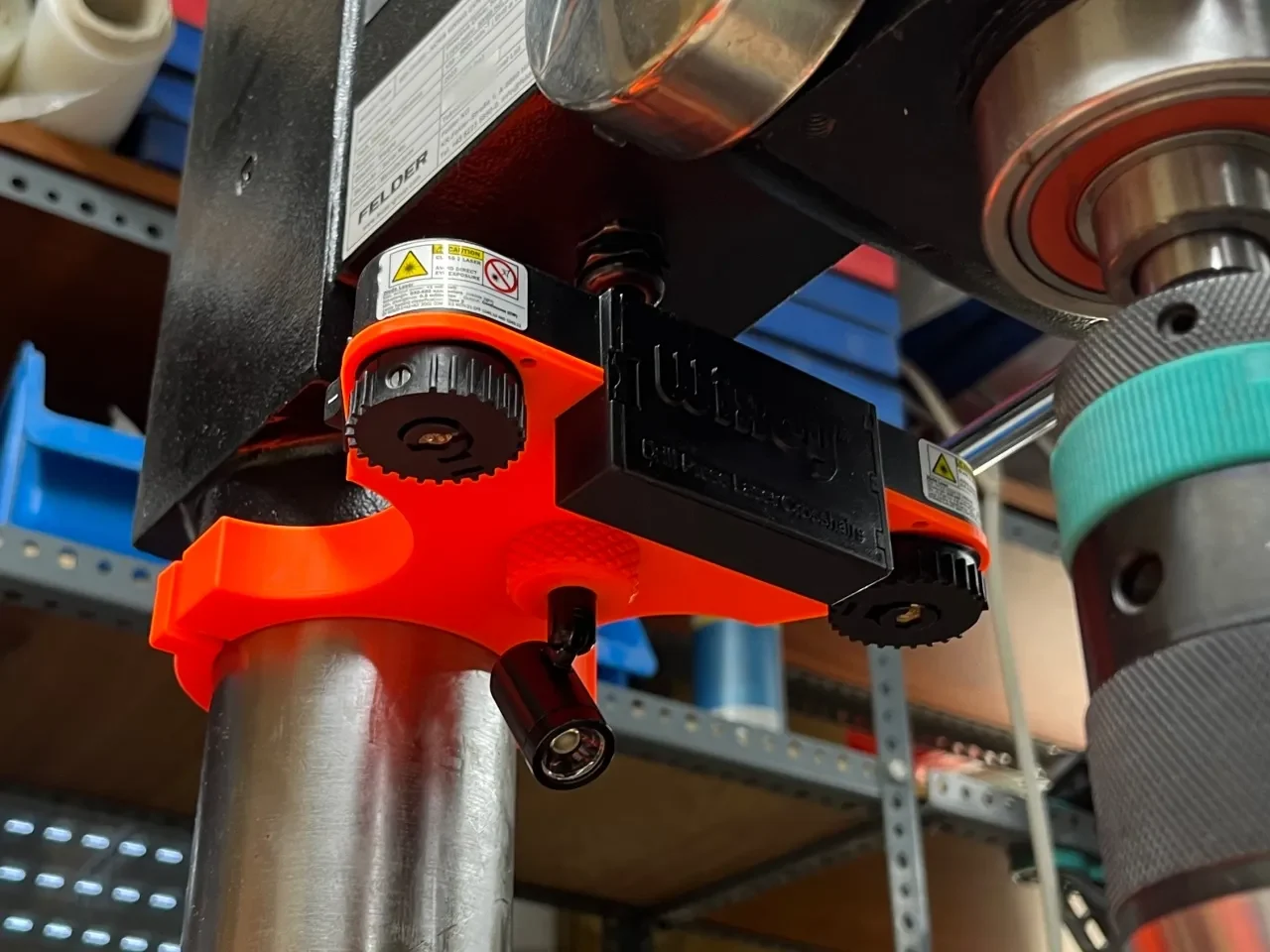

Я всегда хотел иметь на своем Nova Viking 16" перекрестный лазер и долго искал подходящую модель — но, к сожалению, не нашел ничего подходящего. Причиной этому является интегрированная в дрель фара, без которой мне не хотелось обходиться. Наконец я нашел перекрестный лазер Wixey WL133, который лучше всего подходит для крепления к дрели. Вот так и был создан этот держатель.

Печатные детали просты в изготовлении, выбор материала не имеет значения.

Высота слоя 0,2 мм

Периметр 4

Поддерживает нет

Плотность заполнения 15%

Образец заливки гироида

Разборка перекрестного лазера и его сборка требуют некоторых технических навыков, но не ракетостроение.

Разборка оригинального лазера

Нет необходимости что-либо разрушать или резать кабели; Все, что вам нужно, это плоская отвертка, крестовая отвертка и плоскогубцы для стопорных колец. Кабель к фаре имеет штекерное соединение; сами кабели удлинять не нужно.

Сборка кронштейна

Сборка осуществляется в порядке, обратном рабочим этапам; Требуются 2 вставки с резьбой М3 и 2 вставки с резьбой М6. Для крепления кронштейна к буровой колонне необходимы два винта M6x25.

1 — держатель лазера.stl

2 — держатель фонаря.stl

3 — мать.stl

4 — резиновая шайба (от держателя сверла)

5 — Фара (из держателя дрели)

А — вставьте деталь 4 в деталь 2 и пропустите обе через деталь 1.

B — Проведите часть 5 через часть 3.

Проведите кабель от части 5 через часть A и соедините части A и B вместе, пока часть 5 не будет выступать примерно на 2 мм из части 2, а затем прикрутите их друг к другу (деталь 3 к части 2).

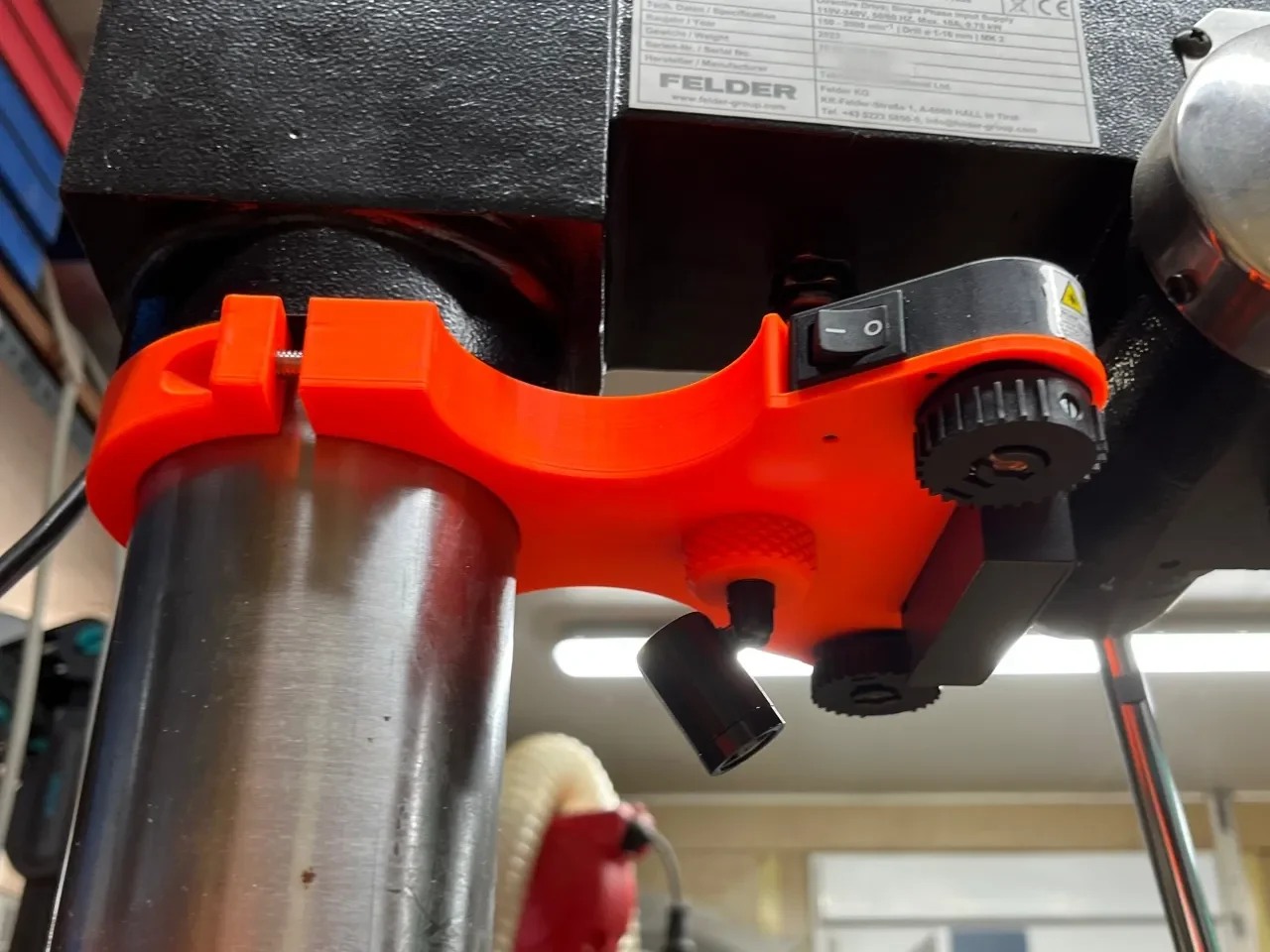

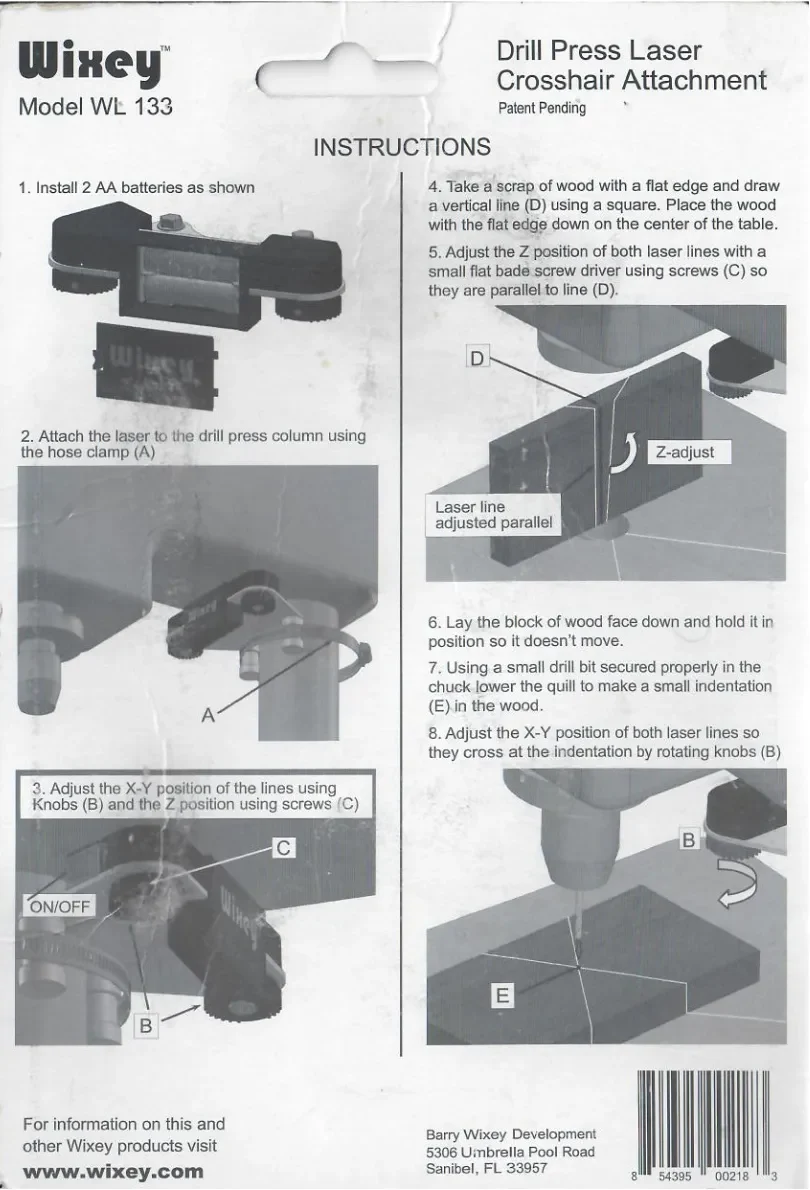

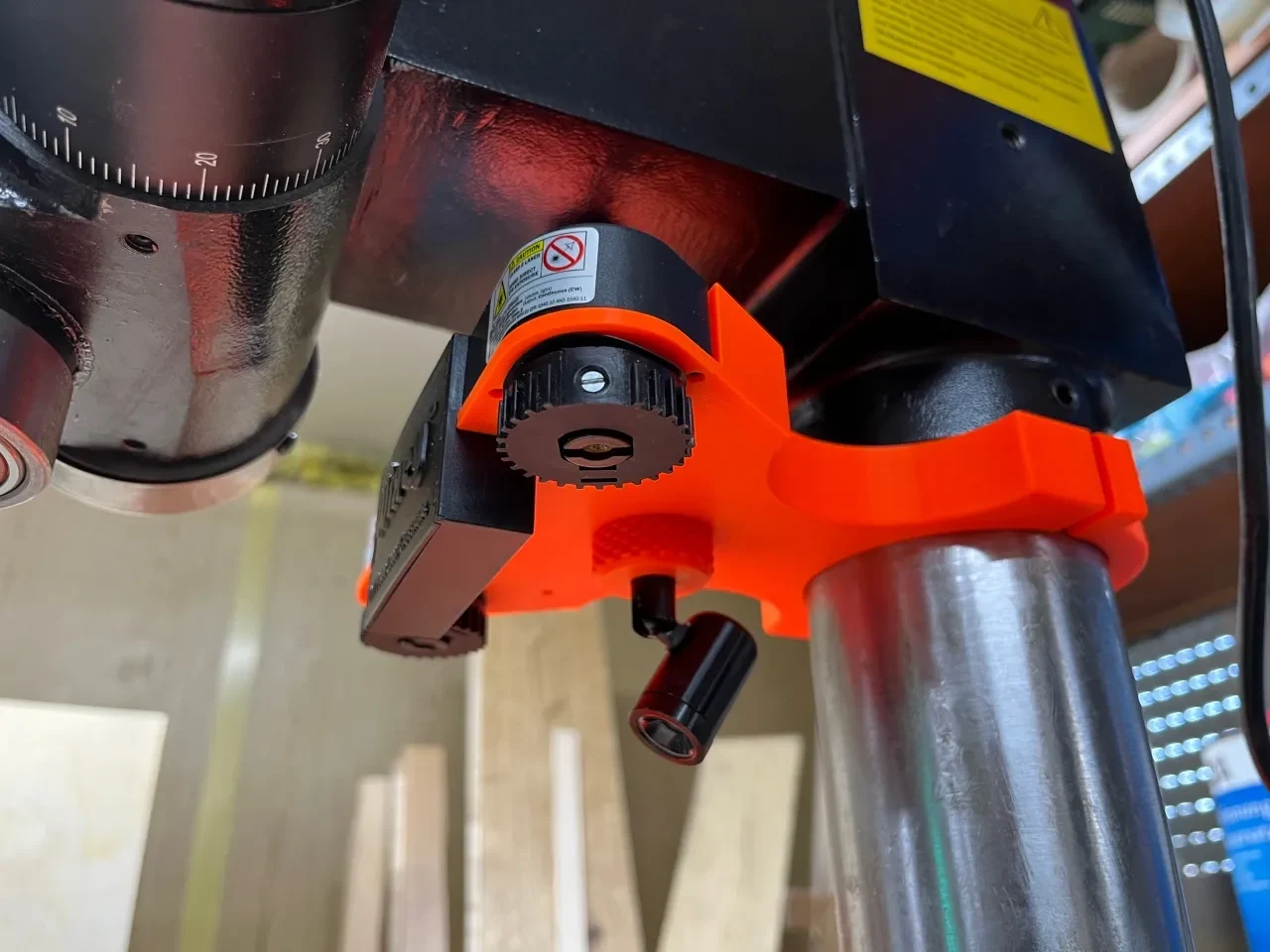

Прикрепите кронштейн к буровой колонне двумя винтами M6. Теперь соедините кабельное соединение и настройте перекрестный лазер, как указано в исходных инструкциях Wixey.
