Корпус параметрического датчика XIAO ESP32 (C3/S3/C6)

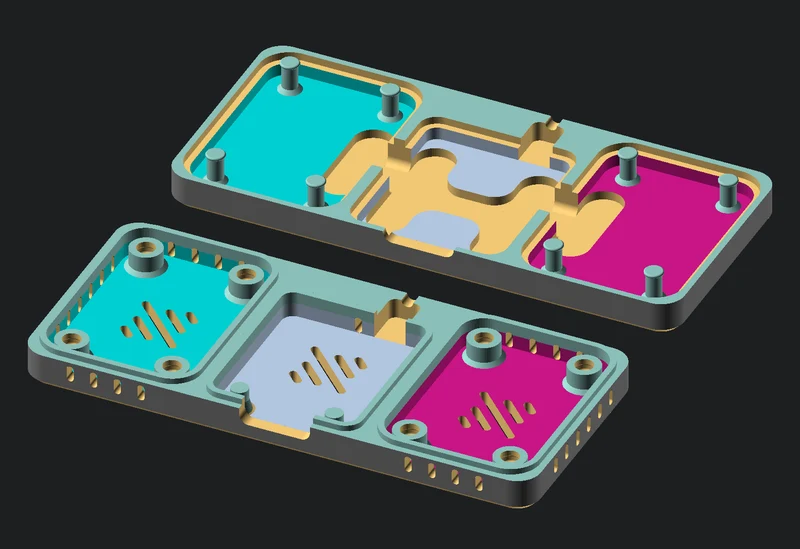

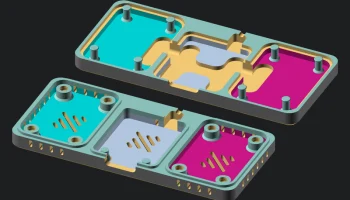

В этом параметрическом корпусе размещается XIAO ESP32 C3/S3/C6 вместе с двумя датчиками adafruit. Предусмотрены кнопки и вырез для антенны для каждой разводки печатной платы.

Мне нужен был футляр для размещения моего ESP32 вместе с датчиками температуры/влажности SHT40 и датчиками качества воздуха SGP30. Учитывая назначение и тепловыделение SGP30, корпус был спроектирован таким образом, чтобы обеспечить достаточный поток воздуха, при этом датчик температуры располагался на большом расстоянии от датчика, выделяющего тепло.

У Adafruit есть несколько датчиков с разъемами STEMMA, которые имеют одинаковый размер, для которого настройки по умолчанию должны работать как есть. В зависимости от ваших требований все прорези/пуговицы/защелки/вырез для антенны можно отключить или отрегулировать. Как и размеры ESP и датчиков.

Инструкции по настройке

Местный

Загрузите последнюю версию состояния разработки OpenSCAD. OpenSCAD — бесплатное программное обеспечение.
Запустите его и откройте прикрепленный aiqu.scad.

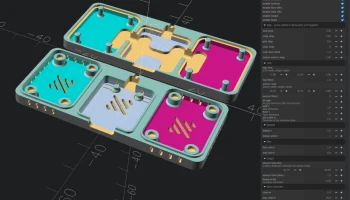

Если вы не видите панель «Настройщик», нажмите «Окно» -> «Скрыть настройщик».

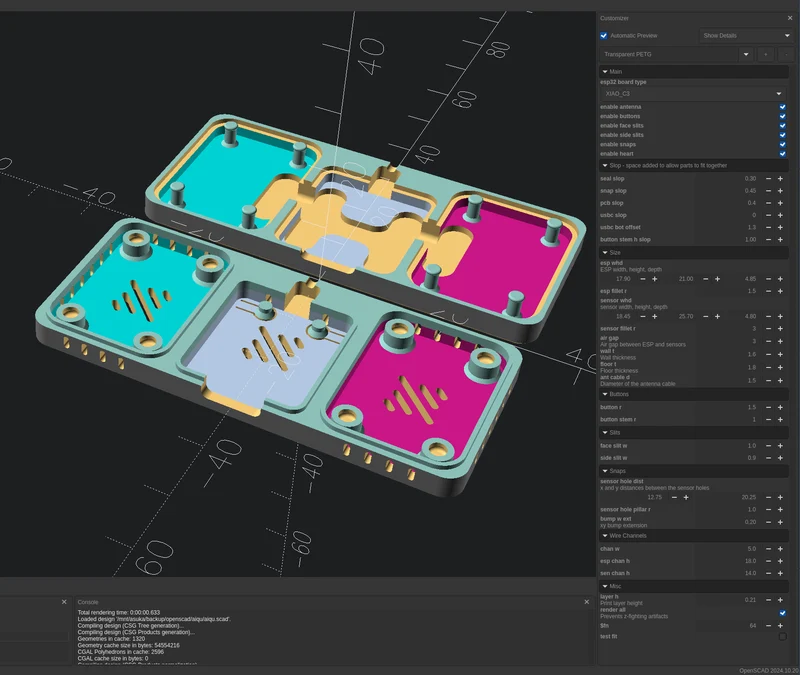

Настройте любые параметры, которые вы хотите
Нажмите F6 или Дизайн -> Рендеринг.
Нажмите F7 или Файл -> Экспорт -> Экспортировать как STL.

Интернет (альтернативный вариант)

Если по какой-то причине вы не можете заставить его работать локально, вы можете использовать https://ochafik.com/openscad2/, чтобы настроить модель с помощью браузера.

Инструкции по печати

Предоставленные профили Bambu прошли тщательное тестирование. Для других нитей/скоростей потока: если корпус не защелкивается, вам необходимо отрегулировать параметры защелкивания и сгиба уплотнения. Если слишком туго — увеличьте, слишком свободно — уменьшите. Для подключенных STL/3MF использовались следующие значения наклона:

Прозрачный ПЭТГ:
уплотнение_слоп = 0,30;
snap_slop = 0,45;
ПЕТГ ВЧ:
уплотнение_слоп = 0,02;
snap_slop = 0,30;
НОАК:
уплотнение_слоп = 0,10;
snap_slop = 0,35;

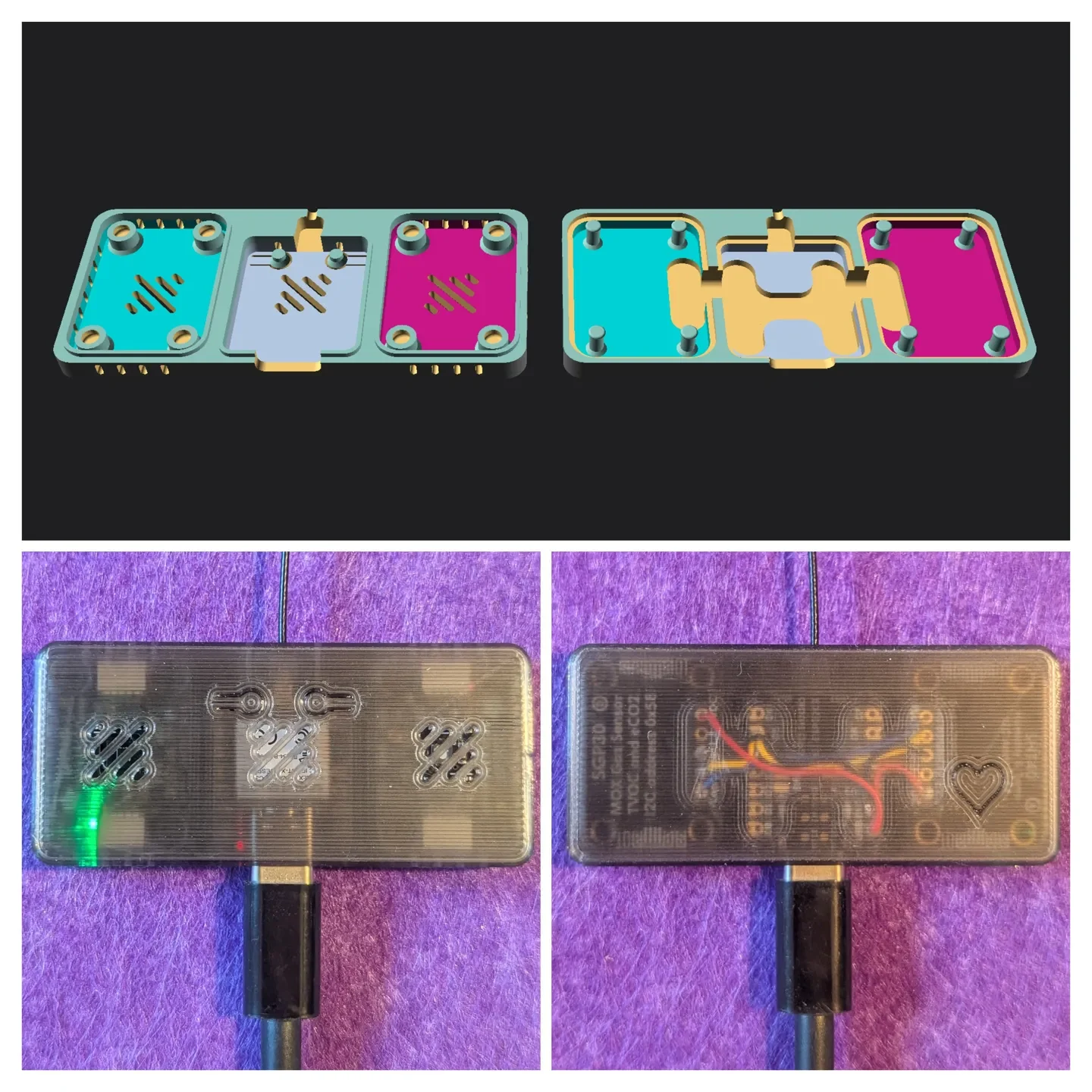

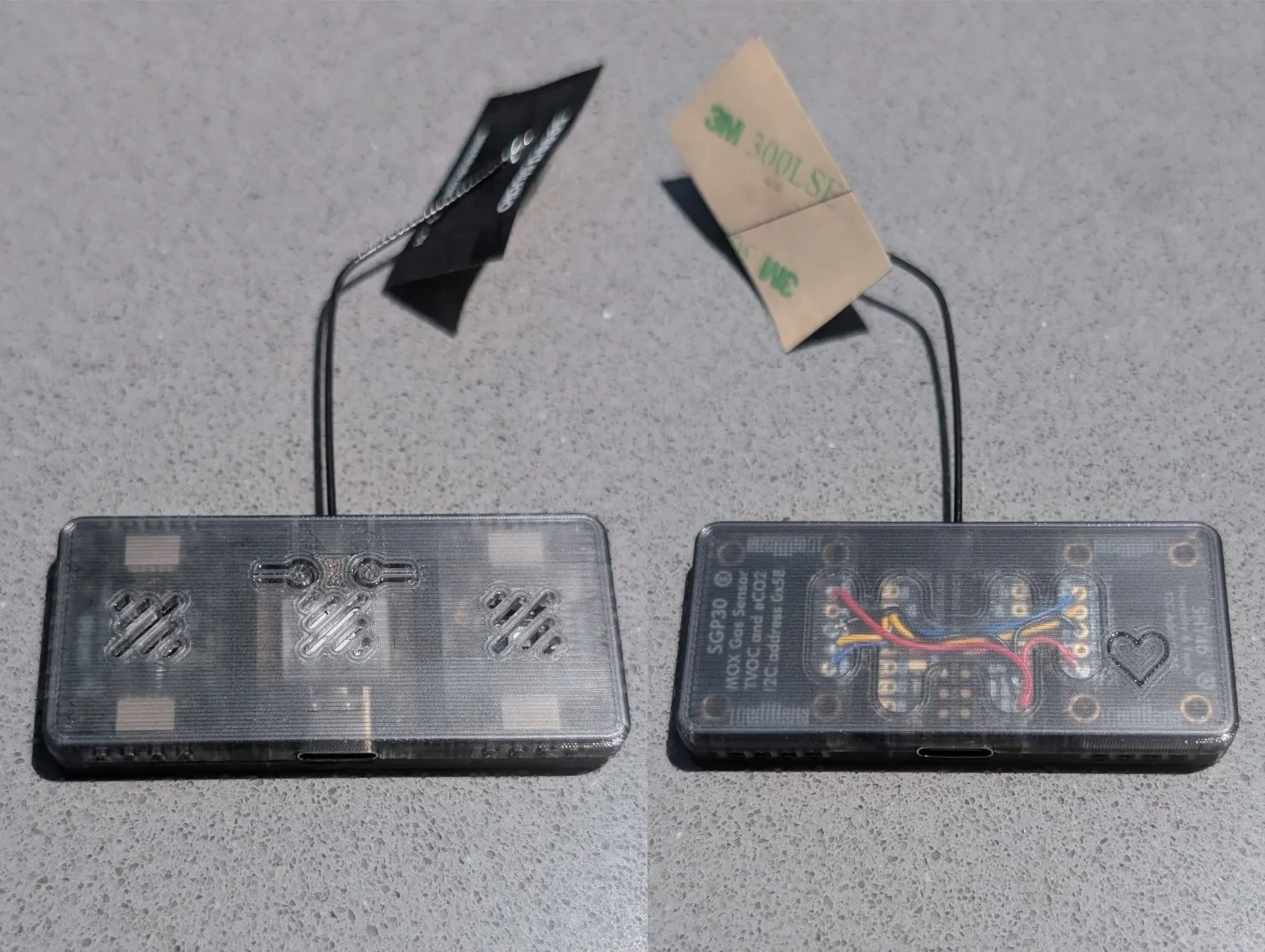

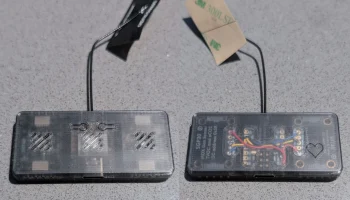

Для прозрачного корпуса испол��зовалась гладкая пластина PEI, большинство параметров взято отсюда. Кроме того, на слое 50 был включен вентилятор, иначе сокращение времени слоя привело бы к растеканию снимков.

Дайте мне знать, если у вас есть какие-либо запросы.
